Vrste obročnih omrežnih omaric

Omrežne omare s skupnim obročem lahko razdelimo v štiri kategorije glede na klasifikacijo izolacijskih medijev.

1. Tip z zračno izolacijo: Ta vrsta obročaste omrežne omare uporablja zrak kot glavni izolacijski medij, stikala za obremenitev, ki so nameščena v notranjosti, pa vključujejo predvsem vrsto proizvodnje plina, vrsto stisnjenega zraka in vrsto vakuuma. Med njimi sta proizvodnja plina in vrsta stisnjenega zraka v bistvu izločena zaradi nizke zanesljivosti. Trenutno večina običajnih omaric z zračno izolacijo uporablja stikala za vakuumsko obremenitev, vendar je zaradi omejene zmogljivosti zračne izolacije telo omare običajno veliko.

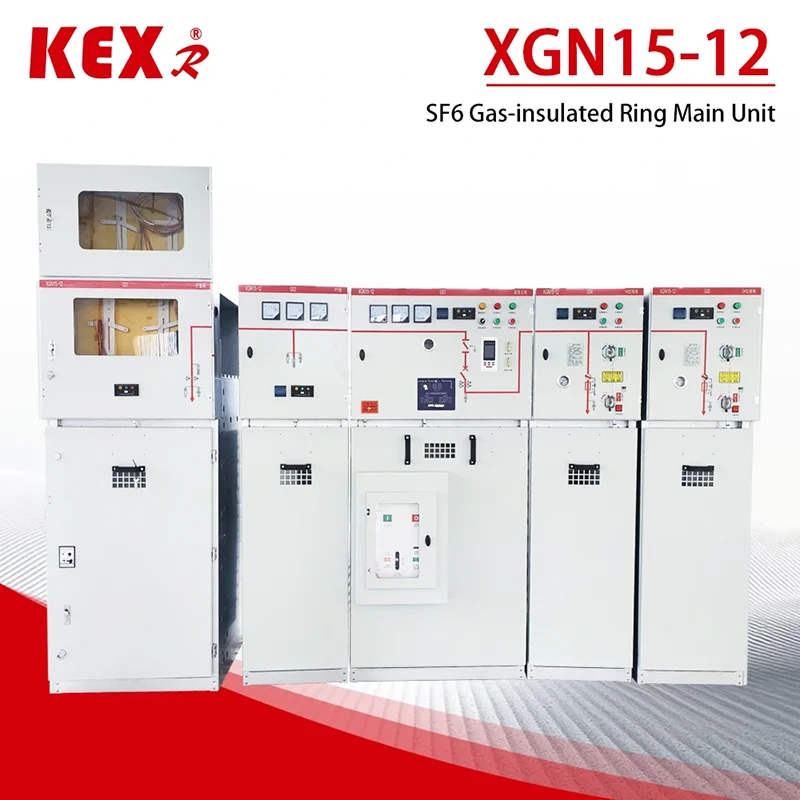

2. Tip, izoliran s plinom SF6: To je trenutno najpogosteje uporabljen tip. Uporablja plin SF6 z odlično zmogljivostjo kot izolacijo in medij za gašenje obloka ter ima prednosti majhne prostornine, kompaktne strukture, visoke zanesljivosti in majhnega vzdrževanja. Stikalo za obremenitev SF6 lahko enostavno realizira "tri položaje" (vklop, izklop in ozemljitev).

3. Vrsta trdne izolacije: To je relativno nova tehnologija. Vakuumski prekinjevalec in prevodni konektorji so obloženi s trdnimi materiali, kot je epoksi smola, kar močno skrajša izolacijsko razdaljo med fazami in zemljo. Njegova prostornina je lahko celo manjša od omare SF6 in se izogiba uporabi toplogrednega plina SF6, kar ima očitne prednosti varstva okolja in široke razvojne možnosti.

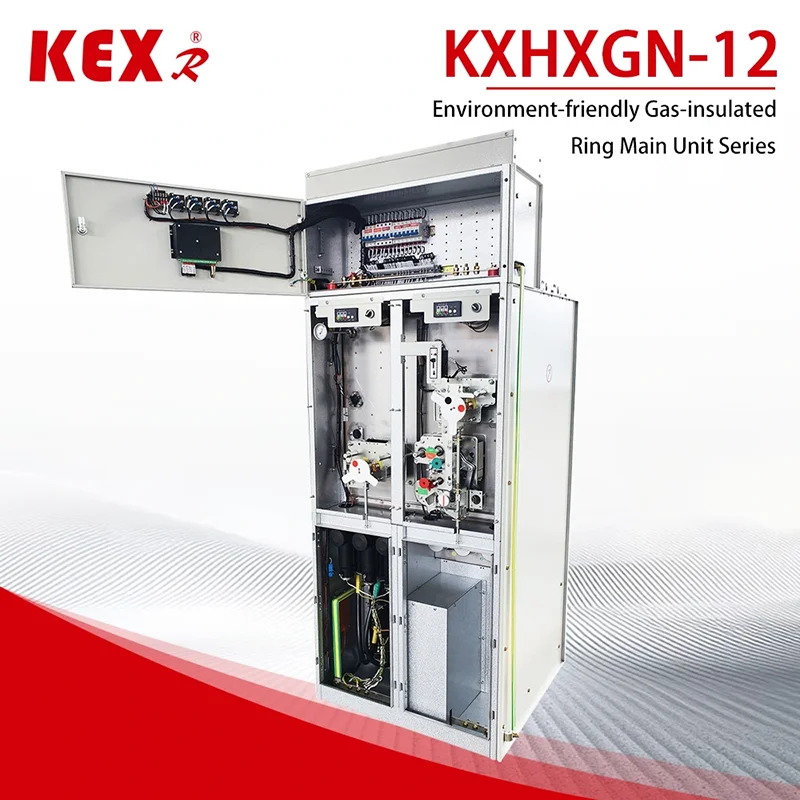

3. Vrsta izolacijskega plina za zaščito okolja: Da bi se spopadli z učinkom tople grede SF6, je industrija v zadnjih letih začela uporabljati pline za zaščito okolja, kot sta dušik in suh zrak, kot izolacijski medij. To je eden od trendov razvoja v prihodnosti.
