Zakaj vse več strank izbere C-GIS?

Kaj je C-GIS?

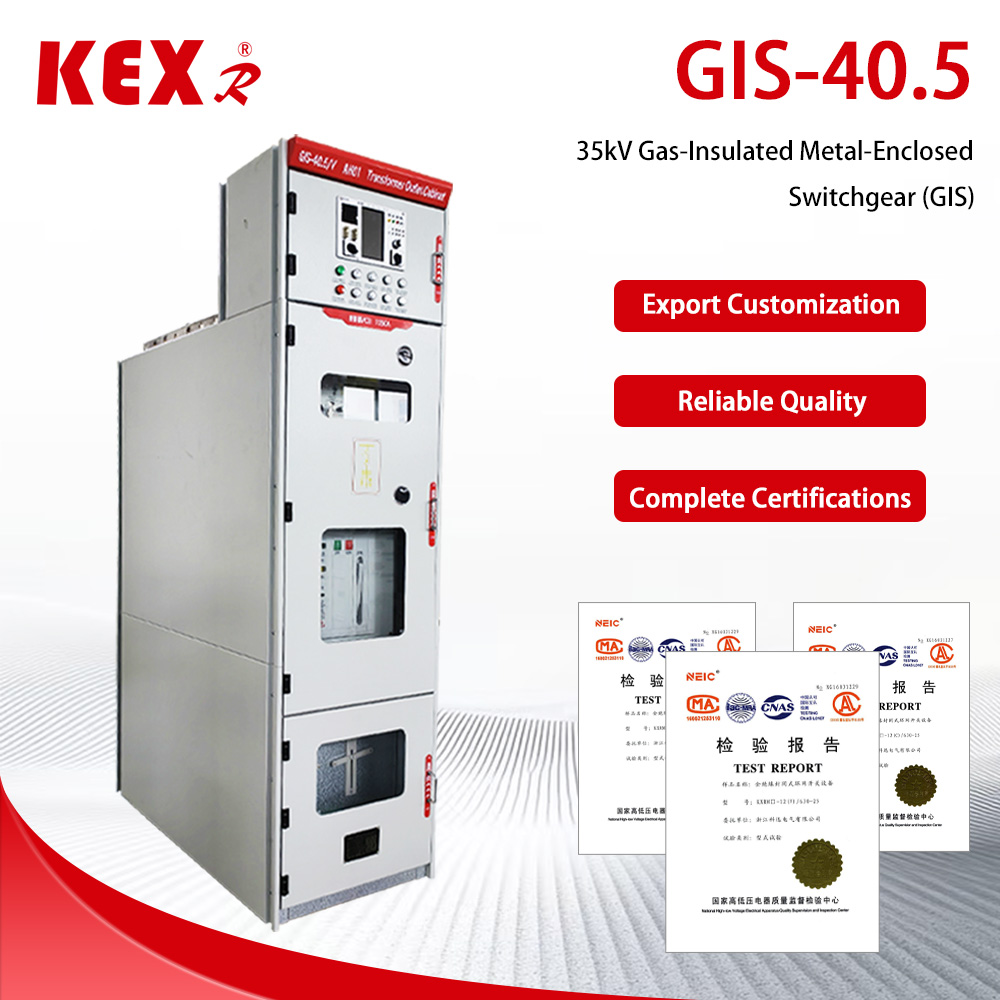

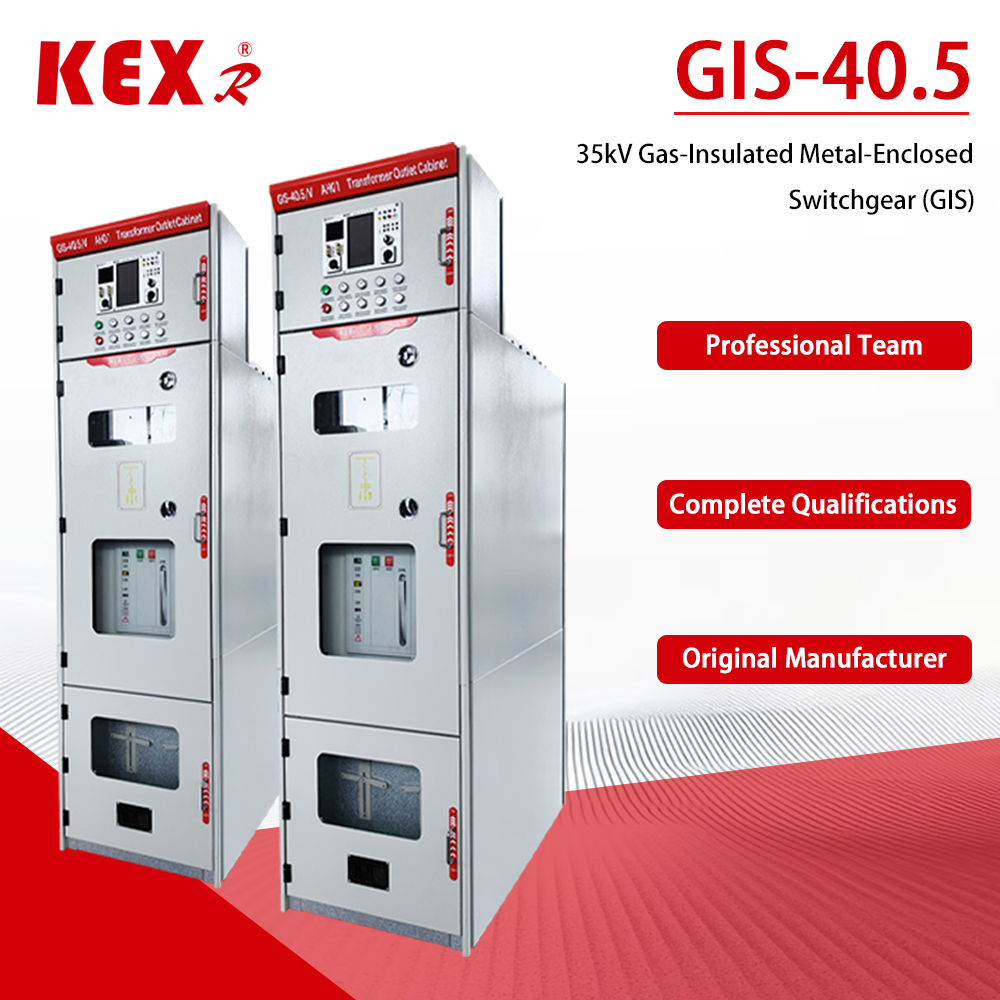

The40,5kV C-GIS omara(običajno v sistemih 35 kV) je uspešna razširitev GIS tehnologije na srednje napetostno področje. Njegov glavni koncept oblikovanja je naslednji:

1.Popolnoma zaprta struktura: vsi visokonapetostni deli pod napetostjo so zaprti v zaprti plinski škatli, varjeni s ploščami iz nerjavečega jekla, ki je popolnoma izolirana od zunanjega okolja.

2. Plinska izolacija: plinska škatla je napolnjena z izolacijskim plinom, ki nadomesti zrak kot izolacijski medij. Pogosti izolacijski plini vključujejo:

3.SF (žveplov heksafluorid): tradicionalni mainstream medij ima odlično izolacijo, vendar se sooča z okoljskim pritiskom zaradi visokega učinka tople grede.

4. Plin za zaščito okolja: Da bi izpolnili cilj "dvojnega ogljika", je trg začel sprejemati suh zrak, dušik (N) ali nov okoljevarstveni plin kot alternative za spodbujanje zelenega razvoja.

5.Vakuumski odklopnik: Jedrni odklopnik stikalne naprave običajno uporablja vakuumski odklopnik za dokončanje povezave in odklopa tokokroga.

6. Modularna zasnova: izdelek je sestavljen iz več standardnih modulov (kot sta modul odklopnika in modul vodila), ki jih je mogoče prilagodljivo kombinirati na terenu in enostavno razširiti.

Glavne prednosti in primerni scenariji

V primerjavi s tradicionalno (zračno izolirano ploščo) ima 40,5 kV C-GIS naslednje izjemne prednosti, vendar je treba paziti tudi na visoke začetne stroške:

1. Kompaktna struktura, prihranek prostora: ker je izolacija plina veliko boljša od zračne, je velikost omarice močno zmanjšana. V primerjavi z AIS iste specifikacije se lahko površina, ki jo zaseda C-GIS, zmanjša za več kot 50 % ali celo do 76 %, kar je še posebej primerno za mestne razdelilne postaje z omejenimi zemeljskimi viri.

2. Močna okoljska prilagodljivost, varnost in zanesljivost: popolnoma zaprta zasnova omogoča odpornost na težka okolja, kot so visoka nadmorska višina, vlaga, slana megla, onesnaženje in kondenzacija. Deli pod napetostjo niso izpostavljeni, varnost pa je visoka. Tudi pri ničelnem tlaku (puščanje plina) je še vedno mogoče ohraniti določeno raven izolacije.

3. V bistvu brez vzdrževanja, kar zmanjšuje stroške delovanja in vzdrževanja: ker so osrednje komponente izolirane od zunanjega okolja, nanje praktično ne vplivata prah in vlaga ter dosegajo raven osnovnega brez vzdrževanja.

4.Višja začetna naložba: Zaradi uporabe bolj sofisticiranih materialov in postopkov (kot so nerjaveče jeklo, robotsko varjenje, odkrivanje puščanja s helijem itd.) so začetni stroški nabave C-GIS običajno višji od stroškov AIS.

S temi prednostmi se C-GIS široko uporablja v novih pogonskih postajah za proizvodnjo energije (fotovoltaika, vetrna energija), transformaciji mestnega distribucijskega omrežja, železniškem tranzitu, visokih stavbah, industrijskih in rudarskih podjetjih, podatkovnih centrih in transformatorskih postajah v težkih okoljih (kot so visoka nadmorska višina, obalna območja in industrijska območja z visokim onesnaženjem).

Strukturne in oblikovne značilnosti

Da bi zagotovili varnost in zanesljivost opreme v celotnem življenjskem ciklu (do 30 let ali celo dlje),40,5kV C-GIS ima naslednje značilnosti v konstrukcijski zasnovi in ​​tehnologiji izdelave:

1. Zaščita na visoki ravni: Raven zaščite zračne škatle na splošno doseže IP67, kar je odporno na vpliv kratkotrajne potopitve.

2. Precizni postopek varjenja: plinska škatla je običajno izdelana iz plošče iz nerjavečega jekla 304 debeline 3 mm, ki jo avtomatsko lasersko varijo roboti, da se zagotovi trdnost in tesnost zvara.

3. Strogo odkrivanje puščanja: po izdelavi bo za odkrivanje uporabljen visoko natančen helijev masni spektrometer detektor puščanja, da se zagotovi letna stopnja uhajanja plina SF ≤0,1 %, nekateri izdelki višjega cenovnega razreda pa lahko celo dosežejo ≤0,01 %.

4. Inteligentna integracija: Nova generacija inteligentne gis omarice ima vgrajene senzorje, kot so temperatura, delna izpust, mehanske lastnosti itd., ki podpira spremljanje stanja v realnem času, daljinsko upravljanje in zgodnje opozarjanje na napake ter je pomemben del uresničevanja pametnega omrežja.
