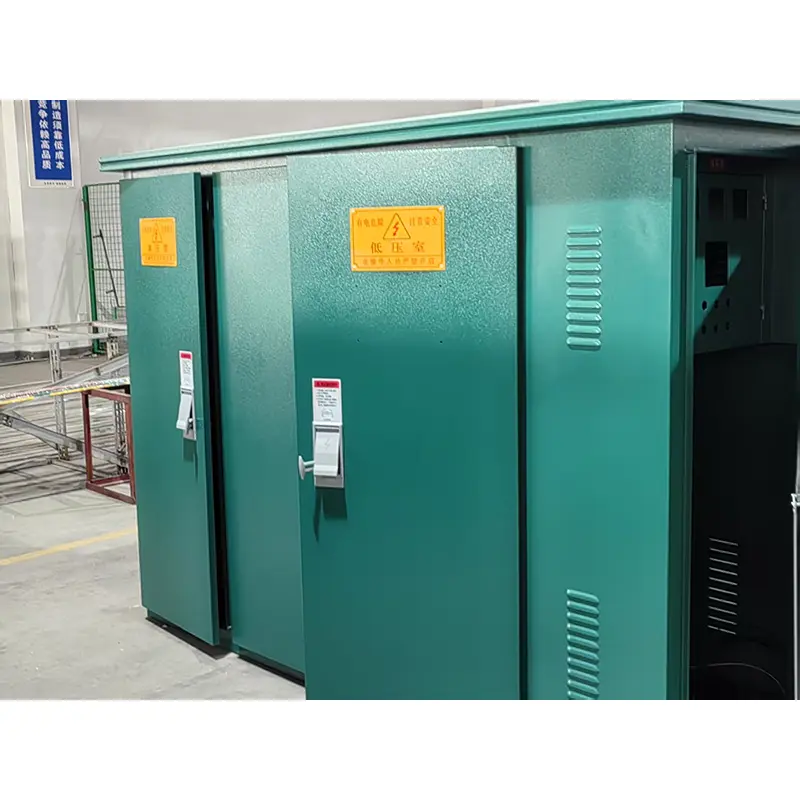

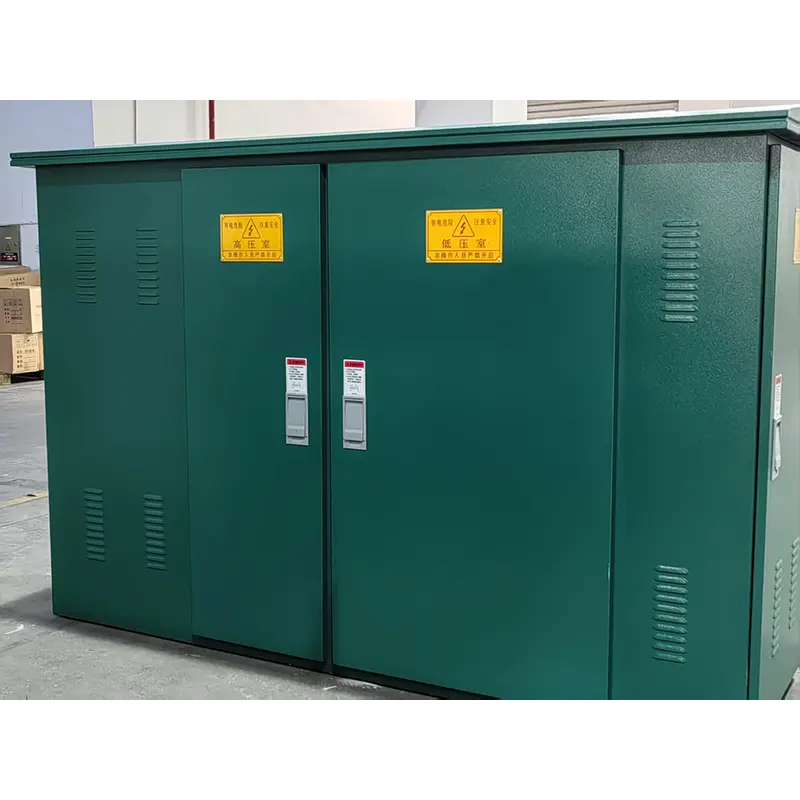

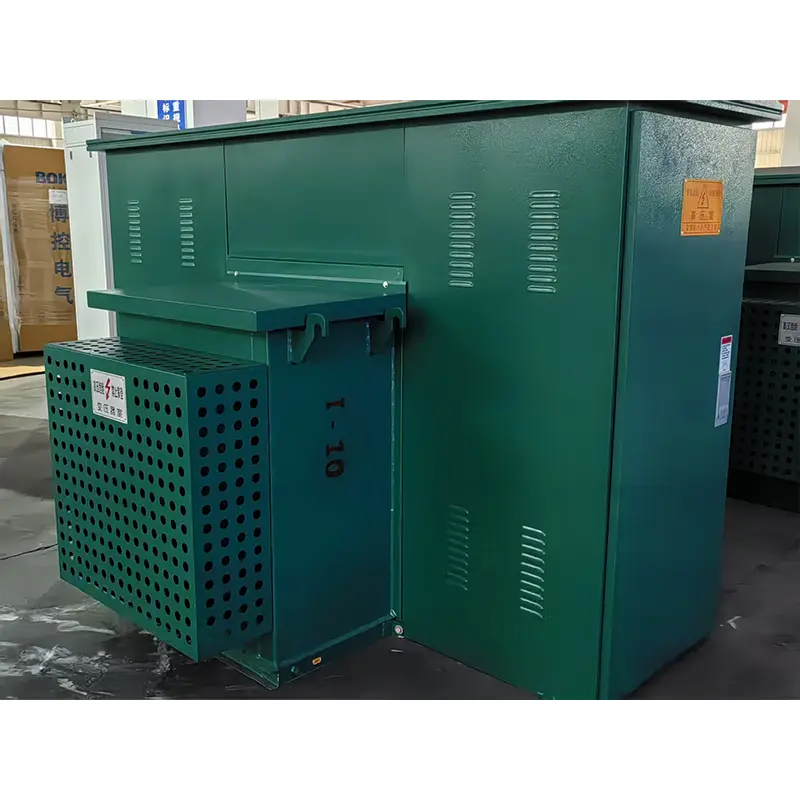

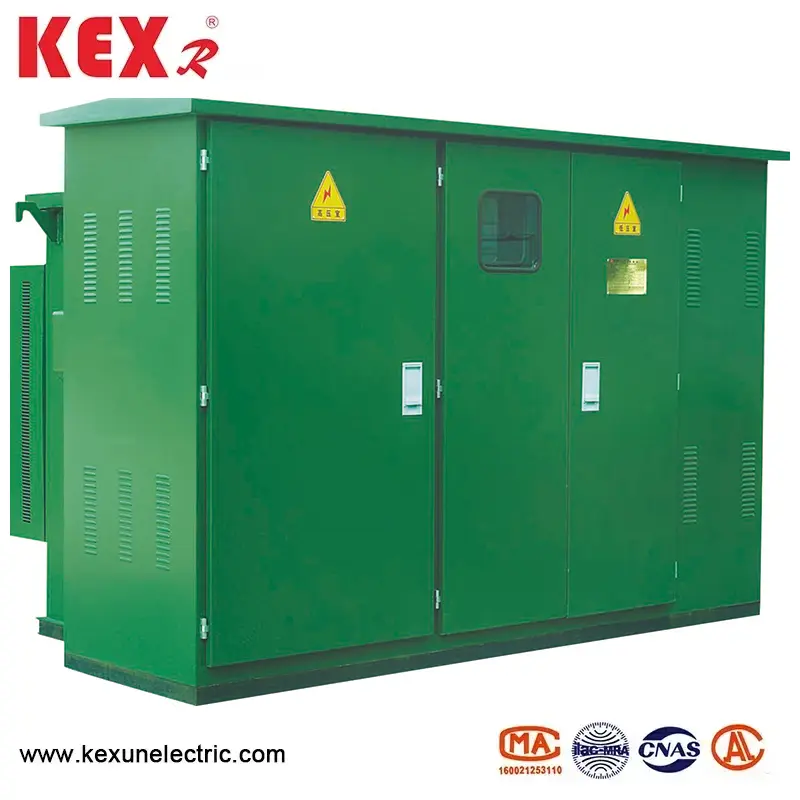

Trifazna podstanica ameriškega tipa

Trifazna podstanica, nameščena s strani ZBW-12 tipa, je podstavek, ki jo je proizvajal kitajski proizvajalec Kexr, podstanica s preprosto strukturo, majhnim talnim prostorom in močnim izolacijo, ki je primerna za nazivno napetost 10kV.
Model: ZBW-12
Blagovna znamka: Kexr

Pošlji povpraševanje

Opis izdelka

● Trifazna podstanica ameriškega tipa s pogoji

◆ Temperatura okolice: Temperatura okolice okoli ameriške trifazne podstanice, nameščena na podstavku, mora biti -30 ~ 40 ℃.

◆ Višina: ameriška tipa Trifazna podstanica, nameščena na blazinici, je treba namestiti pod 4000m;

◆ Hitrost vetra: enakovredno 34m/s (ne več kot 700Pa);

◆ Vlažnost: Povprečna dnevna relativna vlažnost ni večja od 95%; Mesečna vrednost relativne vlažnosti ni večja od 95%;

◆ ŠOKCOOF: vodoravni pospešek ni več kot 0,4 m/s²

, in navpični pospešek ni več kot 0,15m/s²

◆ Naklon mesta namestitve: Naklon namestitve trifazne podstanice, nameščene s strani ameriškega tipa, ni več kot 3

◆ Namestitveno okolje: Okoliški zrak očitno ni onesnažen s korozivnimi in gorljivimi plini, na mestu namestitve pa ni nasilnih vibracij

◆ Ko naročite ta izdelek, ki presega zgornje pogoje, se lahko pogajate s Kexr

● Tehnični parametri tipa ZBW-12 tipa ameriška trifazna podstanica, nameščena

Serijska številka	Predmet	Enota	Tehnični parametri
1	Nazivna napetost	kV	10/0,4
2	Največja delovna napetost	kV	12
3	Nazivna frekvenca	Hz	50
4	Nazivna zmogljivost	kva	150-1600
5	1min frekvenca moči vzdrži napetost	kV	35
6	Strela impulza napetosti	kV	75
7	Način hlajenja		Onan
8	Prelomni tok visoko napetostne varnostne varovalke	the	50
9	Breaking tok vtičnice	the	2.5
10	Temperatura okolja	℃	-35 ~ 40
11	Dovoljena temperatura tuljave narašča	℃	65
12	Uredba o napetosti brez obremenitve		± 5% ali ± 2*2,5%
13	Nivo hrupa	db	50
14	Stopnja IP		IP43

Transformator

Kexr vnaprej nameščena podstanica tipa ameriške škatle sprejmejo nove trifazne olje poplavljene transformatorje serije S9 in S11, ki imajo prednosti nizke izgube brez obremenitve, nizke temperature, nizke hrupe, nizko hrup in nizko višino. Izguba in izguba transformatorja brez obremenitve sta nižja od izgub prvotnega transformatorja S9, ki trenutno dosega domačo napredno raven. Transformator je popolnoma zaprte strukture, ki učinkovito izolira onesnaževanje zraka in razgradnjo izolacije, ki jo povzroči vlaga. Zračna blazina 40-90 mm ostane na vrhu rezervoarja za olje, ki lahko igra vlogo odvajanja toplote in hlajenja skupaj z valoviranjem lupine za rezervoar za olje in lahko učinkovito zmanjša notranji tlak.

Dimenzije in teža

Sposobnost	A	B	C	H	Teža （kg）
315KVA	2560	1600	600	1000	3050
400KVA	2560	1600	600	1000	3270
500KVA	2560	1600	600	1000	3400
630KVA	2560	1600	600	1000	3900
800KVA	2760	1600	800	1000	4200
1000KVA	2760	1950	800	1000	4800
1250KVA	2910	1950	800	1000	5400

● Oris dimenzije ZBW-12 tipa ameriška tipa trifazna podstanica, nameščena

ZBW-12 American Type Trifazne dimenzije podstanice, nameščene s podstaniščem
Zmogljivost (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
