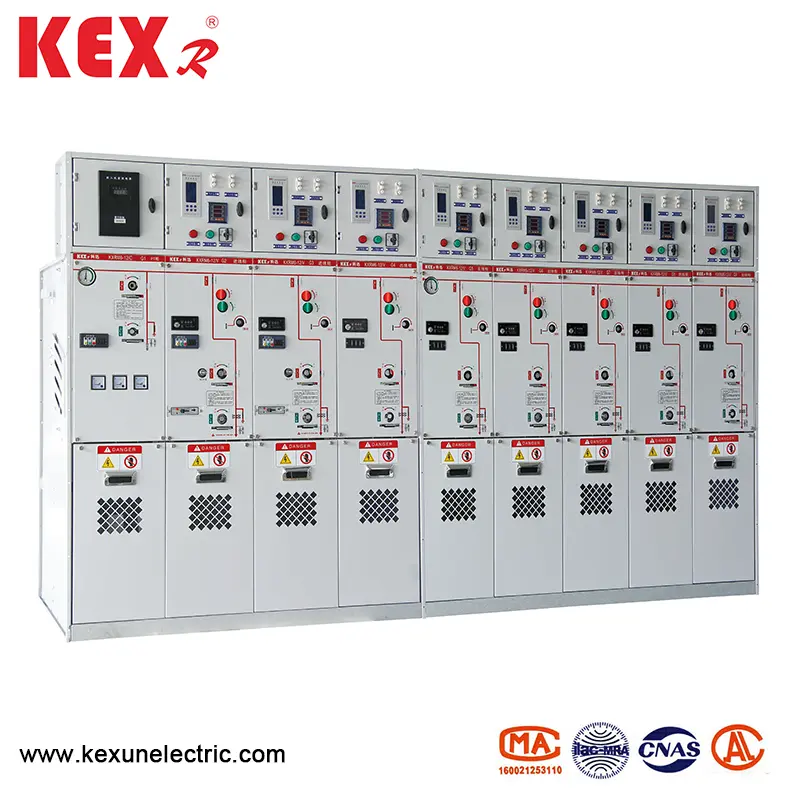

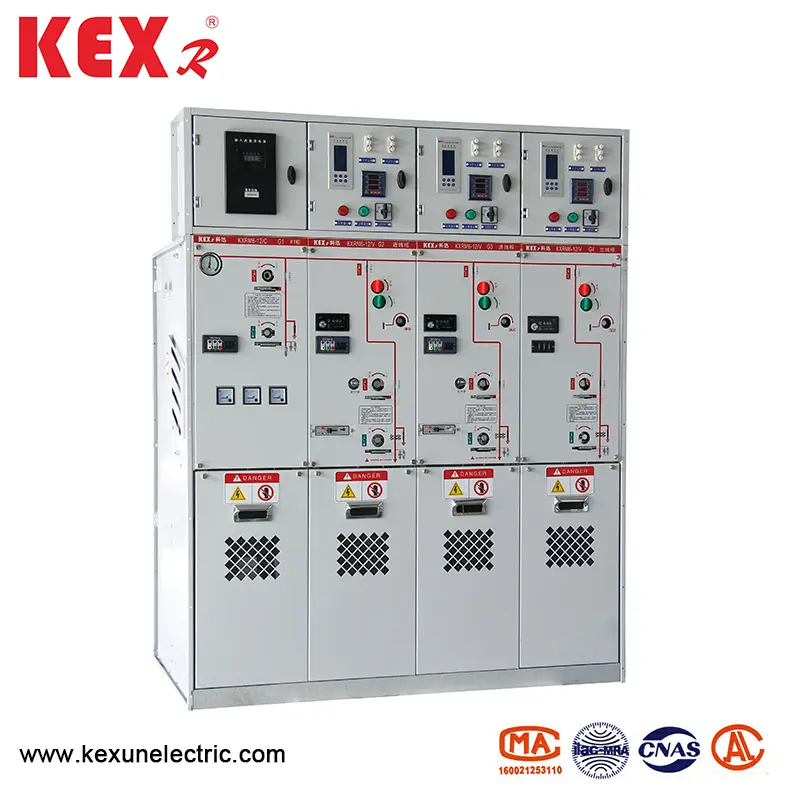

Vsa zaprta izolirana plinska omara

● Pogoji uporabe

KXMR6-12 Vnesite VSE VSE VZDRŽENE IZVEDENE PLINSKE OBMOČJA je primerna za različna okolja, kot so visoka in nizka temperatura (+40 ℃ ~ -40 ℃), vlažnost, prah, onesnaževanje soli, rudniki in visoka nadmorska višina (1000m), kratkotrajna potopitev v vodi v 24 urah ne vpliva na uporabo.

Opomba: Če je nadmorska višina večja, navedite določeno nadmorsko višino.

● Funkcije izdelka

▶ KXRM6-12 Vse zaprte izolirane plinske omare uporablja plin SF6 kot gašenje in izolacijo loka.

▶ Omarna je popolnoma zapečatena in izolirana; Busbars, stikala in deli v živo so popolnoma zaprti v lupini iz nerjavečega jekla.

▶ Vdolbina je napolnjena s 1,4BAR SF6 plina, zaščitna raven pa doseže IP67: celotna stikalna naprava popolnoma ne vpliva na zunanje okoljske razmere, kar lahko zagotovi normalno delovanje stikala tudi v ekstremnih primerih, kot je kratkotrajna potopitev vode, izdelek pa je brez vzdrževanja za življenje.

▶ Kabinet ima popolno napravo za zaklepanje s petimi preprečevanjem, ki v celoti odpravlja morebitne okvare delovanja osebja in opreme, ki jih povzroča človeško napačno delo.

▶ Vse omare imajo zanesljive kanale za pomoč pri varnem tlaku, ki lahko v skrajnih primerih zagotovijo osebno varnost operaterjev.

▶ Omara je razdeljena na dve vrsti: kombinacija fiksne enote in razširljiva kombinacija enot.

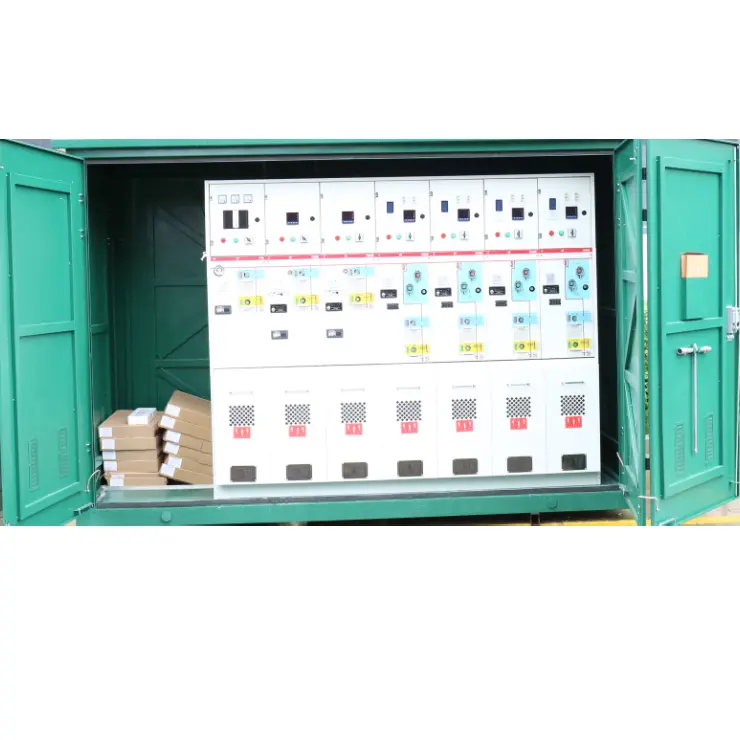

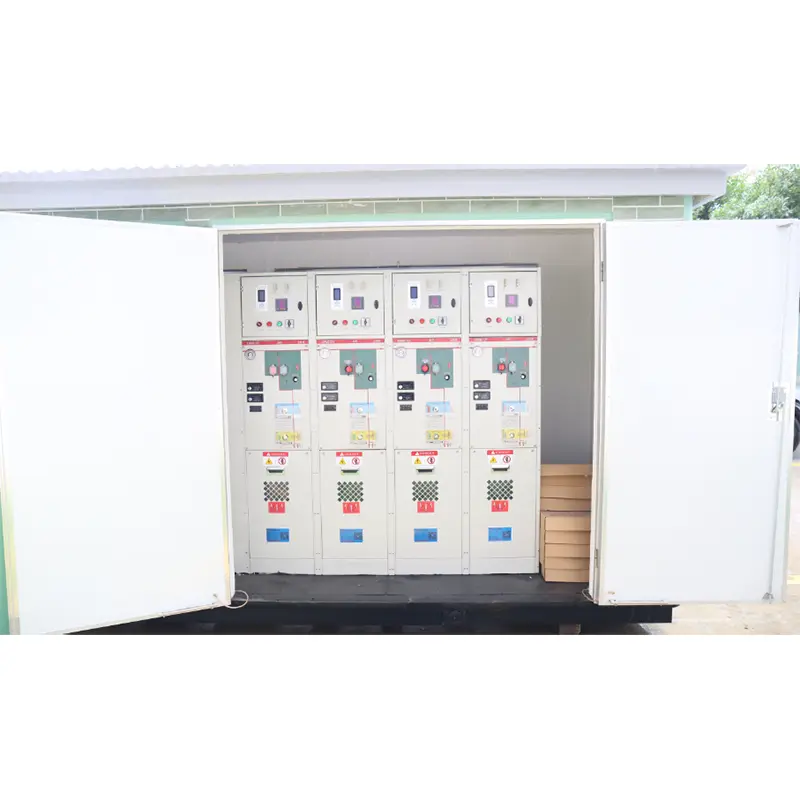

▶ Velikost KXRM6-12 Vsa zaprta izolirana plinska omara je primerna za namestitev in je lahko primerna za mesta z ozkim prostorom in slabimi okoljskimi razmerami.

▶ Kabinet je lahko opremljen z električnimi, daljinskimi upravljalniki in nadzornimi napravami glede na različne potrebe uporabnikov.

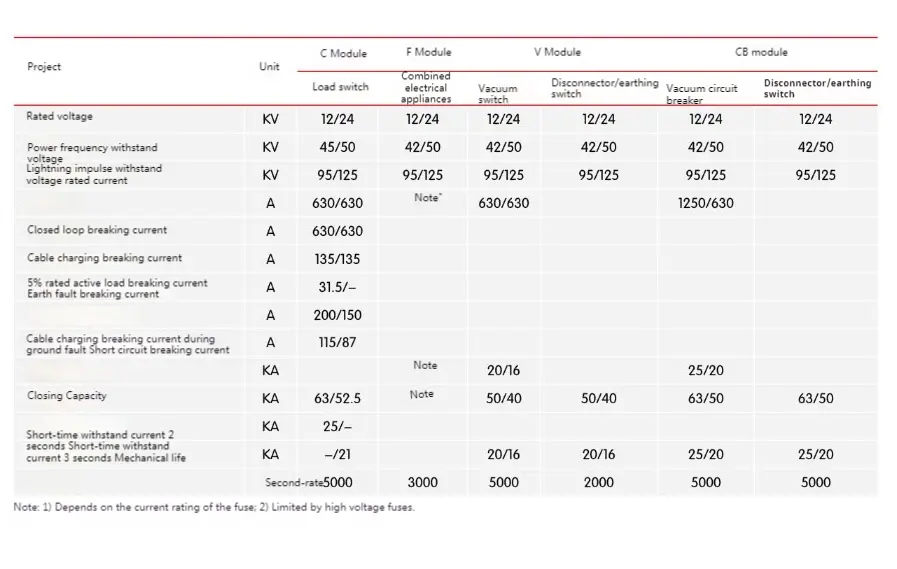

● Tehnični parameter

● Zaščita transformatorjev in linij

KXRM6-12 Vse zaprte izolirane enote za plinsko omaro vsebuje dva načina zaščite transformatorjev, in sicer kombinacija kombinacije varovalk za obremenitev in odklopnik z zaščito releja.

1. Zaščita za transformatorje je kombinacija visokonapetostnih varovalk in stikala za tovoro, ki omejuje tok. Prostor varovalk bo nameščen za ločenim zaklenjenim ograjenim prostorom, ki se nahaja na sprednji strani enote. Stikalo za obremenitev uporablja mehanizem za shranjevanje vzmetne energije, ki ga lahko sproži napadalca varovalk.

2. Če želite olajšati zamenjavo varovalke, lahko obrazni ročaj uporabite za odstranitev končnega pokrova varovalke. Mehanizem spopadanja varovalke je predhodno postavljen, kar zagotavlja vodoodporno delovanje celotnega sistema.

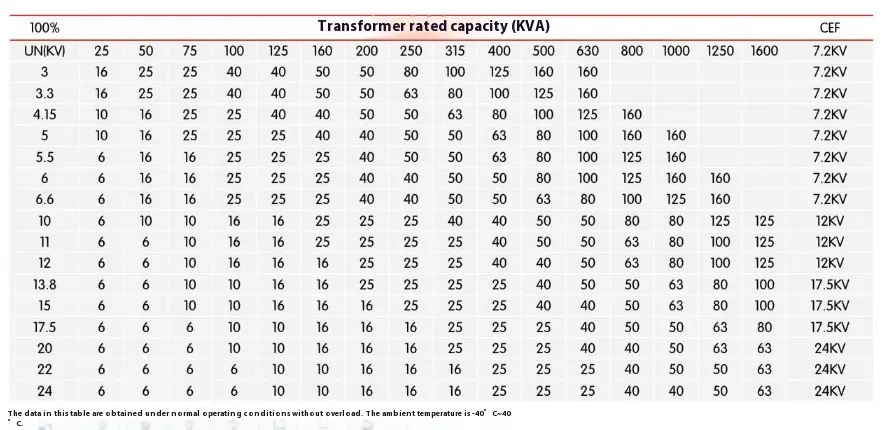

● Primerjalna tabela varovalk in transformatorjev

● Izbirni dodatki

◆ Pomožni stik

Vsa stikala za obremenitev in odklopniki so lahko opremljeni z 2No+2NC, kar kaže na položaj stikala. Na stikalu transformatorjev in odklopniku je mogoče namestiti vzporedno potovalno tuljavo (AC ali DC), komponenta z nizko napetostjo pa je nameščena za sprednjo ploščo.

Indikacija napetosti

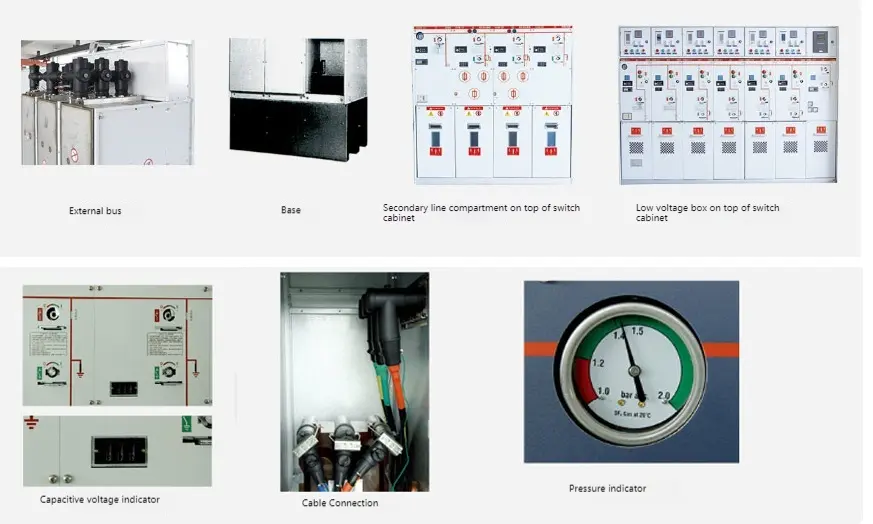

Kapacitivni indikator napetosti prikazuje, ali je puša napolnjena ali ne, vtičnica pa se lahko uporablja za jedrsko fazo.

◆ Kazalnik kratkega tokokroga in ozemljitvene napake

Da bi olajšali lokacijo napake, lahko kabelski stikalni modul opremimo s kratkim vezjem in kazalniki napak ozemljitve za preprosto zaznavanje napak.

◆ Električno delovanje

To je standardna shema za ročni mehanizem delovanja kabelske stikalne enote in transformatorske enote. Izberete lahko tudi namestitev električnega obratovalnega mehanizma. Kabelska stikala, vakuumski odklopniki in ozemljitvena stikala delujejo z mehanizmi, ki se nahajajo za sprednjo ploščo. Vsa stikala in odklopnike lahko upravljate z operacijskim ročajem (standardna konfiguracija) ali pa so opremljeni z motornim mehanizmom delovanja (dodatki). Vendar pa lahko ozemljitveno stikalo upravljate le ročno in konfiguriran je mehanizem z zmožnostjo zapiranja toka napake.

◆ Kabli

Nameščene so standardne puše v skladu z DIN47636. Vse puše imajo enako višino od tal in so zaščitene s ploščico za pokrov kabelske sobe. Nekatere pokrovne plošče je mogoče zakleniti s stikalom za ozemljitev, posebne plošče z dvojno kabelsko sobo pa lahko uporabite tudi za dvojne kabelske dohodne linije.

◆ Kazalnik tlaka

Običajno je opremljen s tlačnim indikatorjem, ki nastane s tlačnim merilnikom. Poleg tega je mogoče zagotoviti električne stike, ki kažejo na zmanjšanje tlaka.

◆ ključavnica ključa

Ključne ključavnice za odklopnike, obremenitve in ozemljitvena stikala je mogoče namestiti. Opremljen je lahko s selilnikom za zaklepanje zaklepanja, ki je primeren za odklopnike, obremenitve in ozemljitvena stikala.

◆ Quencher

Vse enote za obroče so lahko opremljene z ločnimi aretacijami. Ko se v notranjosti pojavi lok, se bodo ločni aretatorji samodejno zaprli na dohodni puši, vključno z moduli D, D in V, vsi kabelski moduli pa so lahko opremljeni z lokovnim odvodnikom. Naročilo morajo z enoto in je ne morejo spremeniti. Delovanje lok apara je mogoče označiti s to metodo, električni stiki v omari SF6 pa so priključeni na terminal za sprednjo ploščo.

● Opis programa

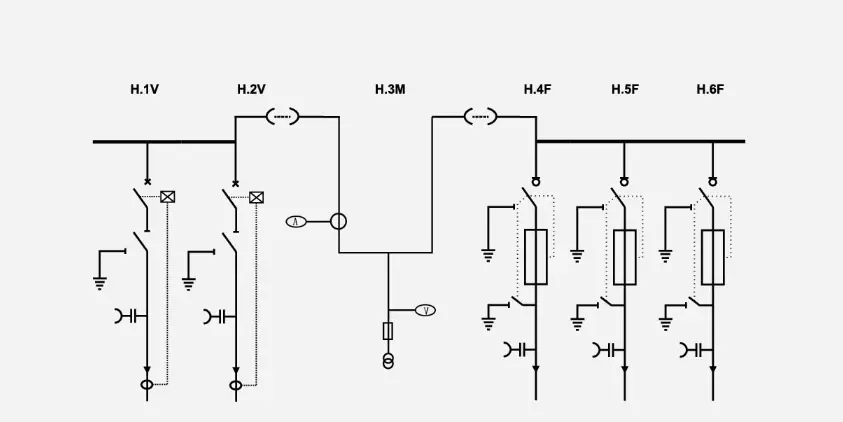

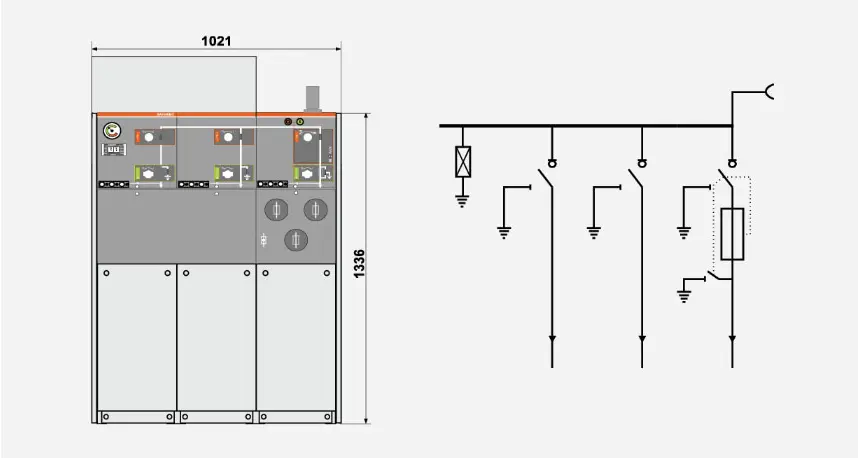

◆ Shema 1 SA+CCF+

Na avtobus namestite strelo in ga pustite za širitev.

Opomba: Število stikalnih enot ne sme biti manjše od 3.

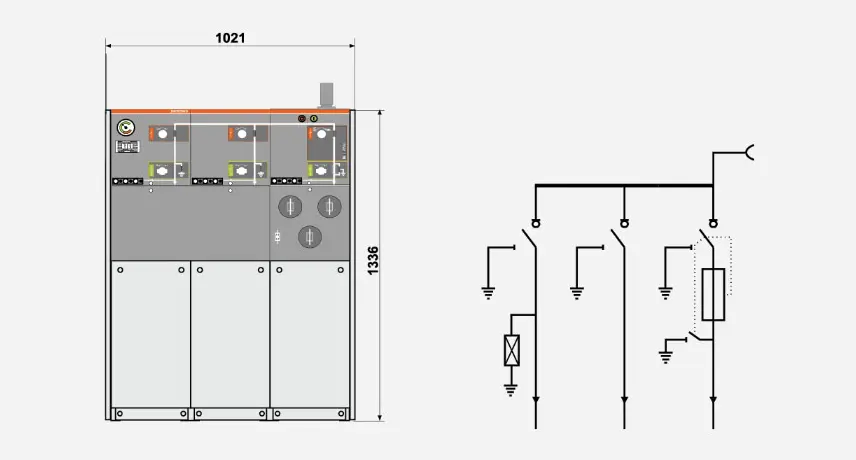

Shema 2 ccf+

Namestite strelo v dohodno linijo in rezervirajte širitev.

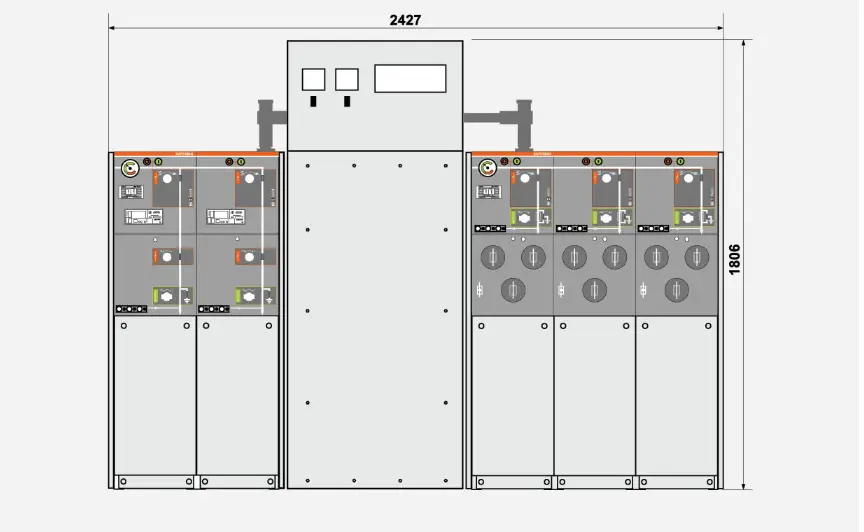

◆ Shema 3 W+M+FFF

Izračun visokega tlaka
