Visoka napetost popoln niz

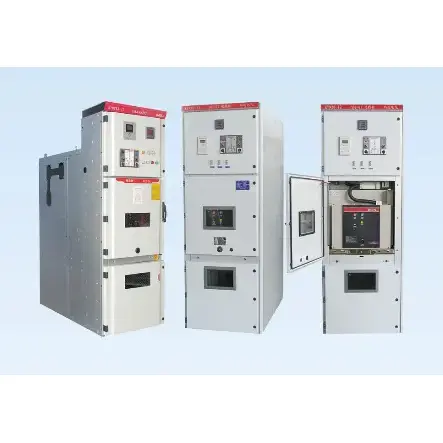

● Uporaba KYN28-12 Vrsta visoke napetostne komplete

KYN28-12 (GZS1) Visoko napetostni komplet je trifazni AC 50Hz Notranja celotna distribucijska naprava, ki se uporablja za sprejemanje in distribucijo omrežja 3-12kV omrežja in krmiljenje, zaščito in spremljanje vezja. Na plošči relejske komore tega izdelka je mogoče namestiti različne vrste celovitih naprav za zaščito pred releji in inteligentni nadzor sistema je mogoče uresničiti. Ima funkcije daljinskega upravljanja, telemetrije, oddaljene komunikacije in daljinske nastavitve, polno omrežje pa lahko nadzirate prek CAN Bus s komunikacijskim vmesnikom. Prav tako ima funkcije preprečevanja neusklajenosti odklopnika vezja, potiskanje in vlečenje ročice z obremenitvijo, zapiranje ozemljitvenega stikala z električno energijo, pošiljanje električne energije v ozemljitvenem položaju in prepreči, da bi po pomoti vstopila v interval v živo, ki se na kratko imenuje "pet preventive". Omara je lahko opremljena z VSI (Zn63) in vakuumskimi odklopniki Zn12V ter uvoženimi odklopniki VD4 vakuumskih vezja in vakuumskimi kontaktorji serije VC.

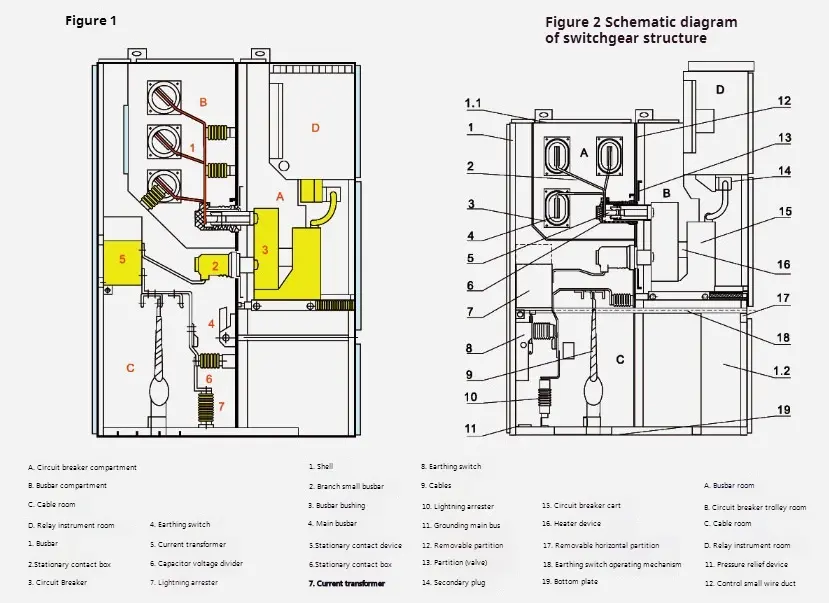

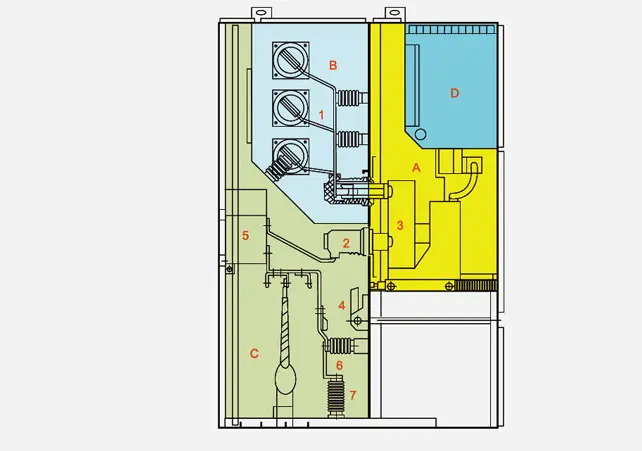

● Strukturni grafikon komplet visoke napetosti tipa KYN28-12

● Visokonapetostni komplet se izpolnjuje pod standardi:

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Visoka napetost Celoten nastavitev opis

Lupina in predelka visokonapetostnega kompleta sta izdelana iz jeklenih plošč, prevlečenih z aluminijastim cinkom, ali jeklenih plošč, ki jih povišajo po predelavi in ​​upognjenih s CNC obdelovalnimi stroji, tako da lahko sestavljeni visokonapetostni komplet ohrani enakomernost v velikosti. Jeklena plošča, prevlečena z aluminijem-cinkom, ima močne protikorozijske in antioksidacijske učinke ter visoko mehansko trdnost. Notranjost celotnega kompleta visoko napetosti je razdeljena na sobo za vozičke, avtobusno sobo, kabelsko sobo in relejsko instrumentno sobo s pregradi, lupina vsake enote pa ima neodvisno ozemljitev. Vrata njega so razpršena z elektrostatično plastiko, zaradi česar imajo njihove površine prednosti udarne odpornosti, korozijske odpornosti in čudovitega videza (barve lahko prilagodijo uporabniki).

◆ lupina in particija

Lupina in delitev omare sta izdelani iz kakovostnih uvoženih aluminijastih ploščic cinkovih jeklenih plošč, ki jih popeljejo po upogibanju CNC strojnih strojev, zato lahko sestavljeni visokonapetostni komplet ohrani enakomernost. Ima močno korozijsko odpornost in oksidacijsko odpornost ter ima večjo mehansko trdnost kot ista jeklena plošča. Visokonapetostni komplet je razdeljen na prostora za vozičke (predal za odklopnik), avtobusno sobo, kabelsko sobo in relejsko instrumentno sobo (nizkonapetostna soba) s predelitvijo. Lupina vsake enote je neodvisno ozemljena.

◆ Dimenzije

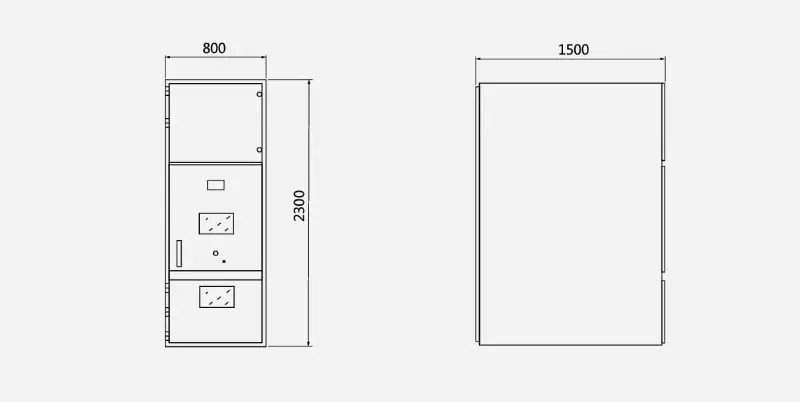

◆ Orisena dimenzijska risba visokonapetostnega kompleta

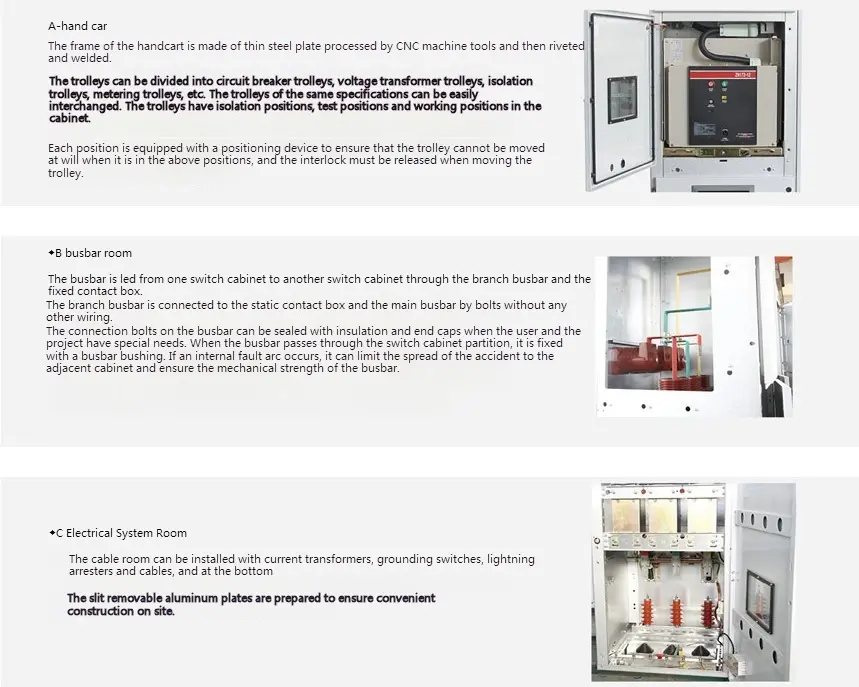

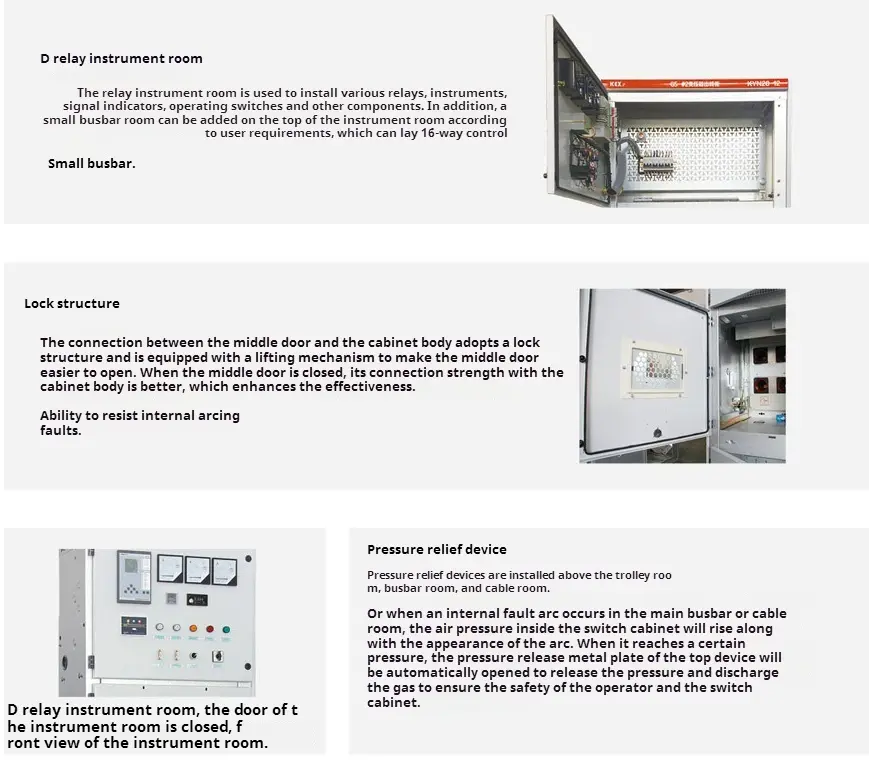

◆ Pomembna komponenta celotnega kompleta tipa KYN28-12
