Vnaprej nameščeni ameriški škatli

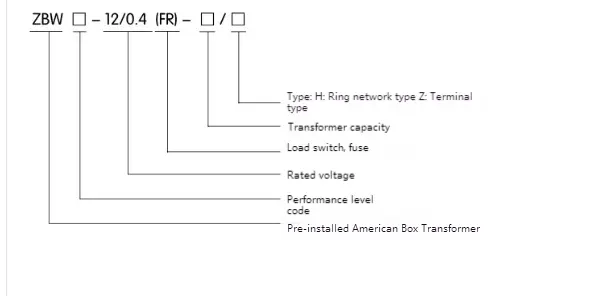

Model in pomen

● Okoljski pogoji uporabe

Temperatura okolja: vnaprej nameščeni ameriški box transformator je treba uporabiti v okolju med -30 do 40 ℃

◆ Višina: pod 4000m

◆ Hitrost vetra: pod 34m/s

◆ Vlažnost: Povprečna dnevna relativna vlažnost ni večja od 95%; Mesečna vrednost relativne vlažnosti ni večja od 95%

Raven, odporna proti udarcu: vodoravni pospešek ni več kot 0,4 m/s², navpični pospešek

Naklon namestitve: znotraj 3 °

◆ Instalacijsko okolje: Okoliški zrak očitno ni onesnažen s korozivnimi in gorljivimi plini, na mestu namestitve pa ni nasilnih vibracij.

OPOMBA: Pri naročilu vnaprej nameščenega ameriškega transformatorja Box Onkraj zgornjih pogojev se lahko pogajate z našim podjetjem.

● Tabela tehničnih parametrov

◆ Transformator

◆ Stikalo za nalaganje

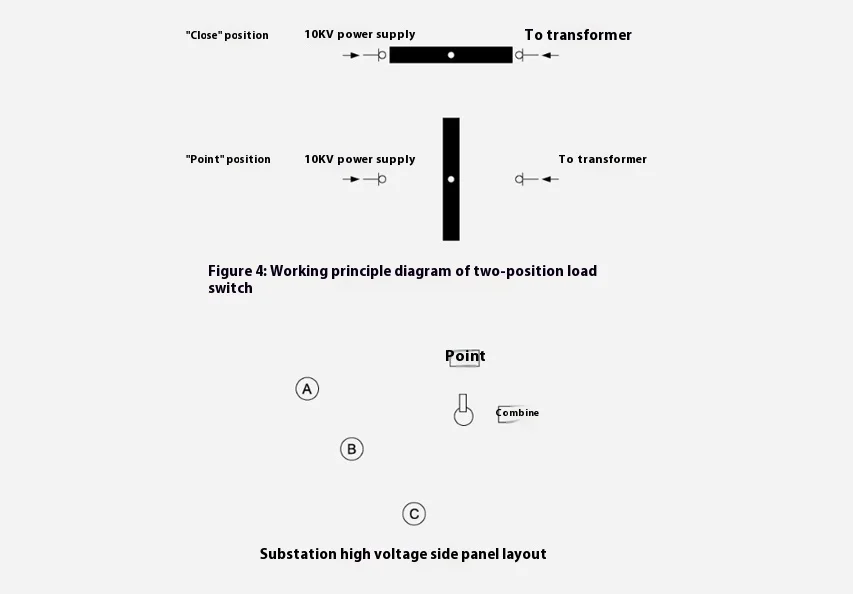

Stikalo obremenitve vnaprej nameščenega ameriškega škatle je oljno, trifazno stikalo za povezavo in vzmet mehanizem delovanja; Lahko ga odprete in zaprete z obremenitvijo, njegova hitrost odpiranja in zapiranja pa nima nobene zveze z operativno silo. Vrste so dvostopenjski, štiristopenjski T-tip in štiristopenjski V-tip.

◆ Varovalka za zaščito pred rezervno kopijo

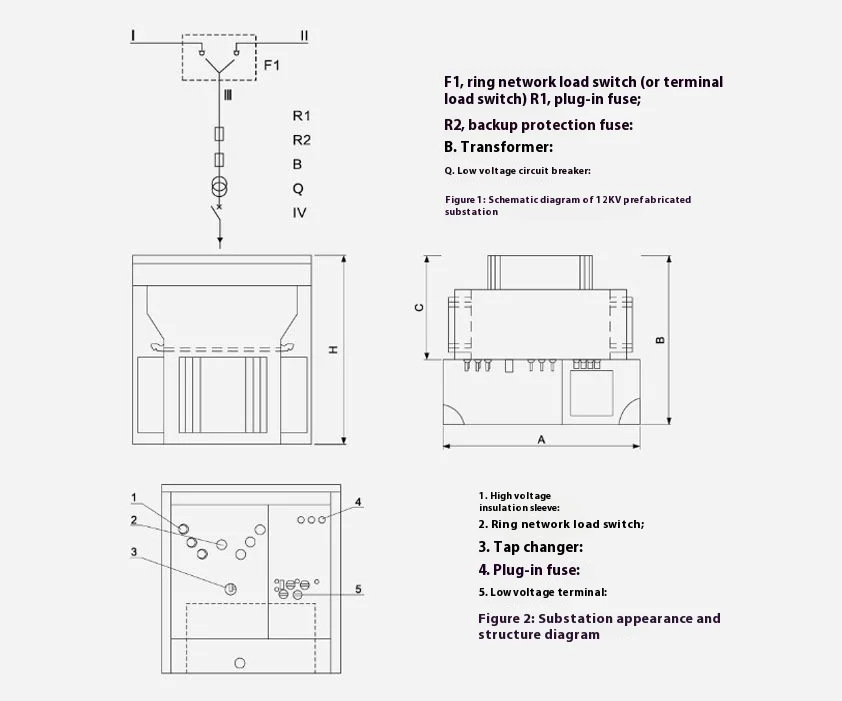

Varovalka vnaprej nameščenega ameriškega box transformatorja je zaporedno povezana z vtičnico v veji transformatorja (glej R1 in R2 na sliki 2), da tvori varovalko za zaščito celotnega dosega. Piha le, če je v notranjosti transformatorja okvara kratkega stika, zato je verjetnost pihanja zelo nizka. Nameščen je v zgornji rezervoar za olje, rezervoar za olje pa je treba odpreti, če ga je treba posodobiti.

◆ Priključite varovalko

1. Jedro varovalke vnaprej nameščenega ameriškega box Transformatorja ima dve značilnosti temperature in toka, torej preobremenitev se pojavi na koncu obremenitve, ali pa se topi, ko je temperatura previsoka. Vključna varovalka in varnostna zaščitna varovalka se uporabljata v seriji, ki lahko zaščiti celoten razpon od več amperov do več tisoč amperov, največji prelomni tok pa 50Ka.

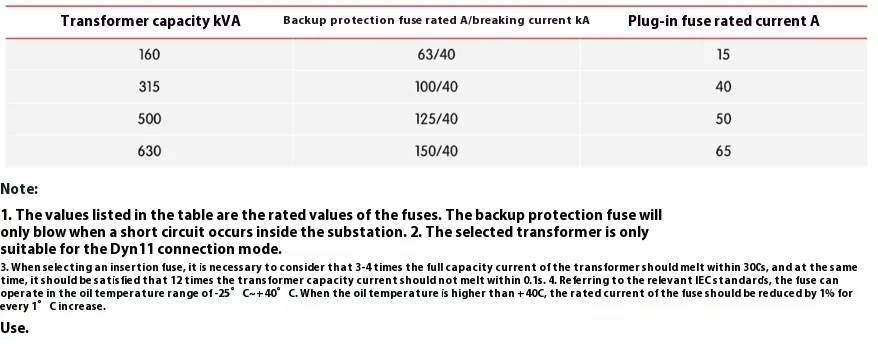

2. Ustrezno ujemanje varnostne kopije in vtičnice bo neposredno vplivalo na delovanje celotnega transformatorja. Za referenco glejte naslednjo tabelo za del smernic za izbiro varovalk v 10KV predhodno nameščenem ameriškem transformatorju.

3. Plog-in varovalka je element, ki lahko navzven nadomesti jedro varovalke. Pri zamenjavi najprej potegnite vlečni obroč tlačnega reliefnega ventila zgornjega rezervoarja za gorivo, da uravnoteži tlak znotraj in zunaj rezervoarja za gorivo. Da bi zagotovili varnost operaterjev in opreme, je treba priključi in odklopiti vtične varovalke, kadar ni obremenitve. Zato je treba najprej izklopiti nizkonapetostno stikalo, da se zmanjša celotna obremenitev na strani z nizko napetostjo. Nato je treba ročaj na sedežu varovalke odvijati z obratovalnim ročajem in nato zasukati za približno 90 stopinj, da se odpravi oprijem med tesnilom in zunanjo steno. Talino varovalke je treba poševno potegniti navzgor za 70-80 mm in ostati mora nekaj sekund. Ko se nekaj olja na talini odcedi, je treba talino izvleči, da se izognete oljnim kapljicam iz drugih komponent zunaj rezervoarja za gorivo. Obrišite površino taline s čisto bombažno krpo in nato zamenjajte jedro. Pri zamenjavi ne pozabite biti pozorni na parametre, navedene na staljenem jedru, in različnih parametrov ni mogoče nadomestiti. Glej prilogo 3 za nadomestne korake. Vstavite staljeno jedro po zamenjavi v podporo varovalke in ko se ročaj na staljenem jedru obrne na zaklepni položaj, zagotovite, da je podloga iz nerjavečega jekla blizu nosilca varovalk, ročaj pa je zaprt na šefu, da se zagotovi, da je podstanica popolnoma zapečatena in brez vlage. Nato je stikalo z nizko napetostjo znova zaprto in napajanje se lahko v tem času nadaljuje.

4. Ker je vnaprej nameščeni ameriški škatlinski transformator trifazni sistem, ne glede na to, ali gre za zaščitno varovalko za varnostno kopijo ali vtično varovalko, ko se enofazne taline taline, je treba trifazno talino na splošno zamenjati, razen če je mogoče ugotoviti, da je prešla samo enofazno talino tok napake.
