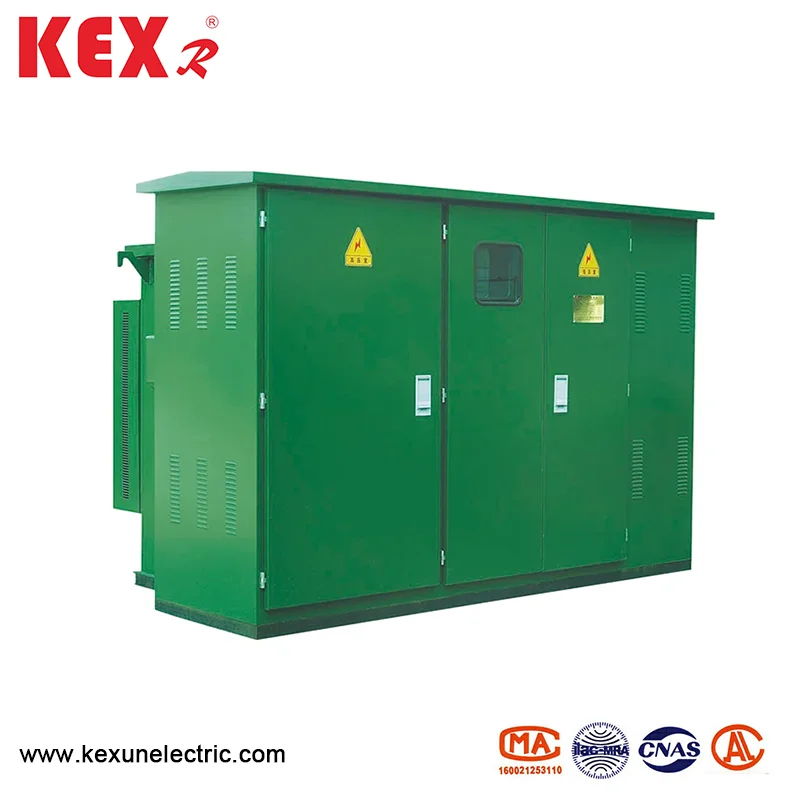

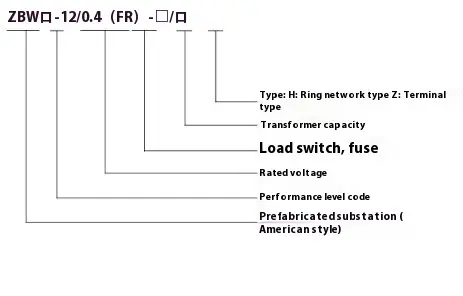

Vnaprej nameščena kabinet tipa ameriške škatle

● Prednosti izdelka

1. Vnaprej nameščena ameriška omara tipa ima kompaktno in standardno strukturo, majhen talni prostor, veliko manj kot evropski tip z enako zmogljivostjo.

2. Zapečatena, izolirana struktura, močna varnost.

3. Vnaprej nameščeni ameriški kabinet v kabinetu sprejemajo transformatorje z nizko izgubo, nizkim hrupom, dvigom nizke temperature, močnim preobremenitvijo, odpornostjo na kratko vezje in močno odpornost na udarce zagotavljajo visoko zmogljivost izdelka.

4. Sprejmite različne rešitve za zadovoljevanje prilagojenih potreb strank in se ukvarjajte z različnimi scenariji uporabe.

● Struktura omare

◆ Skupna postavitev

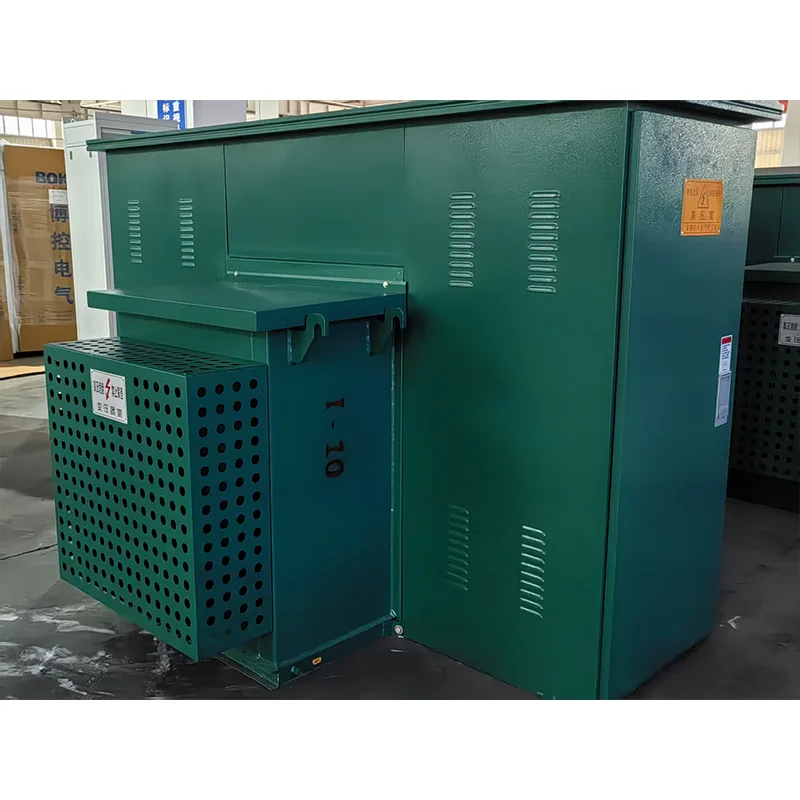

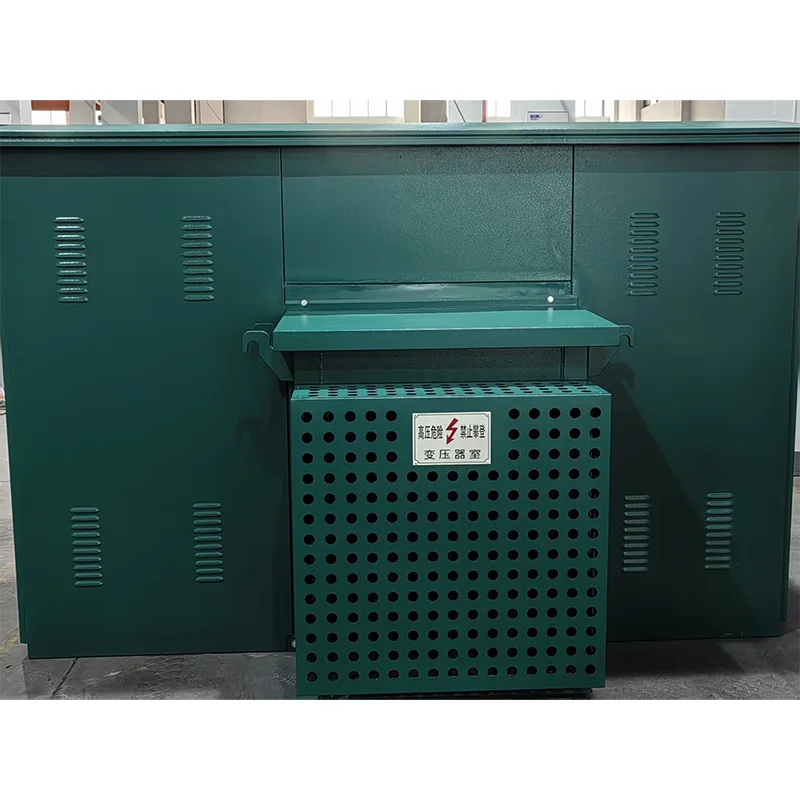

Videz in struktura 10kV vnaprej nameščene ameriške omarice tipa so prikazani na slikah 2 in 3.. Olje je razdeljen na dva dela, zgornji del je visokotlačni rezervoar za olje, spodnji del pa je rezervoar za transformator. Oba dela sta samo električno povezana in olje je blokirano. Shematski diagram je prikazan na sliki 1, v kateri sta "I" in "I" vrstice zanke omrežja, "LL", veje transformatorjev, "V" pa je nizkonapetostna izhod. Kabinet se lahko uporablja tako v sistemu napajanja v omrežju in terminalu, pretvorba pa je zelo priročna. Posoda linije in veje "Lⅲ" se preklopi s stikalom za obremenitev omrežja obroča. Hkrati je vhodni terminal visokonapetostne strani transformatorja opremljen z rezervnimi zaščitnimi varovalkami in vtičnimi varovalkami za zaščito napake v kratkem stiku ter preobremenitve ter nadgradnje temperature veje. Hkrati lahko namestijo tudi visokonapetostne prikazne naprave in strele strele. Konec nizkonapetostnih transformatorja se oddaja po prehodu skozi meter in nizkonapetostni odklopnik.

◆ Transformator

Vnaprej nameščeni ameriški kabinet tipa, ki sprejme trifazni transformator serije S11 serije z nizko izgubo, nizko temperaturo in nizkim hrupom. Popolnoma zaprta struktura učinkovito izolira onesnaževanje zraka in razgradnjo izolacije, ki jo povzroči vlaga. Valovita lista lupine za rezervoar za olje ima funkcije odvajanja in hlajenja toplote in učinkovito zmanjša notranji tlak.

◆ Dvostopenjska stikala za obremenitev

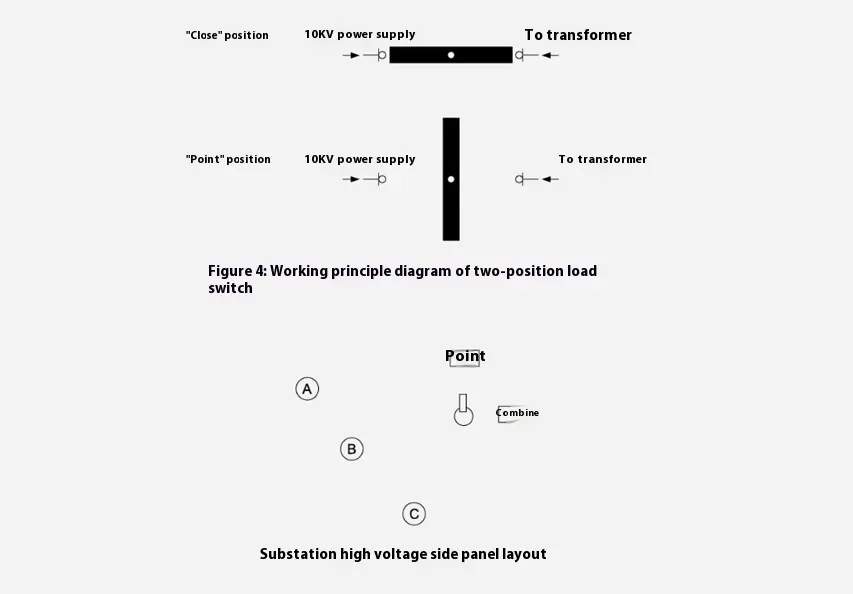

Njegov konstrukcijski diagram je prikazan na sliki 4, v kateri je "I" povezan z visokonapetostnim vhodnim terminalom. Med delovanjem uporabnik vstavi poseben operativni ročaj v vrtečo se gred stikala za obremenitev in ga zasuka za 90 stopinj v nasprotni smeri urinega kazalca, stikalo za obremenitev pa se obrne na položaj "izklop". Stikalo terminalne obremenitve samo odreže vejo transformatorja v načinu napajanja terminala ali deluje pri zamenjavi jedra vtičnika, tako da ima stikalo za negativno obremenitev samo dva položaja izklopa in vklopa, delovna sila pa je majhna tudi zaradi majhne velikosti. Da bi zmanjšali onesnaževanje olja v rezervoarju za olje, se predlaga, da uporabnik izklopi stikalo z nizko napetostjo, preden upravlja stikalo za obremenitev, da zmanjša tlačno obremenitev.

◆ Zaščitna varovalka

Zaščitna varovalka vnaprej nameščene ameriške omarice tipa škatle je serijsko povezana z vtičnico v veji transformatorja (glej R1 in R2 na sliki 2), da tvori zaščitno varovalko v celotnem območju. Piha le, če je v omari okvara kratkega stika, zato je verjetnost pihanja zelo nizka. Nameščen je v zgornji rezervoar za olje, rezervoar za olje pa je treba odpreti, če ga je treba posodobiti.

◆ Vstavite varovalko

Njegovo talilno jedro ima dvojno občutljivost (temperatura in tok), to je, da se topi, ko stran obremenitve ne uspe (preobremenitev ali prekomerna temperatura). Vklopna varovalka in varnostna zaščitna varovalka se uporabljata v seriji, ki lahko zaščiti celoten razpon od majhnega toka (večkrat v) do velikega toka (več deset kilometrov), največji prelomni tok pa 50kA.

Opomba:

1. Vse v tabeli so ocene varovalk. Varovalka za zaščito pred varnostno kopijo je razstreljena le, če je v vnaprej nameščeni ameriški omari tipa škatle kratkega vezja.

2. Izbrani transformator je primeren samo za način povezave Dyn11.

3. Pri izbiri vstavljene varovalke je treba upoštevati, da je treba 3-4-krat večji kapaciten tok transformatorja topiti v 300-ih, hkrati pa je treba zadovoljiti, da se 12-kratni tok s polnim zmogljivostjo transformatorja ne sme topiti, ko se uporablja 0,1s.

4. V skladu s standardi IEC lahko varovalka deluje v političnem območju -25 ℃ ~+40 ℃. Kadar je temperatura olja višja od +40 ℃, je treba nazivni tok varovalke zmanjšati za 1% za vsako povečanje 1 ℃.

◆ Tip komolca in "T" kabelska glava

Visokonapetostne dohodne in odhodne linije 12kV vnaprej nameščene ameriške škatle Cabine sprejmejo kabelske dohodne in odhodne linije, z visokonapetostnim napajalnikom pa se iz oljne rezervoarja izpeljejo z izoksirajočimi rokavi. Da bi olajšali test tovarniškega testa in sprejemanja uporabnika, lahko izolacijski rokavi sami vzdržijo 10 kV frekvence moči, ki vzdržijo napetost in strela impulz vzdrži napetost. Preden namestite kabelsko glavo, je treba vedeti, ali uporabnik potrebuje strele. Po potrebi en sklop izolacijskih rokavov na dohodnih in odhodnih linijah zanke sprejme vrsto dvojnega prehoda, drugi sklop pa sprejema eno prehod.

Izberite kabelsko glavo komolca ali v obliki črke T, ki ustreza kablu, očistite njene notranje in zunanje površine, površino izolacijskega rokava pa z brezvodnim etanolom, na površino rokavov nanesite malo 7501 vakuumske silikonske maščobe in ga namestite v skladu s posebnimi specifikacijami namestitve kablovskega dela. Na drugem koncu dvojnega izolacijskega rokava namestite poseben popolnoma zapečaten odvoz cinkovega oksida na enak način. Oglejte si navodila za namestitev glave kabla.

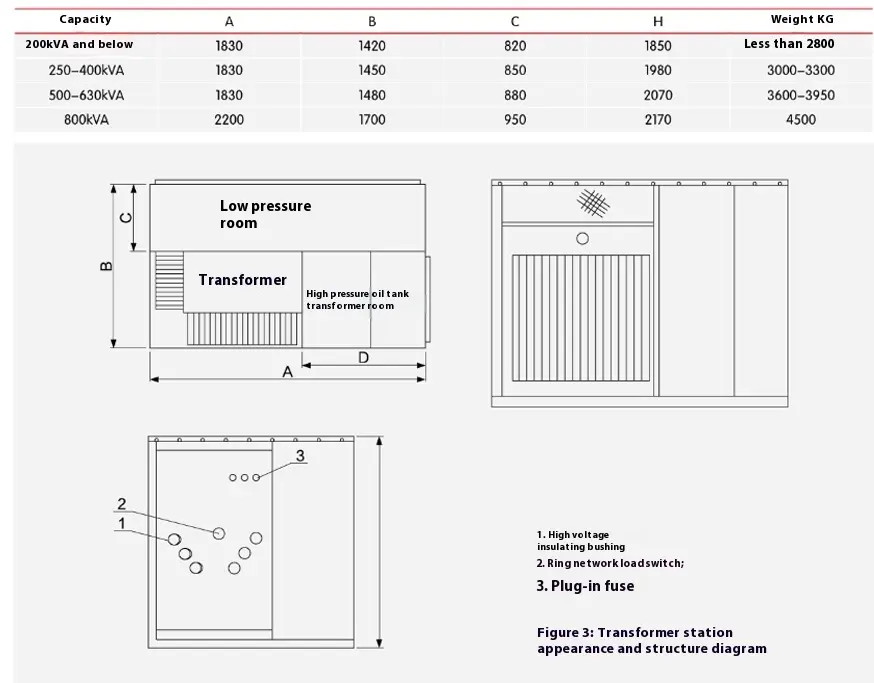

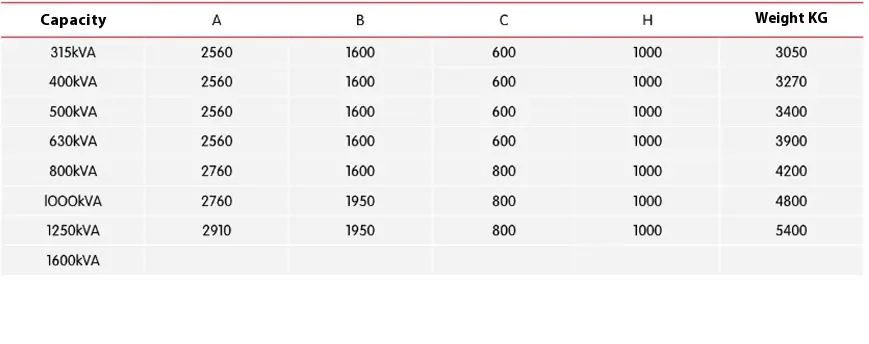

● Dimenzije vnaprej nameščene ameriške omare tipa
