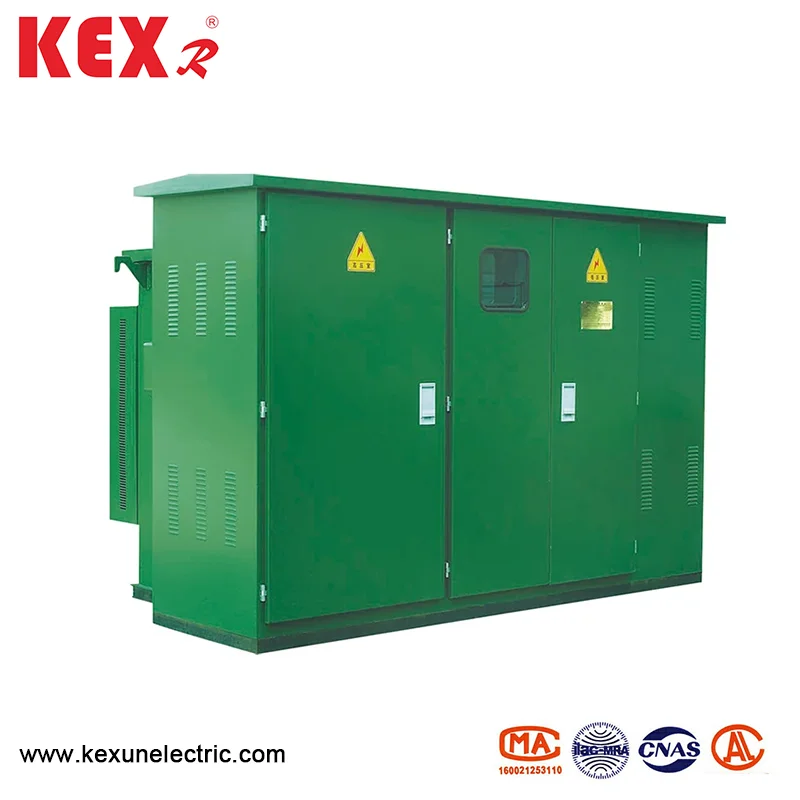

Vnaprej nameščena podstanica ameriškega tipa

● Značilnosti strukture izdelka

◆ ZBW-12 vnaprej nameščena podstanica ameriške škatle ima kompaktno strukturo in majhno prostornino, kar je le približno 1/3 ~ 1,5 od domačega evropskega transformatorja škatle z enako zmogljivostjo, kar močno zmanjšuje talni prostor.

◆ Podstavek sprejme popolnoma zapečateno in popolnoma izolirano strukturo, brez izolacijske razdalje in zanesljivo zaščiti osebno varnost.

◆ Visokonapetostno ožičenje se lahko uporablja tako za omrežje kot za terminale, s prilagodljivim načinom napajanja in visoko zanesljivostjo.

◆ Odlična zmogljivost transformatorja: nizka izguba, nizka hrup in nizka temperatura; Močna sposobnost preobremenitve, odpornost na kratko vezje in udarna odpornost.

◆ Izpolnjevanje vseh vrst nizkonapetostnih zahtev za hranjenje, ki jih lahko izberete v skladu s shemo ali jih zasnovate sami.

● Tabela tehničnih parametrov

● varovalka

Visokonapetostna stran vnaprej nameščene ameriške podstanice je opremljena s celotno zaščito po seriji za varnostno zaščito in vtičnico, ki je načeloma preprosta, ekonomična in zanesljiva; Varovalka za zaščito varnostnih kopij je varovalka, ki omejuje z visokonapetostnim tokom, z veliko prelomno zmogljivostjo. Šele ko transformator ne uspe v notranjosti, je vtična varovalka opremljena z dvojno občutljivo varovalko, ki lahko zagotavlja dvojno zaščito toka in temperature. Ko se razstreli dvojno občutljiva varovalka, lahko jedro varovalke enostavno zamenjate na mestu.

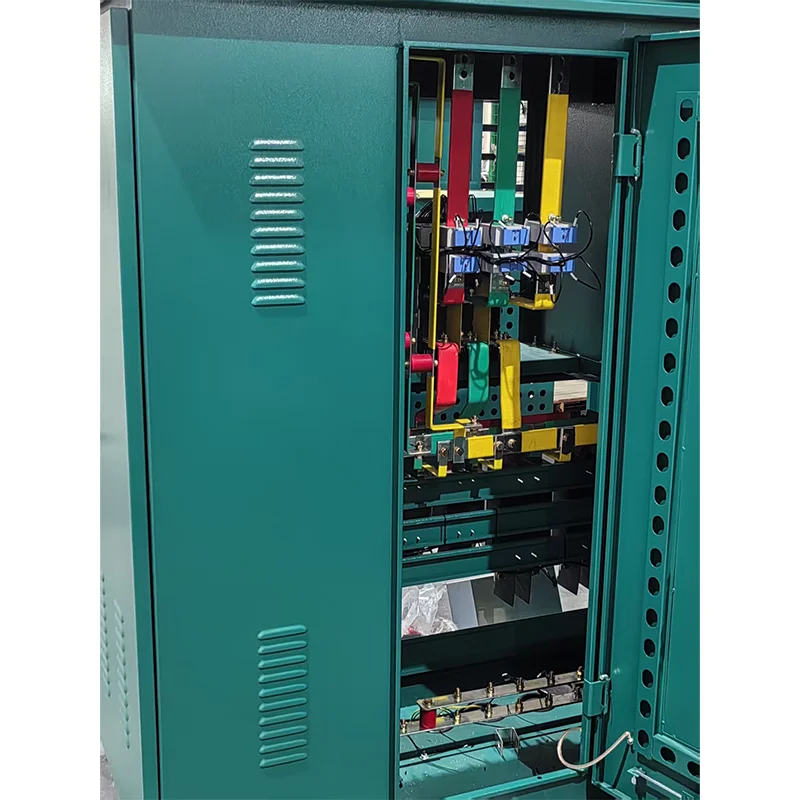

● Struktura in zaporedje delovanja

1. Postavitev

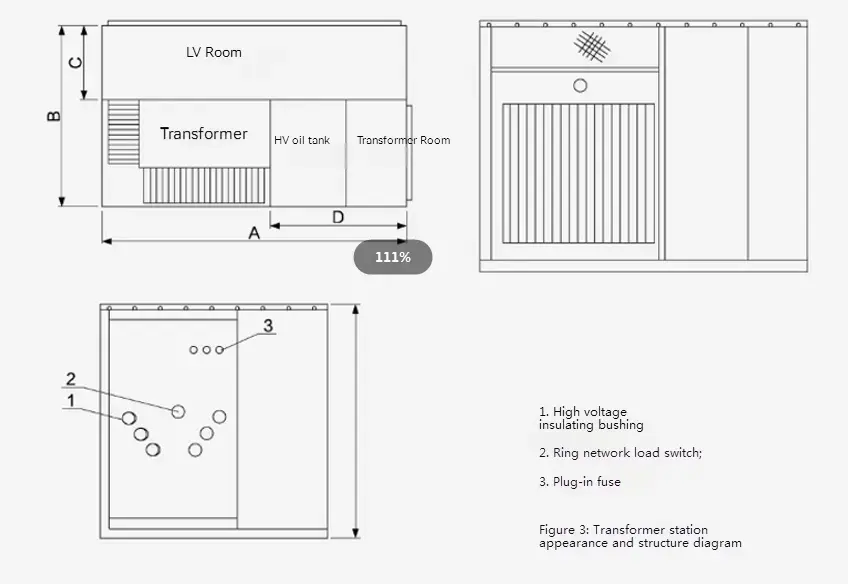

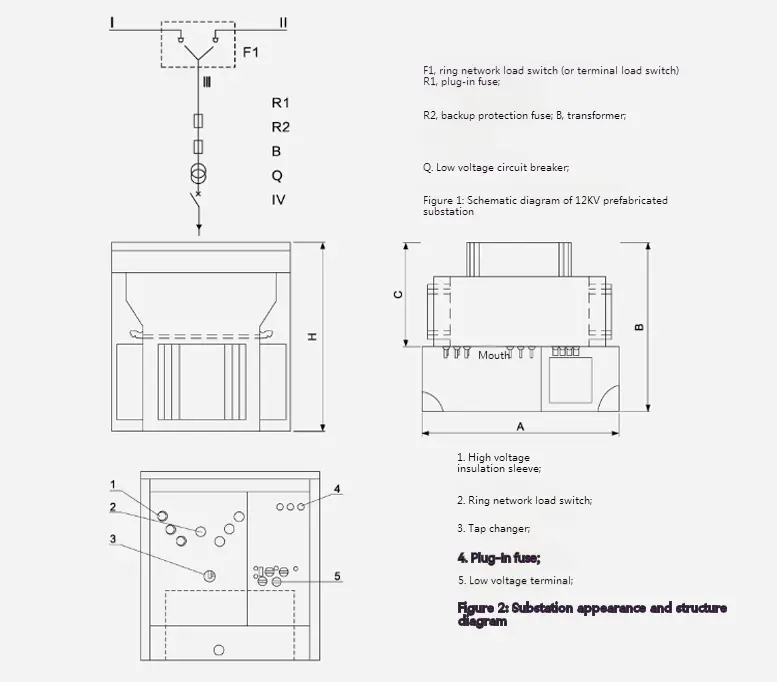

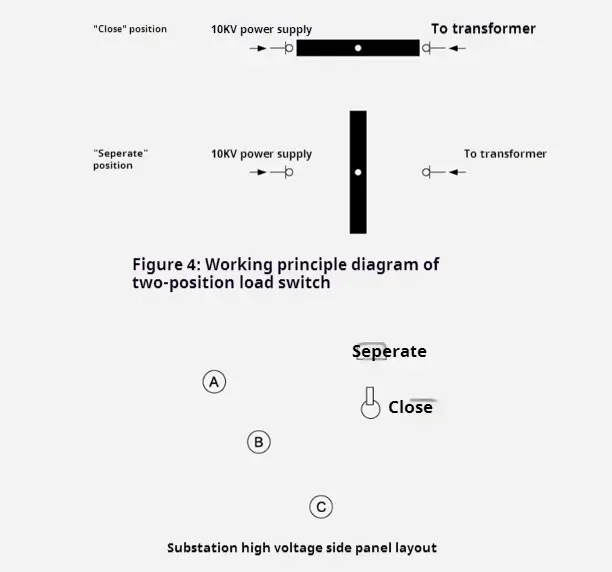

Za obliko in strukturo 10kV vnaprej nameščene podstanice za ameriško škatlo ZBW-12 glejte sliko 2 in na sliki 3. Olje je razdeljeno na dva dela: zgornji del je visokonapetostni rezervoar za olje, spodnji del pa je rezervoar za transformator. Oba dela sta le električno povezana, olje pa je blokirano. Shematski diagram je prikazan na sliki 1, v kateri sta "I" in "I" vrstice zanke omrežja, "LL", veje transformatorjev, "V" pa je nizkonapetostna izhod. Podstavek se lahko uporablja tako v sistemu napajanja v omrežju in terminalu, pretvorba pa je zelo priročna. Posoda linije in veje "Lⅲ" se preklopi s stikalom za obremenitev omrežja obroča. Hkrati je dohodni terminal visokonapetostne strani transformatorja opremljen z rezervnimi zaščitnimi varovalkami in vtičnimi varovalkami, da se zaščiti prelomno napako in zaščito pred vejo in preobremenitvijo in prekrivajoče se. Hkrati lahko namestijo tudi visokonapetostne prikazne naprave in strele strele. Konec nizkonapetostnih transformatorja se oddaja po prehodu skozi meter in nizkonapetostni odklopnik.

Dimenzije in teža

2. Transformator

Kexr vnaprej nameščena podstanica tipa ameriške škatle sprejmejo nove trifazne olje poplavljene transformatorje serije S9 in S11, ki imajo prednosti nizke izgube brez obremenitve, nizke temperature, nizke hrupe, nizko hrup in nizko višino. Izguba in izguba transformatorja brez obremenitve sta nižja od izgub prvotnega transformatorja S9, ki trenutno dosega domačo napredno raven. Transformator je popolnoma zaprte strukture, ki učinkovito izolira onesnaževanje zraka in razgradnjo izolacije, ki jo povzroči vlaga. Zračna blazina 40-90 mm ostane na vrhu rezervoarja za olje, ki lahko igra vlogo odvajanja toplote in hlajenja skupaj z valoviranjem lupine za rezervoar za olje in lahko učinkovito zmanjša notranji tlak.

Dimenzije in teža

3. Varovalka za zaščito varnostnih kopij

Serijsko je povezan z vtičnico v veji transformatorja (glej R1 in R2 na sliki 2), da tvori zaščitno varovalko v celotnem dosegu. Piha le, če je znotraj podstanišča okvara kratkega stika, zato je verjetnost pihanja zelo nizka. Nameščen je v zgornji rezervoar za olje, rezervoar za olje pa je treba odpreti, če ga je treba posodobiti.

4. Vtična varovalka

◆ Njegovo talilno jedro ima dvojno občutljivost (temperatura in tok), to je, da se topi, ko stran obremenitve ne uspe (preobremenitev ali prekomerna temperatura). Vključna varovalka in varnostna zaščitna varovalka se uporabljata v seriji, ki lahko zaščiti celoten razpon od majhnega toka (večkrat v) do velikega toka (več deset kilometrov), največji prelomni tok pa 50kA.

◆ Razumno ujemanje varnostne kopije in vtične varovalke neposredno vpliva na delovanje celotne podstanice. Oglejte si naslednjo tabelo za del smernic za izbiro varovalk v 10KV predhodno nameščeni ameriški podstani za podporo samo za referenco. Opomba: Ni primerna za druge vrste podstanice.

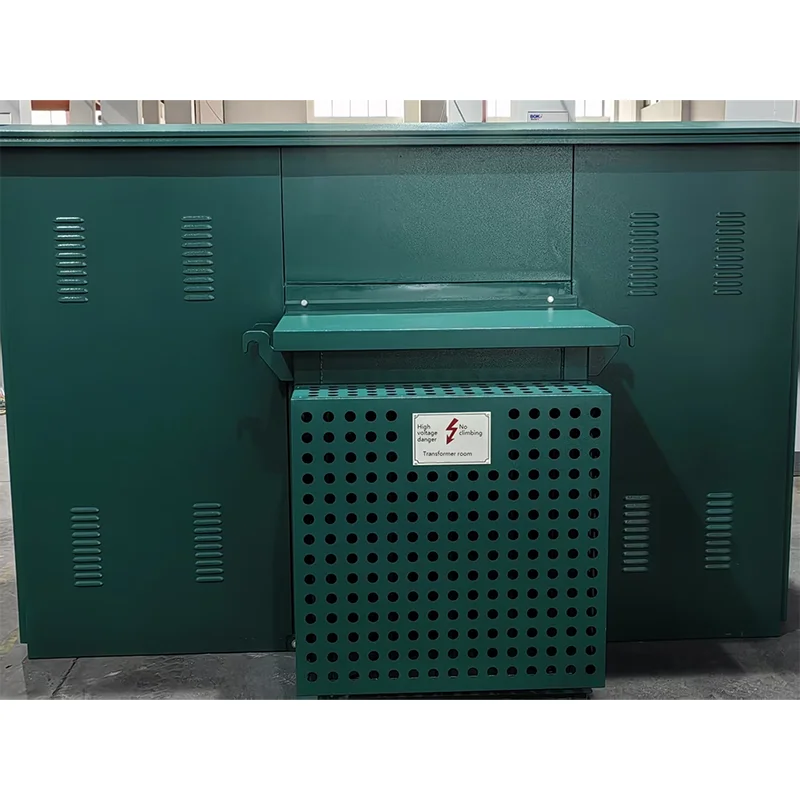

● Oris dimenzije vnaprej nameščene podstanice za ameriško polje
