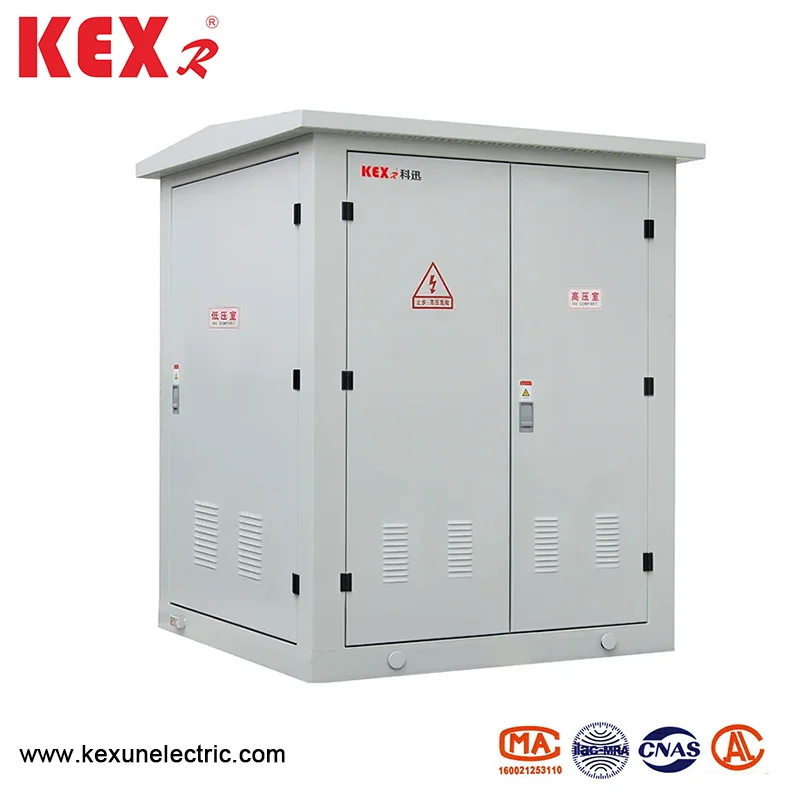

Miniaturizirana podstanica evropskega tipa

◆ Skupna struktura

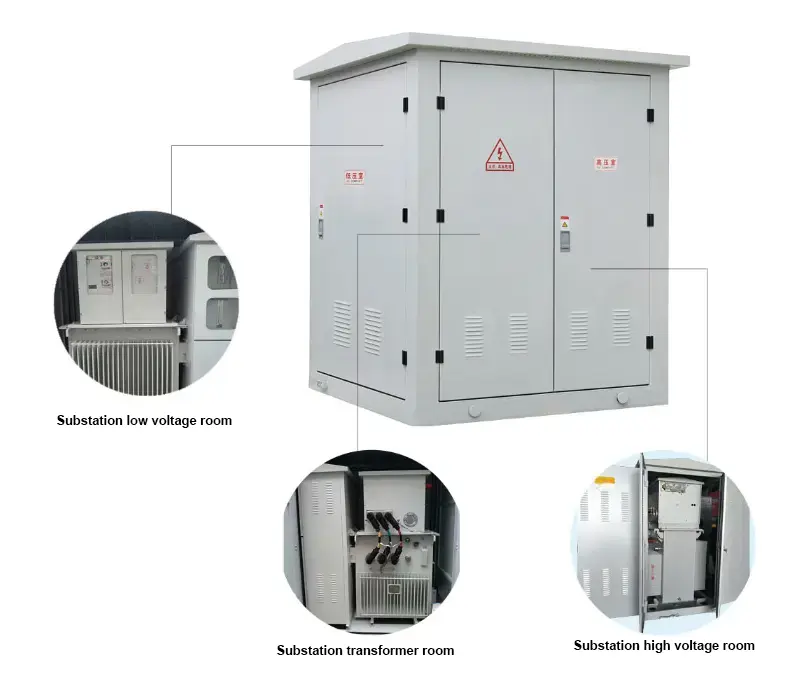

1. YB □ -12 Miniaturizirana evropska podstanica tipa škatle je v glavnem razdeljena na tri dele: prostora za stikalo z visoko napetostjo, prostor za transformator in nizkonapetostno stikalno sobo, ki jo je mogoče prevažati ločeno.

2. Izdelek sprejme edinstveno zasnovo disipacije v velikem ciklu, da se zagotovi raven dviga temperature izdelka, ločeno tesnjenje med prostori pa ne bo tvorilo izmenjave toplote med prostori.

3. Rahlo izdelka je izdelano iz kakovostne plošče iz nerjavečega jekla. Vsi deli konstrukcije jeklene plošče so bili podvrženi posebni protikorozijski obdelavi, konstrukcija plošče iz nerjavečega jekla pa ima močno korozijsko odpornost in dobro mehansko trdnost.

4. Izdelek je mogoče neposredno namestiti v zaprtih prostorih brez dodatnih gradbenih temeljev, ki prihrani stroške in prostor in je primeren za namestitev.

◆ Visoka napetostna komora

SF6 Plin, napolnjena s plinom, neodvisno razvito s strani našega podjetja, je sprejeta za visoko napetost, vse stikalne naprave in avtobuse pa so zapečatene v zaprti škatli iz nerjavečega jekla, brez izpostavljenega napolnjenega telesa zunaj. Varno delovanje in velika zanesljivost; Popolnoma modularni dizajn, vsi moduli lahko uresničujejo način povezave stranske vtičnice in najvišje razširitve glede na zahteve po porabi energije in v največji meri ustrezajo potrebam napajalne sheme.

◆ Nizka napetostna komora

Stranske in odtočne črte z nizko napetostjo so narejene iz novih oblikovanih odklopnikov, ki so majhni, brez lokov in jih je enostavno zamenjati. Večfunkcionalni inteligentni celovit krmilnik zaščite in nova integrirana reaktivna kompenzacijska naprava.

◆ Transformatorska komora

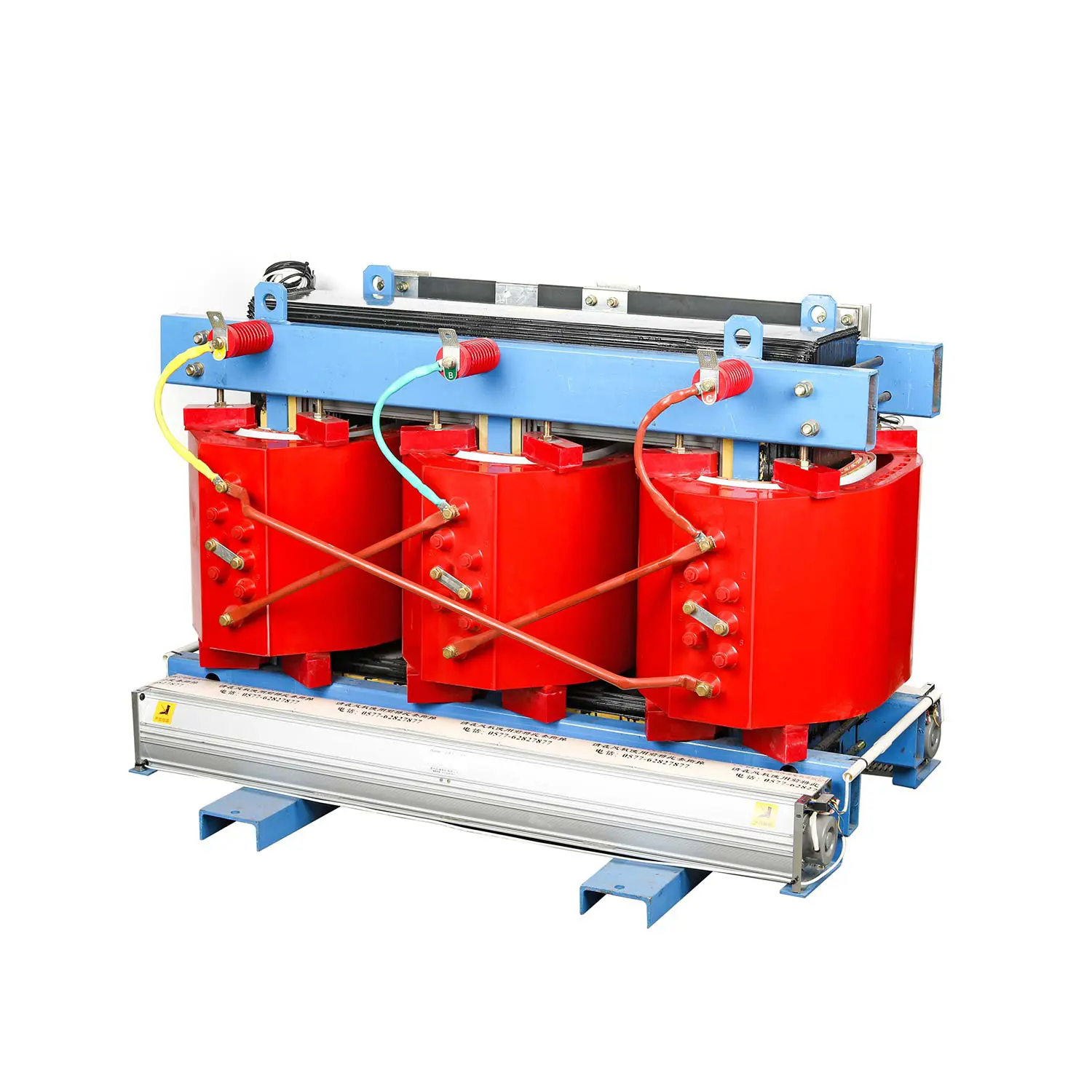

Transformator je popolnoma izoliran z epoksi smolo, raven izolacije in toplotne odpornosti pa je F, transformator pa nima materialov, ki podpirajo izgorevanje in ne proizvajajo nobenega plina ali drugih vmesnih izdelkov, ki med delovanjem ne omogočajo okolja, zato ima značilnosti dobrega varčevanja v ognju, varčevanja z okoljem in energije.

◆ Notranja povezava

Napetostni transformator in kitajsko trdno stikalo povezujeta trdna izolirana kabelska dodatka, ki so popolnoma izolirani in varni in zanesljivi

● Funkcija in značilnosti

Visokonapetostna komora miniaturizirane evropske podstanice je sestavljena iz visokonapetostnega stikala, visoke napetostne varovalke in strele, ki lahko ustavi prenos napajanja in hkrati prepreči preobremenitev in kratko vezje. Komora z nizko napetostjo je sestavljena iz nizkonapetostnega zračnega stikala, trenutnega transformatorja, ampermetra in voltmetra. Miniaturizirana evropska podstanica sprejema vodilno tehnologijo predelave in ima dobro korozijsko odpornost in odpornost proti obrabi. Njegove prednosti so fleksibilna kombinacija, priročna prevoz, namestitev in gradnja, nizki stroški, brez onesnaženja ter varnega in zanesljivega delovanja. Hkrati je miniaturizirana evropska podstanica škatla naprava z visoko stopnjo avtomatizacije in je zasnovana inteligentno, ki lahko v celoti zaščiti vse dele in ustreza potrebam brez nadzora. Na splošno je miniaturizirana evropska podstanica škatla vrsta, ki prihrani naložbe in doseže najhitrejši učinek.

● Visokonapetostna komora

Visokonapetostna komora je na splošno zaščitena s kombinacijo stikala za obremenitev in varovalke. Po pihanju ene faze varovalke, trifaznih izletov za povezavo. Stikala za obremenitev so na voljo v stisnjenem tipu zraka, vakuumskem tipu, žveplovem heksafluoridu itd., Ki lahko distribuirajo mehanizem delovanja in uresničijo samodejno nadgradnjo; Varovalka je visokonapetostna varovalka, ki omejuje tok z napadalcem, ki ima zanesljivo delovanje in veliko prelomno zmogljivost. Za glavne tehnične parametre glejte spodnjo tabelo. Za transformatorje nad 800KVA lahko za zaščito izberete vakuumske vezje, kot so Zn12, Zn28 in VS1.

● nizkonapetostna komora

Glavna stikalna stran nizkonapetostne komore sprejme univerzalni ali inteligenten odklopnik, ki lahko selektivno zaščiti vezje; Stikalo za izhod sprejme novo vrsto stikala za plastično lupino, ki je majhne velikosti in kratko pri loku, do 30 vezij; Obstajajo kontaktor in brezkontaktni načini preklopa, med katerimi lahko izbirajo.

● Transformator

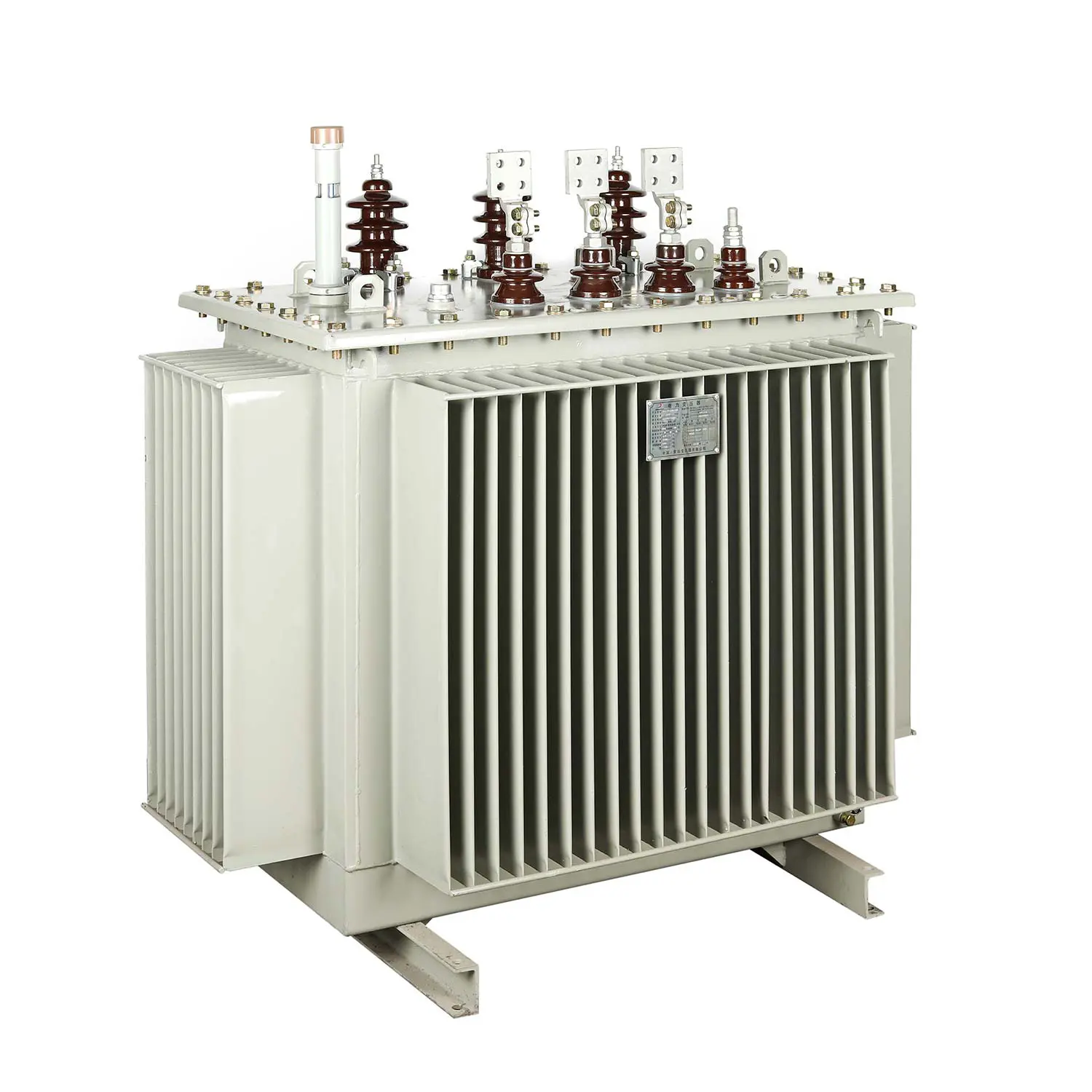

YB □ -12 Miniaturizirana evropska podstanica tipa škatle Izberite nizko izgubo, olje, popolnoma zapečatene transformatorje serije S9, S10 in S11, ali izberite smolo, izolirano ali nomex papirnato insulirano okolju prijazno transformatorje suhega tipa, dno pa je na voljo s vozičkom, da olajšate vstop in izstop.

● Tabele parametrov zmogljivosti

◆ Tehnični parametri stikala za obremenitev

◆ Tehnični parametri visoke napetostne varovalke

◆ Tehnični parametri nizkonapetostnih odklopnikov

● Okoljski pogoji uporabe

◆ Višina: Miniaturizirana evropska podstanica je treba uporabiti v 4000 m

◆ Temperatura: -25 ~ 40 ℃

◆ Relativna vlažnost: dnevno povprečje ni več kot 95%, mesečno povprečje pa ne več kot 90%;

◆ Namestitveno mesto: brez požara, nevarnosti eksplozije, prevodni prah, kemični korozivni plin in nasilne vibracije. Če so zgornji pogoji preseženi, se lahko uporabniki posvetujejo z našim podjetjem.

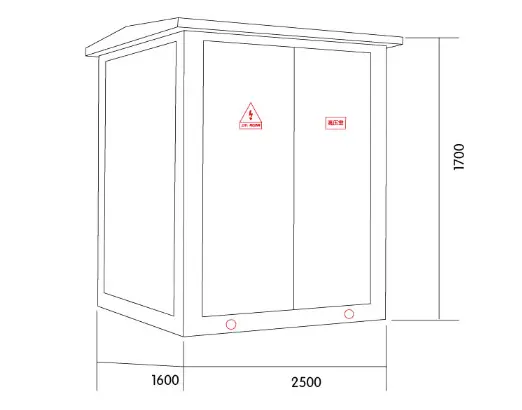

● Dimenzijski diagram postavitve

● Zakaj izbrati Kexr?

◆ Prednosti izdelka: Naša miniaturizirana podstanica evropskega tipa ima veliko patentov in prenaša različna potrdila (ISO9001,3C itd.) ， Odlična kakovost izdelka je temelj našega opora.

◆ Prednosti cen: Kexr s stališča kupca verjame, da lahko majhen dobiček, vendar hiter promet, podjetja lahko preživijo dlje časa. Zato je cena izdelka Kexr nižja od povprečja v panogi in sprejmemo ceno po korakih, več nakupov pa bo prineslo več popustov.

◆ Prednosti zagotavljanja kakovosti: Za večino izdelkov KEXR zagotavljamo garancijo 12-24 mesecev, kar presega garancijo večine naših vrstnikov.

◆ Edinstvena shema prilagajanja: Glede na posamezne potrebe kupcev lahko izdelamo prilagojene izdelke, da dosežemo različne scenarije uporabe.
