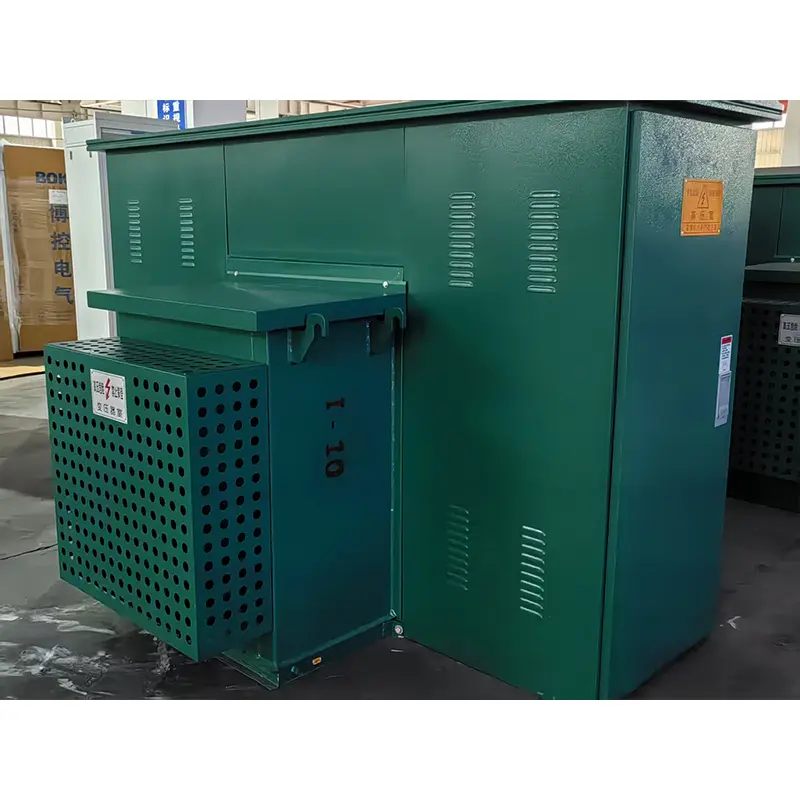

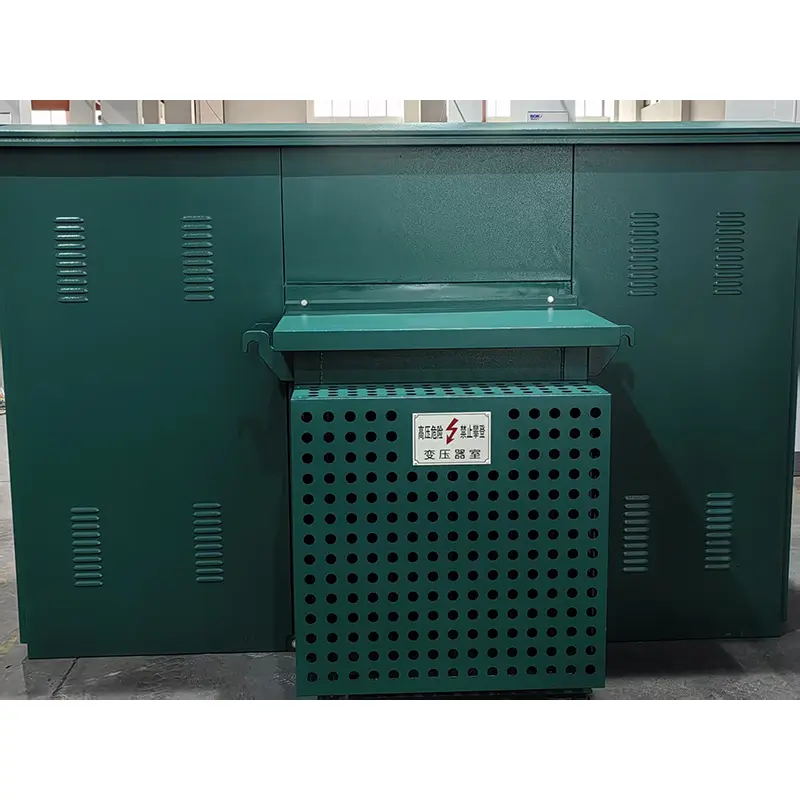

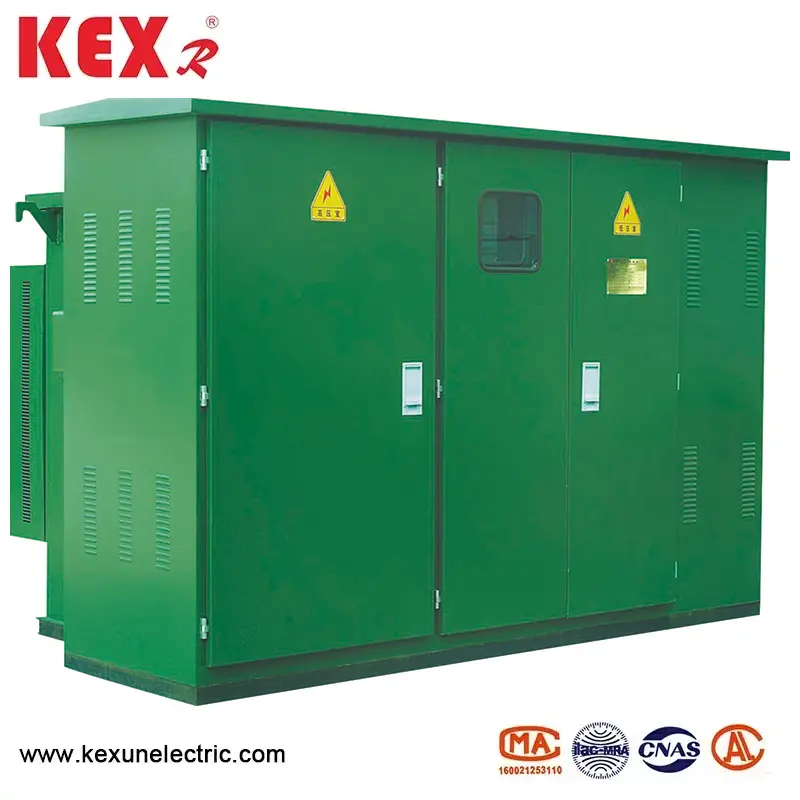

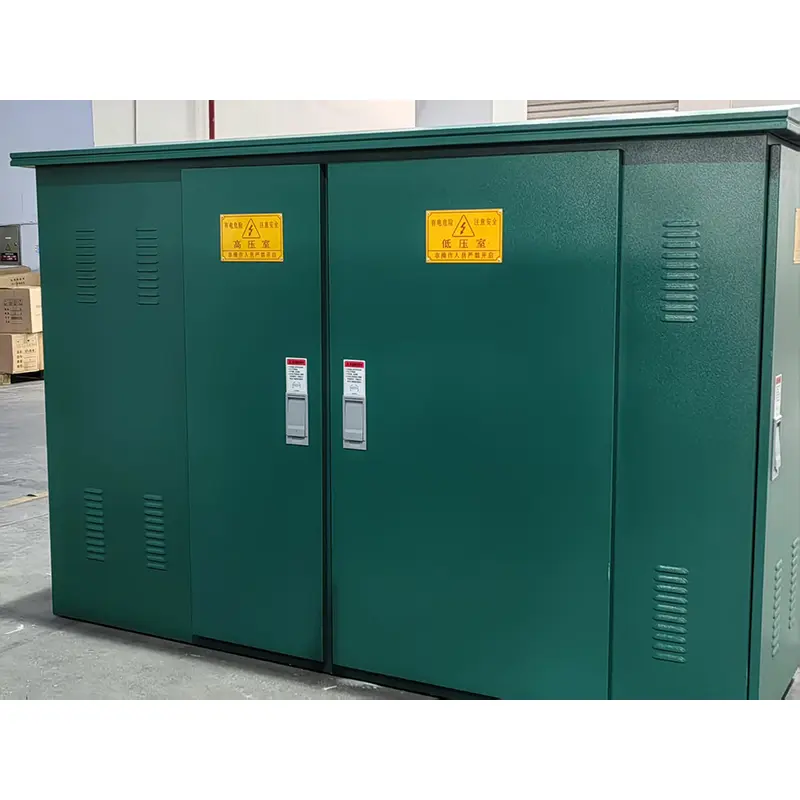

Ameriški kompaktni transformator

● Modelna analiza kompaktnega transformatorja ameriškega tipa

－Z: kombinirani tip

－B: podstanica

－W: na prostem

－12: Nazivna napetost 12kV

● Ameriški tip kompaktnega transformatorja Pozicioniranje izdelka:

◆ Integrirana zunanja kompaktna distribucijska rešitev

◆ Primerno za mestna distribucijska omrežja, industrijske parke in nove energetske projekte.

◆ Upoštevajte standard GB/T 17467 (kar ustreza IEC 62271-202).

◆ Visoka napetostna komora

● Structural characteristics

Dizajn škatle:

▶ Ameriški kompaktni transformator sprejme dvoslojno antikorozivno jekleno ploščo (debelina ≥2 mm)

▶ Termična izolacijska vmesnik (poliuretanska pena, toplotna prevodnost ≤ 0,025 w/m k)

▶ Zaščitna ocena IP34D (zaščita dežja/zaščita malih živali)

Optimizacija postavitve:

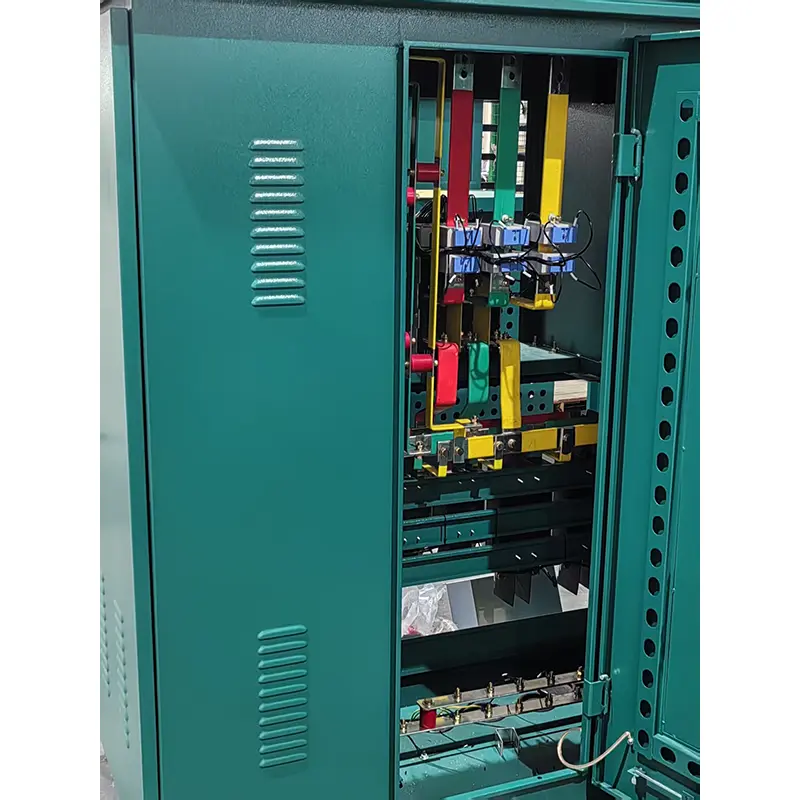

▶ Neodvisni predelki za visokonapetostno komoro, transformatorsko komoro in nizko napetostno komoro.

▶ Širina vzdrževalnega kanala ≥800 mm

▶ Vrh prisilni prezračevalni sistem (zagon in zaustavitev temperature)

● Okoljski pogoji ameriškega tipa kompaktnega transformatorja

TEMPERATVA ZAMENJA: Najvišja temperatura +40 ℃, najmanjša temperatura-30 ℃;

◆ Višina: Ameriški kompaktni transformator tipa ZBW-12 je treba namestiti na mestu pod 4000m;

◆ Hitrost vetra: enakovredno 34m/s (ne več kot 700Pa);

◆ Vlažnost: Povprečna dnevna relativna vlažnost ni večja od 95%; Mesečna vrednost relativne vlažnosti ni večja od 95%;

◆ Shock odporni: vodoravni pospešek ni večji od 0,4 m/s2, navpični pospešek pa ne več kot 0,15 m/s² ；;

◆ Naklon namestitvenega mesta: Naklonsko namestitveno mesto ameriškega tipa kompaktnega transformatorja mora biti manjše od;

◆ Instalacijsko okolje: okoliški zrak ameriškega tipa kompaktnega transformatorja očitno ni onesnažen s korozivnimi in gorljivimi plini in na mestu namestitve ni nasilnih vibracij;

◆ Pri naročilu tega izdelka, ki presega zgornje pogoje, se lahko pogajate z našim podjetjem.

Tehnični parametri ameriškega tipa kompaktni transformator
