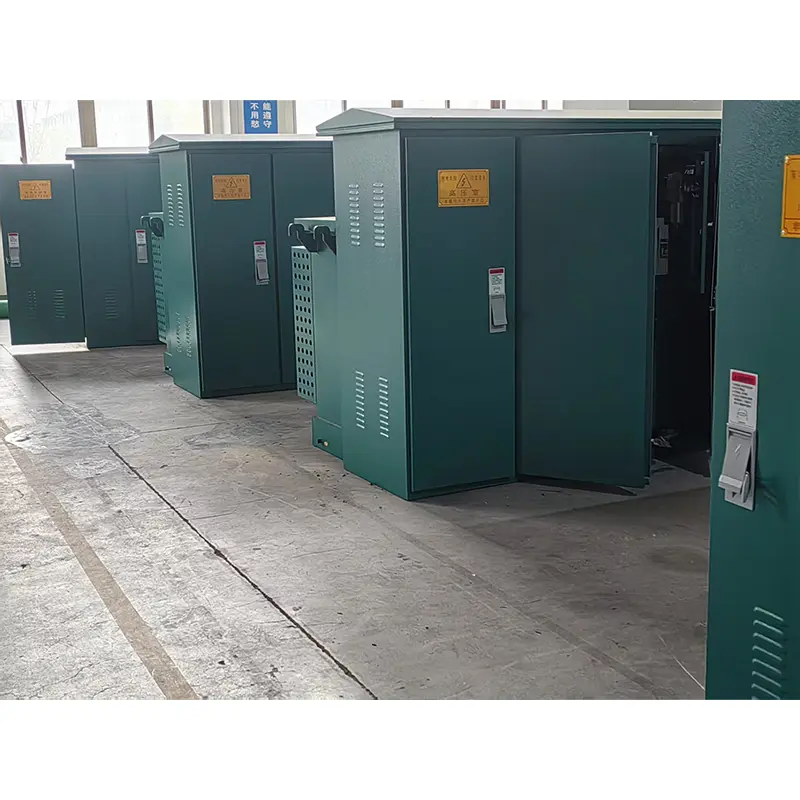

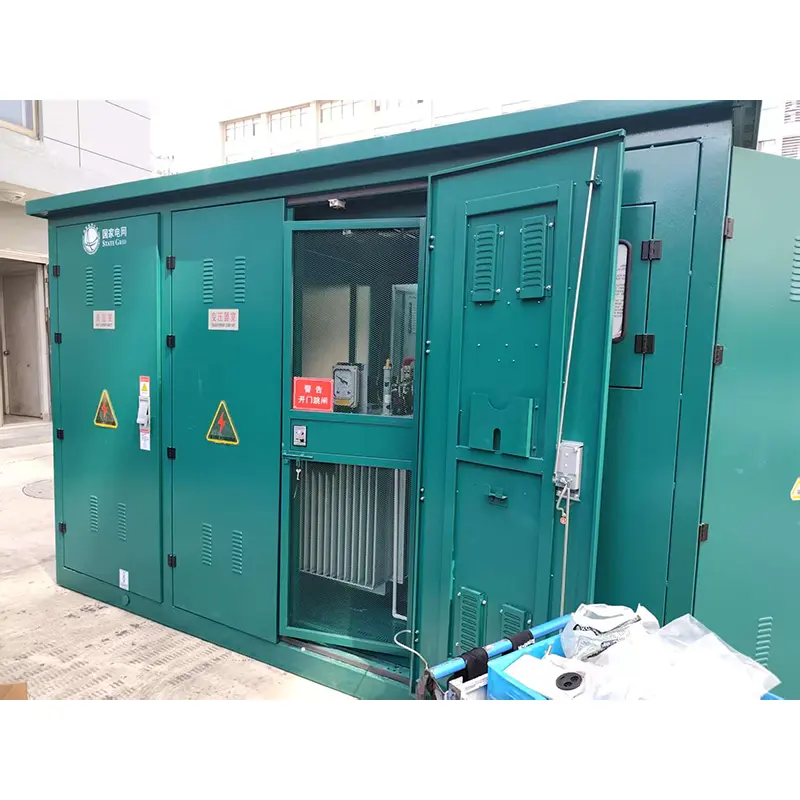

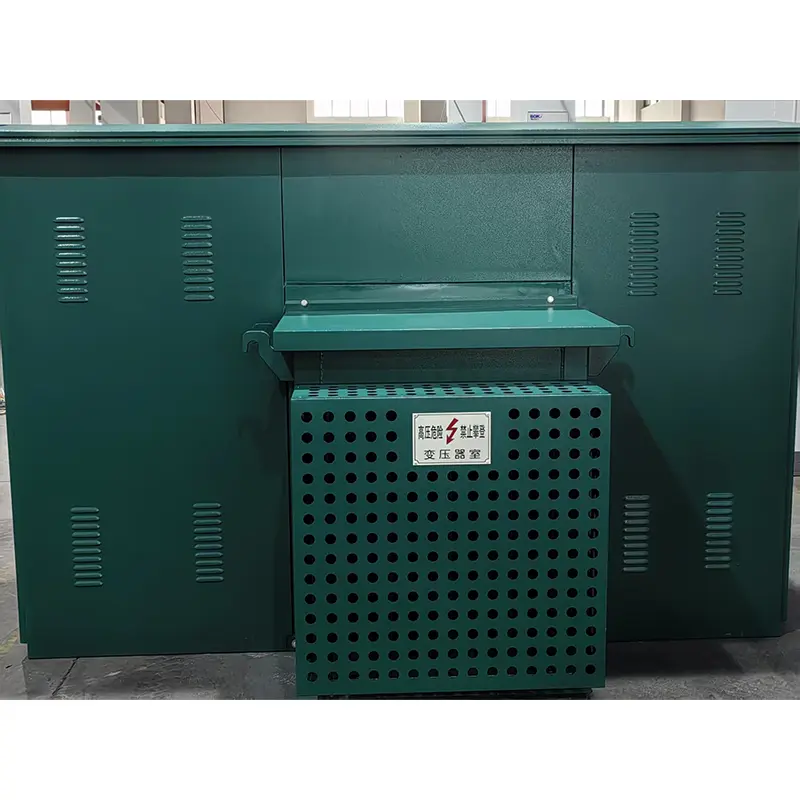

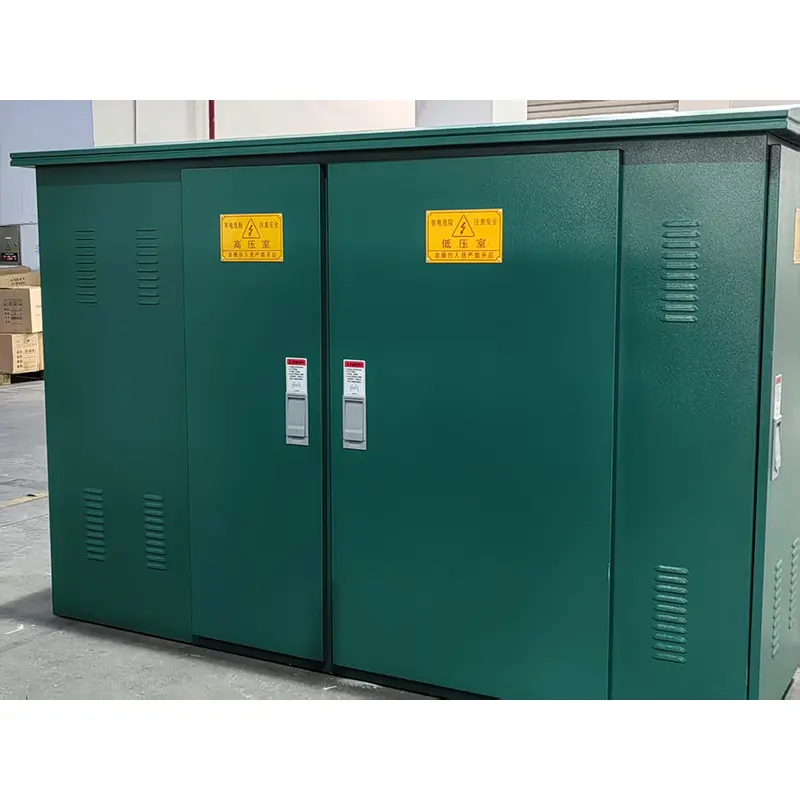

Ameriška vrsta zaprta podstanica

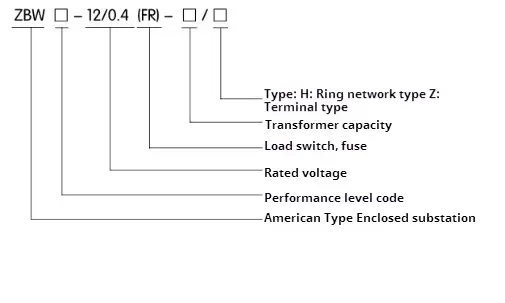

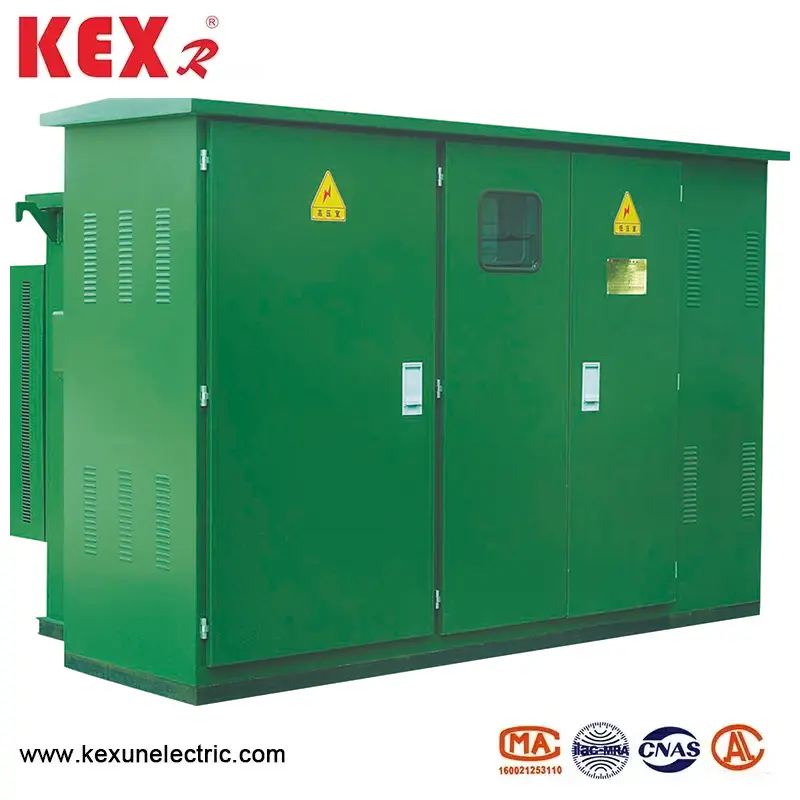

● Model Pomen ameriškega tipa ZBW-12 zaprta podstanica

● Karakteristike strukture podstanice ameriškega tipa

1. Ameriška vrsta zaprta podstanica sprejme kompaktno strukturo, majhno prostornino, le približno 1/3 ~ 1,5 domačega evropskega škatle z enako zmogljivostjo, kar močno zmanjša talno prostor.

2. Popolnoma zapečatena in popolnoma izolirana struktura, izolacijska razdalja ni potrebna, osebna varnost pa je zanesljivo zaščitena.

3. Ameriška vrsta zaprta podstanica z visokonapetostnim ožičenjem tako za omrežje za obroče kot za terminale, s prilagodljivim načinom napajanja in visoko zanesljivostjo.

4. Odlična zmogljivost transformatorja: nizka izguba, nizka hrup in nizka temperatura; Močna sposobnost preobremenitve, odpornost na kratko vezje in udarna odpornost.

5. Izpolnite vse vrste nizkonapetostnih zahtev za hranjenje, ki jih lahko izberete v skladu s shemo ali jih zasnovate sami;

6. Obstajata dve vrsti kablovskih glav: 200A komolčni vtič in 600 A "T" fiksni kabelski konektor, oba pa je lahko opremljena s popolnoma izoliranim odvodnikom cinkovega oksida. Kabelsko glavo tipa 200A lahko priključite in odklopite z obremenitvijo in lahko igrate tudi vlogo izolacijskega stikala.

● varovalka

Visokonapetostna stran ameriške zaprte podstanice je opremljena s celotno zaščito po seriji za varnostno zaščito in varovalko, ki je načeloma preprosta, ekonomična in zanesljiva; Varovalka za zaščito varnostnih kopij je varovalka, ki omejuje z visokonapetostnim tokom, z veliko prelomno zmogljivostjo. Šele ko transformator ne uspe v notranjosti, je vtična varovalka opremljena z dvojno občutljivo varovalko, ki lahko zagotavlja dvojno zaščito toka in temperature. Ko se razstreli dvojno občutljiva varovalka, lahko jedro varovalke enostavno zamenjate na mestu.

● Struktura in zaporedje delovanja

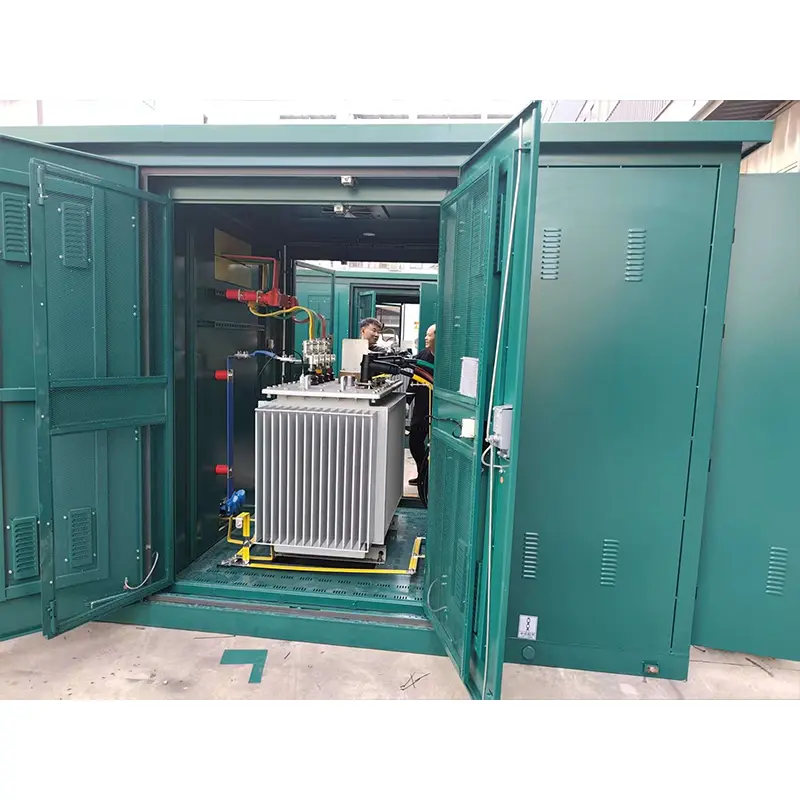

1. Postavitev

Za obliko in strukturo 10kV ZBW-12 ameriške zaprte podstanice glejte sliko 2 in sliki 3. Olje je razdeljeno na dva dela: zgornji del je visokonapetostni rezervoar za olje, spodnji del pa rezervoar za transformator. Oba dela sta le električno povezana, olje pa je blokirano. Shematski diagram je prikazan na sliki 1, v kateri sta "I" in "I" vrstice zanke omrežja, "LL", veje transformatorjev, "V" pa je nizkonapetostna izhod. Podstavek se lahko uporablja tako v sistemu napajanja v omrežju in terminalu, pretvorba pa je zelo priročna. Posoda linije in veje "Lⅲ" se preklopi s stikalom za obremenitev omrežja obroča. Hkrati je dohodni terminal visokonapetostne strani transformatorja opremljen z rezervnimi zaščitnimi varovalkami in vtičnimi varovalkami, da se zaščiti prelomno napako in zaščito pred vejo in preobremenitvijo in prekrivajoče se. Hkrati lahko namestijo tudi visokonapetostne prikazne naprave in strele strele. Konec nizkonapetostnih transformatorja se oddaja po prehodu skozi meter in nizkonapetostni odklopnik.

● Dimenzije in teža ameriškega tipa ZBW-12 zaprta podstanica

2. Varovalka za zaščito varnostnih kopij

Serijsko je povezan z vtičnico v veji transformatorja (glej R1 in R2 na sliki 2), da tvori zaščitno varovalko v celotnem dosegu. Piha le, če je znotraj podstanišča okvara kratkega stika, zato je verjetnost pihanja zelo nizka. Nameščen je v zgornji rezervoar za olje, rezervoar za olje pa je treba odpreti, če ga je treba posodobiti.

3. Vtična varovalka

◆ Njegovo talilno jedro ima dvojno občutljivost (temperatura in tok), to je, da se topi, ko stran obremenitve ne uspe (preobremenitev ali prekomerna temperatura). Vključna varovalka in varnostna zaščitna varovalka se uporabljata v seriji, ki lahko zaščiti celoten razpon od majhnega toka (večkrat v) do velikega toka (več deset kilometrov), največji prelomni tok pa 50kA.

◆ Razumno ujemanje varnostne kopije in vtične varovalke neposredno vpliva na delovanje celotne podstanice. Oglejte si naslednjo tabelo za del smernic za izbiro varovalk v 10kV ameriški tipi, ki je priložena samo za referenco. Opomba: Ni primerna za druge vrste podstanice.
