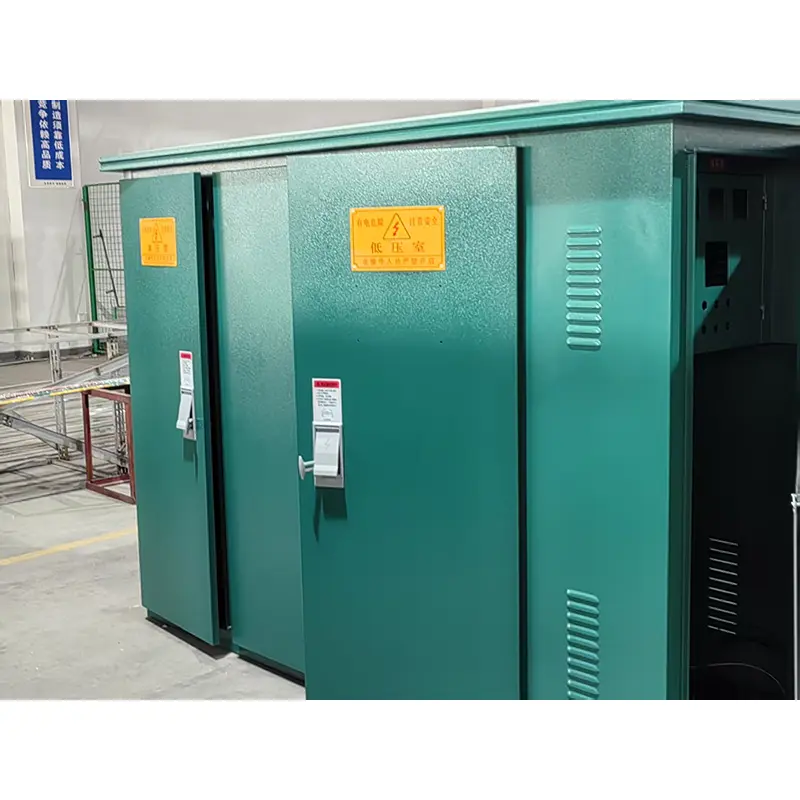

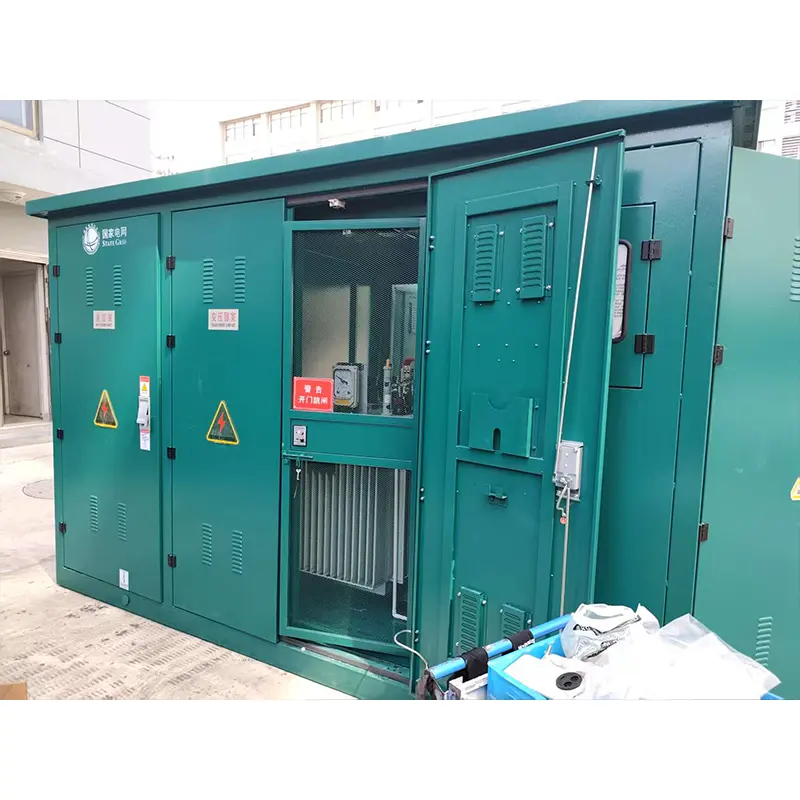

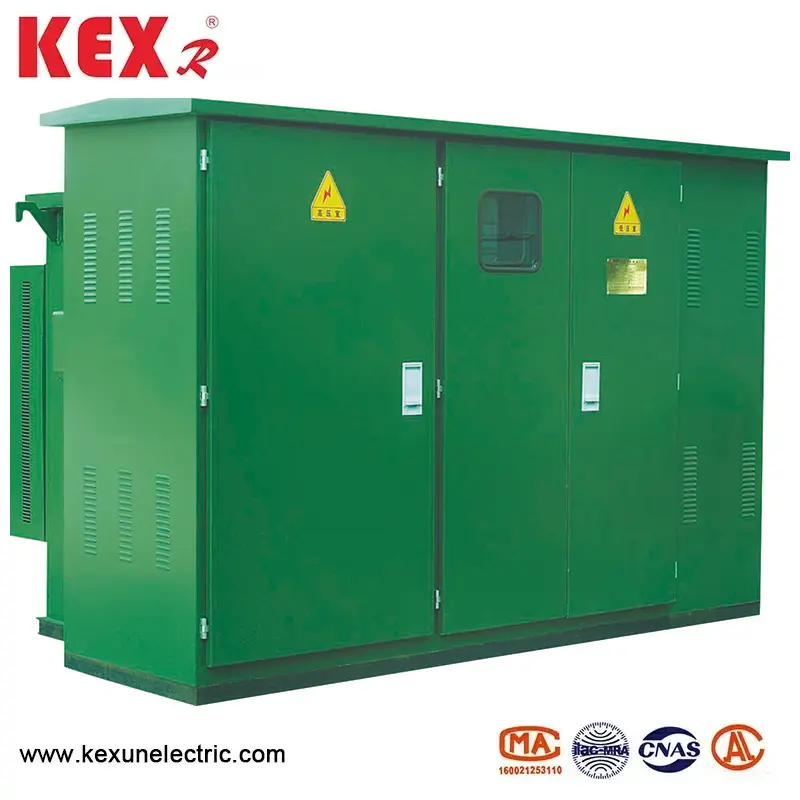

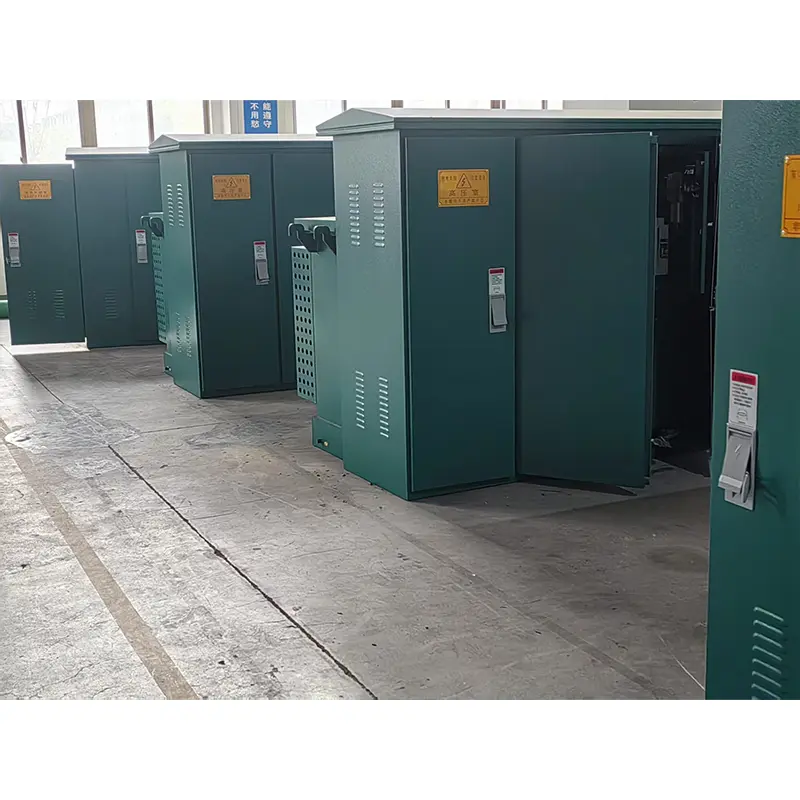

Ameriški tip zaprt transformator
Ameriški tip zaprtega transformatorja, ki ga proizvaja Kexr, dobavitelj prenosa in distribucijske opreme na Kitajskem, je pogosta podstanica, ki se uporablja predvsem v 10 kV distribucijskem sistemu in ima značilnosti kompaktne strukture, priročne namestitve, visoke ravni zaščite in priročnega vzdrževanja.
Model: ZBW-12
Blagovna znamka: Kexr
Model: ZBW-12
Blagovna znamka: Kexr
● Ključne komponente ameriškega tipa Zaprti opis transformatorja
◆ Visokonapetostna enota
Oljno mi je stikalo za obremenitev: tristopenjska operacija (zapiranje odpiranja) mehanska življenjska doba je 2000-krat.
Zaščitna varovalka: neobvezna bay-o-o-net (dvojna občutljiva varovalka) ali vrsta e-stopnje.
Zaščita v celoti (preobremenitev+kratek krog)
◆ Transformator
Ameriški tip zaprti transformator sprejme ameriški standardni vrsto potopitve olja (mineralno olje ali bio-olje neobvezno)
Povezava za vijuganje: △/y (neobvezno za 208y/120V ali 480Y/277V)
Omejitev dviga temperature: ≤ 65K (pri 55 ℃ temperaturi okolice)
◆ Nizka napetostna enota
Konfigurirajte glavni odklopnik (po Nema AB1)
Standardno vezje:
225A Glavno stikalo
8-12 CESTA 20-100A podružnični krog
● Ameriški tip zaprti transformator s pogoji
Temperatura okolice: temperatura okolice ameriškega tipa, zaprtega transformatorja, mora biti -30 ~ 40 ℃
◆ Višina: Ameriški tipa ZBW-12 zaprti transformator je treba namestiti manj kot 4000m
Hitrost vetra: enakovredno 34m/s (ne več kot 700PA)
◆ Vlažnost: Povprečna dnevna relativna vlažnost ni večja od 95%; Mesečna vrednost relativne vlažnosti ni večja od 95%
◆ ŠOKCOOF: vodoravni pospešek ni več kot 0,4 m/s², navpični pospešek
◆ Naklon namestitve ameriškega tipa zaprti transformator: ne več kot 3
◆ Namestitveno okolje: Okoliški zrak očitno ni onesnažen s korozivnimi in vnetljivimi plini, na mestu namestitve pa ni nasilnih vibracij
◆ Pri naročilu tega izdelka, ki presega zgornje pogoje, se lahko pogajate z našim podjetjem.
● Tabela tehničnih parametrov ameriškega tipa zaprti transformator
|
Serijska številka |
Predmet |
Enota |
Tehnični parametri |
|
1 |
Nazivna napetost |
kV |
10/0,4 |
|
2 |
Največja delovna napetost |
kV |
12 |
|
3 |
Nazivna frekvenca |
Hz |
50 |
|
4 |
Nazivna zmogljivost |
kva |
150-1600 |
|
5 |
1min frekvenca moči vzdrži napetost |
kV |
35 |
|
6 |
Strela impulza napetosti |
kV |
75 |
|
7 |
Način hlajenja |
|
Onan |
|
8 |
Prelomni tok visoko napetostne varnostne varovalke |
the |
50 |
|
9 |
Breaking tok vtičnice |
the |
2.5 |
|
10 |
Temperatura okolja |
℃ |
-35 ~ 40 |
|
11 |
Dovoljena temperatura tuljave narašča |
℃ |
65 |
|
12 |
Uredba o napetosti brez obremenitve |
|
± 5% ali ± 2*2,5% |
|
13 |
Nivo hrupa |
db |
50 |
|
14 |
Stopnja IP |
|
IP43 |
● Oris dimenzije ameriškega tipa zaprti transformator
|
ZBW-12 ameriški tipi zaprti standardne dimenzije transformatorja |
|||||||
|
Zmogljivost (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
