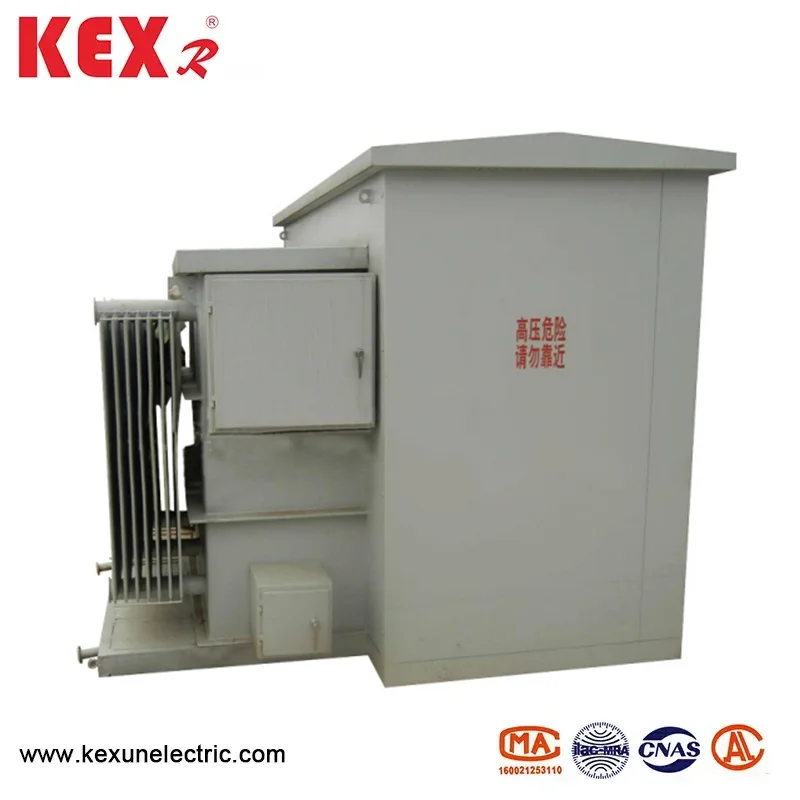

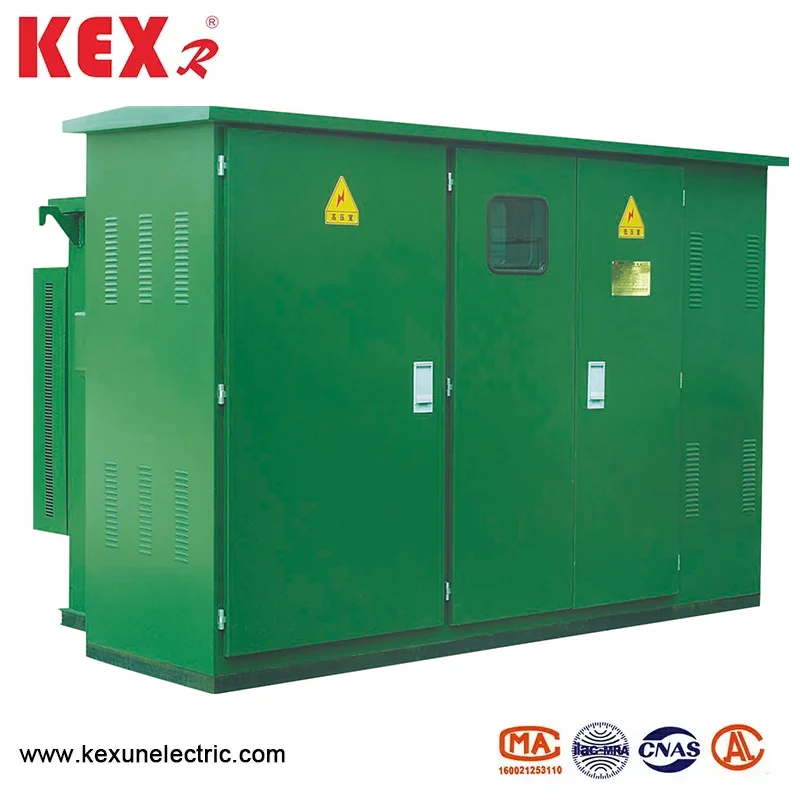

Ameriški transformator, nameščen na blazinici

Ameriški transformator, nameščen na ploščici, ki ga proizvaja China Manufacture Kexun, je integriran in modularni majhni distribucijski transformator, ki ima značilnosti kompaktne strukture, priročne namestitve in dobre zaščite ter se pogosto uporablja v mestnih distribucijskih omrežjih, stanovanjskih prostorih, trgovskih prostorih in industrijski porabi energije.
Model: ZBW-12
Blagovna znamka: Kexr

Pošlji povpraševanje

Opis izdelka

Ameriški transformator, nameščen na tip Typepad, ima naslednje glavne lastnosti.

◆ Kompaktna zasnova

Majhna velikost, manj talnega prostora, primeren za mesta z omejenim prostorom.

Sprejeta je struktura transformatorjev ameriške škatle, ki je običajno nameščena na betonski blazinici.

◆ Predhodno sestavljena struktura

Preden zapustite tovarno, dokončajte integracijo visoko in nizkonapetostnih stikal, transformatorjev in zaščitnih naprav, da zmanjšate delovno obremenitev namestitve na kraju samem.

Sprejeti popolnoma zaprto strukturo, odpornost na vlago, proti prahu in proti koroziji.

◆ Varno in zanesljivo

Sprejeti celotno izolacijsko zasnovo, da zmanjšate tveganje za električni šok.

Ima funkcije preobremenitve, kratkega vezja in temperaturne zaščite ter stalno deluje.

◆ Enostavno vzdrževanje

Sprejeta je ameriška vtična kabelska glava (glava komolca), kar je primerno za hitro namestitev in zamenjavo. Zasnova dostopnih vrat je smiselna in priročna za delovanje in vzdrževanje.

◆ Močna prilagodljivost

Ameriški transformator, nameščen na ploščici, je primeren za zunanje okolje, raven zaščite običajno doseže IP67.

Prilagodljivi dizajn lahko ustreza različnim napetostnim nivojem (na primer 10kV/0,4KV) in zahteve zmogljivosti (na primer 50KVA ~ 1600KVA). ◆

● Skupni scenariji aplikacije ameriškega tipa, nameščenega transformatorja

✅Urbanska distribucijska mreža: Primerno je za preoblikovanje moči ulic in skupnosti ter zmanjšuje zasedeno območje.

✅ Residential Area: Mirno oblikovanje, primerno za oskrbo z električno energijo v stanovanjskih območjih.

✅ Komercialno središče: čudovit in kompakten, ne da bi vplival na videz mesta.

✅Industrijski park: prilagojen surovemu okolju z visoko zanesljivostjo.

✅ Tremna poraba energije: na primer gradbena mesta, razstave itd., Ki je primerna za hitro uvajanje.

● Tehnični parametri transformatorjev, ki jih uporablja ameriški transformator, nameščeni na ploščici

Serijska številka	Predmet	Enota	Tehnični parametri
1	Nazivna napetost	kV	10/0,4
2	Največja delovna napetost	kV	12
3	Nazivna frekvenca	Hz	50
4	Nazivna zmogljivost	kva	150-1600
5	1min frekvenca moči vzdrži napetost	kV	35
6	Strela impulza napetosti	kV	75
7	Način hlajenja		Onan
8	Prelomni tok visoko napetostne varnostne varovalke	the	50
9	Breaking tok vtičnice	the	2.5
10	Temperatura okolja	℃	-35 ~ 40
11	Dovoljena temperatura tuljave narašča	℃	65
12	Uredba o napetosti brez obremenitve		± 5% ali ± 2*2,5%
13	Nivo hrupa	db	50
14	Stopnja IP		IP43

◆ Primerjava izgube različnih vrst transformatorjev

Zmogljivost (KVA)	Napetost9 (kV)		Povezovalna skupina	Ne-nalaganje trenutnega%			Brez izgube obremenitve %			Impedanca napetost%	Izguba obremenitve (W)
Zmogljivost (KVA)	Hv	Lv	Povezovalna skupina	S9	S10	S1	S9	S10	S1	Impedanca napetost%	Izguba obremenitve (W)
160	10 ± 5 Ali2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Tabela tehničnih parametrov sprejetega stikala za obremenitev

Predmet	Ime	Enota	315a	630A
Nazivna napetost		KV	12	12
Max tok		A	315	630
Nazivna frekvenca		Hz	50	50
Nazivni zaključni tok kratkega stika		The	31.5	50
Nazivna kratkoročna vzdrži tok		The	12.5	50
Nazivni kratkoročni čas zdrži		S	2	2
Mehansko življenje		Čas	2000	2000
Impulzni test strele	Faza do tal	KV	75	75
Impulzni test strele	Izolacijski zlom		85	85
1min delovna frekvenca vzdrži napetost	Faza do tal		42	42
1min delovna frekvenca vzdrži napetost	Izolacijski zlom		48	48
Nazivni vrh vzdrži tok		The	31.5	50

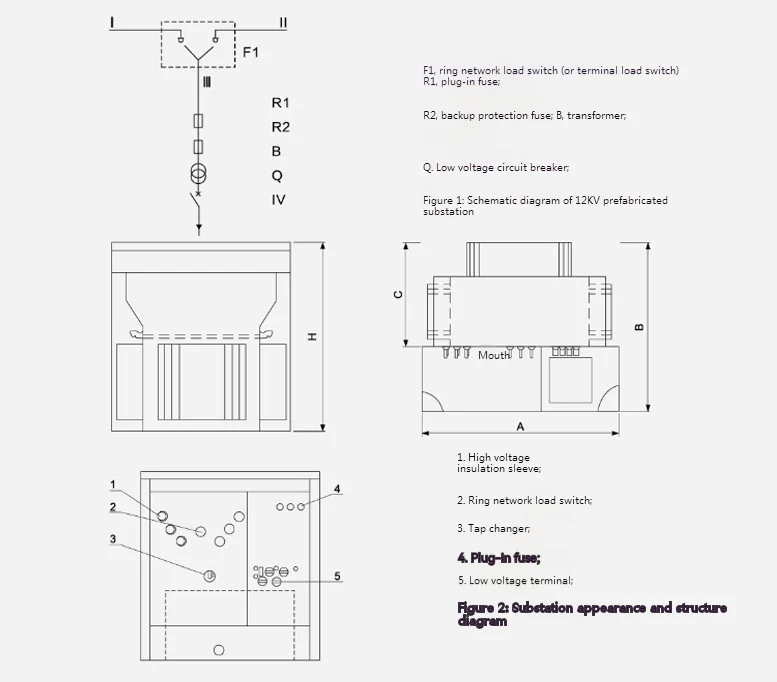

◆ Dimenzije ameriškega tipa, nameščenega transformatorja

American Type Pad Mounted Transformer

ZBW-12 vnaprej nameščene ameriške dimenzije podstanice tipa
Zmogljivost (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Hot Tags: Ameriški transformator, nameščen s strani
