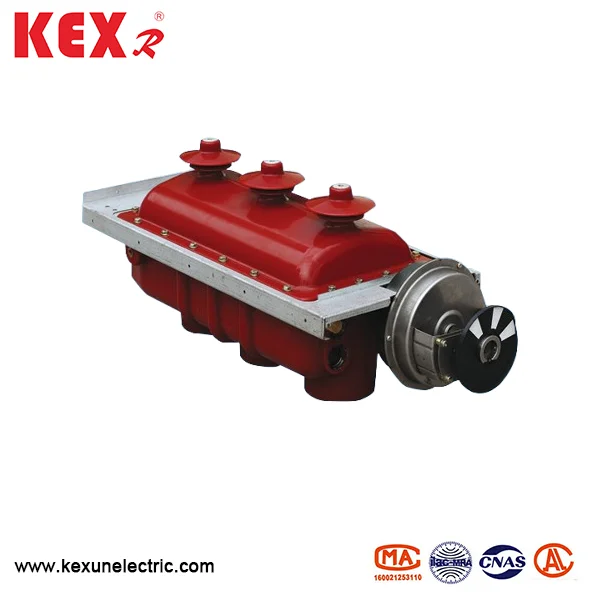

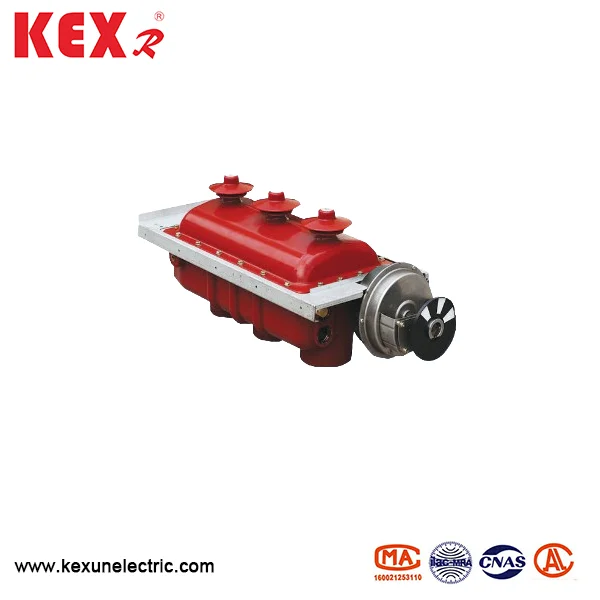

FLRN48-12D TIP SF6 SKLASOR
FLRN48-12D Type SF6 Switch Switch je izdelek za obremenitev, ki ga je leta 2008 neodvisno razvil Kexun v China Factory, ki se uporablja za glavno enoto obroča XGN15-12SF6. Ima visoko ekonomijo, varnost in zanesljivost, preprosto strukturo, prilagodljivo delovanje, zanesljivo zaklepanje in priročno namestitev.
Model: FLRN48-12D
Blagovna znamka: Kexr
Model: FLRN48-12D
Blagovna znamka: Kexr

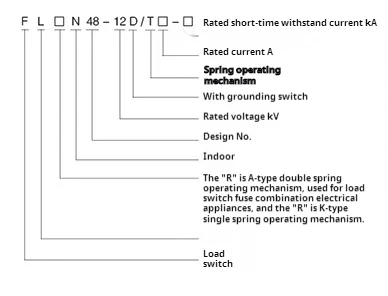

● Pomen modela

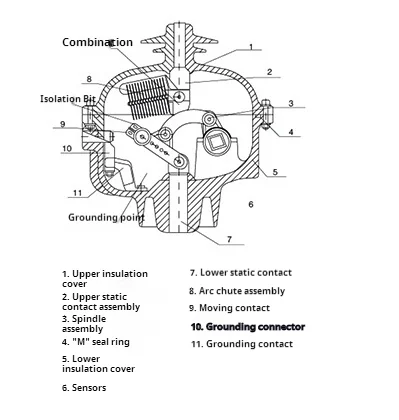

● Struktura in načelo
Glavni vezje in ozemljitveno vezje stikala za obremenitev SF6 tipa FLRN48-12D so v izolacijski lupini, izdelani iz epoksidne smole, zaprti s postopkom APGI, ki ima prednosti dobrega izolacijskega učinkovitosti in okolja proti onesnaževanju. Izolacijska lupina je sestavljena iz zgornjega izolacijskega pokrova in spodnjega izolacijskega pokrova, ki je napolnjen s plinom SF6 z relativnim tlakom 0,4B. Spodnji izolacijski pokrov sprejme lokalne membranske ukrepe, ki so bili v tanki steni in debeli, da bi zagotovili, da se v primeru nesreče po prelomu varnostnega filma pritisk pretiranega tlaka SF6 kapljic, plin pa se neposredno razprši na zadnji del kabineta, da se zagotovi osebna varnost.
◆ Izpolnite standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 itd ..
● Uporaba pogojev
Temperatura okolice: temperatura okoli stikala za obremenitev sf6 FLRN48-12D
Mora biti -40 ~ 40 ℃
◆ Vlažnost: Največja povprečna relativna vlažnost je ≤ 95% na dan in ≤ 100% na mesec.
◆ Višina: FLRN48-12D SF6 Stikalo SF6 mora biti nameščeno na nadmorski višini spodaj
2000m.
◆ Seizmična sposobnost: ≤8
◆ Okoliški zrak mora biti brez očitnega onesnaževanja, kot so jedko, vnetljiv plin in vodna para, in ne bi smelo biti pogoste nasilne vibracije.
● Tehnični parametri stikala FLRN48-12D tipa SF6
|
Predmet |
Enota |
FLRN36-12D/T630-20 |
FLRN36-12D/100-50 tip |
|
Nazivna napetost |
KV |
12 |
12 |
|
Nazivna frekvenca |
Hz |
50 |
50 |
|
Nazivni tok |
A |
630 |
100 |
|
1min frekvenca moči vzdrži napetostno interfazno/zlom |
KV |
42/48 |
42/48 |
|
Strela impulza vzdrži napetostno interfazo/zlom |
KV |
75/85 |
75/85 |
|
5 min 0Gauge ocenjena frekvenca moči vzdrži napetost |
KV |
24 |
24 |
|
Nazivni tok toplotne stabilnosti 3 sekunde /2 sekundi |
The |
20/20 |
20/20 |
|
Nazivni dinamični stabilen tok （Peak） |
The |
50/50 |
50/50 |
|
Nazivni zaključni tok kratkega stika |
The |
50/50 |
125/50 |
|
Nazivni tok, ki je v zaprti zanki |
A |
630 |
|
|
Nazivni tok, ki prekine aktivno obremenitev |
A |
630 |
|
|
Nazivni kabelski polnilni tok |
A |
10 |
10 |
|
Nazivni prelomni tok s kratkim stikom |
The |
|
50 |
|
Nazivni prenosni tok |
A |
|
1700 |
|
Vrsta varovalke |
|
|
XRNT-12KV/100A |
|
Vpliv varovalk vrže energijo |
J |
|
1 ± 0,5 |
|
Mehansko življenje |
Čas |
5000/2000 |
3000/2000 |
|
Razdalja med nabitimi telesi in relativno izolacijo zraka |
mm |
≥125 |
≥125 |
|
SF6 plin |
lokal |
0.4 |
0.4 |
|
Sinhronizacija odpiranja in zapiranja |
MS |
≤2 |
≤2 |
|
Upornost glavnega vezja |
dojenček |
≤65 |
≤65 |
