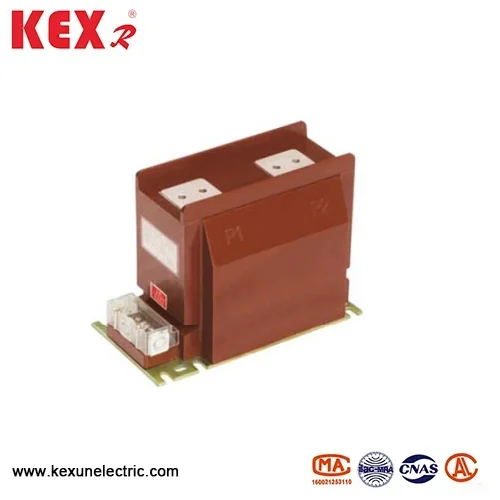

Transformator jedrnega ravnovesja v omarici s plinom

● Reševanje modela Transformerja jedrnega ravnovesja v kabinetu s plinom:

L: Trenutni transformator

ZZ: Vrsta objave

B: Navijanje z zaščitno fazo

J: Okrepljena izolacija 9: Serijska številka oblikovanja

12: Nazivna napetost 12kV

● Strukturne značilnosti transformatorja Transformerja s plinom napolnjene s plinom:

 ▶ Način izolacije: Epoksi vlivanje vakuuma.

 ▶ Vrsta namestitve: Notranja fiksna vrsta.

 ▶ Konfiguracija navitja: dvojno navijanje (meritev+zaščita)

 ▶ Ocena zaščite: IP54 (proti prahu in prah)

◆ Raven izolacije plina, napolnjenega s plinskim, jedrnim transformatorjem:

▶ Frekvenca moči vzdrži napetost: 42kV/1min (frekvenca moči vzdrži).

▶ Impulz strele: 75kV (vrh) (strela)

◆ Mehanske značilnosti plinskega napolnjenega jedra toka Transformer: ▶ Način namestitve: navpična ali vodoravna namestitev (ki jo mora označiti proizvajalec), ki povezuje

terminal

▶ Primarna stran: M12 Priključek vijaka. Sekundarna stran: 6mm² stiskalni terminal.

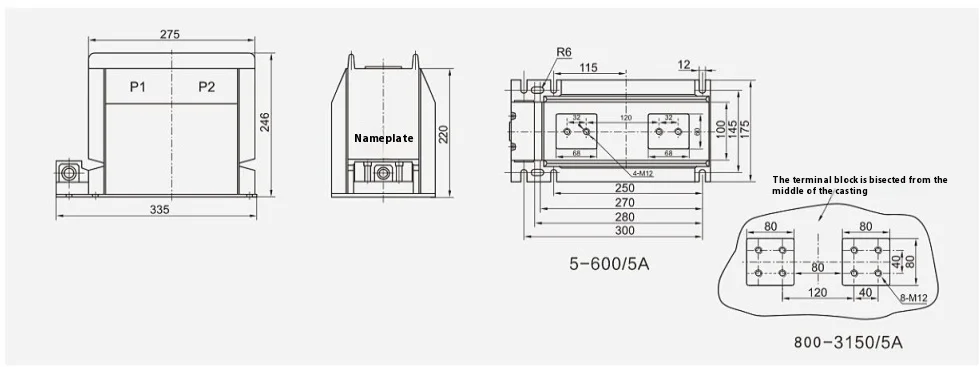

● Skupne dimenzije transformatorja jedra v glavnem preostalih tokovnih tokov
