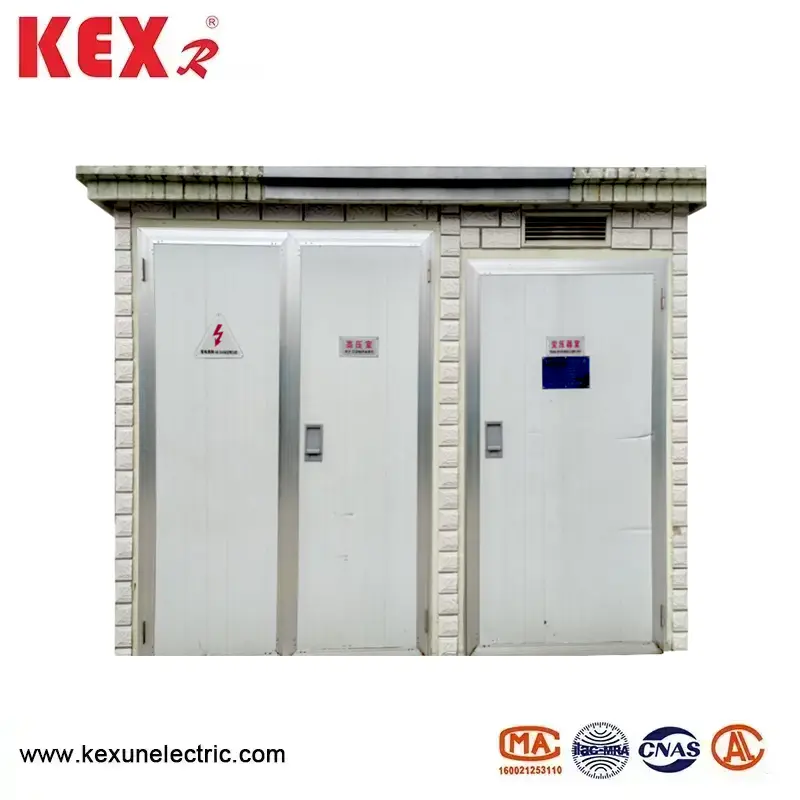

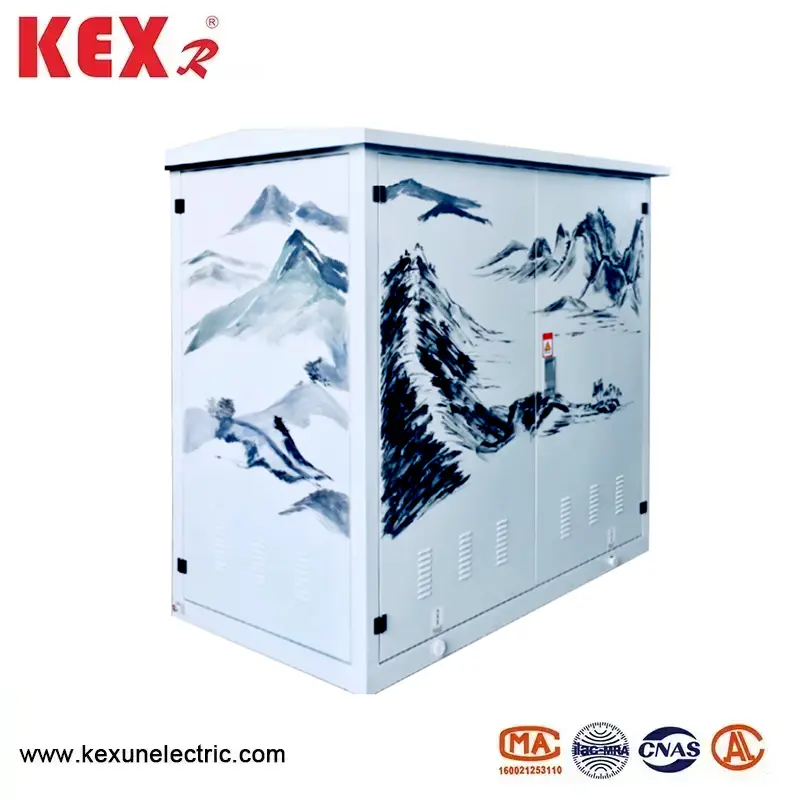

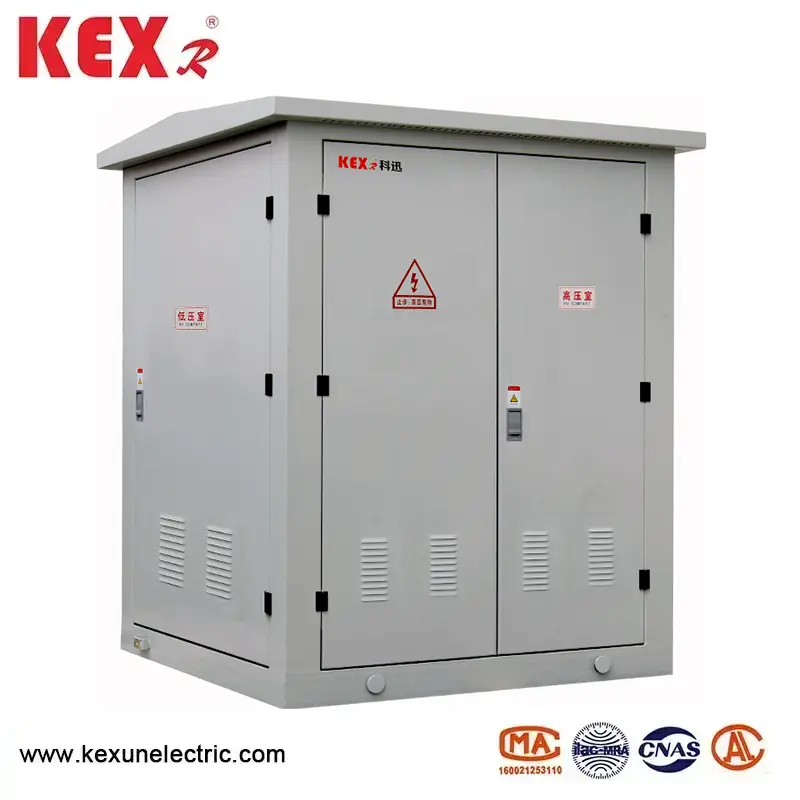

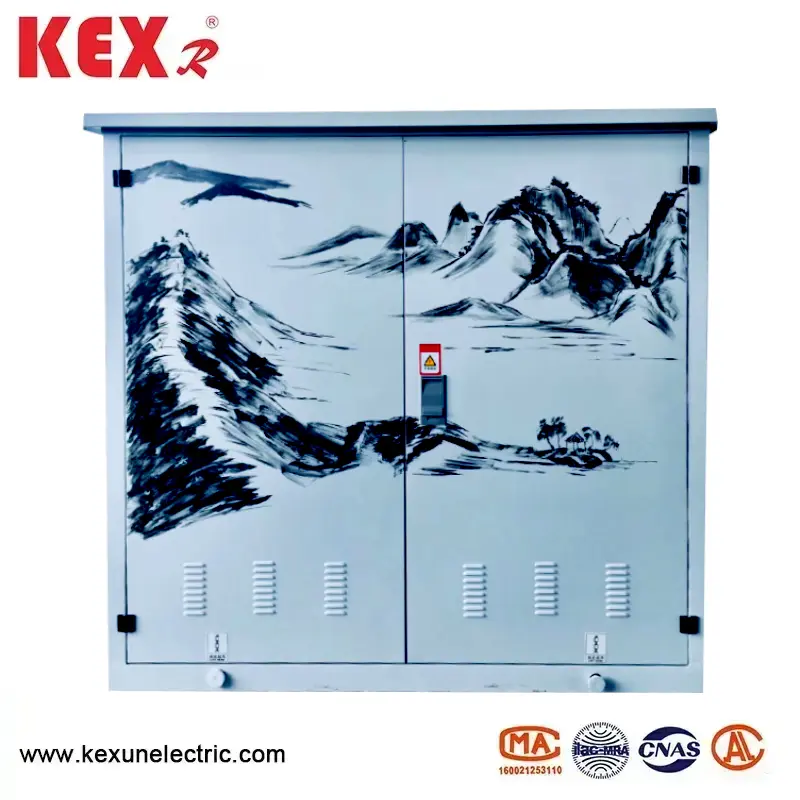

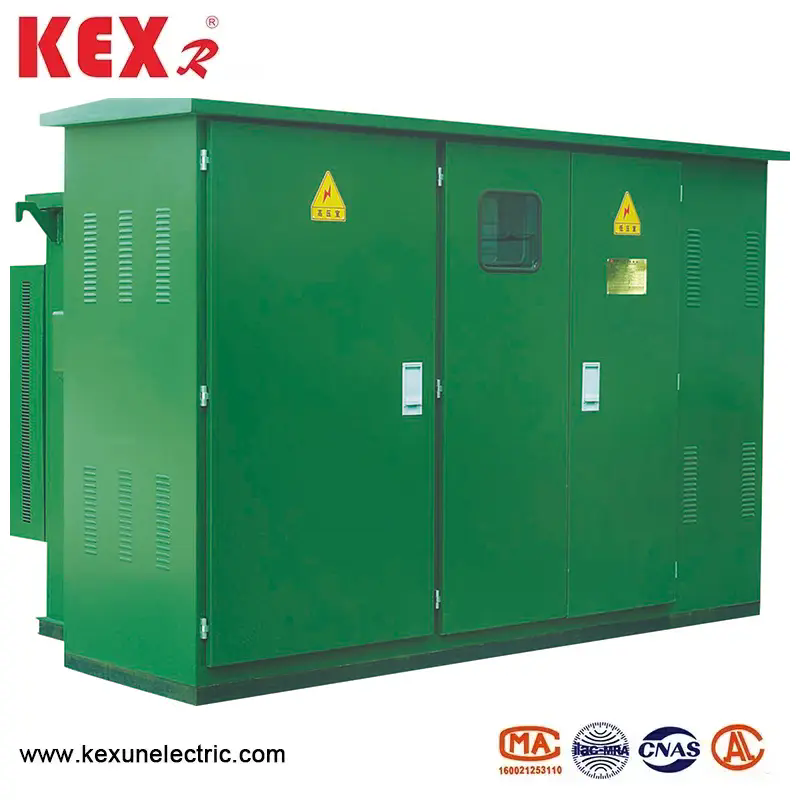

Urbana distribucijska podstanica

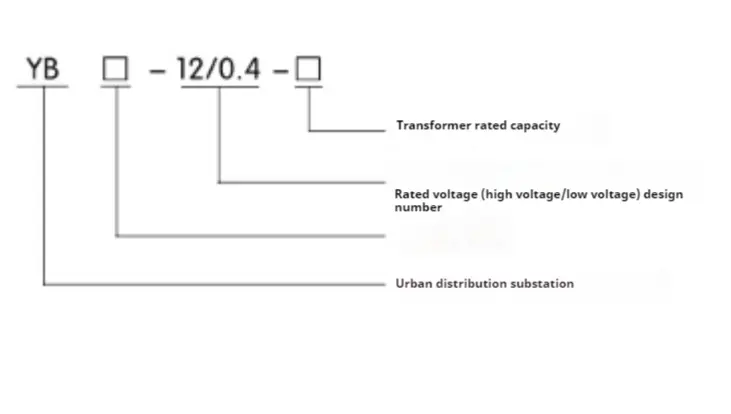

● Pomen modela

● Uvedba izdelka YB-12 tipa Urbana distribucijska podstanica

◆ Integralna struktura

Urbana distribucijska podstanica, ki je v glavnem razdeljena na tri dele: visokonapetostni stikalni prostor, prostor za transformator in nizkonapetostno stikalno sobo, ki jo je mogoče prevažati ločeno.

Podstavek sprejme edinstveno zasnovo disipacije v velikem ciklu, da se zagotovi raven dviga temperature izdelka, ločeno tesnjenje med prostori pa ne bo tvorilo izmenjave toplote med prostori.

Lupina urbane distribucijske podstanice je narejena iz kakovostne plošče iz nerjavečega jekla.

Vsi deli konstrukcije jeklene plošče so bili podvrženi posebni protikorozijski obdelavi, konstrukcija plošče iz nerjavečega jekla pa ima močno korozijsko odpornost in dobro mehansko trdnost.

THS podstani je mogoče neposredno namestiti v zaprtih prostorih brez dodatnih gradbenih temeljev, ki prihrani stroške in prostor in je primerna za namestitev.

◆ Visokotlačna komora SF6, napolnjena s plinom, neodvisno razvito s strani našega podjetja, je sprejeta za visoko napetost, vse stikalne naprave in avtobuse pa so zapečatene v zaprti škatli iz nerjavečega jekla, brez izpostavljenega napolnjenega telesa zunaj. Varno delovanje in velika zanesljivost; Popolnoma modularni dizajn, vsi moduli lahko uresničujejo način povezave stranske vtičnice in najvišje razširitve glede na zahteve po porabi energije in v največji meri ustrezajo potrebam napajalne sheme.

◆ Nizka tlačna komora Nezvočna dovoda in odtočne črte z nizko napetostjo so narejeni iz novih oblikovanih odklopnikov, ki so majhni, brez lokov in jih je enostavno zamenjati. Večfunkcionalni inteligentni celovit krmilnik zaščite in nova integrirana reaktivna kompenzacijska naprava.

Prosor transformatorja Transformator je popolnoma izoliran z epoksi smolo, stopnja izolacije in toplotne odpornosti pa je f, transformator pa nima materialov, ki podpirajo zgorevanje, in ne proizvaja nobenega plina ali drugih vmesnih izdelkov, ki med delovanjem ne bodo pripomogli k okolju, zato ima značilnosti dobrega ognjenega zaščite in energije.

◆ Notranja povezava Napetostni transformator in kitajsko trdno stikalo povezujejo s trdnimi izoliranimi kabelskimi dodatki, ki so varni, zanesljivi in ​​popolnoma izolirani.

● Visokotlačni stran

Visoka napetost inteligentne integrirane podstanice je na splošno zaščitena s kombinirano električno napravo za stikalo obremenitve. Ko se varovalka razstreli v eni fazi, trifazni izleti. Stikalo za obremenitev lahko izberete iz stisnjenega zraka, vakuuma, žveplovega heksafluorida itd., Delovni mehanizem pa lahko razporedimo za uresničitev samodejne nadgradnje. Varovalka je visokonapetostna varovalka, ki omejuje tok z napadalcem, ki ima zanesljivo delovanje in veliko prelomno zmogljivost. Za glavne tehnične parametre glejte spodnjo tabelo. Za transformatorje nad 800KVA lahko za zaščito izberete vakuumske vezje, kot so Zn12, Zn28 in VS1.

● Nizka tlačna stran

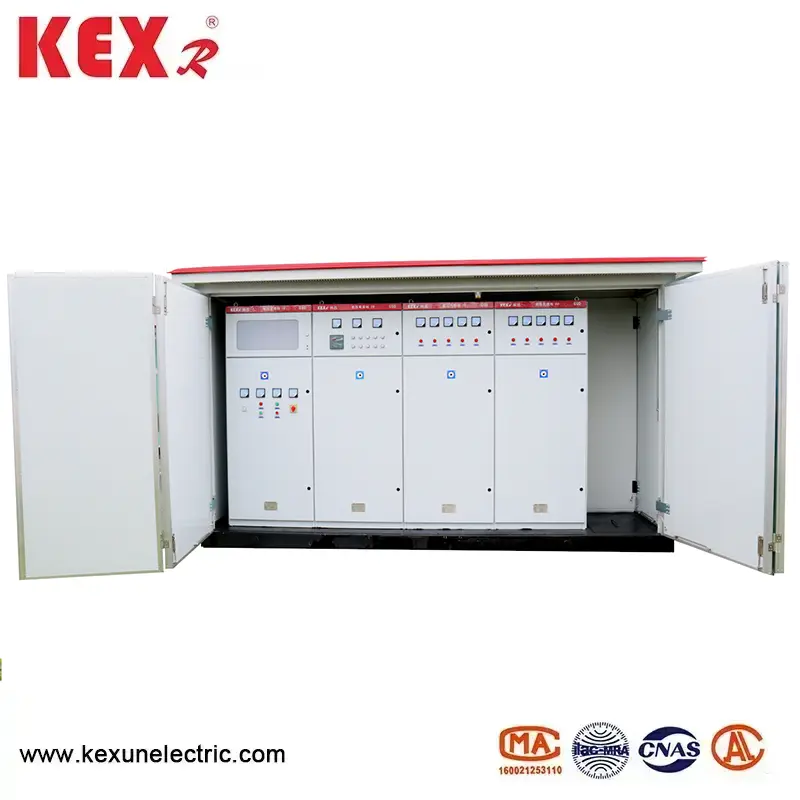

Glavno stikalo na nizkonapetostni strani sprejme univerzalni ali inteligentni odklopnik za selektivno zaščito; Stikalo izhoda sprejme novo vrsto stikala za plastično lupino z majhno glasnostjo in kratkim lokom, do 30 vezja; Inteligentna naprava za samodejno sledenje reaktivni kompenzacijski kompenzaciji ima kontaktor in brezkontaktne načine preklopa, ki jih lahko izbirajo uporabniki.

● Transformator urbane distribucijske podstanice

Inteligentna integrirana podstanica sprejme transformatorje serije S9, S10 in S11 z nizko izgubo, oljno, oljno, ki je popolnoma zaprta, poleg tega pa lahko izbere tudi smolo-oslabilno-majhne ali nomex papirnatim, izoliranim okolju prijaznim transformatorjem suhega tipa. Dno je opremljeno z vozičkom, transformatorji pa lahko zlahka vstopijo in izstopijo.

◆ Tehnični parametri stikala za obremenitev

◆ Tehnični parametri visoke napetostne varovalke

◆ Tehnični parametri nizkonapetostnih odklopnikov

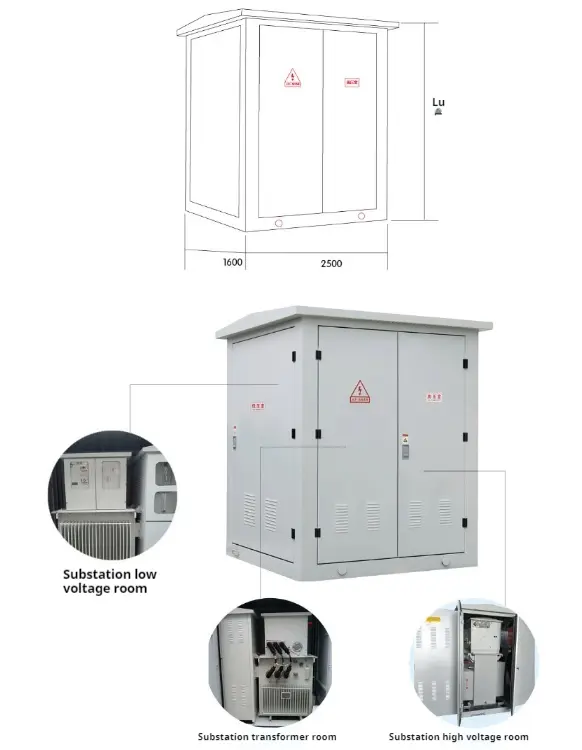

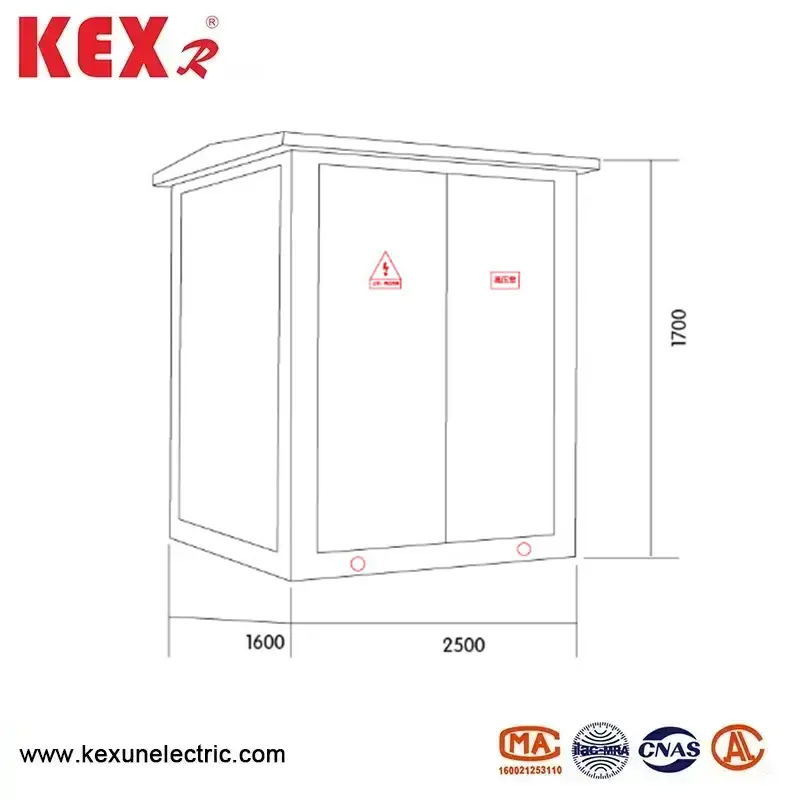

● Dimenzijski diagram postavitve
