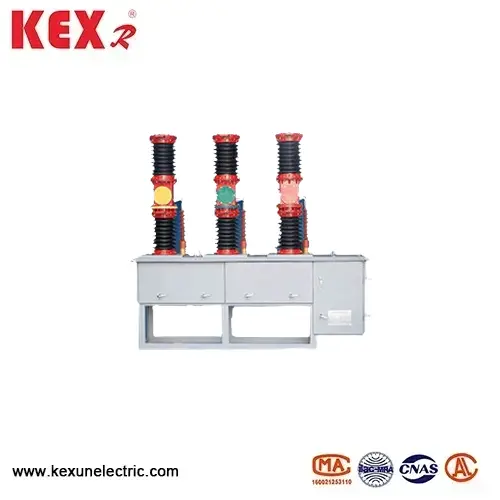

ZW7A Zunanji visokonapetostni vakuumski interupter z visoko napetostjo

ZW7A Outdoor visokonapetostni vakuumski interupter, ki ga je proizvajal Kexr, proizvajalec na Kitajskem, je zunanji visokonapetostni interpidter, primeren za 40,5kV napetostni razred, ki se uporablja predvsem za odhodne linije podstanice, porazdelitev energije in intemacijskih podjetij in ima za to, da je v okviru sistema in intelektualne zmogljivosti, in ima lastnosti, ki so bile primerne, in ima lastnosti, ki so bile sposobne, in ima lastnosti, ki so bile sposobne, in ima lastnosti, ki so bile sposobne, in ima značilnosti, ki so bile sposobne, in ima značilnosti, ki so bile sposobne, in ima značilnosti, ki so bile sposobne, da se in inteligentne zmogljivosti, in ima značilnosti, ki so bile sposobne, in ima značilnosti, ki so bile sposobne za prelomne zmogljivosti, in je značilnosti, ki so bile sposobne, in ima lastnosti, ki so bile sposobne za prelomno zmogljivost, in je značilnosti, ki jih je mogoče prebiti.
Model: ZW7A-40.5
Blagovna znamka: Kexr

Pošlji povpraševanje

Opis izdelka

● ZW7A Zunanji visokonapetostni ac vakuumski internupični izdelki z visokonapetostnimi funkcijami

◆ Visoka napetostna zasnova

Nazivna napetost zunanjega visokonapetostnega vakuumskega prekinitve zunanjega vakuuma ZW7A je 40,5kV, kar je primerno za 35kV napajalne sisteme (kot sta vetrna moč in fotovoltaične ojačitvene postaje). Tehnologija za gašenje vakuumskih lokov, brez olja, brez SF, varstva okolja in brez vzdrževanja.

◆ Zunanja popolnoma zaprta konstrukcija

Zw7a zunanji visokonapetostni vakuumski interupter z visokonapetostnim izmeničnim vakuumom sprejema silikonski gumijasti rokav, UV-odporni, proti protipoltam, zaščitnim razredom IP67 (prah in vodoodporen). Trdna tesnilna drog (neobvezno): Epoksi smola se vlije za izboljšanje izolacijske zmogljivosti, ki je primerna za visoko vlažnost in solno megle.

◆ Inteligentni nadzor (neobvezno)

Zaščitna naprava, ki temelji na mikroračunalniku: podpira pretirano tok, hiter prelom in zaščito pred zaporedjem. Samodejno ponovno merjenje (nastavljivo za 1 ~ 3 -krat) za izboljšanje zanesljivosti napajanja. Komunikacijski vmesnik: ZW7A Outdoor visokonapetostni ac vakuumski interpot podpira 4G/GPRS in RS485 ter se povežite s sistemom SCADA.

◆ Mehanizem delovanja visoke zanesljivosti

Mehanizem za shranjevanje vzmetne energije (električno+ročno delovanje):

Shranjevanje električne energije: DC220V/AC220V Izbirno. Ročno sproščanje zavor: Mehansko spopadanje v primeru nujnih primerov. Mehanska življenjska doba: ≥10.000 krat, električna življenjska doba ≥5.000 krat (ocenjena tok)

● Tipični scenariji uporabe ZW7A Outdoor visokonapetostni izmenični vakuumski interupter

◆ 35kV Podstavka: ZW7A Zunanji visokonapetostni ac vakuumski interupter je primeren za odhodni odklopnik in zaščito sekcije.

◆ Novo energijsko proizvodnjo energije: stikala vetrne energije in fotonapetostnih ojačevalnih postaj.

◆ Industrijska in rudarska podjetja: zaščita velikih visokonapetostnih motorjev in transformatorjev.

◆ Železniški vlečni napajalnik: 35kV distribucijski sistem elektrificirane železnice.

● Tehnični parametri ZW7A Outdoor visokonapetostni ac vakuumski interupter

Številka	Predmet		Enota	Podatki
1	Nazivna napetost		KV	40.5
2	Nazivna frekvenca		Hz	1250 ，1600,2000
3	Nazivni tok		A	20，25,31.5
4	Nazivni prelomni tok kratkega stika		The	50,63,80
5	Nazivno vzdržljivost toka (Peak)			20，25,31.5
6	Nazivna kratkoročna vzdrži tok			31.5
7	Nazivni zaključni tok kratkega stika			80
8	Nazivno delovno zaporedje			O-0.3S-Co-180S-Co
9	Mehansko življenje		Čas	10000
10	Nazivni kratki tok kratkega stika prelomnih časov		Čas	20
11	1Min working frequency withstand voltage	(mokra) faza do faze/tal	KV	80
11	1Min working frequency withstand voltage	(suho) faza do faze/tal	KV	95
12	Svetlobni impulz vzdrži napetostno fazo do faze/ozemljitve		KV	180
13	Dovoljena debelina obrabe dinamičnih in statičnih stikov		mm	3
14	Neto teža		kg	Približno 600
15	Kontaktna razdalja		mm	22 ± 2
16	Kontaktni kap stika		mm	4 ± 1
17	Povprečna hitrost odpiranja		m/s	1,3 ~ 1,8
18	Povprečna hitrost zaključka		m/s	1,0 ~ 1.7
19	Stik za zaključni čas		MS	≤3
20	Sinhronizacija trifaznega odpiranja in zapiranja		MS	≤3
21	Upornost glavnega vezja		dojenček	≤100
22	Čas zapiranja		MS	≤150
23	Odpiralni čas		MS	≤60
