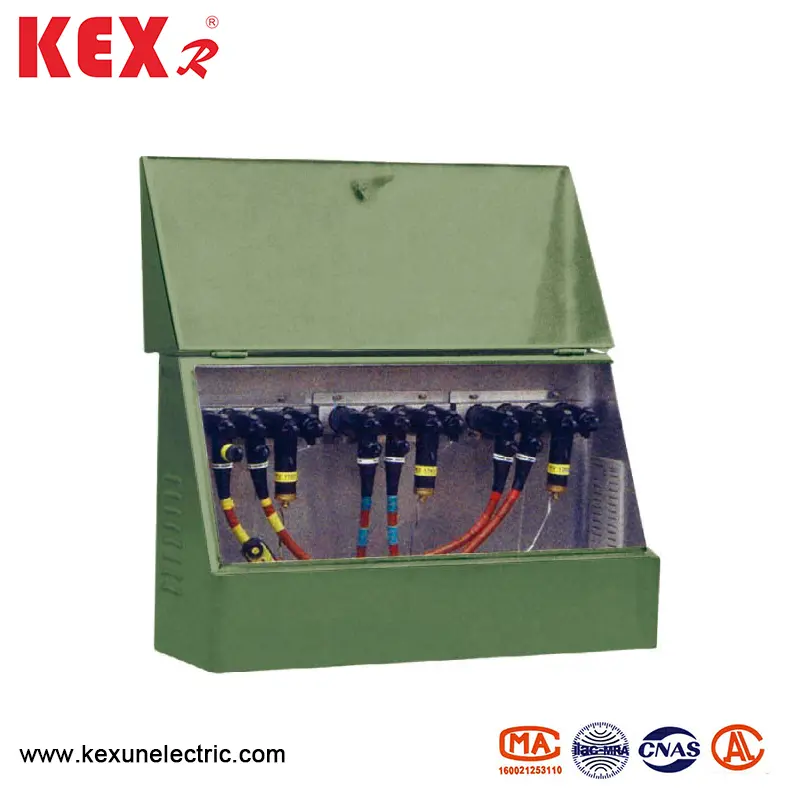

25kV ameriška kabelska podružnica

● Pogoji uporabe

25KV ameriška kabelska podružnica je primerna za uporabo pod naslednjimi pogoji.

▶ Temperatura okolja: med -30 in 40 ℃

▶ Hitrost vetra: pod 34m/s (manj kot 700PA)

▶ Vlažnost: dnevna povprečna vlaga manj kot 95%; mesečna povprečna vlažnost manj kot 90%

▶ Shock odporni: vodoravni pospešek ni večji od 0,4 m/s, navpični pospešek pa ne več kot 0,15 m/s.

▶ Naklon mesta namestitve: manj kot 3 °

▶ Namestitveno okolje: Okoliški zrak ameriške kabelske podružnice DFW tipa 25KV ne smete onesnažiti s korozivnim, gorljivim plinom, vodnim paro itd., Na mestu namestitve pa ni nasilnih vibracij.

● Pomen modela

● Tehnični parameter

● Primer diagrama 25 kV ameriške kabelske podružnice

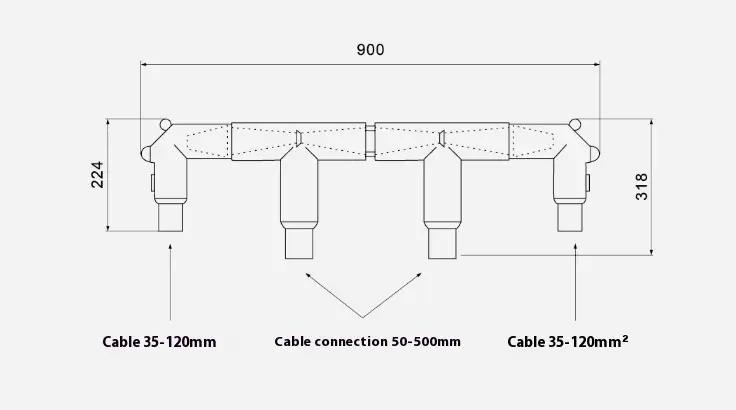

Če 25KV ameriške kabelske podružnice zaradi omejitve mesta ni mogoče postaviti, ga lahko neposredno kombinirate s kabelskimi sklepi, da tvorijo več kablovskih vej (vodila ni potrebna, metoda povezave pa je prikazana v naslednjem primeru) in nameščena v kabelskem jarku ali na drugih mestih. Primer 1 Vsaka skupina štirih dohodnih in odhodnih linij (2 × 600A+2 × 200A) je sestavljena iz dveh kablovskih konektorjev T-II, dveh komolčnih konektorjev in vmesnega konektorja. T-ⅱ Kabelski konektor 200A je priključen na komolčni kabelski konektor (druga stran je povezana z vse izoliranim oksidnim odvodnikom).

Za primere velikosti glejte spodnjo sliko:

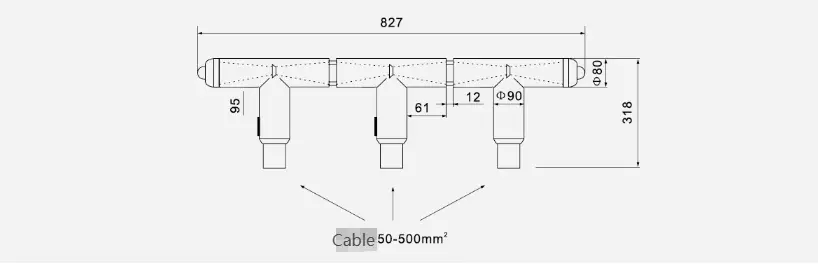

Primer 2 Tri dostopne vrstice (3x600A) Vsaka faza je sestavljena iz treh kabelskih priključkov v obliki črke T in dveh vmesnih priključnih konektorjev. Za dimenzije in primere glejte spodnjo sliko:

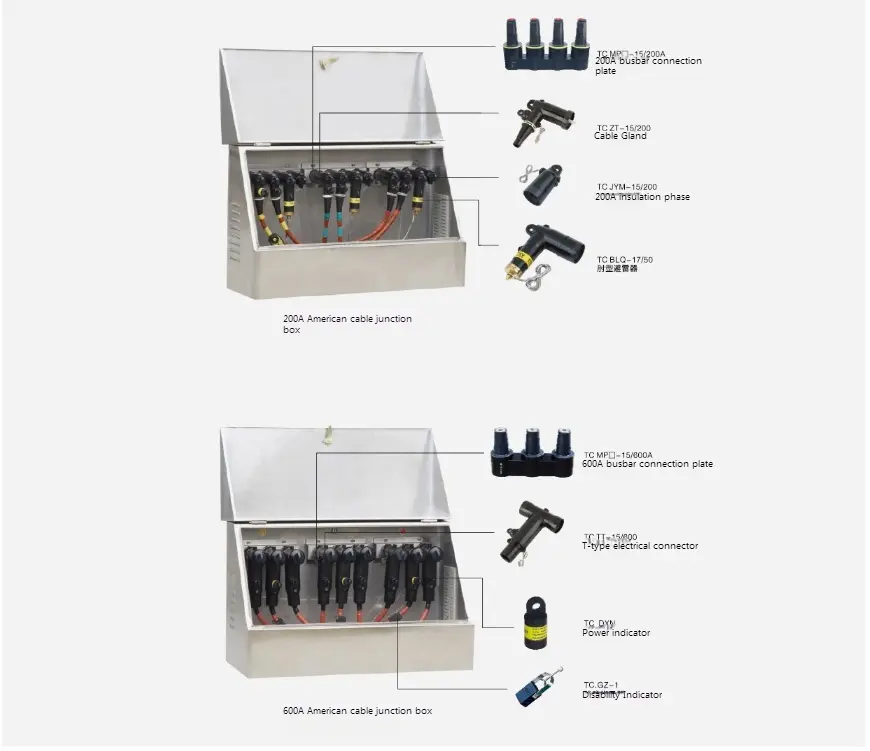

● Primer diagram
