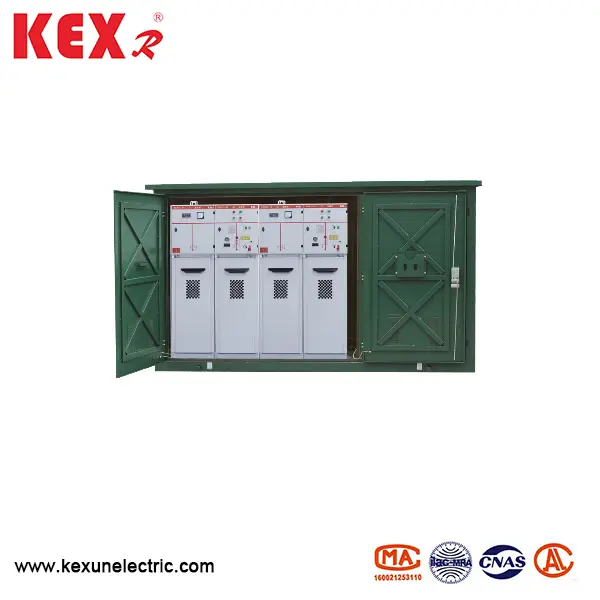

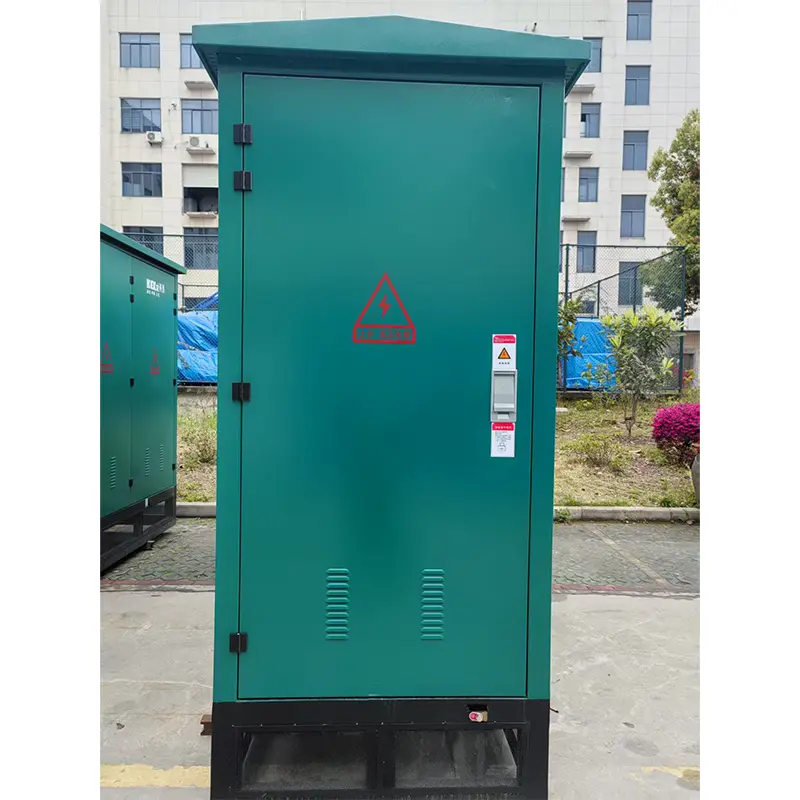

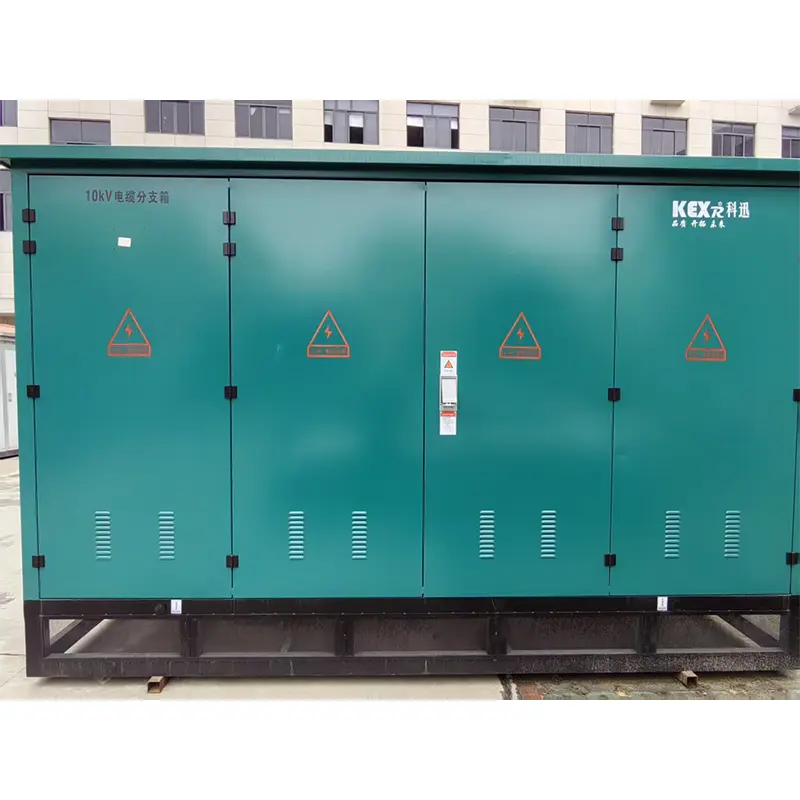

KRAJNA POVEZAVA KLJUČBA

● Pregled izdelka

DFW obremenitvena kabelska veja je sestavljena s tristopenjskim stikalom za obremenitev SF6, z domiselnim ločevanjem levih in desnih dohodnih in odhodnih linij, minimalno konstrukcijsko zasnovo in najmočnejšo funkcijo konfiguracije kabla, z do 8 vhodnimi in odhodnimi črtami. Podružnica ne ohranja samo prednosti tradicionalnega polja za pipo, ampak ima tudi nekaj prednosti v omrežnem omrežju, zato je idealna oprema za obnovo mestnega omrežja. Majhna velikost, brez vzdrževanja, dobra tehnična ekonomija, velika zanesljivost, preprosta namestitev in priročna uporaba. Kabelska veja s stikalom SF6 je značilna v tem, da so v škatli trije predelki, od katerih je eden zapečaten, zapečaten predal pa je napolnjen z mikro stispiranim žveplovim heksafluoridnim plinom, v katerem se hkrati izklopi več kot ena skupina obremenitev. Operacijski mehanizem stikala za obremenitev je nameščen v operacijskem pogonskem prostoru, v kablu so kabelski stebri in kabelski sponki, kabelski sponki pa so priključeni s stikalom za obremenitev. Stikala za obremenitev v zaprtem predelu stikala za obremenitev so dinamična tabela in statična stikala za obremenitev stika, vrteča se gred vsakega stikala za obremenitev pa je pritrjena na simetričnem sektorju okoli gredi s tremi sloji. Kabli v kablu so razvrščeni v tri faze, trije kabelski terminali v vsaki skupini pa so porazdeljeni vzporedno in poševno navzdol. Vsak kabelski terminal je navpično povezan s kabelskim kupom, tri kabelske linije pa so vzporedne med seboj. Zaprti prostor ima cevovod za razbremenitev tlaka.

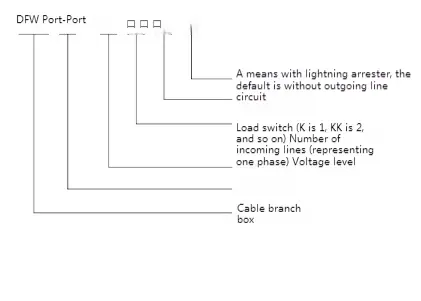

● Pomen modela

● Tehnični parameter

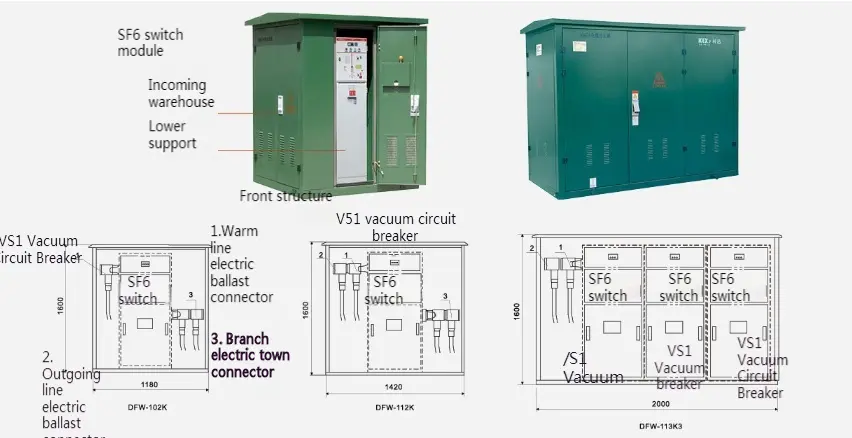

● Oris diagram

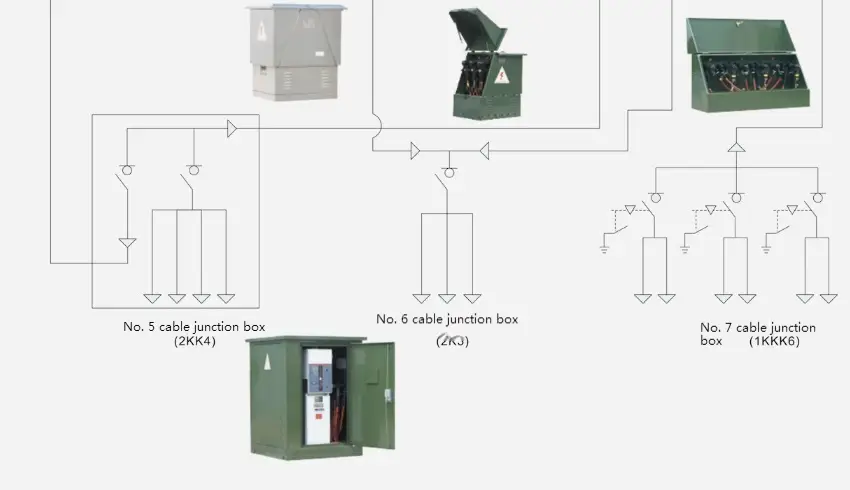

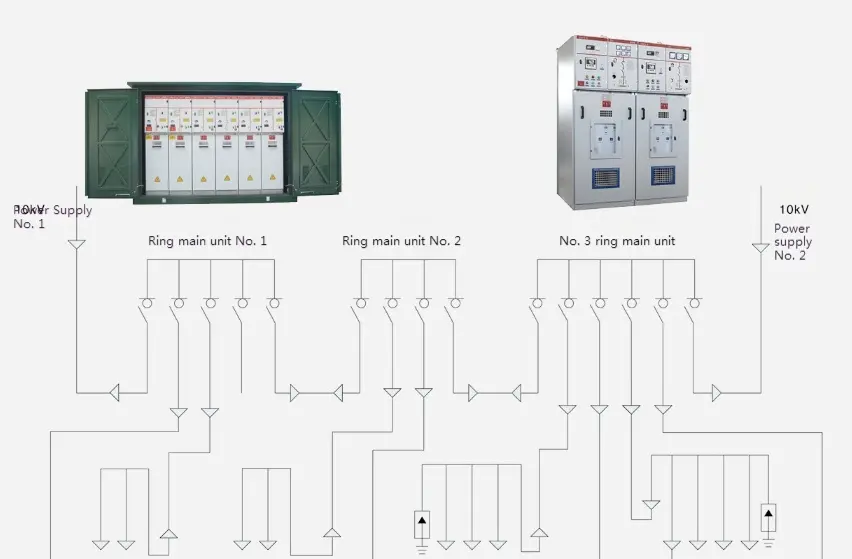

● Tipičen diagram sheme ožičenja

● Shematski diagram škatle za vejo kabla s stikalom za obremenitev SF6

● KRAJNA POVEZAVA KEMBA SKLASA Z VAKUUMNIMI stikalom (vakuumski odklopnik)

Sprejemajte domači visokokakovostni sklop vakuumskih obremenitev, spretno ločite leve in desne dohodne in odhodne črte, najmanjša konstrukcijska zasnova, najmočnejša funkcija konfiguracije kabla, dohodne in odhodne črte pa lahko dosežejo 8 kanalov. Podružnica ne ohranja samo prednosti tradicionalnega polja za pipo, ampak ima tudi nekaj prednosti v omrežnem omrežju, zato je idealna oprema za obnovo mestnega omrežja. Majhna velikost, brez vzdrževanja, dobra tehnična ekonomija, velika zanesljivost, preprosta namestitev in priročna uporaba. Kabelska veja z vakuumsko obremenitvijo (vakuumski odklopnik) je značilna v tem, da so v škatli trije predelki, od katerih je eden zaprti, delovni mehanizem stikala za obremenitev pa je nameščen tik pred podružnico, ki lahko uresniči ročno ali električno delovanje. V kablu so kabelski deleži in kabelski sponki, kabelski sponki pa so povezani s stikalom za obremenitev. Kabelski predelki so lahko zaščiteni s varovalkami, če to zahteva oblikovalska shema, in oblikovalska shema je razpršena, kar lahko uresničuje funkcije telemetrije, daljinskega upravljanja in oddaljene komunikacije.

◆ Tehnični parameter

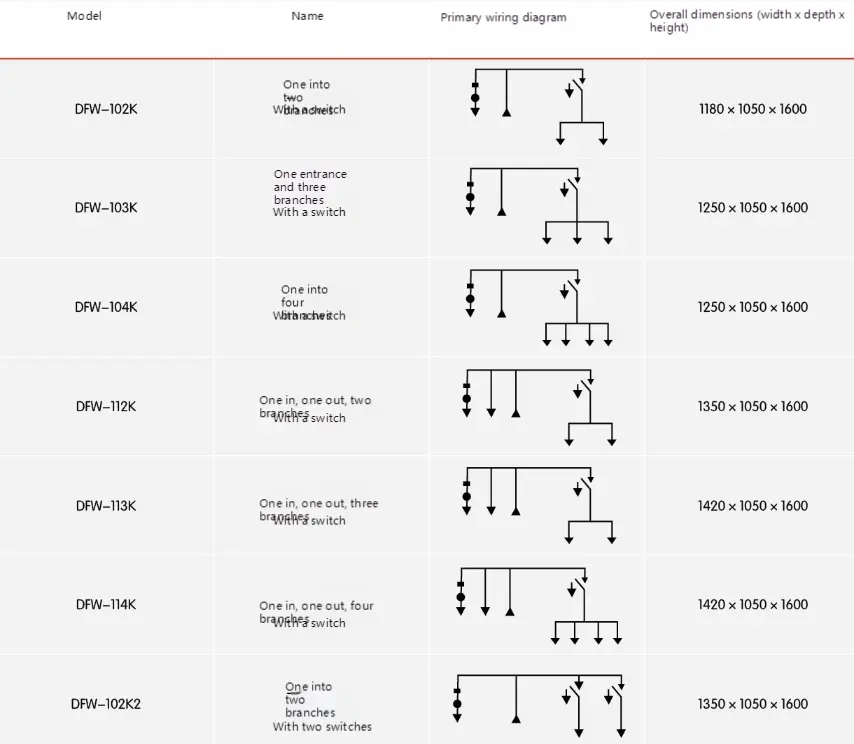

● Tipičen diagram primarnega sistema
