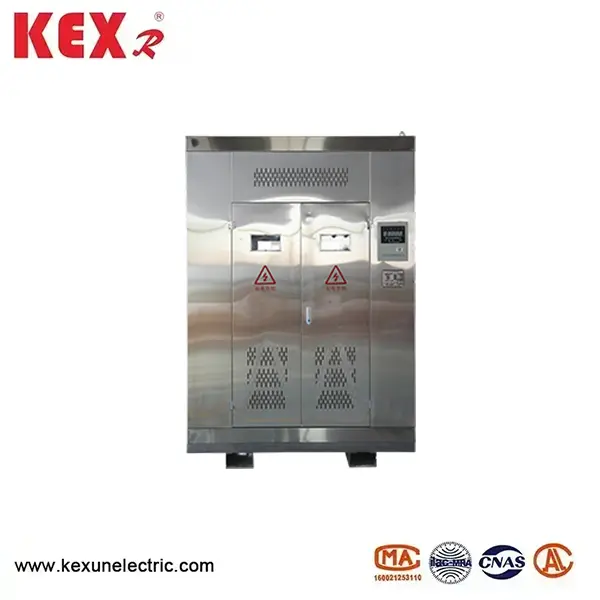

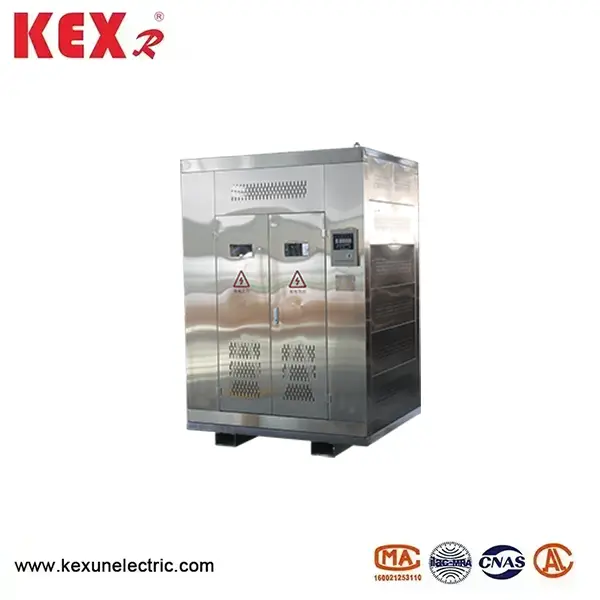

Rudarski transformator suhega tipa

● Uporaba pogojev KSG suhega tipa rudarskega transformatorja

▶ Višina: ne presega 1500m, posebne okoliščine bodo razložene ločeno;

▶ Okoljska temperatura: Najvišja temperatura+40 "C, največja mesečna povprečna temperatura+25 *C, najmanjša temperatura -20 *C

▶ Relativna vlažnost zraka ne presega 95% (pri+25 ° C);

▶ V plinskem ali parnem okolju, ki ne poškoduje izolacije;

▶ Nameščeno v podzemnih rudnikih, kjer je premogov prah in plin, vendar ni nevarnosti eksplozije;

▶ Valovna oblika napajalne napetosti je približno sinusni val;

● KSG suhiga rudarskega transformatorja izpolnjuje spodnje standarde

GB/T12173-2008 SPLOŠNA ELEKTRIČNA VISOKA ZA RAZPISANJE

GB1094.11-2007 Močni transformatorji suhega tipa

Tehnični parametri in zahteve za transformatorje moči GB/T10228-2015

GB/T3955-2006 Rudarski splošni transformatorji moči

GB4208-2008 Raven zaščite lupine

GB/T17211-1998 Vodnik za obremenitev za transformatorje napajanja suhega tipa

GB3836.1-2010 Električna oprema za eksplozivno plinsko okolje 1. Del: Splošne zahteve

GB3836.2-2010 Električna oprema za eksplozivno plinsko atmosfero 2. del: Eksplozijska vrsta "D Zasnova, izdelava in pregled ustreznih standardov, kot so GB1094.1-2013 Transformerji električne energije 1. del Splošne določbe.

● Karakteristike rudarskih transformatorjev KSG suhega tipa

KSG Mining Splošni transformatorji suhega tipa imajo močne sposobnosti, ki so zaščitene v vlagi, dobro zmogljivost zaostanka v plamenu in izolacijske materiale z avtomatskimi značilnostmi za gašenje, ne proizvajajo škodljivih plinov, ko naletijo na požarni vir, ne onesnažujejo okolja in jih je enostavno vzdrževati.

Visokonapetovalna tuljava rudarskega transformatorja suhega tipa je narejena iz kakovostnega navijanja žice, navijanje pa se vrže z visoko kakovostno epoksi smolo pod vakuumom. Tuljava z nizko napetostjo je narejena iz navitja folije in vnaprej je smole navijanje izolacijske plasti. Železno jedro sprejema kakovostno visoko magnetno prevodnost hladno valjane silicijeve jeklene liste z majhno histerezo iz iste serije. Sprejeti epoksid lepila za tesnjenje in preprečevanje korozije. Preobremenitev rudarjenja transformatorja suhega tipa: V pogojih z naravnim hlajenjem (AN) je zmogljivost preobremenjenosti dovoljena izpolnjevanje zahtev v naslednji tabeli (temperatura okolice 20 ° C):

Sistem za krmiljenje temperature za rudarski transformator KSG je sestavljen iz temperaturnega regulatorja in temperaturnega merilnega elementa, nameščenega na vrhu nizkonapetostne navijanja, ki je najbolj vroča točka izdelka. 1T realizira nadzor temperature transformatorja in med delovanjem transformatorja prikazuje temperaturo vroče točke navitij A, B in C. Če je temperatura navitja transformatorja previsoka zaradi operacije preobremenitve ali napake, bo regulator temperature izdal alarm in potovanje, sistem za nadzor temperature pa bo imel pasivne stike za alarm in potovanje. Pri uporabi hlajenja prisilnega zraka regulator temperature določi vhod ali preklop ventilatorja za certificiranje sistema hladilnega okolja na podlagi temperature navitja. Komunikacijski vmesnik RS485 je mogoče tudi poljubno namestiti za daljinsko upravljanje. Ohišje izdelka ima zaščitno raven P21 ali višje

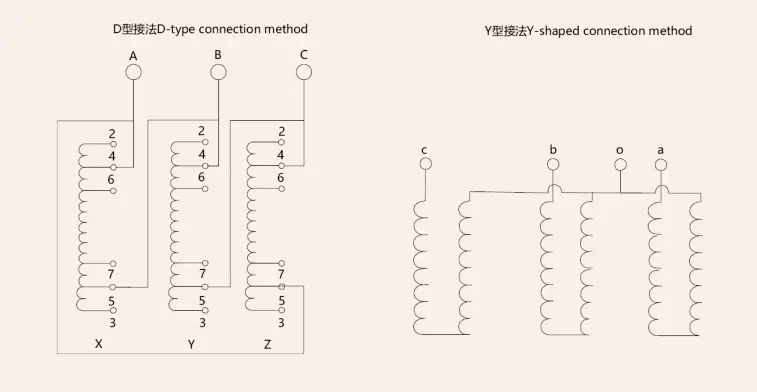

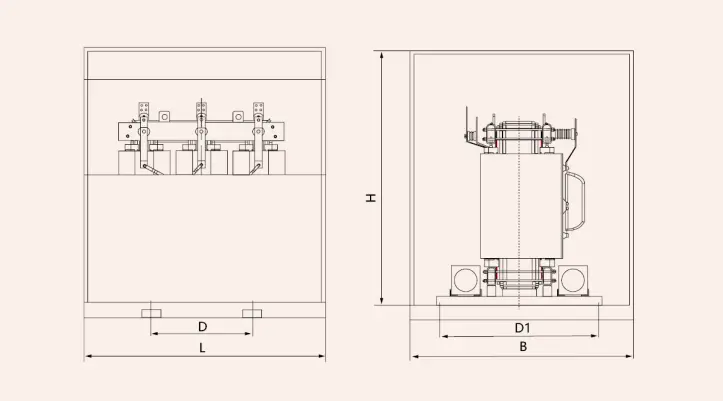

● Shematski diagram in dimenzije namestitve KSG suhega transformatorja.

◆ Tehnični parametri KSG suhega transformatorja za suhega tipa
