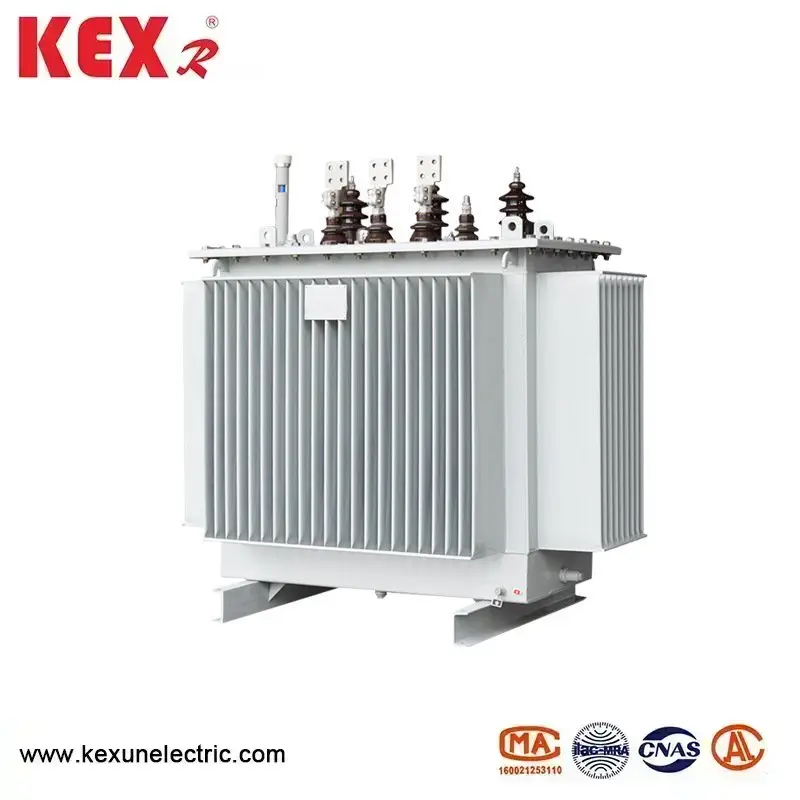

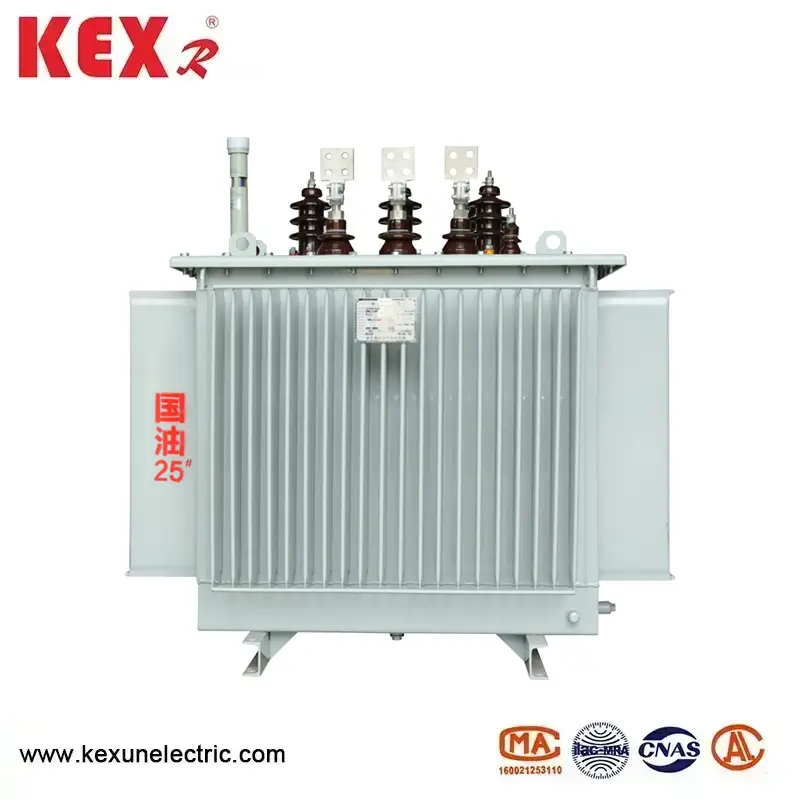

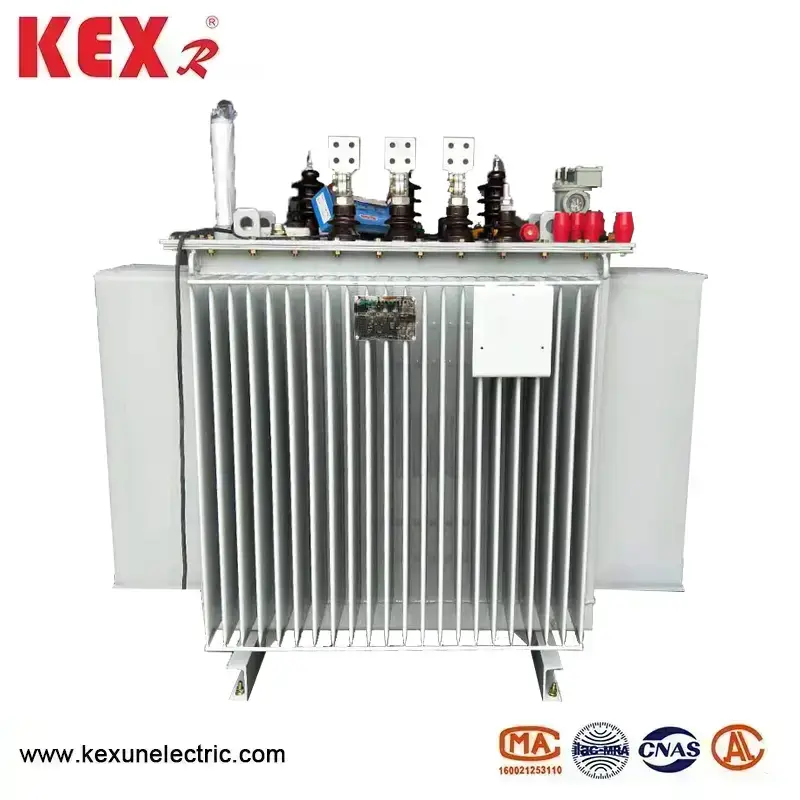

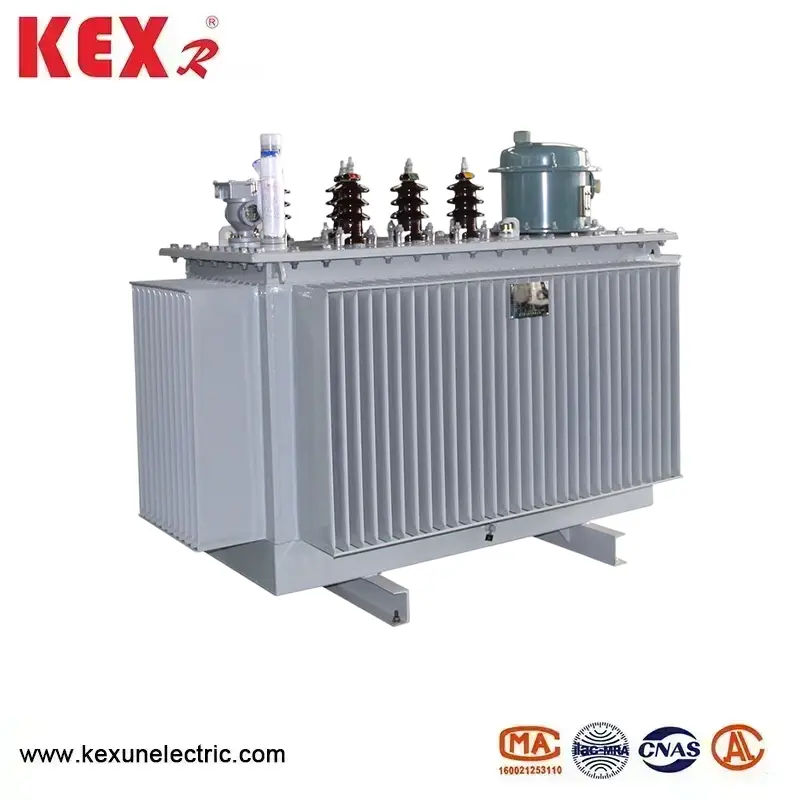

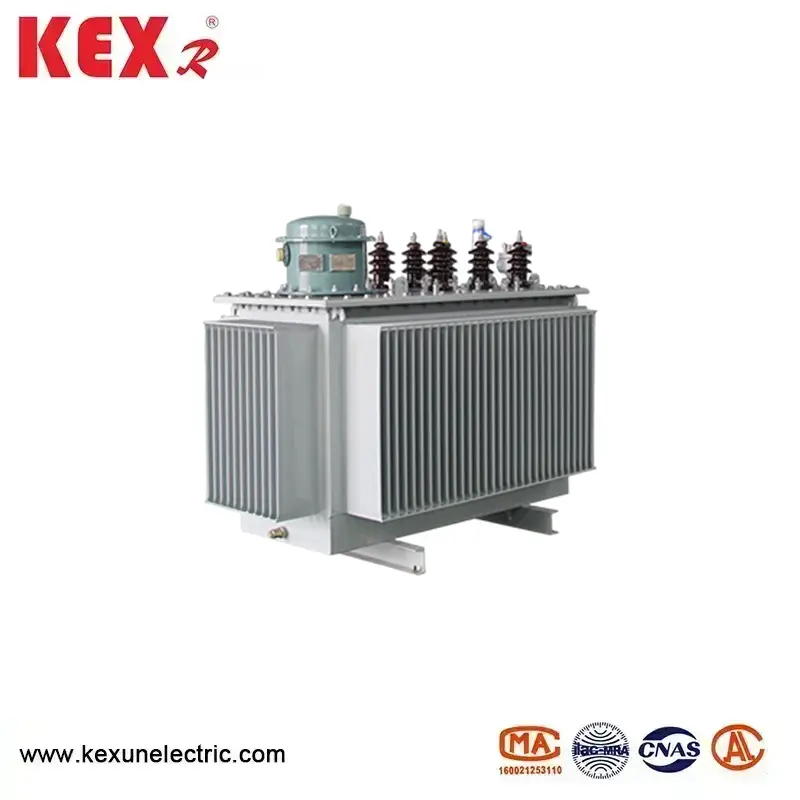

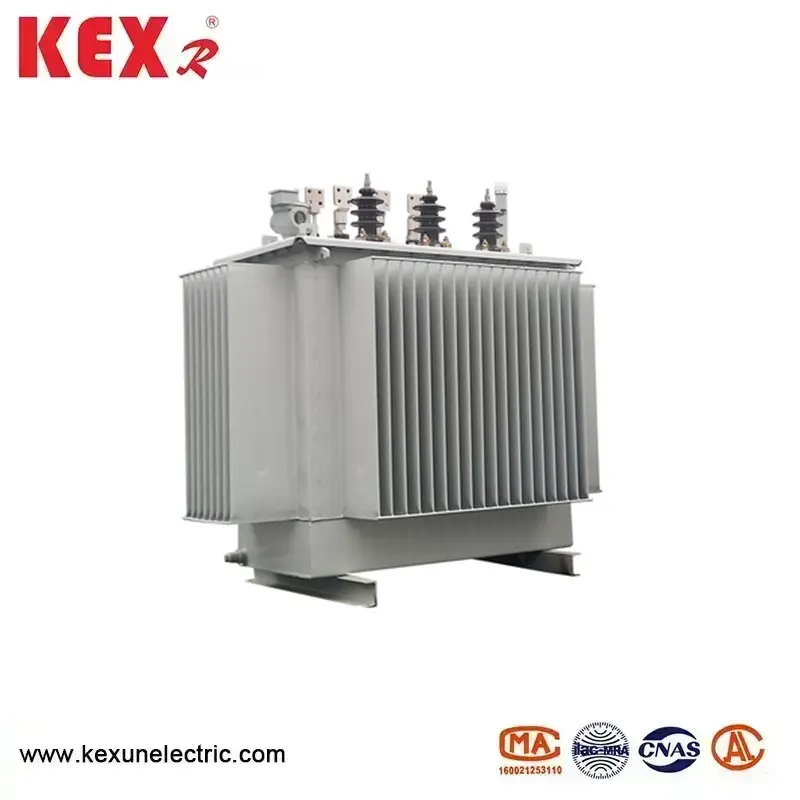

Oljni transformator

● Pogoji uporabe oljnega transformatorja

▶Nadmorska višina ne presega 1000 m;

▶ Temperatura okolja:

▶Najvišja temperatura +40 'C;

▶Povprečna temperatura najbolj vročega meseca je + 30 °C Najvišja letna povprečna temperatura +20°▶Najnižja zunanja temperatura je -25C

● Transformator, potopljen v olje, ustreza standardom

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Visokokakovosten izbor materiala

▶Naš oljni transformator izbere bakreno žico kisikovega drevesa z nižjo upornostjo in je podvržen vrsti dodatnih obdelav površine, da postane bolj gladka ，brez robov ali ostrih vogalov, kar ima za posledico manjšo izgubo obremenitve in zanesljivejšo električno zmogljivost transformatorja. e Izberite visokokakovostne pločevine iz silicijevega jekla in z izboljšano stopnjo zmogljivosti uporabite pločevine iz silicijevega jekla z nižjo izgubo enote za zmanjšanje izgube transformatorjev v prostem teku.

▶Izberite visokokakovostne izolacijske komponente iz laminiranega lesa, ki ne bodo nikoli počile niti pod delovanjem kratkostičnega toka.

bo ostal nedotaknjen.

▶Izberite transformatorsko olje, ki je bilo globoko filtrirano, z nižjo vsebnostjo vode, plina in nečistoč, zaradi česar je delovanje transformatorja zanesljivejše.

▶Izberite visokokakovostne gumijaste tesnilne materiale za učinkovito preprečevanje staranja in odpravo puščanja.* Vse surovine so podvržene pregledu kakovosti, vsi proizvajalci surovin pa so podvrženi strogemu pregledu v skladu z nacionalnim standardom IS09000.

◆ Stroškovno učinkovito

Oljni potopljeni transformator serije s9 je zmanjšal izgube brez obremenitve, izgube obremenitve in tokove brez obremenitve za 10 %, 24 % oziroma 46 % v primerjavi s serijo S7, kar je povzročilo 19 % znižanje obratovalnih stroškov. Na osnovi serije s9 so izdelki serije S11 zmanjšali povprečno izgubo brez obremenitve za 30 %; Tok brez obremenitve se zmanjša za 70-85% v primerjavi s S9; Povprečni dvig temperature se zmanjša za 10 K, življenjska doba izdelka pa se več kot podvoji. Tudi v pogojih preobremenitve 20 % lahko še vedno deluje dolgo; Povprečno zmanjšanje hrupa med delovanjem izdelka je 2-4 decibelov.

◆ Popolnoma zaprto

»M« v S11 (M) R pomeni, da ima rezervoar za olje popolnoma zaprto strukturo. V primerjavi z običajnimi transformatorji, potopljenimi v olje, popolnoma zaprti razdelilni transformatorji odpravljajo rezervoarje za shranjevanje olja in nadomeščajo cevi za olje z valovitimi rebri kot komponente za hlajenje in odvajanje toplote. Valoviti rezervoar za olje je narejen iz visokokakovostnih hladno valjanih tankih plošč na namenski proizvodni liniji in valovita rebra se lahko razširijo in skrčijo z volumnom transformatorskega olja, s čimer se transformator izolira od atmosfere, prepreči in upočasni razgradnja olja in izolacijske vlage, poveča zanesljivost delovanja in normalno delovanje brez vzdrževanja.

Površina valovitega rezervoarja za olje je obdelana z razmaščevanjem, odstranjevanjem rje in fosfatiranjem, preden je prevlečena s triodporno barvo, ki je primerna za uporabo v metalurških, petrokemičnih, rudarskih in drugih okoljih.

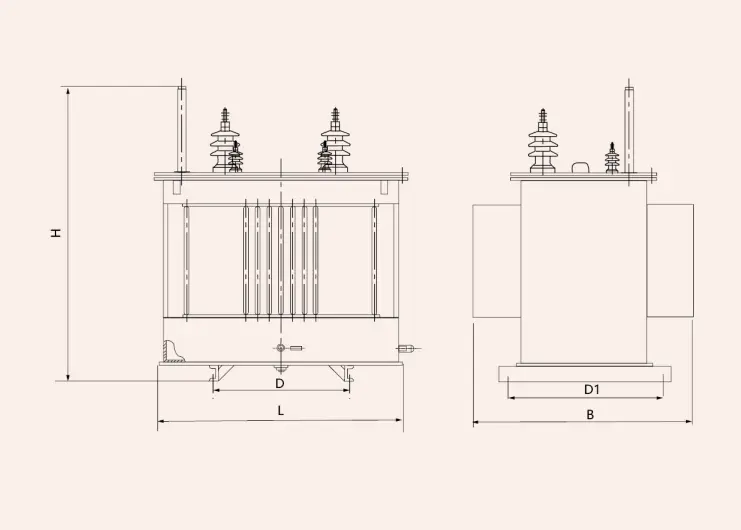

◆ Videz in mere namestitve oljnega transformatorja

◆ Tehnični parametri oljnega razdelilnega transformatorja serije 10kV D11
