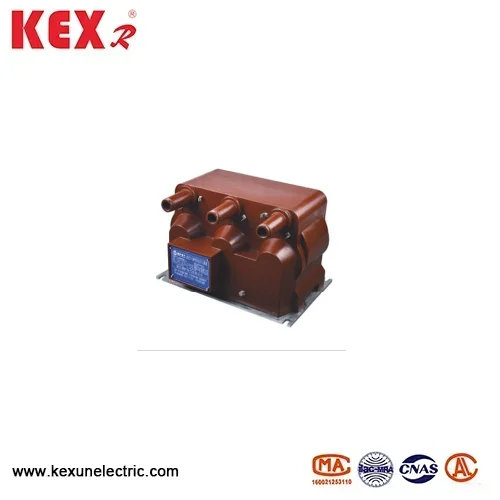

Notranji potencialni transformator
Notranji potencialni transformator JSZY-10R je naprava, ki jo proizvaja China Factory Kexun, ki je primerna za nevtralen ozemljitveni sistem neozemljenega/majhnega toka in ima funkcije merjenja, zaščite in spremljanja izolacije.
Model: JSZY-10R
Blagovna znamka: Kexr
Model: JSZY-10R
Blagovna znamka: Kexr
● Razgradnja modela za notranje potencialne transformatorje:
JSZ: 3-fazni epoksidni listi vt.
Y: Z preostalo napetostjo navijanje.
10: Nazivna napetost 10kV
R: Notranji potencialni transformator posebna oblikovalska koda (običajno kaže na izboljšano/posebno funkcijo)
● Strukturna značilnost notranjega potencialnega transformatorja
▶ Izolacijski sistem: jszy-10R tipa notranjega potencialnega transformatorja sprejme vakuumsko litino epoksi smolo (proces APG)
▶ Popolnoma zaprt dizajn, zaščiten z vlago (zaščita IP54)
Konfiguracija vijuganja:
Glavno vijuganje: Y povezava. Pomožno vijuganje: odprt trikotnik.
● jszy-10r tipa notranja potencialna transformator tehnični podatki
|
Tip |
Nazivni napetostni radio （kV） |
Razreda kombinacije |
Razred natančnosti in nazivni izhod 0,2 0,5 3p |
Omejevanje toplotnega izhoda Sekundarnega navitja |
||
|
Jszy-10r |
10/√3/0.1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
300 |
|
Szy-6r |
10/√3/0.1/√3 |
|||||
|
Jszy-10r |
10/√3/0.1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
Največji izhod 300 |
|
Szy-6r |
10/√3/0.1/√3 |
|||||

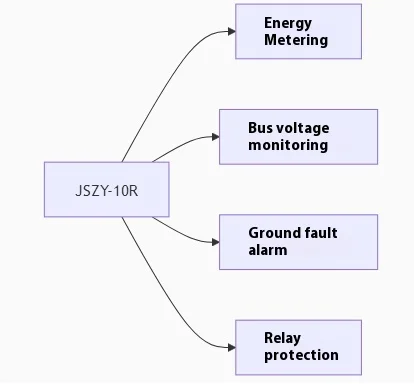

● jszy-10r tipa Notranji potencialni transformator Tipični scenariji aplikacij

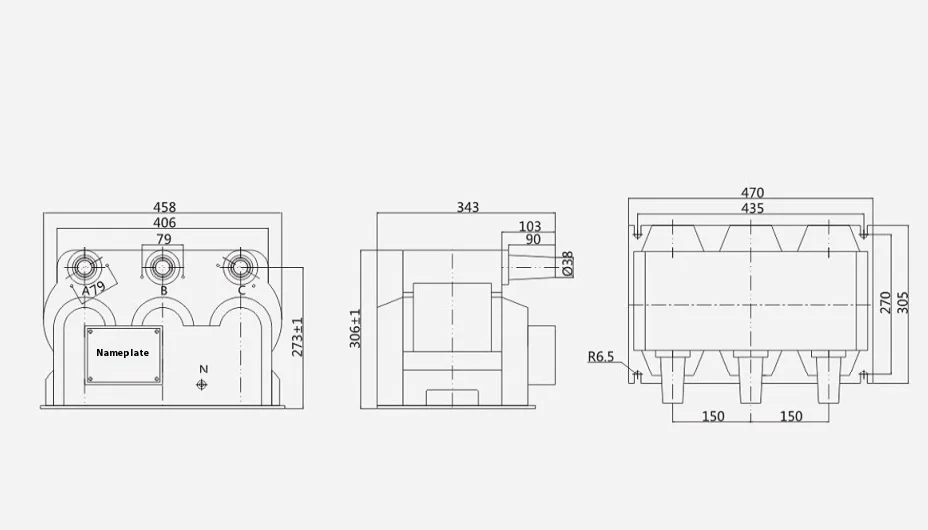

● Skupne dimenzije notranjega potencialnega transformatorja tipa JSZY-10R
