Fotovoltaična stičišče
Fotovoltaična stičišča, ki jo je ustvaril Kexun v Kitajski Factory, je primeren za fotonapetostni sistem proizvodnje tandema, ki izvaja pomemben del zaščite moči v sistemu tandemskega pretvornika in električnega omrežja. Sprejema sekundarno zaščito pred strelo, raven zaščite pa je IP65, ki se uporablja za zunanjo namestitev za izpolnjevanje potreb po vodoodporni, prahu, zaščitni za zaščito in korozije soli.
Model: KXHLX
Blagovna znamka: Kexr
Model: KXHLX
Blagovna znamka: Kexr
● KXHLX Type Photovoltaic Junction Box
Notranja struktura fotonapetostne stične škatle je preprosta in jasna, ožičenje pa je lepo in razumno. Velika zanesljivost in preprosto vzdrževanje. Zunanja stenska namestitev se lahko prilagodi različnim ostrim okoljem. Poleg standardnih materialov in velikosti jih je mogoče prilagoditi glede na zahteve uporabnikov.
● Tehnični parametri KXHLX tipa fotonapetos

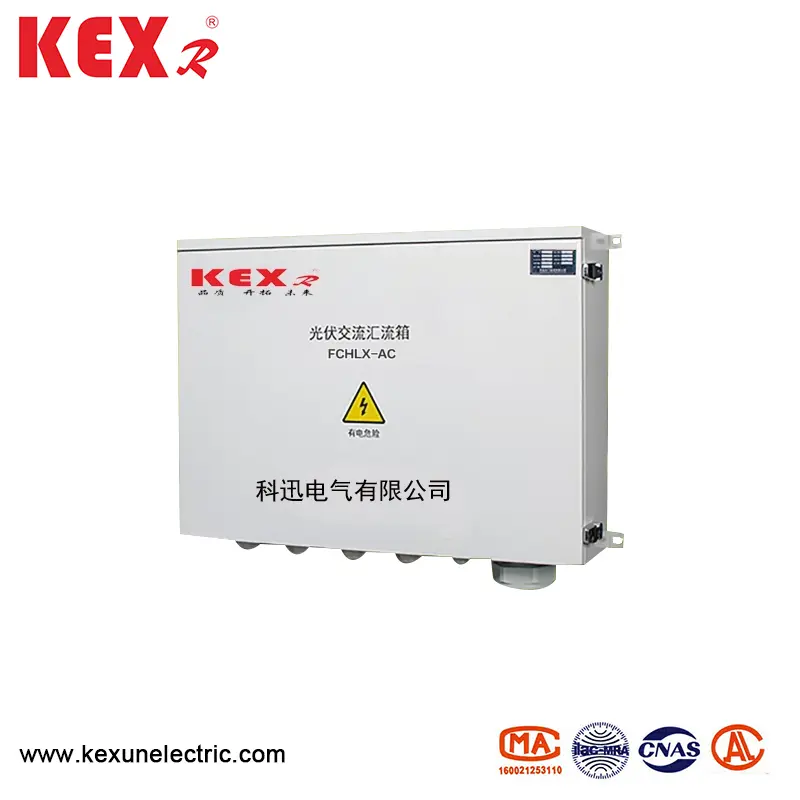

◆ AC tip fotovoltaične stične škatle
|
Predmet |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
Vhodne vrstice |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Največja vhodna napetost |
690V |
||
|
Vrstice vhodni tok |
0 ~ 100A |
||
|
Največji izhodni tok |
250A |
400A |
630A |
|
Nazivna napetost |
480VAC |
||
|
Raven zaščite napetosti |
480VAC |
||
|
Nominalna zmogljivost pretoka (8/20 μs) |
20Ka (ujemanje glede na zahteve strank) |
||
|
Zmogljivost največjega pretoka (8/20 μs) |
40Ka (ujemanje glede na zahteve strank) |
||
|
Odzivni čas |
＜ 25 ms |
||
|
Temperatura in vlaga |
Delovna temperatura ： -40 ~ 85 ℃ ， 95% ， Brez kondenzacije in jedkega plina |
||
|
Višina |
Manj kot 4000m |
||
|
Kabinetski material |
Vroča pocinkana jeklena plošča/nerjavno jeklo/hladno valjana jeklena plošča/inženirska plastika |
||
|
Stopnja kabineta IP |
IP65 |
||
|
Kabelska povezava IP stopnja |
IP66 |
||
|
Dimenzije kabelske povezave: W*H*d |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

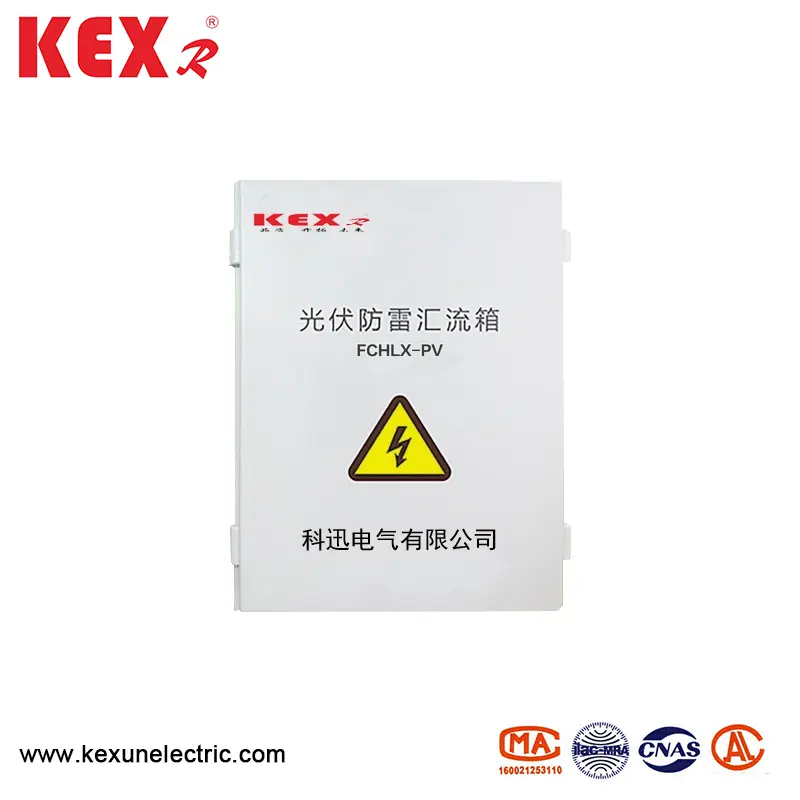

◆ DC Tip Photovoltaic Junction Box
|
Predmet |
|
Buchhlx-pv6 / 2 |
Buchhlx-pv6 / 3 |
Buchhlx-pv6 / 4 |
|
Električni parameter |
Max System DC napetost |
1000 |
1000 |
1000 |
|
Max vsak vhodni tok vrstice |
20a |
20a |
20a |
|
|
Največ vhodne vrstice |
6 |
6 |
8 |
|
|
Največji izhodni stikalni tok |
32A/40A |
20A/32A |
20A/32A |
|
|
Inverter MPPT Količina |
2 |
3 |
2 |
|
|
Izhodne črte |
2 |
3 |
2 |
|
|
Zaščita strele |
Vrsta testa |
Sekundarna zaščita |
Sekundarna zaščita |
Sekundarna zaščita |
|
Nominalni odvajalni tok |
20Ka |
20Ka |
20Ka |
|
|
Največji odvajalni tok |
40Ka |
40Ka |
40Ka |
|
|
Raven zaščite napetosti |
3.8kV |
3.8kV |
3.8kV |
|
|
Največja neprekinjena delovna napetost |
1050V |
1050V |
1050V |
|
|
Polov |
3P |
3P |
3P |
|
|
Strukturni znaki |
Vtični modul |
|||
|
Značilnosti zaščite strele |
Stopnja IP |
IP65 |
||
|
Izhodno stikalo |
DC odklopnik/DC Rotary odklopnik |
|||
|
Vodoodporni priključek SMC4 |
Standardna konfiguracija |
|||
|
PV DC varovalka |
Standardna konfiguracija |
|||
|
PV DC zaščitna naprava |
Standardna konfiguracija |
|||
|
Modul za spremljanje |
N |
|||
|
Protirefleksna dioda |
N |
|||
|
Škatlo material |
PVC |
|||
|
Namestitev metode |
Vrsta visenja stene |
|||
|
Delovna temperatura |
-25 ~ 55 ℃ |
|||
|
Višina |
2000m |
|||
|
Dovoljena vlaga |
0 ~ 95 ％ ， ne-kondenzacija |
|||
|
Širina *višina *globina (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
