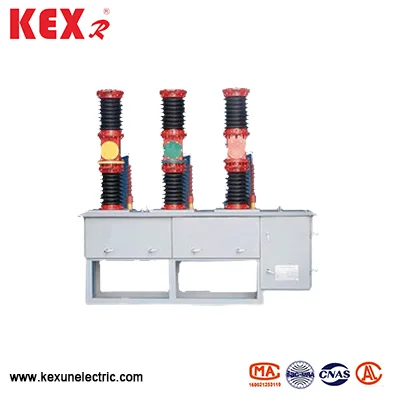

ZW7A Zunanji visokonapetostni izmenični vcb
ZW7A Outdoor visokonapetostni AC VCB je nazivna napetost 40,5kV, ki jo posebej proizvaja Kexun v China Factory. 50Hz Trifazna zunanja zunanja distribucijska oprema Trifaznega toka Transformator, ki je primerna za zaščito in nadzor v sistemu podstanice in distribucije industrijskih in rudarskih podjetij.
Model: ZW7A
Blagovna znamka: Kexr
Model: ZW7A
Blagovna znamka: Kexr
● Pomen modela

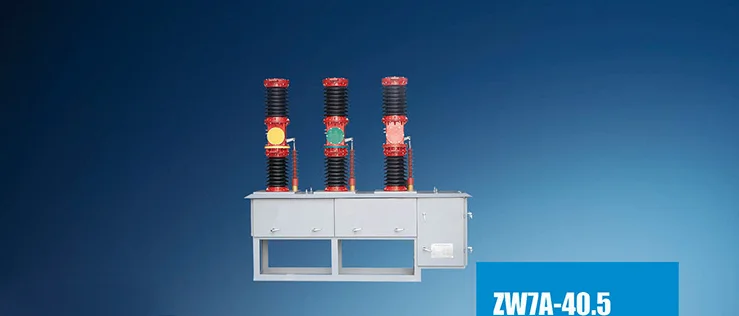

ZW7A-40.5
W = zunanji tip
Z = vakuumski odklopnik
7A = oblikovalska serijska številka (Kitajska 7. generacija izboljšanja)
40,5 = nazivna napetost (40,5kV, v skladu s standardom IEC)
● Področje uporabe
ZW7A Outdoor visokonapetostni AC VCB ni primeren le za zaščito in nadzor v podstanicah in distribucijskih sistemih industrijskih in rudarskih podjetij, ampak tudi primerna za omrežja za podeželsko elektriko in kraje s pogostimi operacijami, zlasti za potrebe obnove urbane in podeželske energije.
◆ Izpolnite standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 itd ..
● Tehnični parametri ZW7A Outdoor visokonapetostni AC VCB
|
Številka |
Predmet |
Enota |
Podatki |
|
|
1 |
Nazivna napetost |
KV |
40.5 |
|
|
2 |
Nazivna frekvenca |
Hz |
1250 ，1600,2000 |
|
|
3 |
Nazivni tok |
A |
20，25,31.5 |
|
|
4 |
Nazivni prelomni tok kratkega stika |
The |
50,63,80 |
|
|
5 |
Nazivno vzdržljivost toka (Peak) |
20，25,31.5 |
||
|
6 |
Nazivna kratkoročna vzdrži tok |
31.5 |
||
|
7 |
Nazivni zaključni tok kratkega stika |
80 |
||
|
8 |
Nazivno delovno zaporedje |
|
O-0.3S-Co-180S-Co |
|
|
9 |
Mehansko življenje |
Čas |
10000 |
|
|
10 |
Nazivni kratki tok kratkega stika prelomnih časov |
Čas |
20 |
|
|
11 |
1min delovna frekvenca vzdrži napetost |
(mokra) faza do faze/tal |
KV |
80 |
|
(suho) faza do faze/tal |
KV |
95 |
||
|
12 |
Svetlobni impulz vzdrži napetostno fazo do faze/ozemljitve |
KV |
180 |
|
|
13 |
Dovoljena debelina obrabe dinamičnih in statičnih stikov |
mm |
3 |
|
|
14 |
Neto teža |
kg |
Približno 600 |
|
|
15 |
Kontaktna razdalja |
mm |
22 ± 2 |
|
|
16 |
Kontaktni kap stika |
mm |
4 ± 1 |
|
|
17 |
Povprečna hitrost odpiranja |
m/s |
1,3 ~ 1,8 |
|
|
18 |
Povprečna hitrost zaključka |
m/s |
1,0 ~ 1.7 |
|
|
19 |
Stik za zaključni čas |
MS |
≤3 |
|
|
20 |
Sinhronizacija trifaznega odpiranja in zapiranja |
MS |
≤3 |
|
|
21 |
Upornost glavnega vezja |
dojenček |
≤100 |
|
|
22 |
Čas zapiranja |
MS |
≤150 |
|
|
23 |
Odpiralni čas |
MS |
≤60 |
|
