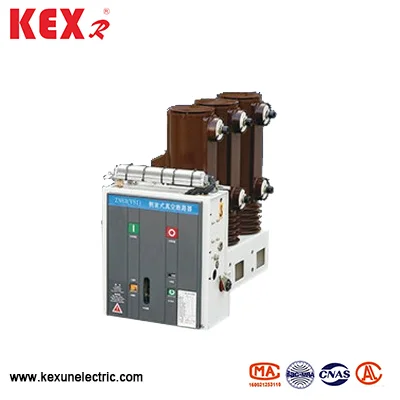

Straid nameščen v zaprtih prostorih z visokonapetostnim vakuumskim odklopnikom
Za zaščito in kontrolna vezja se uporablja predvsem stranski notranje visokonapetostni vakuumski odklopnik, ki ga proizvede kitajski tovarniški Kexun. Primerno je za mesta z nazivno napetostjo 12kV in frekvenco 50Hz, kjer je potrebno pogostno delovanje ali prekinitev toka. Nameščena je lahko v fiksni stikalni napravi ali se uporablja sama.
Model: VS1
Blagovna znamka: Kexr
Model: VS1
Blagovna znamka: Kexr
● Strukturne značilnosti stranskega nameščenega notranjega visokonapetostnega vakuumskega odklopa
▶ Mehanizem bočnega delovanja
▶ Epoksi smola izolirani pol
▶ Pomladni operacijski sistem brez potovanja
▶ Zaključki spredaj/zadnjega kabla
● Stranski nizko napetostni vakuumski odklopnik s strani s pogoji
▶ Območje temperature okolice: Temperaturni prostor za vakuumsko vezje v notranjosti, nameščen v notranjosti, mora biti -15 ~ 40 ℃
▶ Višina: Stransko nameščeni notranji napetostni vakuumski odklopnik je treba namestiti manj kot 1000 metrov.
▶ Relativna vlažnost: dnevno povprečje ni več kot 95%, mesečno povprečje ne več kot 90%, dnevno povprečje nasičenega parnim tlakom ni več kot 2,2 × 10-3MPA, mesečno povprečje pa ne več kot 1,8 × 10-3MPA.
▶ Intenzivnost potresa: manj kot 8 stopinj
▶ Kraji brez požara, eksplozije, resnega onesnaženja, kemične korozije in hude vibracije.
● Tehnični parametri stranskega nameščenega notranjega visokonapetostnega odklopnika
|
Predmet |
Enota |
Podatki |
||||
|
Nazivna napetost |
KV |
12 |
||||
|
Nazivni tok |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Nazivni prelomni tok s kratkim vezjem |
The |
20 |
25 |
31.5 |
||
|
Nazivni zaključni tok kratkega stika |
The |
50 |
63 |
80 |
||
|
Nazivni vrh vzdrži tok |
The |
50 |
63 |
80 |
||
|
4S Kratek vezje vzdrži tok （vrh）） |
The |
20 |
25 |
31.5 |
||
|
Nazivna raven izolata |
Delovna napetost vzdrži |
KV |
42 （48） |
|||
|
Udarci vzdrži napetost |
75 （85） |
|||||
|
Nazivno delovno zaporedje |
|
Break-0,3S-Close-180-ih |
||||
|
Mehansko življenje |
Čas |
10000 |
||||
|
Nazivna prekinitev toka kratkega stika |
Čas |
50 |
||||
|
Nazivna uvodna napetost obratovalnega mehanizma （DC） |
V |
110,220 |
||||
|
Kontaktni terminalni razdalja |
mm |
11 ± 1 |
||||
|
OverTravel (kontaktna dolžina kompresije) |
mm |
35 ± 0,5 |
||||
|
Trifazni ločitev in čas zapiranja |
MS |
≤2 |
||||
|
Stik za zaključni čas |
MS |
≤2 |
||||
|
Povprečna hitrost odpiranja |
m/s |
1,1 ± 0,2 |
||||
|
Povprečna hitrost zaključka |
m/s |
0,6 ± 0,2 |
||||
|
Odpiralni čas |
Največja delovna napetost |
s |
≤0.05 |
|||
|
Min delovna napetost |
≤0.08 |
|||||
|
Čas zapiranja |
s |
0.1 |
||||
|
Dovoljena debelina kopičenja obrabe dinamičnih in statičnih stikov |
mm |
3 |
||||
