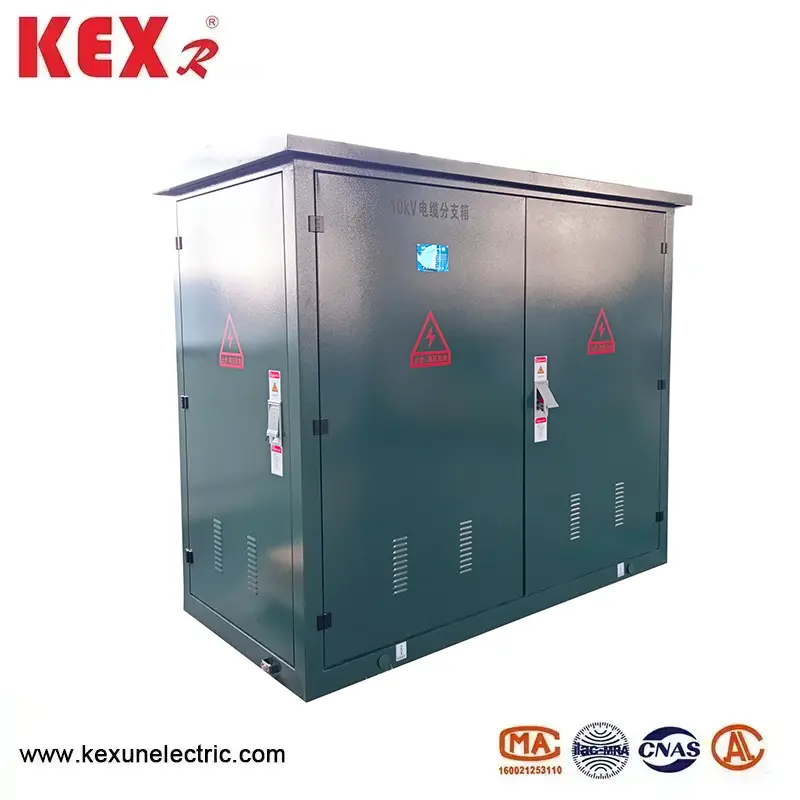

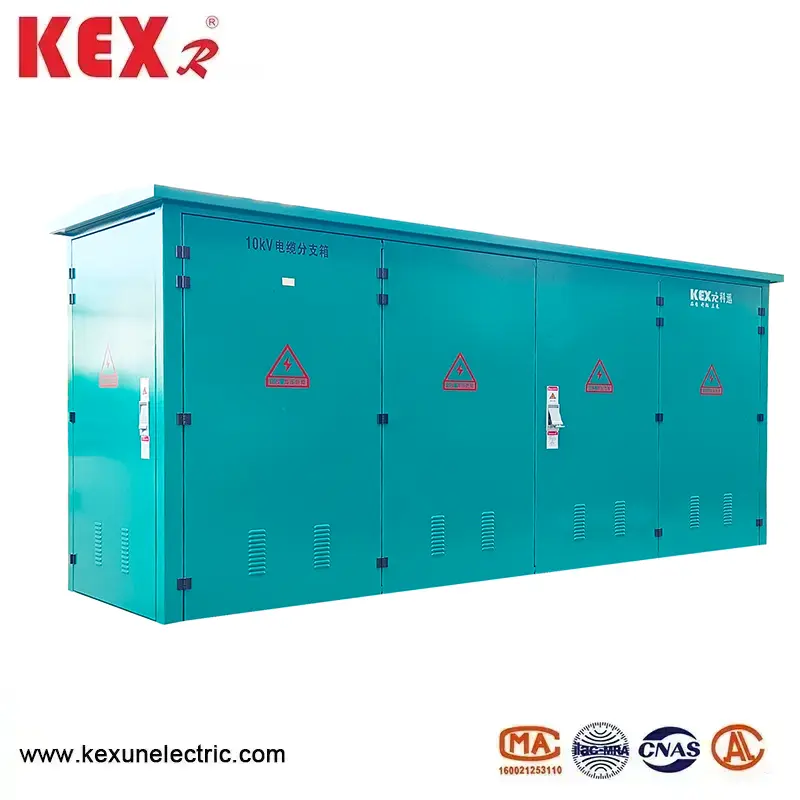

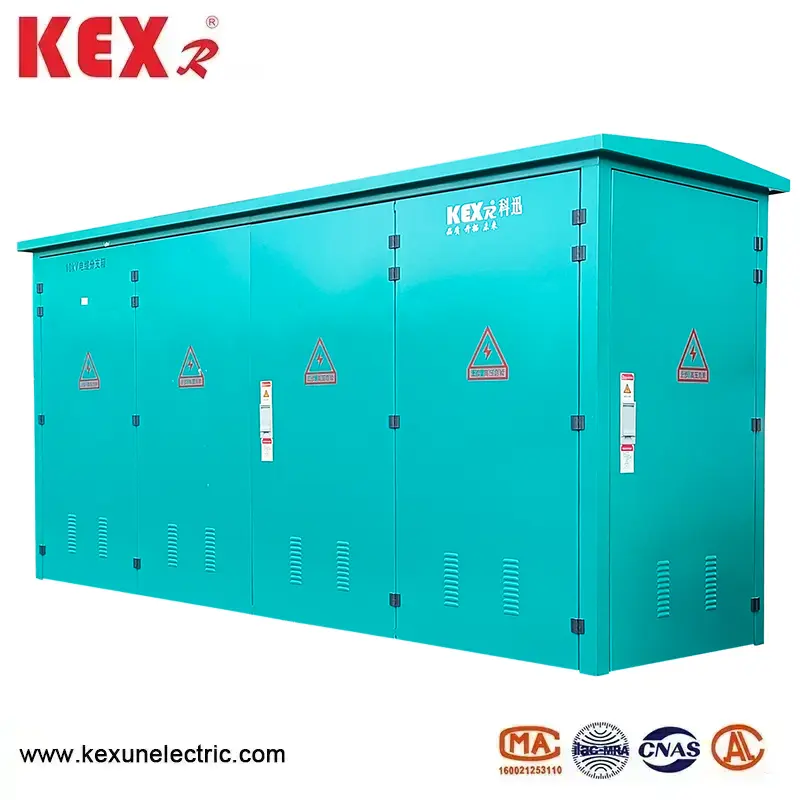

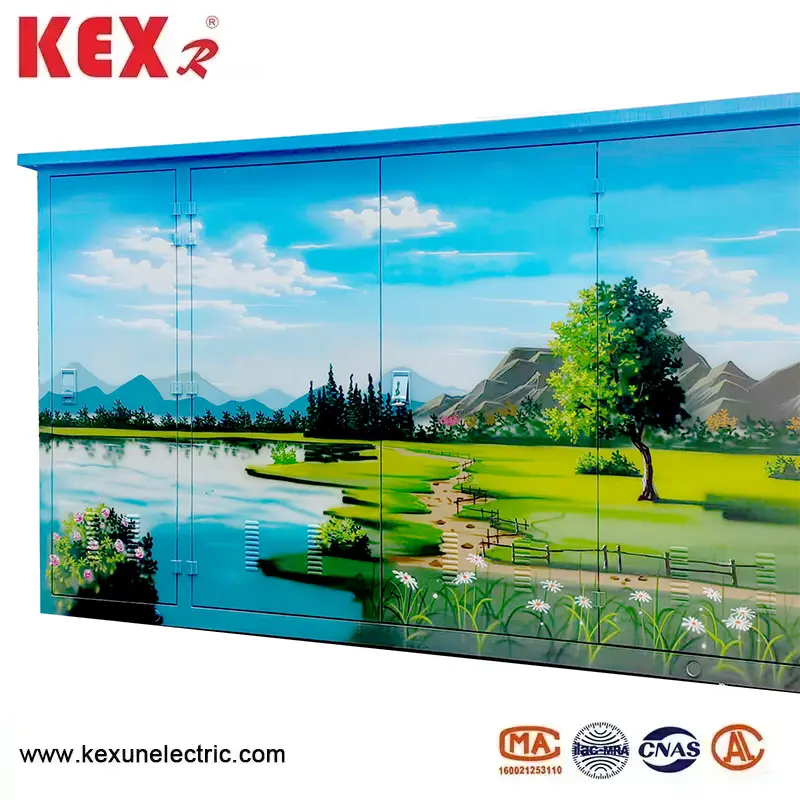

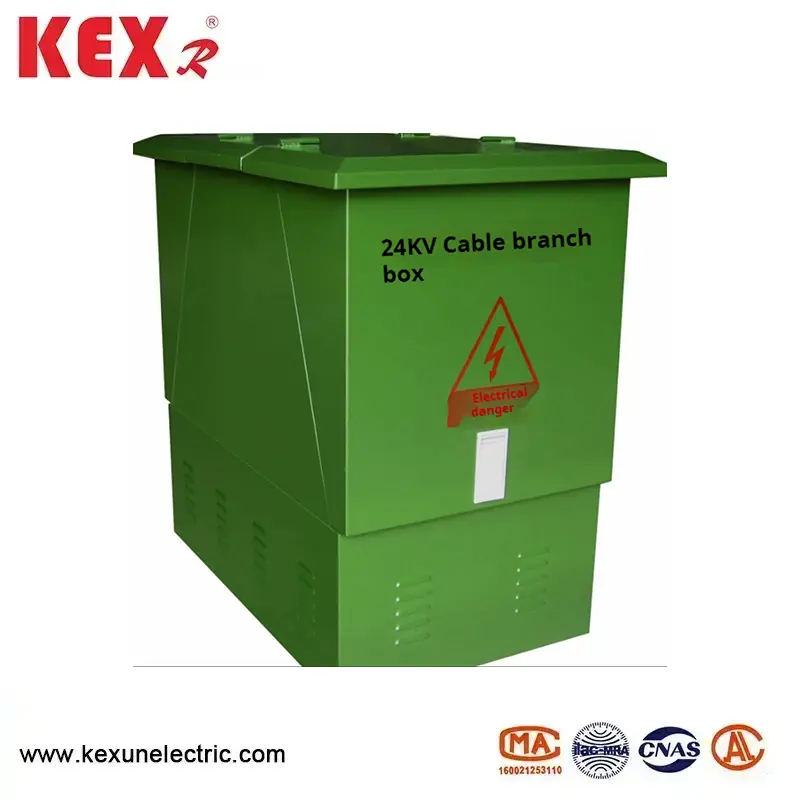

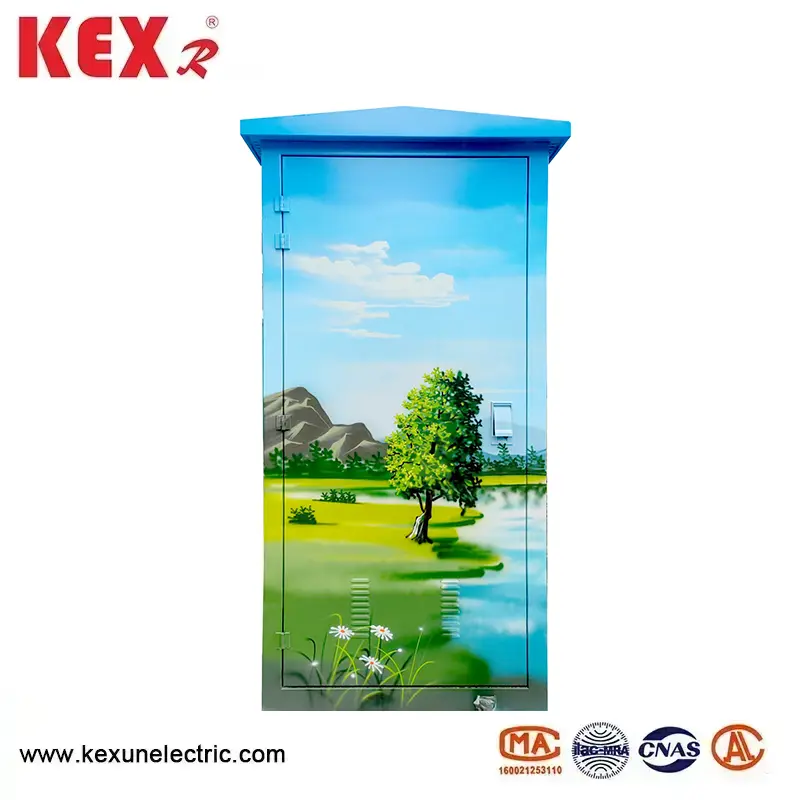

24 kV kabelska razdelitev
24KV kabelska delilna škatla, ki jo je posebej izdelal Kexun v China Factory, je naprava za tapkanje kablov za srednje napetostno distribucijsko sistem, ki je primerna za 24 kV napetostne napetosti (najvišja delovna napetost je 26kV), sprejema evropsko standardno zasnovo (IEC, DIN itd.), Ima značilnosti, ki je bila v industriji, urna distribucija in drugi prizori.
Model: 24KV
Blagovna znamka: Kexr
Model: 24KV
Blagovna znamka: Kexr
● Ključne značilnosti škatle za cepljenje kabla 24 kV
▶ Napetostna stopnja: 24 kV kabla z cepljenjem kabla Nazivna napetost je 24kV (v skladu z IEC 62271-200 ali GB/T 11022 standard).
▶ Popolnoma izolirano tesnilo: Živi deli so izolirani s trdno izolacijo ali plinom SF6, brez izpostavljenega prevodnika, prahu in vodoodpora (IP65/IP67).
▶ Pluc-in tehnologija v evropskem slogu: T-tipa ali komolčni zaščitni kabelski konektorji so standardni, v živo pa je podprt (potrebna so posebna orodja).
▶ Modularna ekspanzija: Standardne enote (na primer 1 in 4 v, 2 in 2 in 6) je mogoče fleksibilno kombinirati, da podpiramo poznejšo širitev zmogljivosti.
● 24 kV kabelska cepilna škatla tipična konstrukcija
▶ Škatla je narejena iz nerjavečega jekla /SMC, ki je proti koroziji odporen in zunanji dizajn (-40 ℃ ~+70 ℃).
▶ Izolirani vodilo je izdelan iz bakra ali aluminija, zavit s silikonskim gumijastim /epdm izolacijskim slojem, raven izolacije pa ≥50kV (moči frekvenca vzdrži napetost).
▶ Kabelski konektor
24KV zaščiten vtični priključek (na primer tip RIP in izolacija EPDM) s preskusno točko (neobvezno).
▶ Zaščitna naprava je lahko opremljena z indikatorjem napak v kratkem stiku, zaslonom v živo in strelo.
Ozemljitveni sistem ozemljitveni priključek+kabelski ščit ozemljitev, ozemljitvena upor ≤4Ω.
● Tipični scenariji uporabe 24 kV kabla za delitev kabla Tipično strukturno
▶ Nova energetska elektrarna: na morju na morju 24KV zbirate linijo.
▶ Industrijski park: kabelska veja visokonapetostnega motorja ali transformatorja.
▶ Mine/naftno polje: eksplozijska 24 kV podružnica (ex d iic t4).
▶ Urban visokonapetostno distribucijsko omrežje: alternativna shema za omrežje kabelskega obroča (shranjevanje prostora)
● Uporaba pogojev 24 kV evropske škatle za cepljenje kablov
Temperatura okolice 10kV evropske distribucijske škatle tipa: -30 ~ 40 ℃
Hitrost vetra: enakovredno 34m/SL in ne več kot 700PAL
Vlažnost: Povprečna dnevna relativna vlaga ni več kot 95%
Povprečna mesečna relativna vlaga ni večja od 95%
Shock odporni: vodoravni pospešek ni več kot 0,4 m/s², navpični pospešek
Naklon evropskega tipa namestitvene škatle za distribucijo kablov: manj kot 3
Instalacijsko okolje: Okoliški zrak ne sme biti očitno onesnažen s korozivnim, vnetljivim plinom, vodnim paro itd., In vgradnje ne smete biti nasilno vibrirani.
● Tehnični parameter 24 kV evropske škatle za cepljenje kablov
|
Nazivna napetost |
24KV |
|
Nazivni tok |
630A |
|
Dinamični stabilen tok |
50Ka/0,3S |
|
Toplotni stabilen tok |
20Ka/0,3S |
|
1min delovna frekvenca vzdrži napetost |
42kV |
|
15 minut DC zdrži napetost |
52 kV |
|
Osvetlitev impulza vzdrži napetost |
105KV |
|
SHELL IP stopnja |
IP33 |
● 24 kV evropska vrsta kabla za delitev kabla Številka naročila Opis
