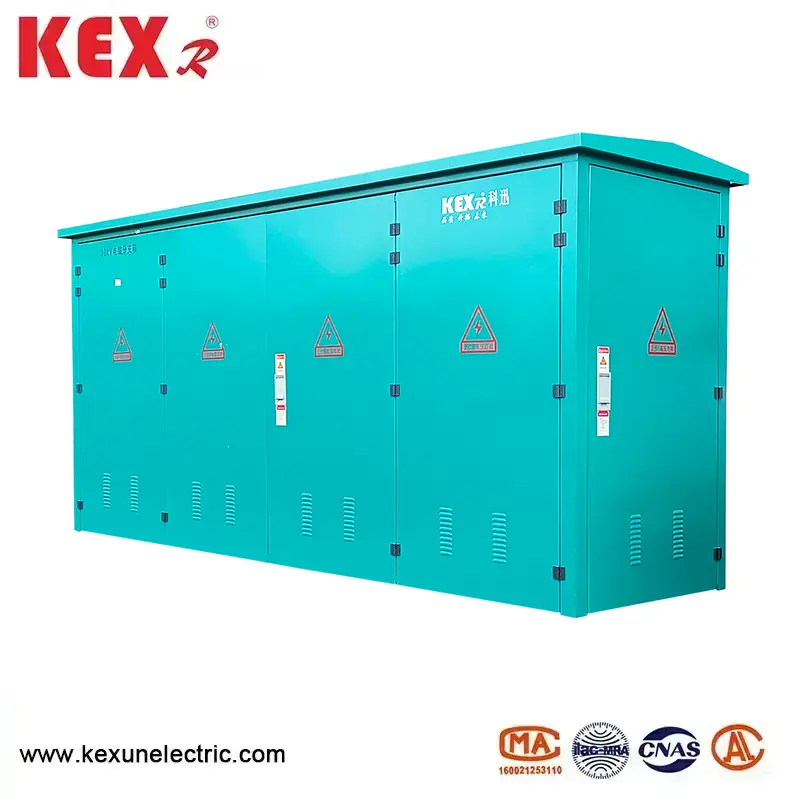

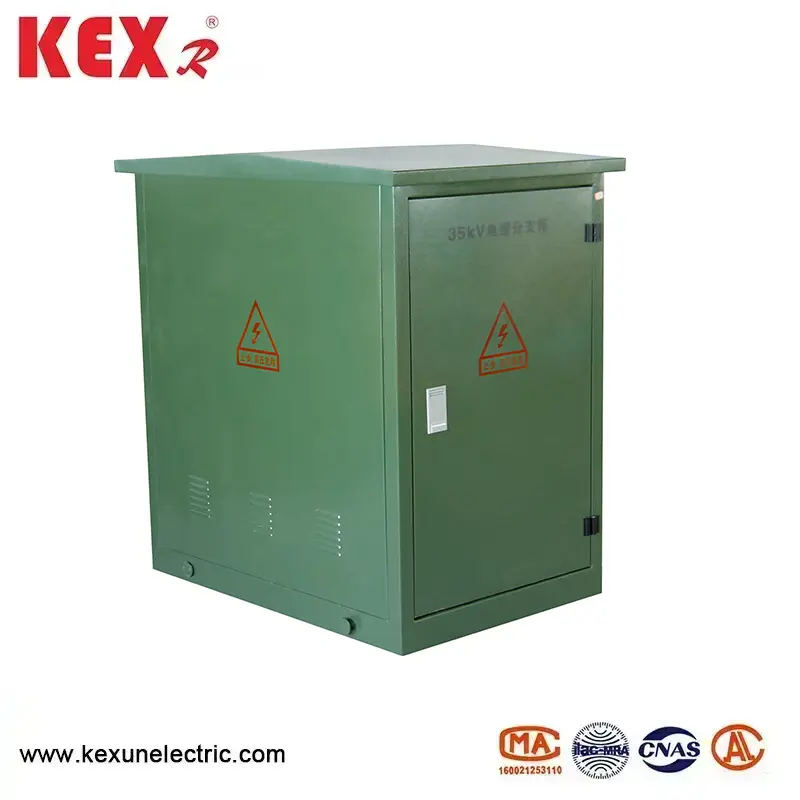

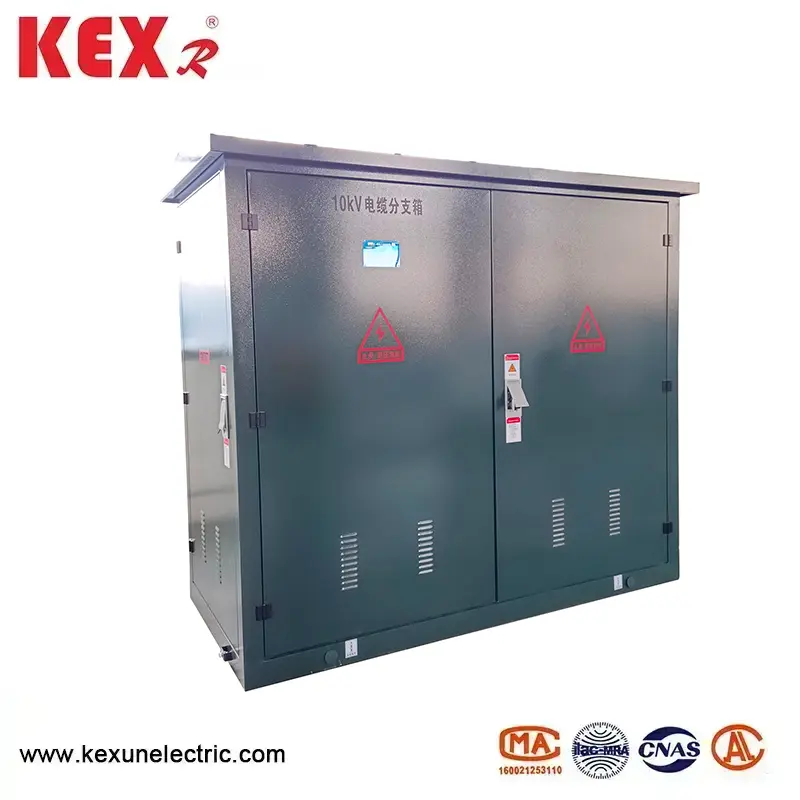

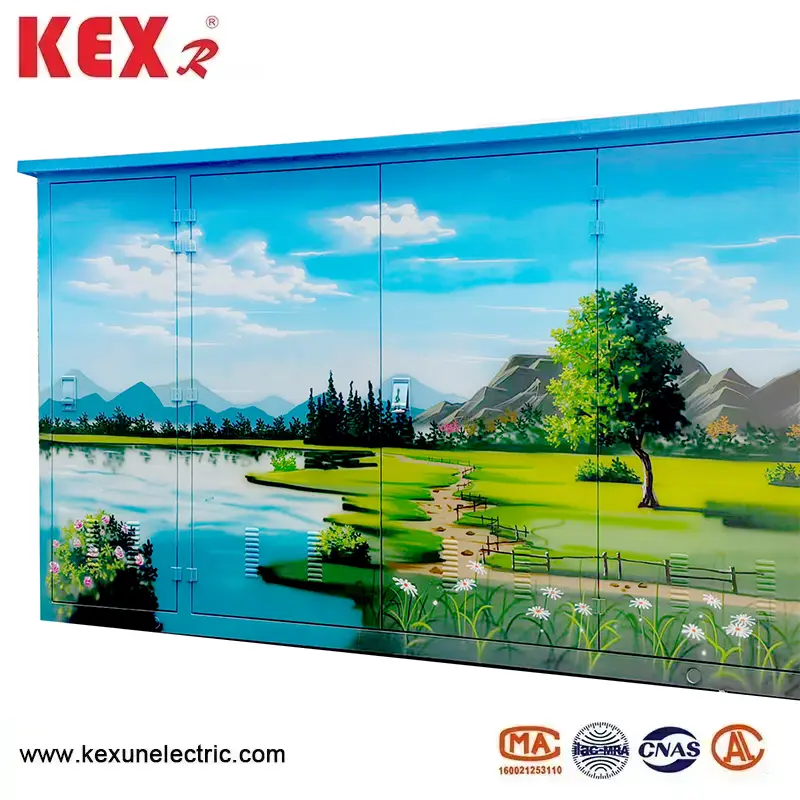

35kV kabelska stičišče
35KV kabelska stičišče, ki ga je proizvajal Kitajski dobavitelj Kexun, je nekakšna oprema za tapkanje kablov za srednje in visokonapetostno distribucijsko sistem, ki je primerna za raven napetosti 35kV (najvišja delovna napetost je 40,5kV), sprejema evropsko standardno zasnovo (IEC, DIN itd.) Ima značilnosti, ki so v industriji, ki se uporabljajo v industriji in je široko uporabljena in drugačna energija, ki se uporablja, in je široko uporabljena v panožici in je široko, in je široko uporabljena v panožici, ki se uporablja v podjetju Novo energijo, in je široko uporabljeno v industriji in je široko uporabljeno v panoži in je široko, in je široko uporabljena v panožici in je široko uporabljena, in je široko uporabljena v panožici in je široko polja.
Model: 35KV
Blagovna znamka: Kexr
Model: 35KV
Blagovna znamka: Kexr
○ Glavna značilnost škatle 35KV kabel
▶ Nazivna napetost: 35kV (v skladu s standardi IEC 62271-200 in GB/T 11022).
▶ Popolna izolacija in popolno tesnjenje: sprejeta je trdna izolacija (na primer epoksi smola in silikonska guma) ali plina SF6 in ni golega prevodnika, z zaščitno stopnjo IP65/IP67.
▶ Evropska tehnologija vtičnikov: Standardni zaščitni priključek za vtični kabel (Podporna operacija v živo (potrebna so posebna orodja).
▶ Modularno zasnovo: Dohodne in odhodne linije se lahko fleksibilno razširijo (na primer 1 in 3 v, 2 in 2 in 4).
▶ Inteligentna izbira: Indikator napak, temperaturni senzor, DTU (distribucijski terminal) je mogoče integrirati.
○ Tipična strukturna sestava 35kV kabelskega stika
▶ Okvir
Kompozitni material iz nerjavečega jekla /SMC je odporen proti koroziji in primeren za zunanjo uporabo (-40 ℃ ~+70 ℃).
▶ izoliran avtobus
Baker ali aluminijast prevodnik, izolacija silikonske gume /EPDM, frekvenca moči vzdrži napetost ≥70kV, strela 170kV.
▶ Kabelski konektor
35kV zaščiteni vtični priključki (na primer T-tip in komolčni tip) s preskusnimi točkami (neobvezno).
▶ Zaščitna naprava
Okvir strele, indikator napak v kratkem stiku in zaslon v živo je mogoče izbrati.
▶ ozemljitveni sistem
Plast škatle in zaščite kabla sta zanesljivo ozemljena (ozemljitvena upor ≤4Ω).
○ 35kV kabelska stičišča Namestitev in delovanje in vzdrževanje
Zahteve za namestitev
Odstranjevanje in rezanje kabla: natančno se ujemajte s specifikacijami sklepov (napaka 1 mm), da se izognete poškodovanju izolacijske plasti.
▶ Namestitev priključka: Očistite kontaktno površino in nanesite silikonsko mast, da preprečite oksidacijo. Privijte z navornim ključem (na primer T-JOINT potrebuje 35 ~ 40n m).
▶ ozemljitev: Škatlo za škatlo in kabel morata biti zanesljivo ozemljena (ozemljitvena upor ≤4Ω).
◆ Varno delovanje
▶ Preverite električno energijo po izpadu električne energije in med delovanjem nosite izolacijske rokavice in očala.
▶ Preden priklopite in odklopite konektor, se prepričajte, da je stikalo za ozemljitev zaprto (če obstaja).
◆ Predlog za vzdrževanje
▶ Letni pregled: merjenje infrardeče temperature (s poudarkom na spremljanju temperaturnega dviga sklepov).
▶ Pregled tesnila: Zamenjajte tesnilni obroč enkrat na pet let (dokaz vlage in prahu).
▶ Izolacijski test: vsaka 3 leta izvedite test napetosti.
● Tehnični parameter 35kV evropskega tipa kabelskega stika
|
Nazivna napetost |
35KV |
|
Nazivni tok |
630A |
|
Dinamični stabilen tok |
50Ka/0,3S |
|
Toplotni stabilen tok |
20Ka/0,3S |
|
1min delovna frekvenca vzdrži napetost |
42kV |
|
15 minut DC zdrži napetost |
52 kV |
|
Osvetlitev impulza vzdrži napetost |
105KV |
|
SHELL IP stopnja |
IP33 |

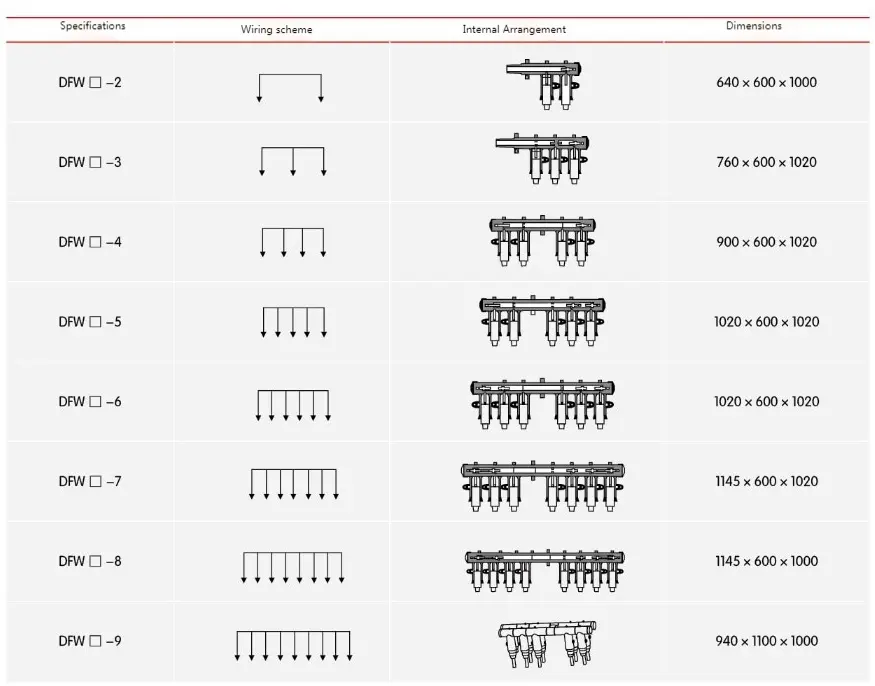

● 35kV evropska vrsta kabelskega stičišča Številka naročila Opis Opis
