AIS stikalo

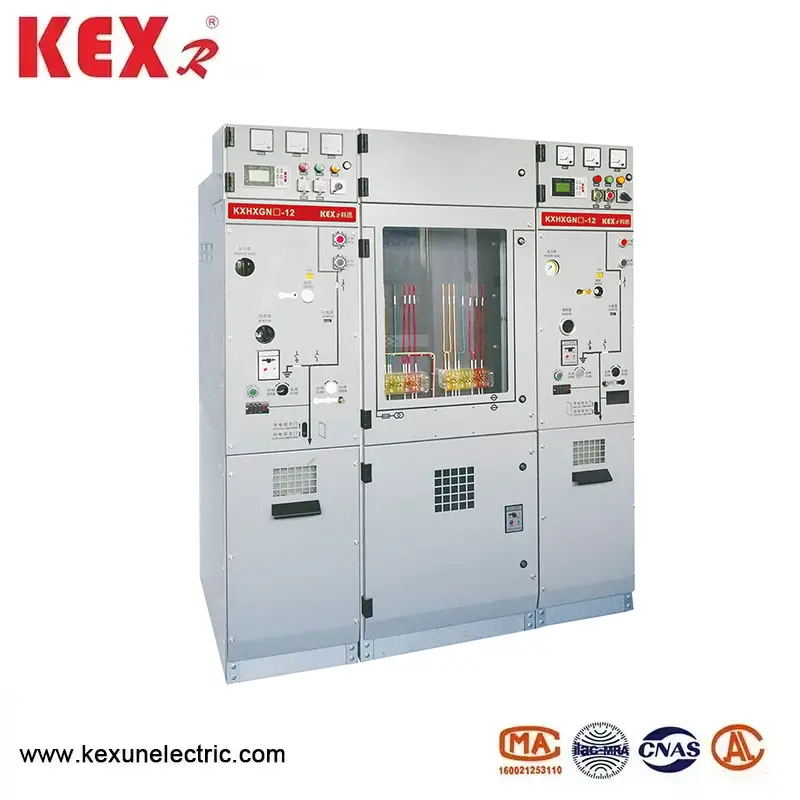

KXHXGN-12 type AIS Switchgear produced by KEXR, a power transmission and distribution equipment supplier in China, is a 12kV gas-insulated ring network cabinet (C-GIS) with environmental protection gas (such as dry air, nitrogen or mixed gas) as insulation medium, which is suitable for ring network power supply, terminal power supply and small-scale opening and closing stations of distribution networks.
Model: KXHXGN-12
Blagovna znamka: Kexr

Pošlji povpraševanje

Opis izdelka

● Glavna funkcija AIS SwitchGear

(1) Prednosti varstva okolja

◆ Prosti SFGA: AIS SwitchGear sprejme suh zrak, dušik ali nov varstvo okolja (na primer G, Airplus® itd.), Ki je v skladu s predpisi EU F-Gas in kitajsko "dvojno ogljikovo".

◆ Emisija z nizkim ogljikom: V primerjavi s kabinetom omrežja SF obroč se GWP (potencial globalnega segrevanja) približa nič.

(2) Strukturna zasnova

◆ Modularna zasnova: Stikalna enota AIS dohodne črte, odhodna linija, merjenje in PT je mogoče razširiti.

◆ Zaprta struktura: Zaščitna stopnja stikala AIS doseže IP67, ki je zaščitna z vlago, zaščitna z vlago in kondenzacijo, primerna za ostro okolje.

◆ Kompaktna velikost: prihrani prostor kot AIS Ring Network omara in je bolj okolju prijazen kot tradicionalni SF₆ GIS.

(3) inteligentne možnosti

Inteligentno spremljanje (na primer DTU, merjenje temperature na spletu, delno spremljanje praznjenja itd.) Je mogoče izbrati za podporo dostopa do interneta stvari (IoT) in uresničitve na daljavo in vzdrževanje.

● Tehnični parametri stikala AIS

◆ omara odklopnikov

Predmet				Enota	Podatki
Nazivna napetost				KV	12
Nazivna frekvenca				Hz	50
Nazivna raven izolata	1min delovna frekvenca vzdrži Napetost		Do faze do faze	KV	42
			Odmor		48
	Svetlobna impulz vzdrži napetost （Vrhunec）		Do faze do faze	KV	75
			Odmor		85
	1min frekvenca moči vzdrži napetost pomožnega/krmilnega vezja (do ozemljitve)			KV	2
Nazivni tok				A	630
Nazivna kratkoročna vzdrži tok （virtualna vrednost）			Glavno vezje/stikalo za ozemljitev	the	25/4s
			Ozemljitveni krog	the	21.7/4s
Nazivni vrh vzdrži tok			Glavno vezje/stikalo za ozemljitev	the	63
			Ozemljitveni krog	the	54.5
Nazivni tok preloma kratkega stika in časi				ka/čas	25/30
Nazivni zapirni tok s kratkim vezjem (vrh)				the	63
Nazivni kabelski polnilni tok				A	25
Nazivno delovno zaporedje odklopnika O-0.3S-Co-180S-Co
Mehnično življenje		Odklopnik /odklopnik		Čas	10000/3000
Stopnja IP		Zaprta škatla			IP67
		Swichgear Shell			Ip4x
Plin tlak		Nazivna raven polnjenja plina (20 ℃, tlak merilnika)		MPA	0.02
		Nazivna raven fukcije plina (20 ℃, tlak merilnika)		MPA	0
Učinkovitost tesnila,		Letna stopnja puščanja		%/Leto	≤0,05

◆ omara za stikalo za nalaganje

Predmet			Enota	Podatki
Nazivna napetost			KV	12
Nazivna frekvenca			Hz	50
Nazivna raven izolata	1min delovna frekvenca vzdrži Napetost		KV

	Svetlobna impulz vzdrži napetost （Vrhunec）		KV

	1min frekvenca moči vzdrži napetost pomožnega/krmilnega vezja (do ozemljitve)		KV	2
Nazivni tok			A	630
Nazivna kratkoročna vzdrži tok （virtualna vrednost）		Glavno vezje/stikalo za ozemljitev	The	25/4s
		Ozemljitveni krog	The	21.7/4s
Nazivni vrh vzdrži tok		Glavno vezje/stikalo za ozemljitev	The	63
		Ozemljitveni krog	The	54.5
Nazivni zapirni tok s kratkim vezjem (vrh)		Stikalo za nalaganje/ozemljitev	The	63
Nazivni tok, ki prekine aktivno obremenitev			A	630
Nazivni tok, ki je v zaprti zanki			A	630
5% nazivna aktivna obremenitev, ki prekine tok			A	31.5
Nazivni kabelski polnilni tok			A	10
Nazivni časi prekinitve aktivne obremenitve			Čas	100
Prelomna napaka pri ozemlju			/Čas	31.5/10
Polnilni tok linij in kablov je odklopljen pod pogojem napake tal.			/Čas	17.4/10
Mehnično življenje	Odklopnik /odklopnik		/Čas	10000/3000
Stopnja IP	Zaprta škatla			IP67
	Swichgear Shell			Ip4x
Plin tlak	Nazivna raven polnjenja plina (20 ℃, tlak merilnika)		MPA	0.02
	Nazivna raven fukcije plina (20 ℃, tlak merilnika)		MPA	0
Učinkovitost tesnila,	Letna stopnja puščanja		%/Leto	≤0,05

● Izvajalni standard SwitchGear AIS

◆ Skupne tehnične zahteve standardov GB/T 1022 za visokonapetostne stikalne naprave in nadzor. ◆ GB/T39063640.5KV AC kovina zaprta stikalna naprava in krmilna oprema.

◆ GB/T1985 visokonapetostno izolacijsko stikalo in ozemljitveno stikalo

◆ GB/T38043.6-40.5kV AC AC AC visoko napetostno stikalo

◆ GB/T1984 Odklopni odklopnik z visoko napetostjo

◆ GB/T4208 IP koda za zaščito pred lupino

◆ GB/T7354 Merjenje delnega praznjenja

◆ GB/T311.1 Koordinacija izolacije 1. del: Opredelitev, načela in pravila

● Uporaba pogojev stikala AIS

◆ Najvišja temperatura: +45 stopinj Celzija;

◆ Najnižja temperatura: -25 stopinj Celzija;

◆ Najvišja temperatura: (24-urno povprečje) +35 stopinj Celzija;

◆ Največja povprečna relativna vlažnost (24 ur 1: ≤ 95%; nadmorska višina: ≤ 1500m; seizmična sposobnost: 8 stopinj;

◆ Zaščitna ocena: napolnjeno tesnilo telesa IP67, preklopna omarica IP4X ；

◆ Okoliški zrak očitno ne bi smeli onesnažiti s korozivnim vnetljivim plinom in vodnim paro.

◆ Ni pogostega silovitega vibracijskega mesta, zasnova ostrosti v ostrih delih pa ustreza vsem vrstam zahtev.

◆ Ko se uporablja v običajnih okoljskih pogojih, ki presegajo GB/T3906, se uporabnik pogaja s Kexr

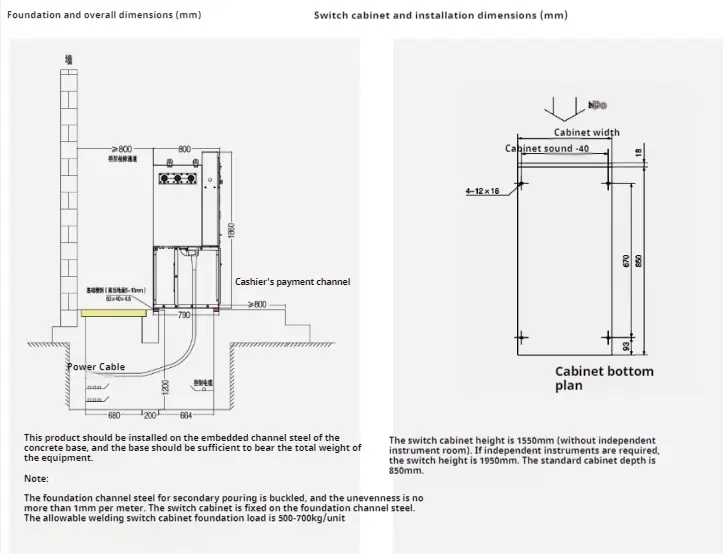

● Navodila za namestitev

Ais Switchgear
