Glavna enota heksafluorid

● Glavna aplikacija

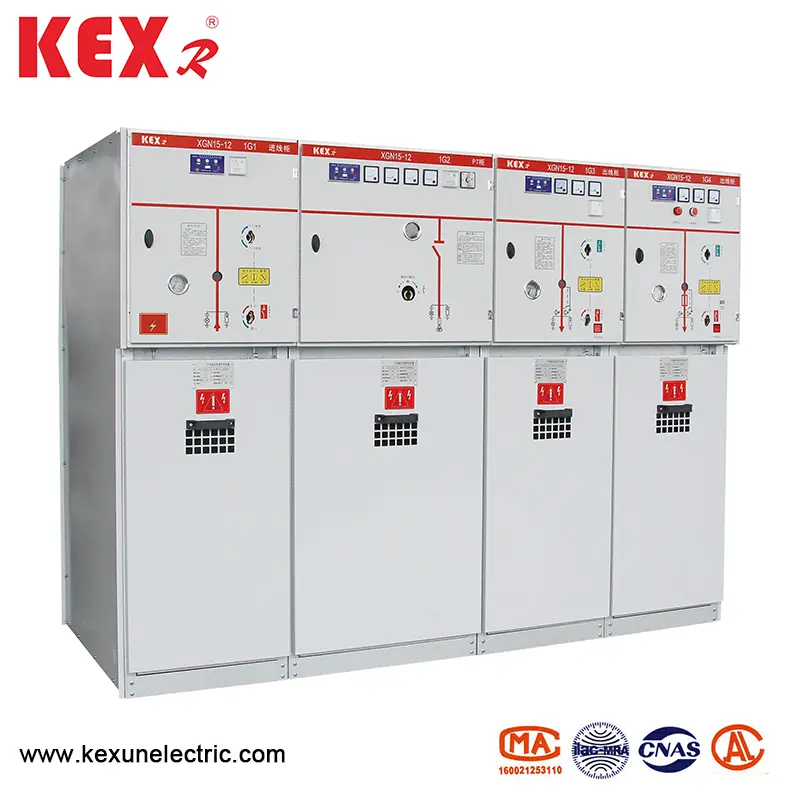

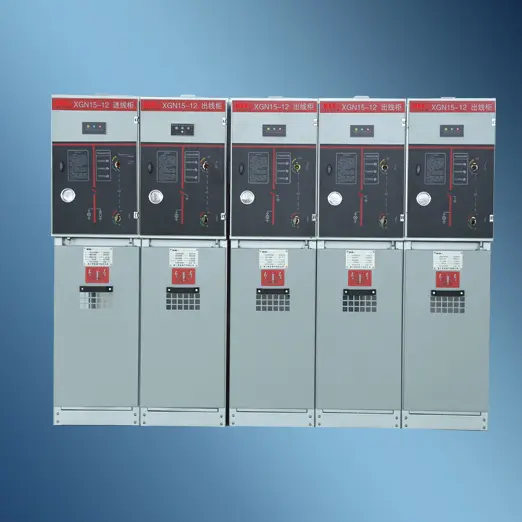

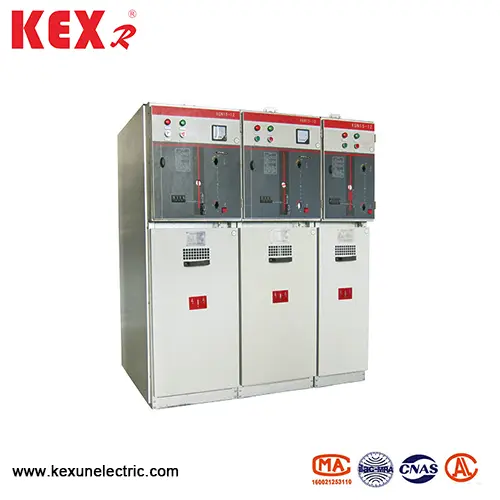

Glavna enota tipa XGN15-12 Glavna enota, ki je primerna za napajalne sisteme AC 50Hz in 12kV, ki se pogosto uporabljajo v industrijskih in civilnih kabelskih obročnih omrežjih in terminalih za napajanje, zlasti primernih za mestna stanovanjska območja, majhne sekundarne podstanice, preklopne postaje, industrijske in rudarske podjetije, letališča, podzemne avtobuse, letališča, podzemne avtobuse, podružnice, letališča, podzemne avtobuse, podzemne avtobuse, podzemne avtobuse, Podvodnice, Podvodnice, Podvodnice, Napake, Podvodnice, Napake, Podvodnice, Podvodniki, Napaki, Podvodniki, Napaki, Podvodniki, Napaki, Podvodniki, Napake, Podvodnice, AtHONCES, PROBITI IN PROBICE, PROBIT ALI SU.

● Pogoji uporabe

▶ Višina: ≤ 1000 m. (Če imate posebne zahteve, jih navedite pri naročanju)

▶ Temperatura okolja: -25 ~ 40 ℃

▶ Povprečna dnevna relativna vlaga ： ≤95%

▶ Povprečna mesečna relativna vlaga ： ≤90%;

▶ Stopnja šoka: 8 stopinj

▶ Postavlja se brez nasilnih vibracij, udarcev, požara, kemične korozije in eksplozije.

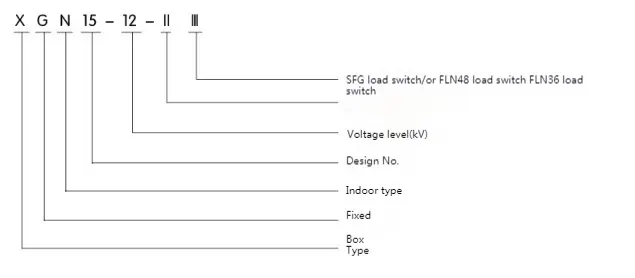

● Model in pomen

● Merila se izpolnjujejo

XGN15-12 Tip Hexafluorid Ring Glavna enota izpolnjuje naslednja merila:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Tehnični parametri in dimenzija

● Struktura in osnovne komponente omare za preklop obremenitve

◆ XGN15-12 Tip Hexafluorid Ring Glavna struktura enote: Vodila soba+kabelski prostor za obremenitev+operacijski mehanizem+zaklepni mehanizem in nadzorna soba z nizko napetostjo

◆ Stikalo za nalaganje

V stikalni sobi je nameščeno stikalo za obremenitev s tremi postaji. Lupina stikala za obremenitev je narejena iz epoksi smole in napolnjena z žveplom heksafluoridom (SF). ) Plin je izolacijski medij, SF pa je mogoče namestiti v stikalno sobo glede na zahteve stranke. Merilnik gostote plina ali merilnik gostote plina s stikom z alarm.

◆ Kabelska soba

Omara za stikalo za obremenitev ima dovolj kabelske prostore, ki se uporablja predvsem za kabelsko povezavo, tako da lahko enojedrne ali trijedrne kable povežete s preprostimi neomejenimi kabelskimi glavami, hkrati pa lahko v dovolj prostoru namestite strelo, trenutni transformator, spodnje ozemljitveno stikalo in druge elemente. Glede na standardno zasnovo ima vrata v omari opazovalno okno in varnostno zaklepno napravo, spodnja plošča kabelske prostore pa je opremljena s tesnilnim pokrovom in kabelskim objemkom s podpornim okvirjem ustrezne velikosti. Spodnjo ploščo in okvir vhodnih vrat kabelske prostore lahko odstranite, da olajšate namestitev kabla.

Mehanizem gnetenja, mehanizem za zaklepanje in nadzorna soba z nizkim tlakom

Soba z nizko napetostjo z Interlockom ima hkrati vlogo nadzorne plošče. Komora z nizkonapetostnimi napetostmi je opremljena z vzmetnim delovnim mehanizmom z indikatorjem položaja, mehanskim zaklepanjem in napravo, lahko pa je tudi opremljena s pomožnimi stiki, sprožitvijo tuljave, mehanizmom za spopadanje v sili, kapacitivni zaslon v živo, ključavnico za ključe in električno delovno napravo. Hkrati je prostor v nizkonapetostni komori lahko opremljen tudi s krmilnim vezjem, merilnim instrumentom in zaščitnim relejem. 750 mm široka omara ima dve enaki nizkonapetostni komori, ki sta lahko opremljena z več dodatki. Celotno omaro XGN15 lahko razdelimo na dva dela, zgornji del omare vključuje avtobusno sobo, stikalo za obremenitev, delovni mehanizem in prostor z nizko napetostjo, ki je ločena od spodnje kabelske prostore. Zato je lahko opremo, nameščeno v zgornji enoti, varno in priročno prenoviti in preoblikovati, celotno zgornjo enoto pa lahko zamenjate.

◆ Avtobusna soba

Avtobusna soba je razporejena v zgornjem delu omare. V avtobusni sobi so glavni avtobusi povezani skupaj in tečejo po celotni vrsti omare za stikalo

◆ Osnovne komponente Ofxgn15-12 Tip Hexafluoride Glavna enota

▶ FLN36 Switch razvija in proizvaja podjetje z uvedbo tuje tehnologije in glede na zahteve domačega elektroenergetskega sistema.

▶ Stikalo za obremenitev ima tri stanja: zapiranje, odpiranje in ozemljitev. Dinamični in statični stiki stikala za obremenitev so nameščeni v epoksi smolni lupini z ojačanjem z armirano strukturo in SF. Plin je lok, ki gasira medij, zračni tlak pa 14. Vsako stikalo za obremenitev je zaprto in brez vzdrževanja, barometer pa lahko izberete ločeno. Tipičen način namestitve stikala nalaganja v omrežni omari za obroč je postavitev jeklene particije med kabelsko sobo in avtobusnim prostorom ter ga namestiti vodoravno. Ta metoda namestitve izolira avtobusno sobo iz kablovske sobe, da izpolni najstrožje varnostne zahteve za delovanje in vzdrževanje. Če se lok pojavi v notranjosti, je na zadnji strani lupine za obremenitev strukturna šibka točka, ki jo bomo izpereli, nato pa bo ločni ventil iz praznjenja na omari izperel in čez omaro vodil pretok nad tlakom.

▶ Stikalo za obremenitev ima dva delovna mehanizma: Enojna vzmetna delovna mehanizem (K-tip) in dvojni vzmetni delovni mehanizem (A-Type) lahko električni mehanizem dodate zgornji dve vrsti delovnih mehanizmov za uresničitev oddaljenega električnega nadzora.
