Omarna omrežna omara z visokim napetostnim obročem

Kexun je proizvajalec, specializiran za omrežno omaro z visoko napetostnimi obročki na Kitajskem.

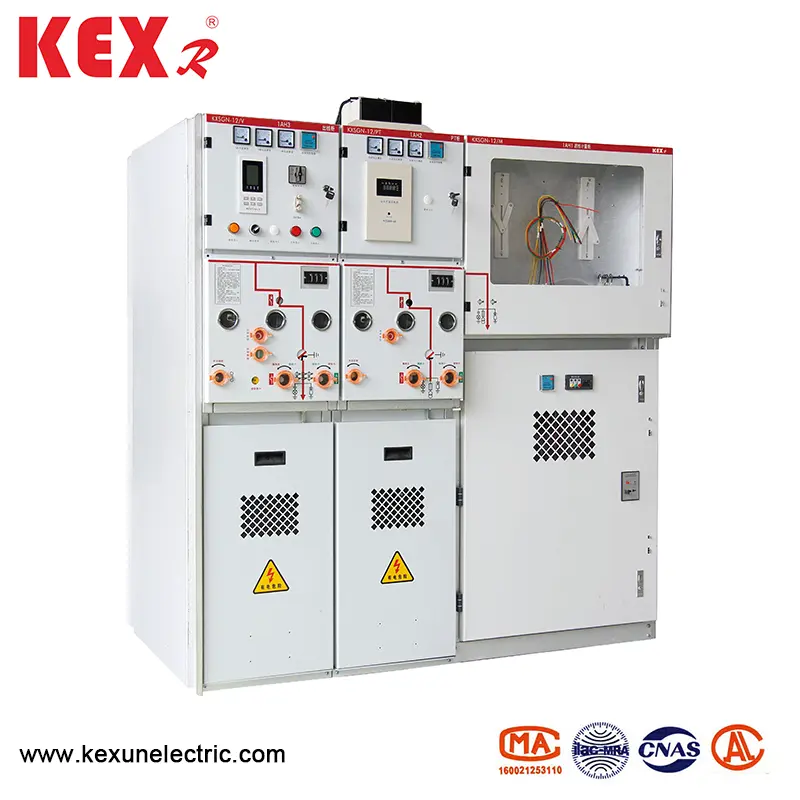

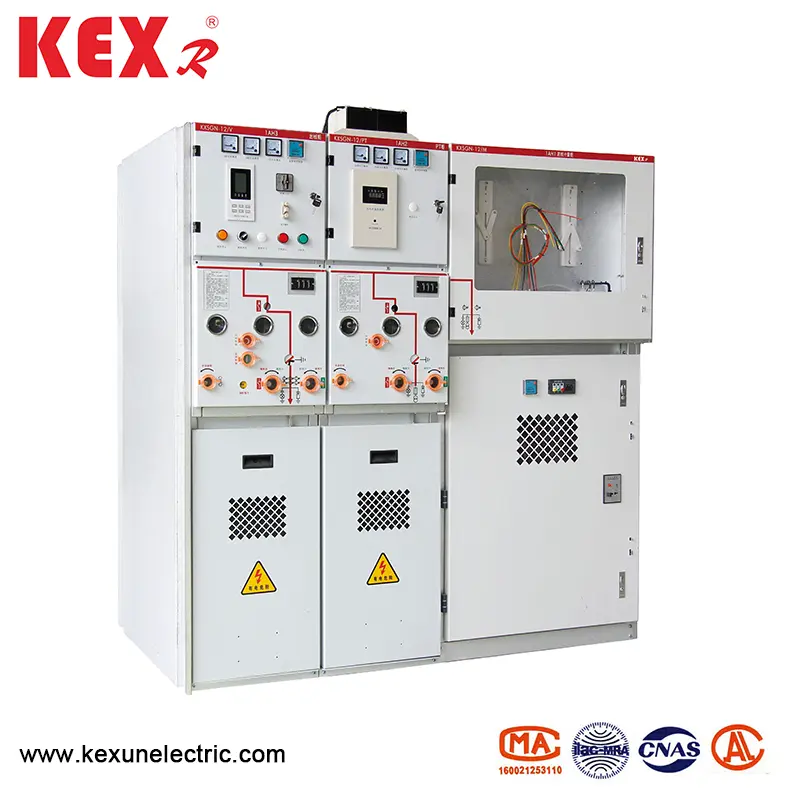

Njegovi najbolje prodajani izdelki KXSGN-12-SIS3 je trdna izolacija, ki je popolnoma zaprta stikalna naprava. Sprejema modularno, popolnoma zapečateno, popolnoma izolirano in popolnoma kovinsko zaprto konstrukcijo.
Model: KXSGN-12-SIS3
Blagovna znamka: Kexr

Pošlji povpraševanje

Opis izdelka

● Funkcija oblikovanja

▶ Vakuumsko interpinterski odklopnik in modul stikala za obremenitev sta zaprt z epoksi smolo. Modularno integrirano glavno vezje z ročnim in električnim tristopenjskim odklopom.

▶ Modul odklopnikov vakuumskih interrupterjev ima možnost odpiranja in zapiranja toka kratkega stika.

▶ V zaključnem ozemljitvenem položaju tristopenjskega odklopa je viden zlom, odklop in ozemljitveno stikalo pa lahko hitro odpre in zapre tok kratkega stika.

▶ Škatla za zračno komoro, izolirano z epoksidnim smolo, zatesnjeno s tristopenjskim izolacijskim stikalom, lahko pritiska na suh zrak za 0,04MPa. Opremljen je z merilnikom tlaka za spremljanje notranjega tlaka na spletu, da se prepreči puščanje in ekstravazacijo ter za zaščito izolacijskega stikala in ozemljitvenega stikala.

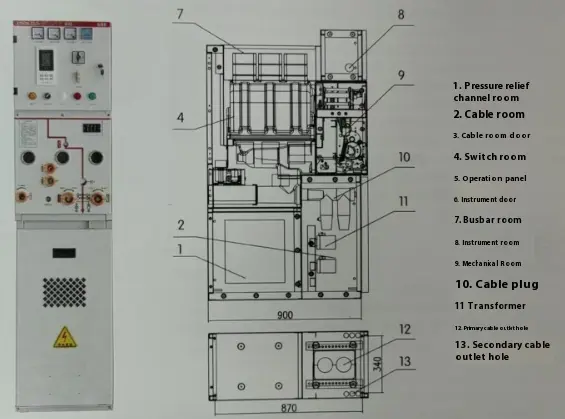

● Strukturna dimenzija

High Voltage Ring Network Cabinet

● risba zgornje izolirane dimenzije

Načrt	Širina omare	Globina omare	Višina omare	Nadzemni oris
PT dohodna linija	450	900	1600	Poglobite 260
Dohodni in oris	425	900	1600	Poglobite 260
Stikalo za medsebojno povezanost	425	900	1600	Poglobite 260
Izolacija medsebojne povezave	425	900	1600	Poglobite 260
Dvigovanje avtobusov	425	900	1600	Poglobite 260
Tradicionalno meritev	750	900	1600	Poglobite 260
Kompaktna meritev	425	900	1600	Poglobite 260
Napajanje Pt	450	900	1600	Poglobite 260
Nadzor in zaščitna bazna postaja	425	900	1600	Poglobite 260

● Tabele tehničnih parametrov

◆ Tehnični parameter odklopnika

Predmet		Enota	Podatki
Nazivna napetost		KV	12
Nazivna frekvenca		Hz	50
Nazivna raven izolacije	1m delovna frekvenca vzdrži napetost	KV	42
	Strela impulz vzdrži napetost	KV	75
Nazivni tok		A	630	1250
Nazivni prelomni tok kratkega stika （1SC）		The	20 35	31.5
Nazivni zapirni tok s kratkim stikom （Vrhunec）		The	50 63	80
Nazivni vrh vzdrži tok		The	50 63	80
Nazivna kratkoročna vzdrži tok		The	20 25	31.5
Ocenjeni kratki prelomni trenutni časi preloma		Čas	30	30
Ocenjeno kratkotrajno prelomno trenutno trajen čas		S	4
Nazivno delovno zaporedje	Samodejno premestitev		OFF-0,3S-ONOFF-180-ONFOF
	Neavtomatsko rezanje		OFF-0,3S-ONOFF-180-ONFOF
Mehansko življenje		Čas	3000
Nazivni prelomni tok enojne kondenzatorske banke		A	630
Nazivni prelomni tok B do B Bank		A	400

◆ Tehnični parametri stikala za obremenitev (enota C)

Predmet	Enota	Podatki
Nazivni tok	A	630
Nazivni odklopni tok kratek stik	The	50
Nazivna kratkoročna vzdrži tok	Ka/s	20/4
Mehanska življenjska doba obremenitve	Čas	10000
Električno življenjsko dobo obremenitve	Čas	10000

◆ Tehnični parametri stikala za obremenitev (enota C)

Predmet	Enota	Podatki
Nazivni tok	A	125
Nazivni prelomni tok kratkega stika	The	31.5
Nazivni zaključni tok kratkega stika	The	80
Nazivni tok	A	3150

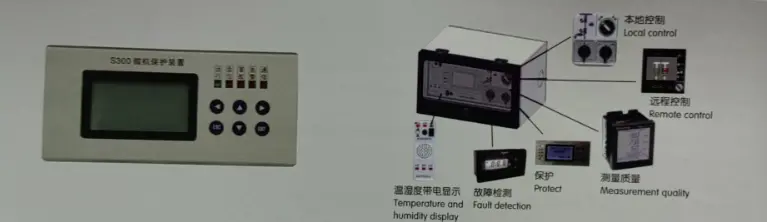

● Inteligenčni terminal omrežne omare z visokim napetostnim obročem

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 serija visokonapetostnega obročnega omrežnega kabineta sprejema večnamenski inteligentni zaščitni terminal, ki je nova generacija večnamenske operacijske kontrolne in zaščitne končne opreme, ki jo je razvil KEXR, integrira inteligentno kontrolo delovanja, simulacijsko resničnost primarnega vezja, mikro obratovalno zaščito, merjenje, merjenje, temperaturo in vlaženje v živo. Njegov videz je izjemen in lep, kar poenostavi ploščo omare za stikalo, zmanjša celotno prostornino trdne izolacijske omare, učinkovito izboljša učinkovitost zunanje namestitve in izboljša kakovost stikalnih naprav.
