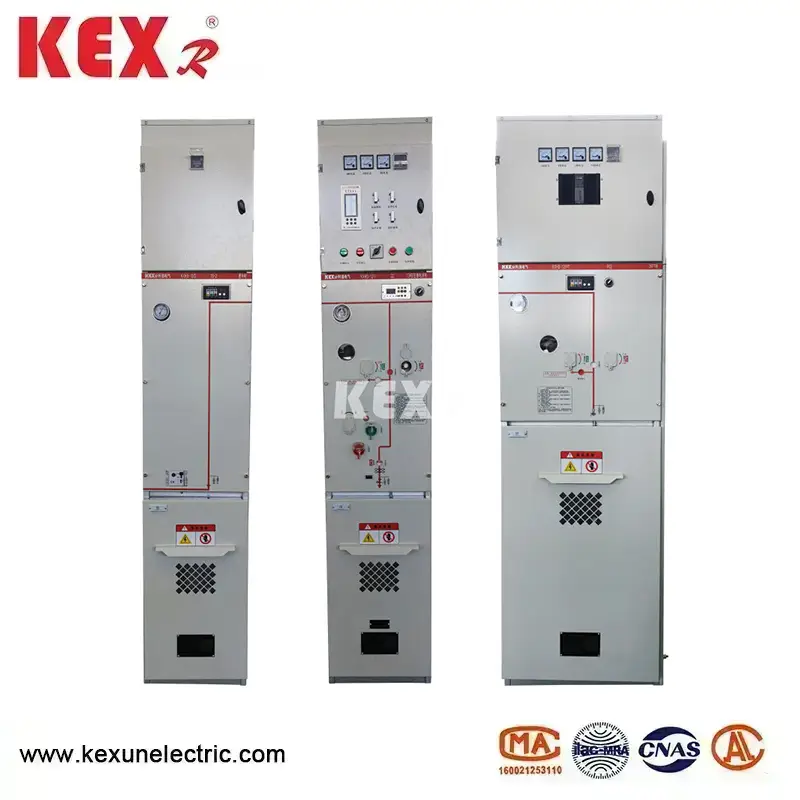

Okolju prijazna stikalna omara s plinsko izolacijo
Okolju prijazna stikalna omarica s plinsko izolacijo, ki jo proizvaja kitajska tovarna Kexun Electric Co., Ltd, ima značilnosti preproste strukture, prilagodljivega delovanja, zanesljivega povezovanja in priročne namestitve ter je še posebej primerna za distribucijo električne energije v urbanih stanovanjskih območjih, majhnih sekundarnih transformatorskih postajah, stikalnih postajah, kabelskih razvodnih omaricah, škatlastih transformatorskih postajah, industrijskih in rudarskih podjetjih, nakupovalnih središčih, letališčih, podzemnih železnicah, proizvodnji vetrne energije, bolnišnicah, stadioni, železnice, predori in druga mesta.
Model: KXHB-12
Blagovna znamka: KEXR
Model: KXHB-12
Blagovna znamka: KEXR

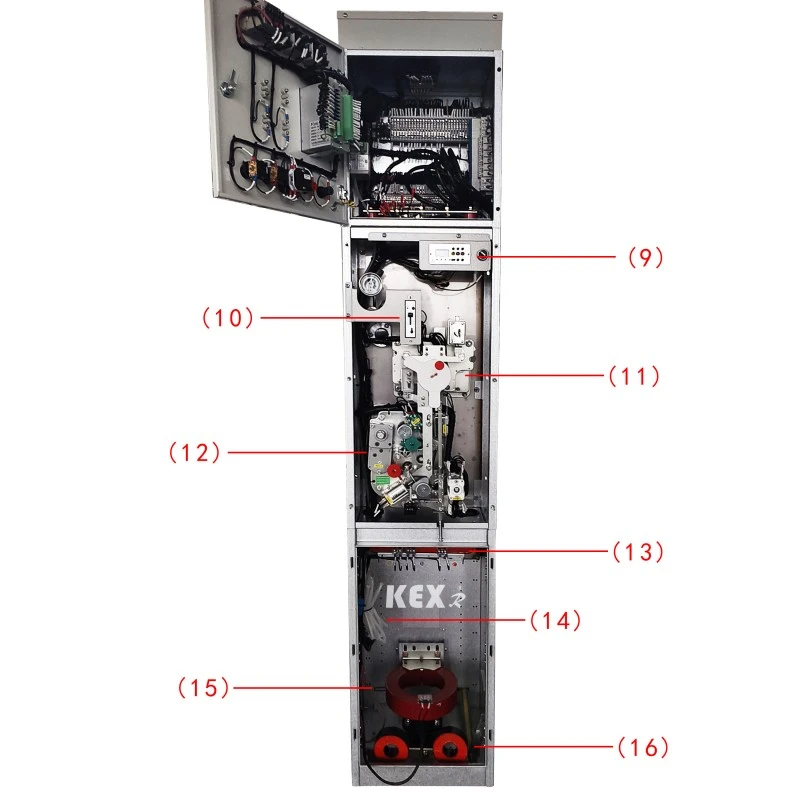

●Komponente

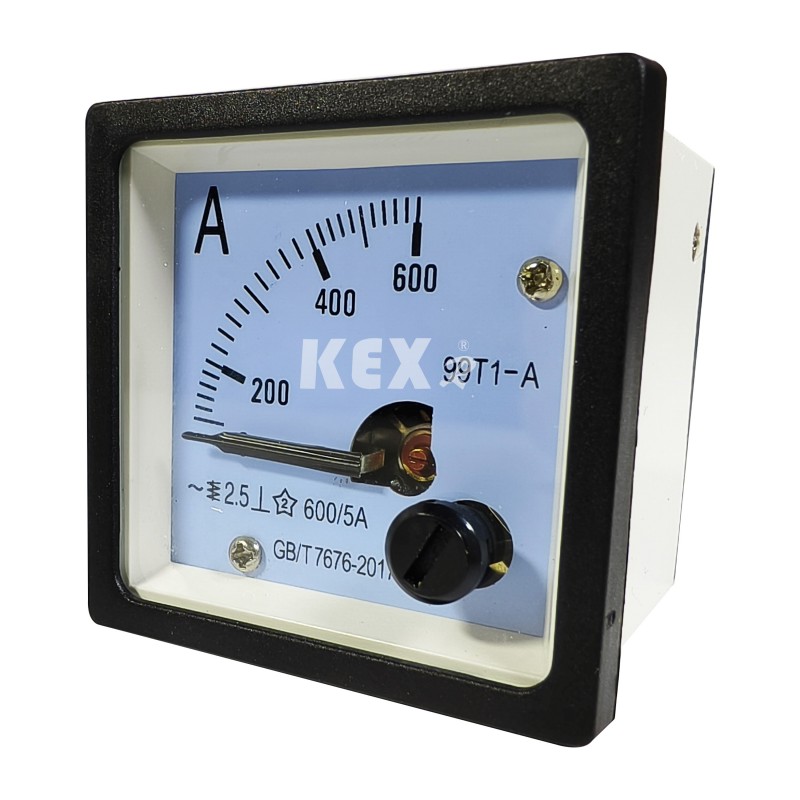

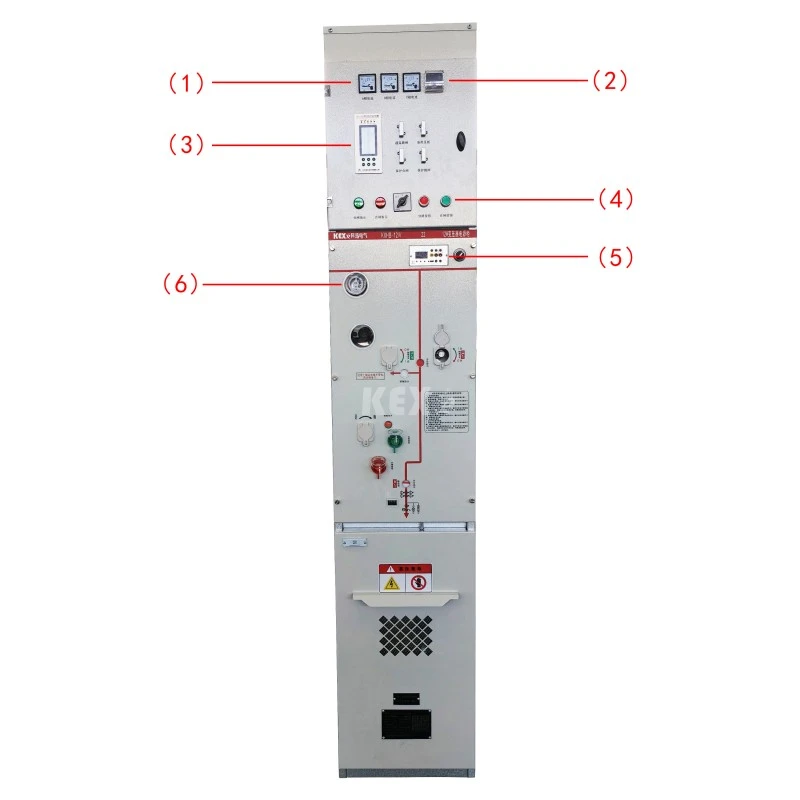

1.Ampermeter

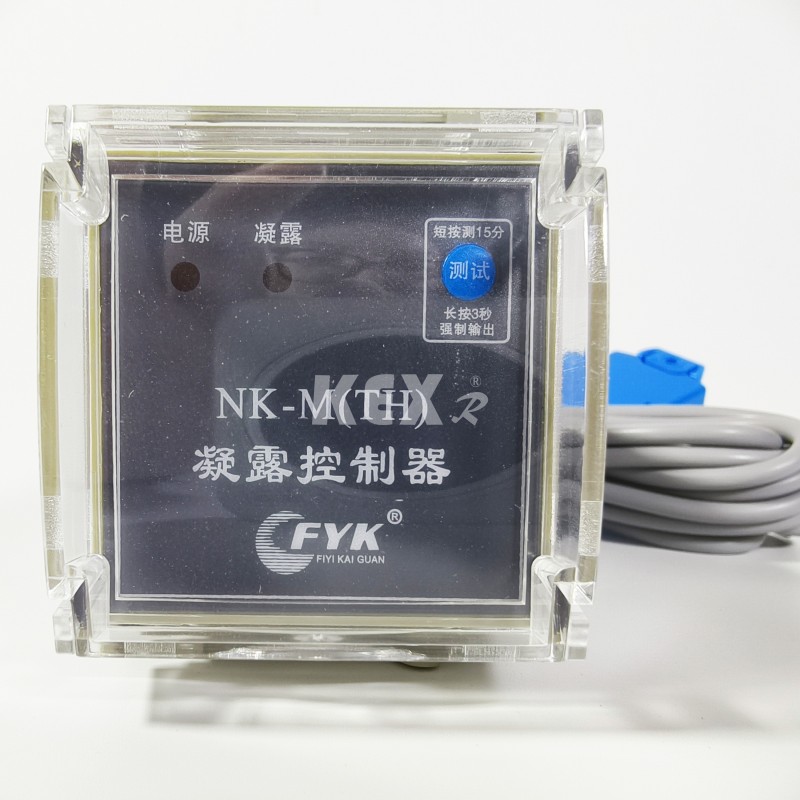

2. Krmilnik kondenzacije

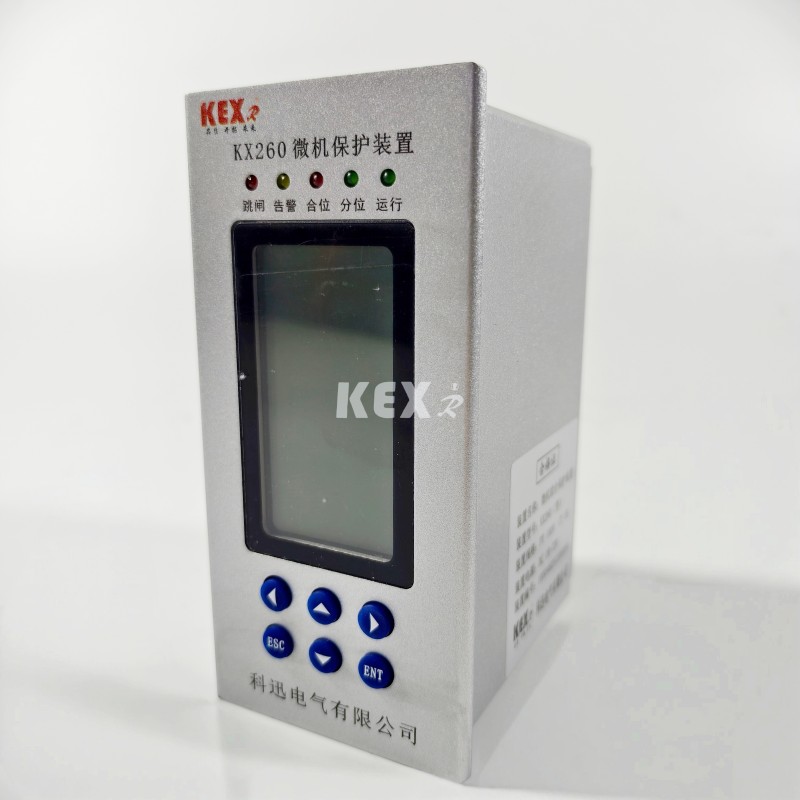

3. Zaščitna naprava mikroračunalnika

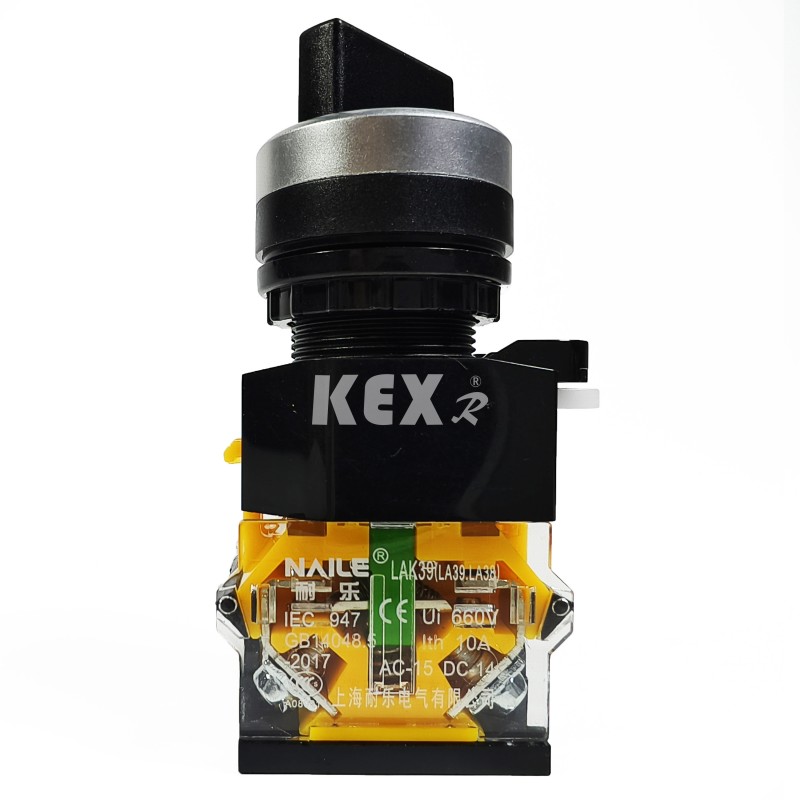

4. Gumb

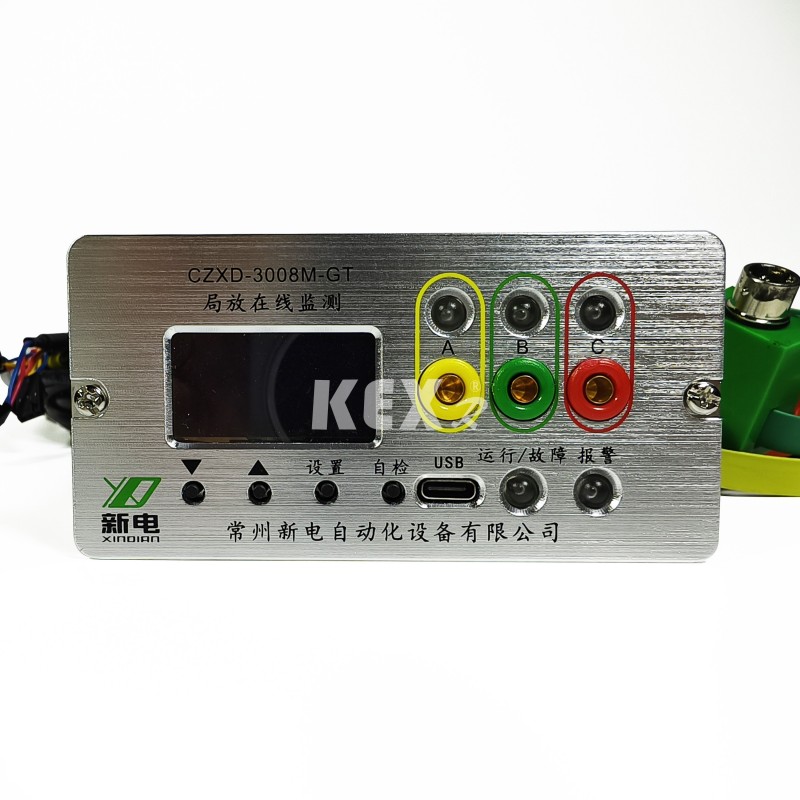

5.Detektor delne razelektritve

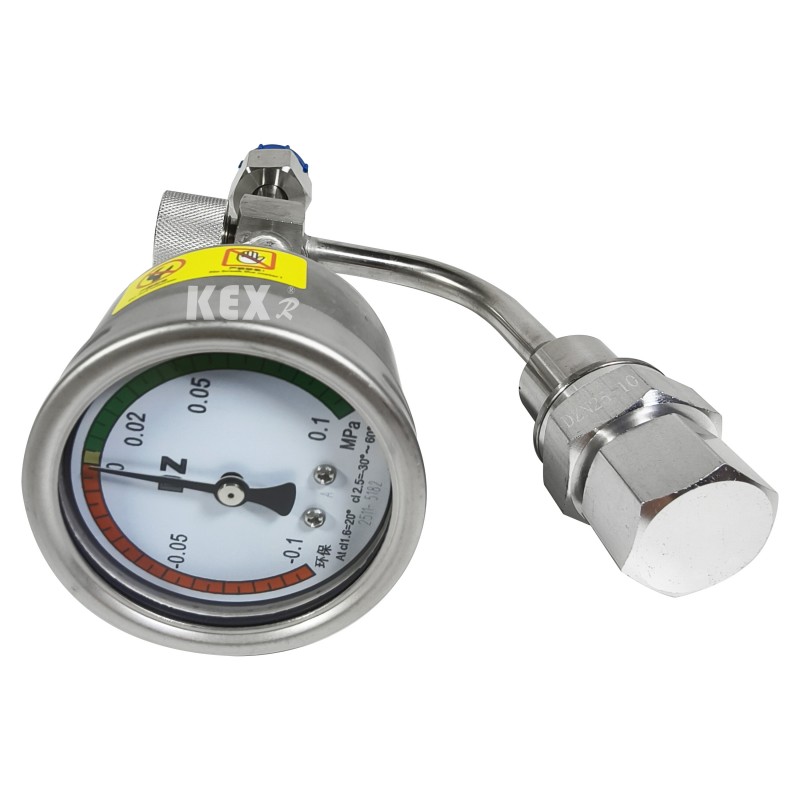

6.Barometer

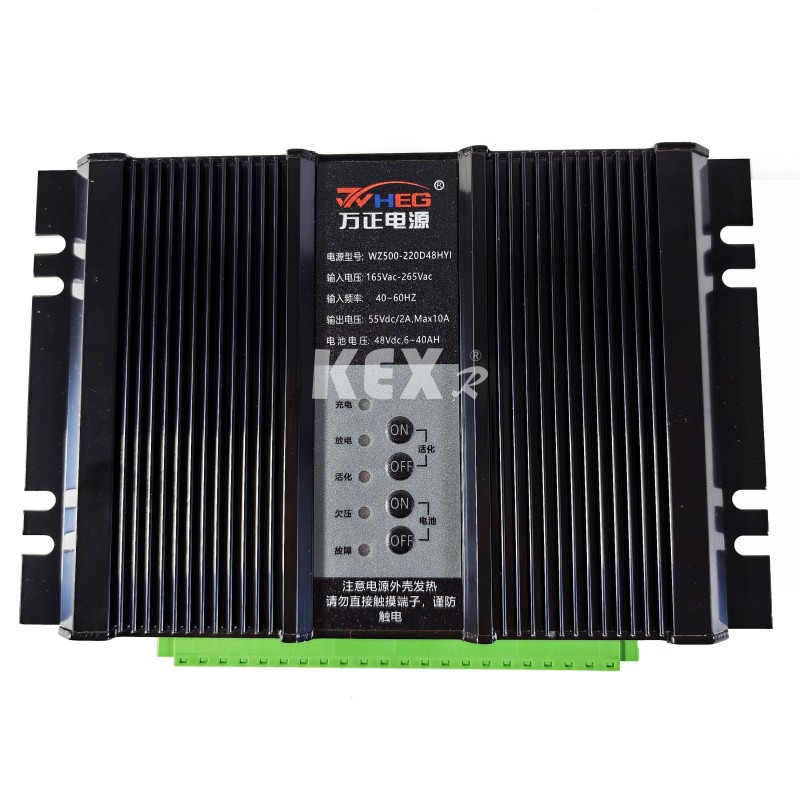

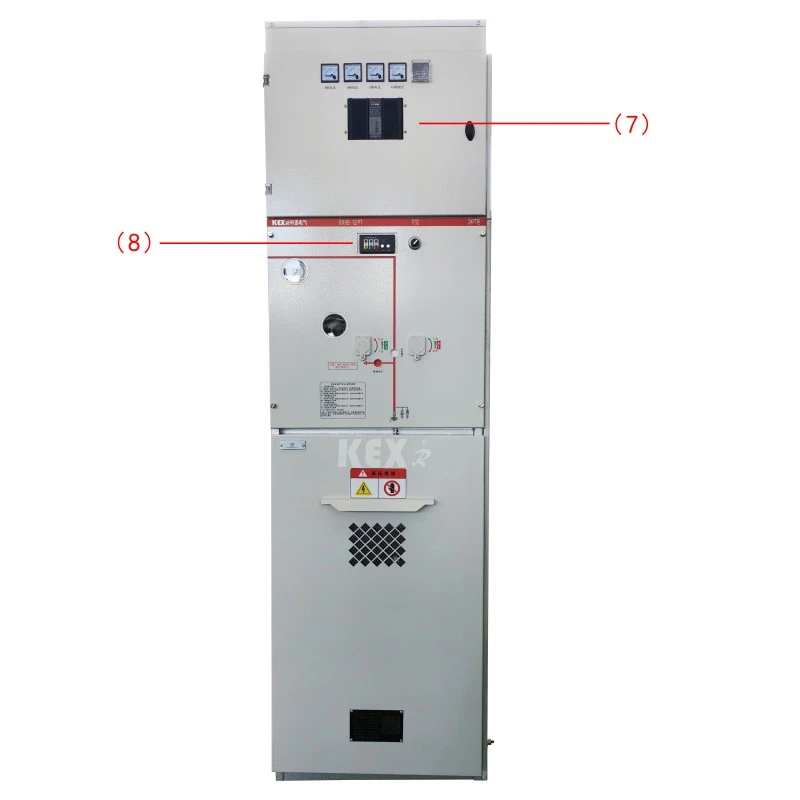

7. Napajanje

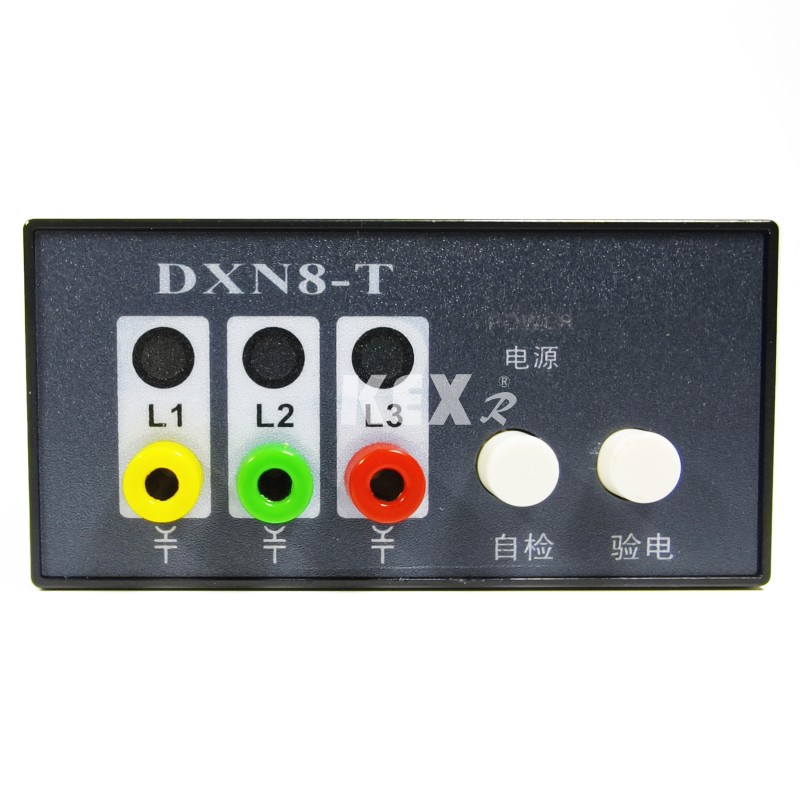

8. Napolnjen zaslon

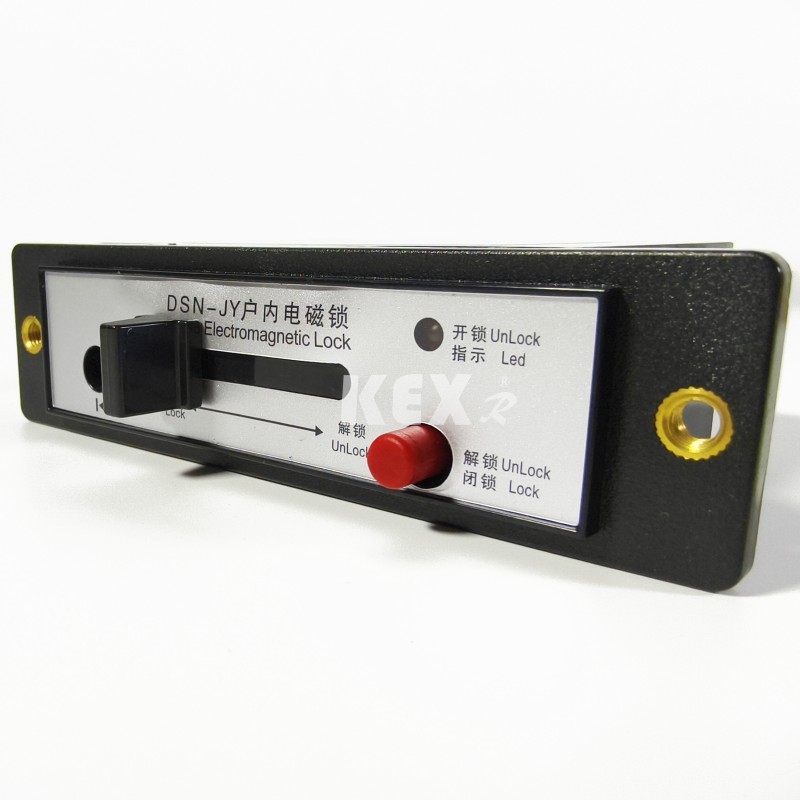

10.Elektromagnetna ključavnica

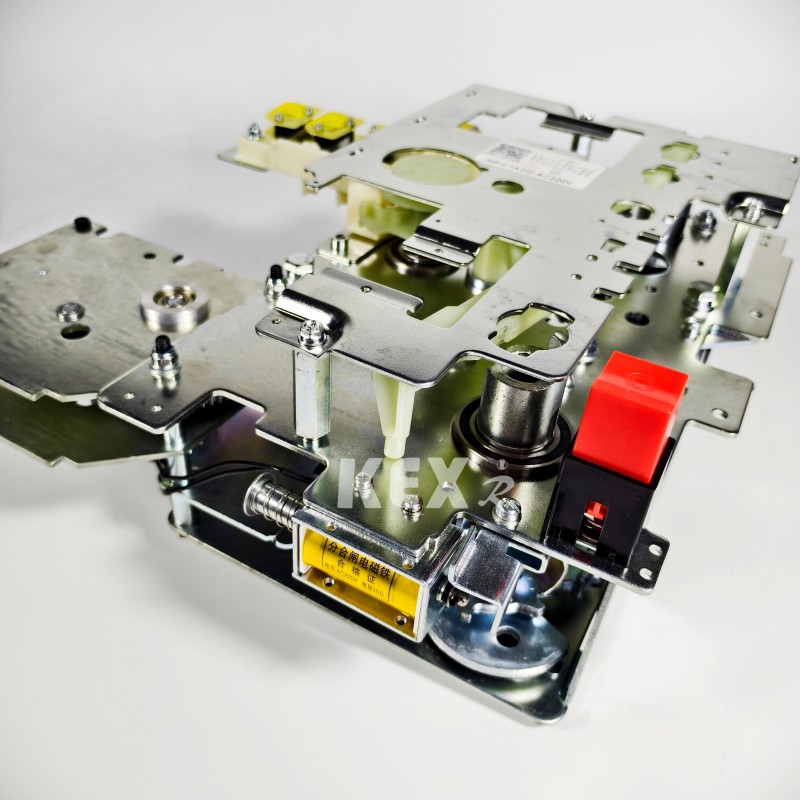

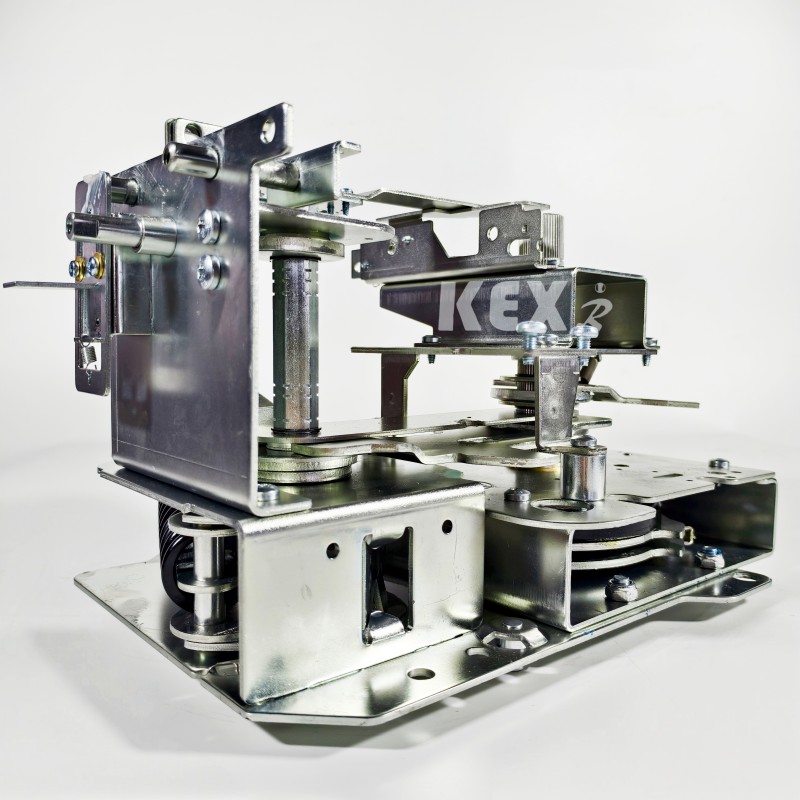

11. Ročni pogonski mehanizem
12.Električni pogonski mehanizem

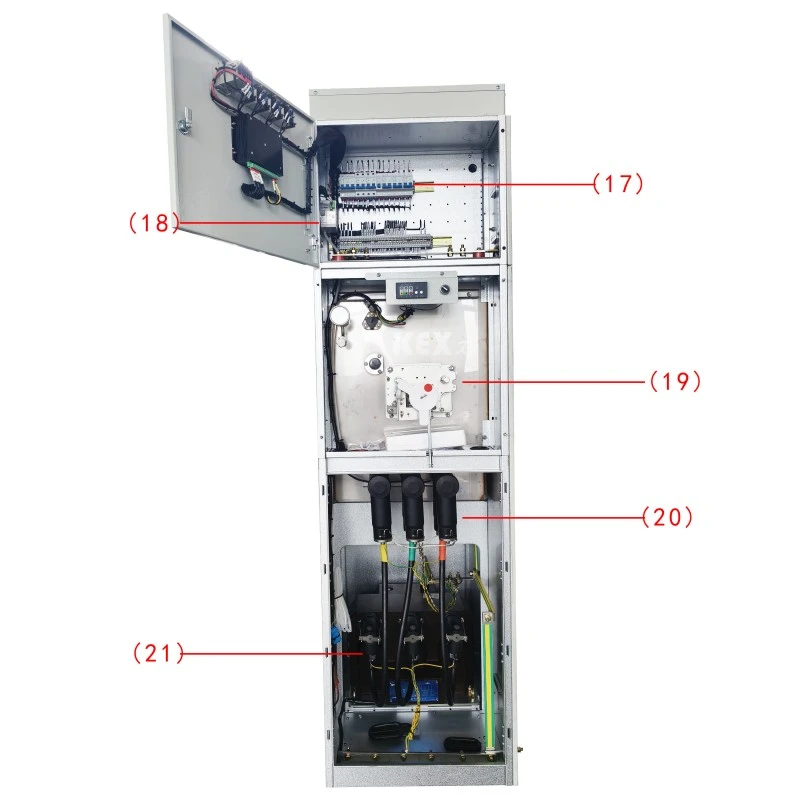

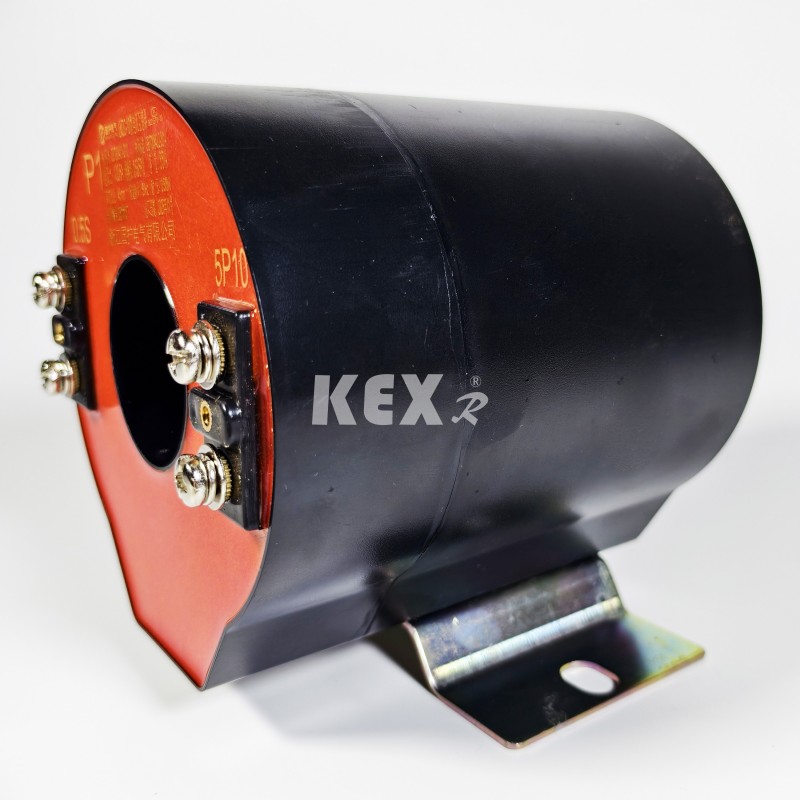

16. CT

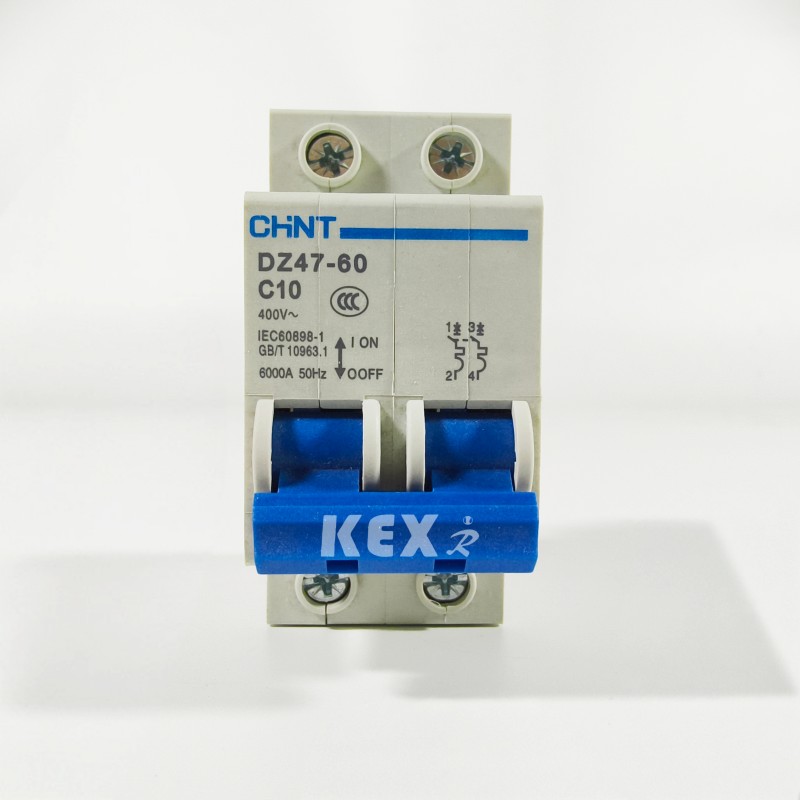

17.MCB

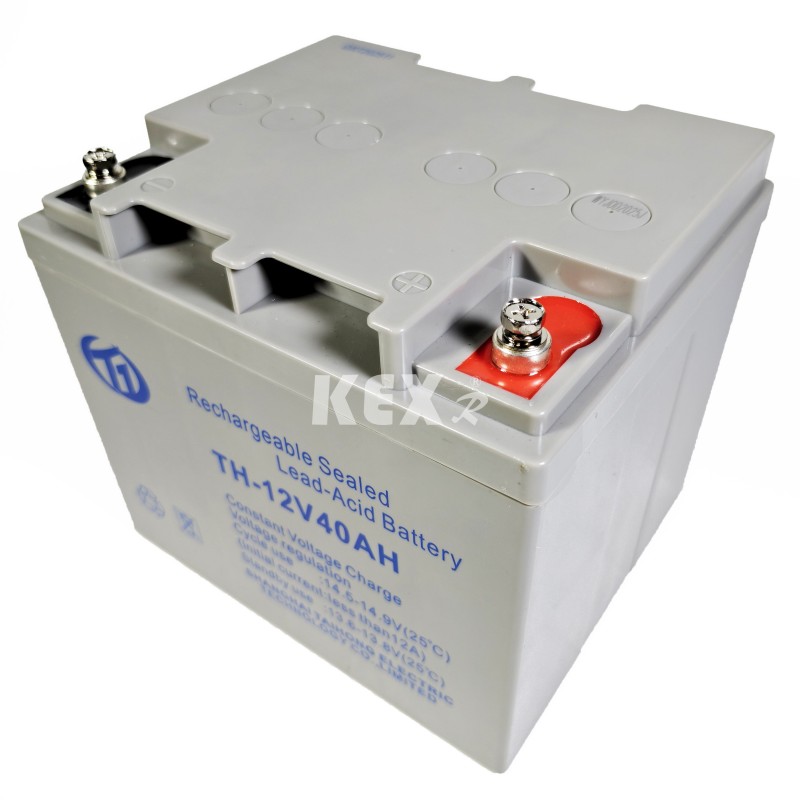

18.akumulator

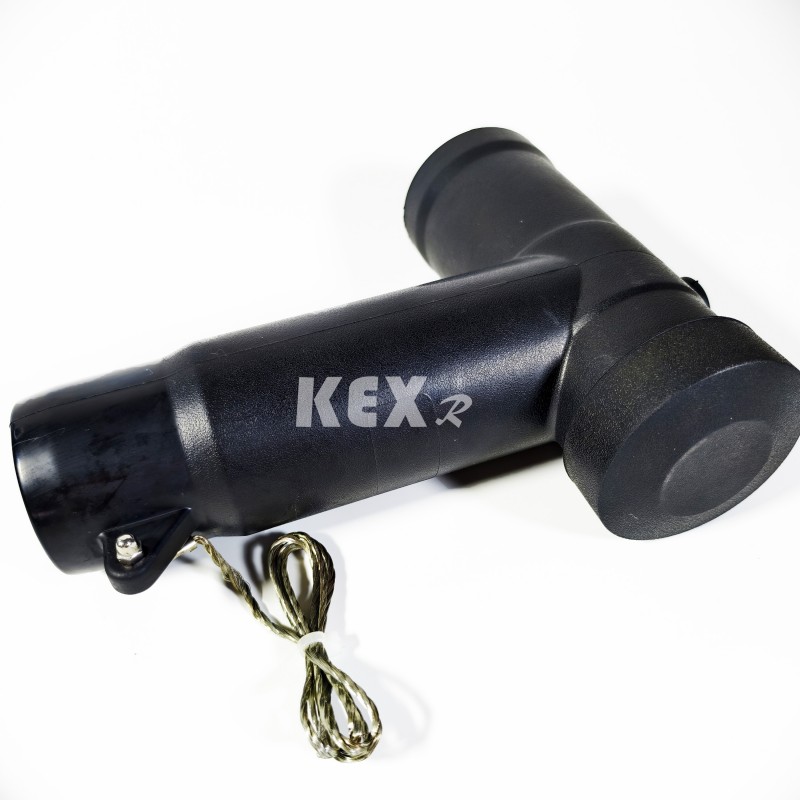

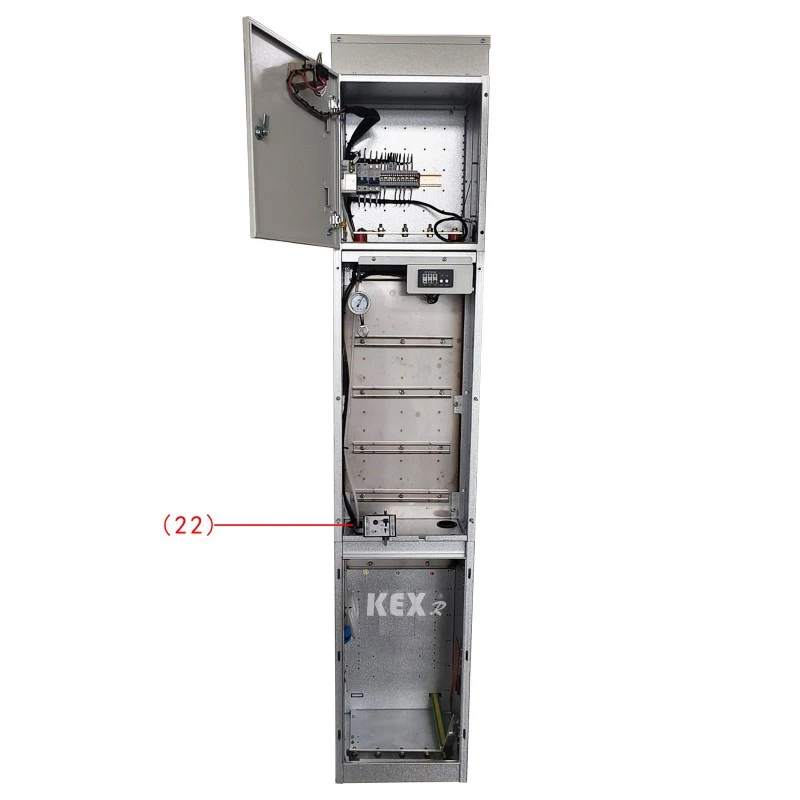

20. Kabelski vtič
● Pogoji uporabe
◆ Temperatura: -25 ~ 45 ℃
◆ Najvišja dnevna temperatura: 35 ℃
◆ Stopnja IP: napolnjeno tesnilo ohišja IP67, lupina stikalne omare IP4x
◆ Okoliški zrak stikalne omare z izolacijo za plin ne sme biti očitno onesnažen z jedkim gorljivim plinom in vodno paro.
◆ Ni pogostih močnih vibracij, zasnova trdote pod ostrimi deli pa izpolnjuje različne zahteve.
● Standardi
Okolju prijazna plinsko izolirana stikalna omara tipa KXHB-12 ustreza spodnjim standardom
◆ Skupne tehnične zahteve standardov GB/T 1022 za visokonapetostne stikalne in krmilne naprave. ◆ GB/T39063640.5kV AC kovinsko zaprta stikalna in krmilna oprema.
◆ GB/T1985 Visokonapetostno AC ločilno stikalo in ozemljitveno stikalo
◆ GB/T38043.6-40.5kV AC visokonapetostno bremensko stikalo
◆ GB/T1984 Visokonapetostni AC odklopnik
◆ GB/T4208 IP koda stopnje zaščite lupine
◆ GB/T7354 Merjenje delne razelektritve
◆ GB/T311.1 Usklajevanje izolacije 1. del: Opredelitev, načela in pravila
● Tabela tehničnih parametrov okolju prijazne plinsko izolirane stikalne omare
◆ Omarica za odklopnik
|
Postavka |
Enota |
podatki |
|||
|
Nazivna napetost |
KV |
12 |
|||
|
Nazivna frekvenca |
HZ |
50 |
|||
|
Nazivna stopnja izolacije |
1-minutna vzdržljivost delovne frekvence Napetost |
Do ozemljitve, faza do faze |
KV |
42 |
|
|
Zlom |
48 |
||||
|
Prenosna napetost svetlobnega impulza (vrh) |
Do ozemljitve, faza do faze |
KV |
75 |
||
|
Zlom |
85 |
||||
|
1 min vzdržljive napetosti močnostne frekvence pomožnega/krmilnega tokokroga (na maso) |
KV |
2 |
|||
|
Nazivni tok |
A |
630 |
|||
|
Nazivni kratkotrajni vzdržni tok（navidezna vrednost） |
Glavno vezje/ozemljitveno stikalo |
kA |
25/4s |
||
|
Ozemljitveni krog |
kA |
21,7/4s |
|||
|
Nazivni temenski odporni tok |
Glavno vezje/ozemljitveno stikalo |
kA |
63 |
||
|
Ozemljitveni krog |
kA |
54.5 |
|||
|
Nazivni prekinitveni tok kratkega stika in časi |
kA/čas |
25/30 |
|||
|
Nazivni zapiralni tok kratkega stika (vrh) |
kA |
63 |
|||
|
Nazivni prekinitveni tok polnilnega kabla |
A |
25 |
|||
|
Nazivno zaporedje delovanja odklopnika O-0,3s-CO-180s-CO |
|
|
|||
|
Mehansko življenje |
Odklopnik/odklopnik |
Čas |
10000/3000 |
||
|
Stopnja IP |
Zaprta škatla |
|
IP67 |
||
|
Lupina stikalne naprave |
|
IP4X |
|||
|
Napetost plina |
Nazivna raven polnjenja plina (20 ℃, merilna napetost) |
Mpa |
0.02 |
||
|
Nazivni plin Najmanjša raven delovanja (20 ℃, merilna napetost) |
Mpa |
0 |
|||
|
Tesnilna zmogljivost, |
Letna stopnja uhajanja |
%/leto |
≤0,05 |
||
◆ Obremenitvena stikalna omarica
|
Postavka |
Enota |
podatki |
|||
|
Nazivna napetost |
KV |
12 |
|||
|
Nazivna frekvenca |
HZ |
50 |
|||
|
Nazivna stopnja izolacije |
1-minutna vzdržljivost delovne frekvence Napetost |
|
KV
|
|
|
|
|
|
||||
|
Prenosna napetost svetlobnega impulza (vrh) |
|
KV
|
|
||
|
|
|
||||
|
1 min vzdržljive napetosti močnostne frekvence pomožnega/krmilnega tokokroga (na maso) |
KV |
2 |
|||
|
Nazivni tok |
A |
630 |
|||
|
Nazivni kratkotrajni vzdržni tok（navidezna vrednost） |
Glavno vezje/ozemljitveno stikalo |
KA |
25/4s |
||
|
Ozemljitveni krog |
KA |
21,7/4s |
|||
|
Nazivni temenski odporni tok |
Glavno vezje/ozemljitveno stikalo |
KA |
63 |
||
|
Ozemljitveni krog |
KA |
54.5 |
|||
|
Nazivni zapiralni tok kratkega stika (vrh) |
Tovorno stikalo/ozemljitveno stikalo |
KA |
63 |
||
|
Nazivni prekinitveni tok aktivne obremenitve |
A |
630 |
|||
|
Nazivni prekinitveni tok v zaprti zanki |
A |
630 |
|||
|
5 % Nazivni prekinitveni tok aktivne obremenitve |
A |
31.5 |
|||
|
Nazivni prekinitveni tok polnilnega kabla |
A |
10 |
|||
|
Nazivni prekinitveni časi aktivne obremenitve |
Čas |
100 |
|||
|
Prekinitev zemeljskega toka |
A/čas |
31,5/10 |
|||
|
Polnilni tok vodov in kablov je odklopljen v primeru ozemljitvene napake. |
A/čas |
17,4/10 |
|||
|
Mehansko življenje |
Odklopnik/odklopnik |
A/čas |
10000/3000 |
||
|
Stopnja IP |
Zaprta škatla |
|
IP67 |
||
|
Lupina stikalne naprave |
|
IP4X |
|||
|
Napetost plina |
Nazivna raven polnjenja plina (20 ℃, merilna napetost) |
Mpa |
0.02 |
||
|
Nazivni plin Najmanjša raven delovanja (20 ℃, merilna napetost) |
Mpa |
0 |
|||
|
Tesnilna zmogljivost, |
Letna stopnja uhajanja |
%/leto |
≤0,05 |
||
● Shema konfiguracije omare

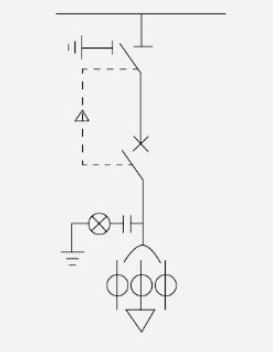

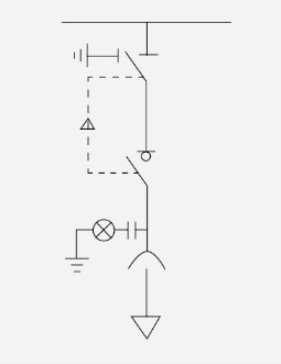

○ Shema 1
CL650mm
◆Osnovni dodatki
▶Stikalo za obremenitev
▶Dvostopenjsko ločilno stikalo
▶ Merilnik prikaza v živo
▶Standardna zbiralka
▶Ročaj za upravljanje
▶Kontaktna zbiralka
◇ dodatna oprema
▶Električni upravljalni mehanizem
▶Digitalni prikazovalnik
▶Enosmerni napajalnik z elektromagnetnim kazalcem ključavnice
▶Mehansko zaklepanje tri v dva
▶Online nadzor odvodnika Nizkonapetostna komora
▶Digitalni prikazovalnik
▶Pasivna zaščita
▶Dvižni sedež
▶Usmerniški modul
▶Nizkonapetostna komora
▶Odvodnik strele z mehansko zaporo dva v enem
▶Enosmerni napajalnik (12h-24Ah) Kazalec instrument Elektromagnetna ključavnica Dvižni sedež
PTC500 mm
◆Osnovni dodatki
▶Stikalo za obremenitev
▶3-postajni odklopnik v živo, standardno delovanje vodila
▶ročajte z napetostnim transformatorjem
▶PT taljena cev
▶Komočni kabelski vtič (vključno s kablom)
◇ dodatna oprema
▶Električni upravljalni mehanizem
▶Digitalni prikazovalnik
▶Enosmerni napajalnik z elektromagnetnim kazalcem ključavnice
▶Tri v dva mehanska zapora On-line nadzor odvodnika
▶Nizkonapetostna komora
▶Digitalni prikazovalnik
▶Pasivna zaščita
▶Modul usmernika dvižnega sedeža
▶Nizkonapetostna komora
▶Pripomoček z mehanskim zaklepom dva v enem
▶Enosmerni napajalnik (12h-24Ah) elektromagnetna ključavnica kazalca instrumenta
▶Dvižni sedež

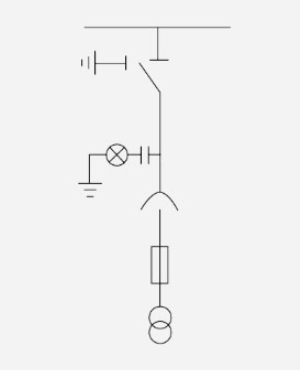

PTi500 mm
◆Osnovni dodatki
▶Tristopenjsko ločilno stikalo
▶Napolnjen zaslon
▶Standardni avtobus
▶Ročaj za upravljanje
▶Napetostni transformator
▶PT taljena cev
▶Komočni kabelski vtič (vključno s kablom)
◇ dodatna oprema
▶Električni upravljalni mehanizem
▶Digitalni prikazovalnik
▶Enosmerni napajalnik z elektromagnetnim kazalcem ključavnice
▶Mehansko zaklepanje tri v dva
▶Online nadzor odvodnika
▶Nizkonapetostna komora
▶Digitalni prikazovalnik
▶Pasivna zaščita
▶Dvižni sedež
▶Usmerniški modul
▶Nizkonapetostna komora
▶Mehanski zaklepni odvodnik dva v enem
▶Enosmerni napajalnik (12h-24Ah) elektromagnetna ključavnica kazalca instrumenta
▶Dvižni sedež
PT 500 mm
◆Osnovni dodatki
▶Napolnjen zaslon
▶Standardni avtobus
▶Napetostni transformator
▶PT taljena cev
▶Komočni kabelski vtič (vključno s kablom)
◇ dodatna oprema
▶Električni upravljalni mehanizem
▶Digitalni prikazovalnik
▶Enosmerni napajalnik z elektromagnetnim kazalcem ključavnice
▶Mehansko zaklepanje tri v dva
▶Online nadzor odvodnika
▶Nizkonapetostna komora
▶Digitalni prikazovalnik
▶Pasivna zaščita
▶Dvižni sedež
▶Usmerniški modul
▶Nizkonapetostna komora
▶Mehanski zaklepni odvodnik dva v enem
▶Enosmerni napajalnik (12h-24Ah) elektromagnetna ključavnica kazalca instrumenta
▶Dvižni sedež
PTS500
◆Osnovni dodatki
▶Napetostni transformator
▶PT taljena cev
▶Komočni kabelski vtič (vključno s kablom)
◇ dodatna oprema
▶Odvodnik strele
▶Online nadzor odvodnika
▶DC napajanje (12h-24Ah)
▶Kazalec nizkonapetostne komore
▶Elektromagnetna ključavnica instrumenta za digitalni prikaz
▶Dvižni sedež
M 650 mm
◆Osnovni dodatki
▶Napolnjen zaslon
▶Dolgi in kratki avtobusi
▶Transfer bus
▶Napetostni transformator
▶Dozirna posoda s talilno cevjo PT
▶Napetostni transformator
◇ dodatna oprema
▶Kazalec nizkonapetostne komore
▶Elektromagnetna ključavnica instrumenta za digitalni prikaz
▶Dvižni sedež
▶Regulator temperature in vlažnosti
Opomba: Če je pred PT dodano pozitivno ločilno stikalo, je treba širino omare spremeniti na 1000 mm, druge dimenzije pa ostanejo nespremenjene.
○ Shema 2

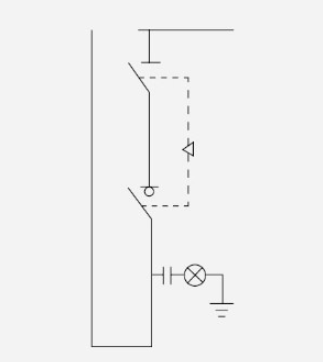

C 420 mm
◆Osnovni dodatki
▶Tristopenjsko ločilno stikalo
▶Napolnjen zaslon
▶Standardni avtobus
▶Ročaj za upravljanje
▶Stikalo za obremenitev
◇ dodatna oprema
▶Odvodnik strele z električnim pogonom
▶Kasko zavarovanje
▶Digitalni prikazovalnik
▶Elektromagnetna ključavnica za napajanje z enosmernim tokom
▶Transformator ničelnega zaporedja
▶Indikator napak (z merjenjem temperature) Kazalec instrument ▶On-line nadzor odvodnika
▶Pasivna zaščita
▶Dvižni sedež
▶Usmerniški modul
▶Prehodni tokovni transformator
▶Indikator napake EKL-4
▶Nizkonapetostna komora
▶Mehanska zapora dva v enem
▶Naprava za zaklepanje ozemljitve dovodnega voda
▶Mehansko zaklepanje tri v dva
▶Kabelski pribor

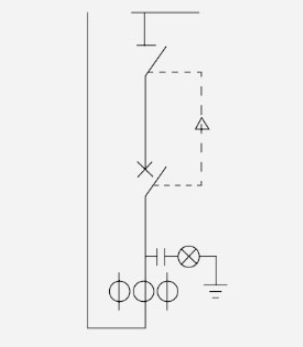

V 420 mm
◆Osnovni dodatki
▶3 položajni ločilnik
▶Napolnjen zaslon
▶Standardna zbiralka
▶Ročaj za upravljanje
▶Odklopnik
▶CT
◇ dodatna oprema
▶Električni upravljalni mehanizem
▶Naprava Dodge
▶Kasko zavarovanje
▶Digitalni prikazovalnik
▶Elektromagnetna ključavnica za napajanje z enosmernim tokom
▶Transformator ničelnega zaporedja
▶Indikator napake (z merjenjem temperature) kazalec
▶Online nadzor odvodnika
▶Pasivna zaščita
▶Dvižni sedež
▶Usmerniški modul
▶Prehodni tokovni transformator
▶Indikator napak EKL-4 Nizkonapetostna komora
▶Mehanska zapora dva v enem
▶Naprava za zaklepanje ozemljitve dovodnega voda
▶Mehansko zaklepanje tri v dva
▶Kabelski pribor
V 650 mm
◆Osnovni dodatki
▶Dvostopenjsko ločilno stikalo
▶Napolnjen zaslon
▶Standardni avtobus
▶Odklopnik z ročajem za upravljanje
▶Tokovni transformator
▶Priključni avtobus
◇ dodatna oprema
▶Električni upravljalni mehanizem
▶Kasko zavarovanje
▶Nizkonapetostna komora
▶Mehanska zapora dva v enem
▶Mehansko zaklepanje tri v dva
▶Instrument kazalca enosmernega napajanja
▶Digitalni prikazovalnik
▶Dvižni sedež
▶Pasivni zaščitni usmerniški modul
▶Elektromagnetna ključavnica
○ Shema 3
DI 420 mm
◆Osnovni dodatki
▶Napolnjen zaslon
▶Standardna zbiralka
◇ dodatna oprema
▶Odvodnik kabelskega pribora
▶Online nadzor odvodnika
▶Indikator napak EKL-4 Indikator napak (z merjenjem temperature) ▶Elektromagnetna ključavnica
▶Dvižni sedež
DI 420 mm
◆Osnovni dodatki
▶Napolnjen zaslon
▶Standardna zbiralka
▶Ročaj za upravljanje
▶2 položajni ločilnik
◇ dodatna oprema
▶Nizkonapetostna komora
▶Mehanska zapora dva v enem
▶Mehansko zaklepanje tri v dva
▶Dvižni sedež z elektromagnetno ključavnico

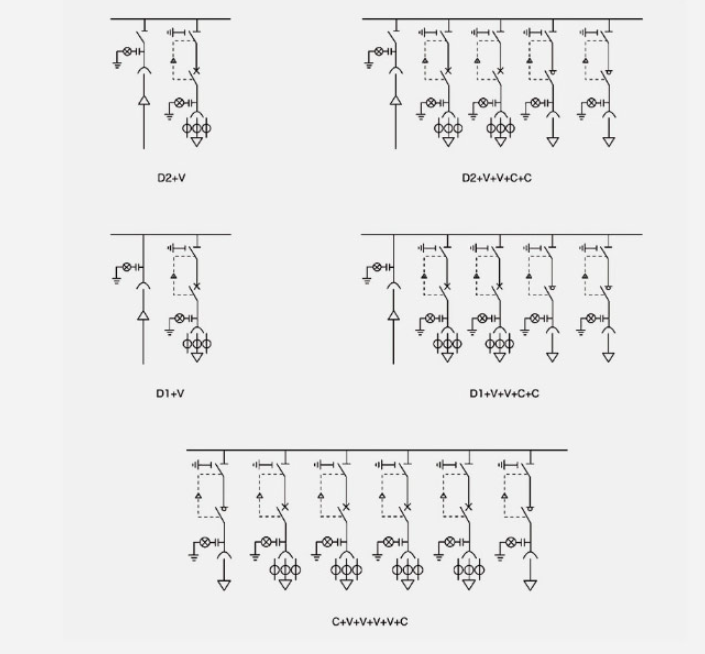

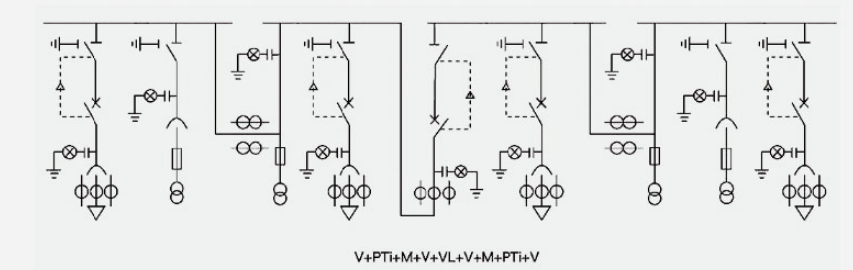

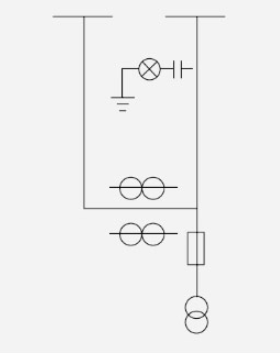

●Tipična kombinacija sheme 1
Opomba: Zgornjo tipično kombinirano referenčno shemo je mogoče kombinirati na različne načine glede na potrebe uporabnikov.

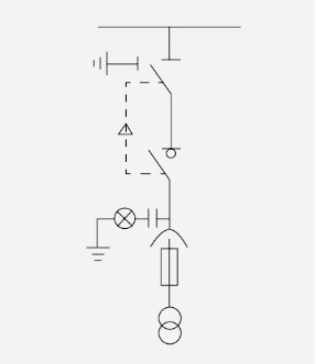

Tipična kombinacija sheme 2
Opomba: Zgornjo tipično kombinirano referenčno shemo je mogoče kombinirati na različne načine glede na potrebe uporabnikov.

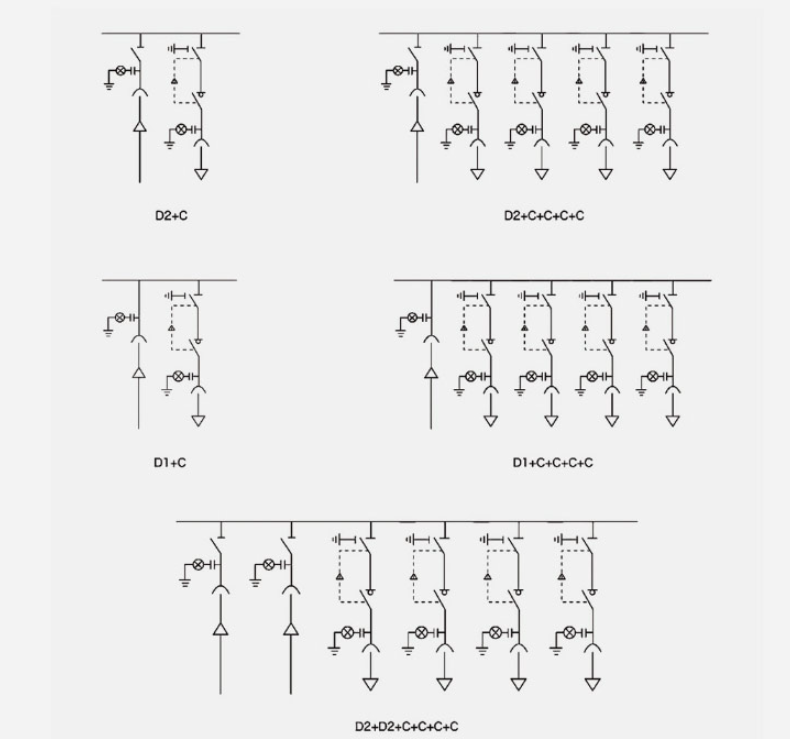

Shema segmentacije ATS
● Navodila za uporabo stikala

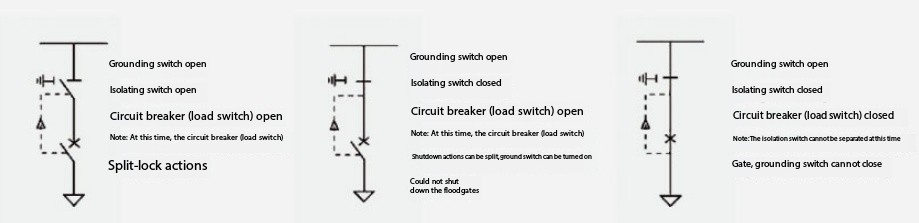

Položaj stikala, stanje in zapora
Koraki delovanja:
Prenos moči: obesite (zaprite) zgornja in spodnja vrata z odklopnikom (stikalo za obremenitev) → stikalo za ozemljitev z ločilnim stikalom → odklopnik (stikalo za obremenitev) s prenosom moči je končano.
Prekinitev napajanja: odklopnik (obremenitveno stikalo) → ločilnik → ozemljitveno stikalo → odklopnik (obremenitveno stikalo) je neobremenjen (odprt) in vrata so zatemnjena.
● Navodila za namestitev

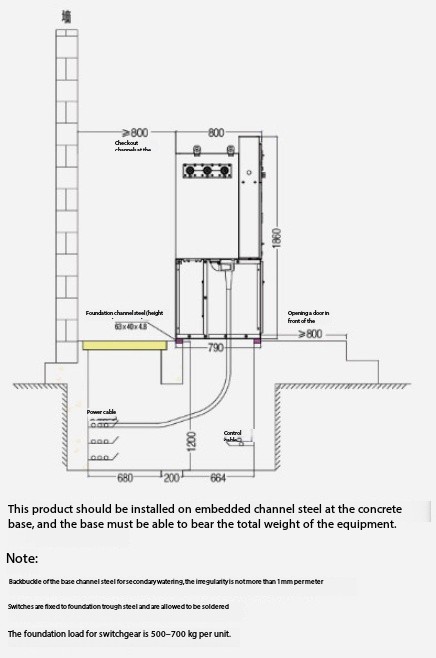

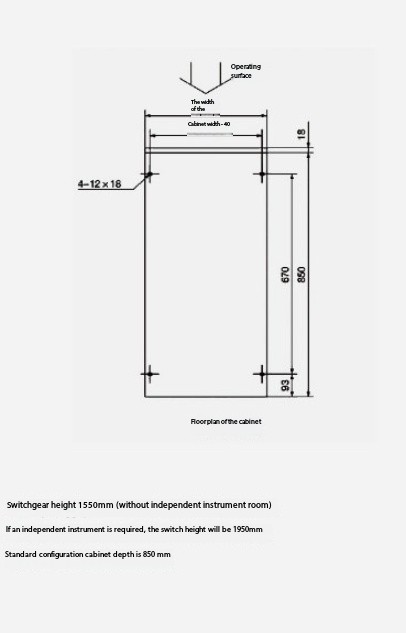

◆ Temelj in splošne dimenzije
◆Omarica in splošne dimenzije namestitve
Hot Tags: Okolju prijazna stikalna omara s plinsko izolacijo
Povezana kategorija
- Podstavek tipa
- Glavna enota visokonapetostnega obroča
- Kabelska podružnica
- Visoko napetostno stikalo
- Nizko napetostno stikalno napravo
- Fotovoltaični izdelki
- SF6 obremenitveno stikalo
- Vakuumski odklopnik
- Discononnection
- Stikalo za ozemljitev
- Trenutni transformator
- Napetostni transformator
- Rele moči
- Transformator porazdelitve moči
Pošlji povpraševanje
Kontaktne informacije
-
Naslov
Št.
-
Tel
-
E-naslov
Za poizvedbe o kabelski veji, visokonapetostni stikalni napravi, nizko napetostni stikalni napravi ali cenik, nam pustite e -poštno sporočilo in v 24 urah bomo v stiku.
