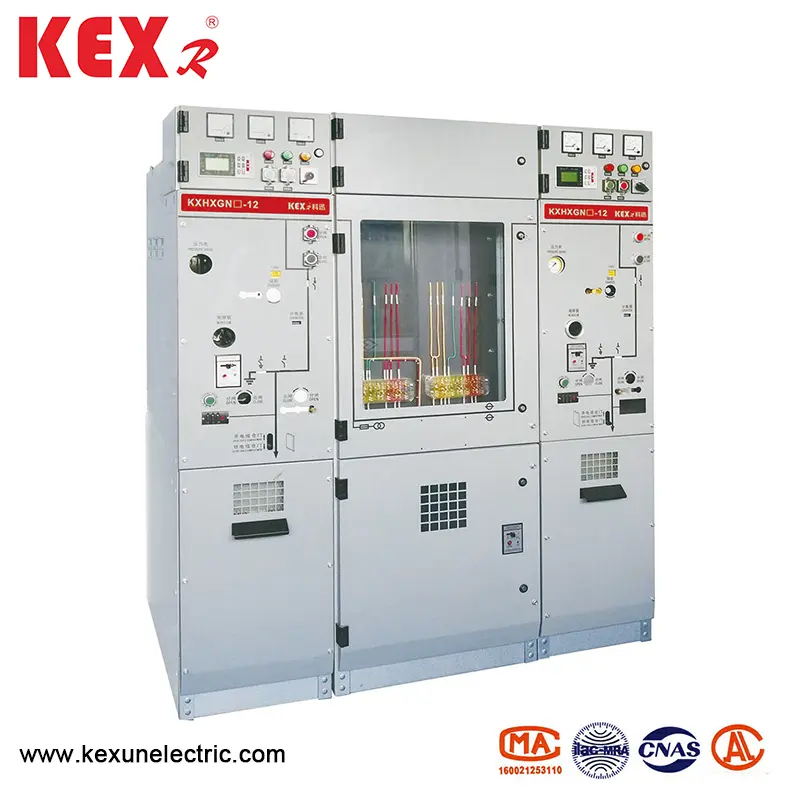

Neto omara z visokim napetostnim obročem
Kot znani proizvajalec visokonapetostnih obročnih neto omara na Kitajskem ima Kexun -ova HXGN (H) □ -12 serije značilnosti preproste strukture, prilagodljivo delovanje, zanesljivo zaklepanje in priročno namestitev ter lahko zagotovi zadovoljive tehnične rešitve za različne aplikacije in različne uporabnike.
Model: HXGN (H) □ -12
Blagovna znamka: Kexr
Model: HXGN (H) □ -12
Blagovna znamka: Kexr
● Pregled izdelka
Neto kabinet z visokim napetostnim obročem, ki ga je izdelal Kexun, sprejme napredno tehnologijo zaznavanja, informacijsko tehnologijo in preprosto in prilagodljivo shemo konfiguracije, da bi zadostili nenehno spreminjajočemu se povpraševanju na trgu in izpolnjevali tudi zahteve Power Grid Intelligence.
HXGN (H) □ -12 Tip visoko napetostni obroč neto omara je primerna za industrijske in civilne kabelske obročne omrežja ter terminale distribucijskega omrežja. Kot sprejemanje in porazdelitev električne energije je še posebej primeren za porazdelitev električne energije v mestnih stanovanjskih območjih, majhnih sekundarnih podstanicah, stikalnih postajah, kabelskih podstavkih, podstanicah, industrijskih in rudarskih podjetjih, nakupovalnih centrih, letališčih, podzemnih železnicah, proizvodnji vetrne energije, bolnišnic, stadionov, železnic, tunelov in drugih krajev.
HXGN (H) □ -12 izpolnjuje zahteve ustreznih nacionalnih standardov, standardov električne energije, mednarodnih standardov in drugih standardov. Njegova stikala in glavne električne komponente so integrirani moduli, prevodni deli med fazami pa so zaprti s trdno izolacijo. Zaključeni kabelski konektorji se uporabljajo za zunanje ožičenje, zaščiteni izolirani avtobusi pa se uporabljajo za povezovanje avtobusov funkcionalnih enot. Zato je varnost uporabe močno izboljšana. Hkrati njegov delovni mehanizem sprejema spomladanski mehanizem, njena mehanska življenjska doba pa je več kot 10000 -krat. Vse obratovalne podatke in stanje opreme lahko spremljate na daljavo in brez nadzora. Je vrhunska naprava za distribucijo energije.
V kabinetu lahko izberete naslednje enote, ki tvorijo ekonomično in praktično napajalno enoto: vakuumsko odklopniško enoto (630A, 20-25Ka); Enota za stikalo za vakuumsko obremenitev (630, 20-25KA).
● Tabele tehničnih parametrov
◆ omara za odklop
|
Predmet |
Enota |
Podatki |
||
|
Nazivna napetost |
KV |
12 |
||
|
Nazivna frekvenca |
Hz |
50 |
||
|
Nazivna raven insolacije |
1min frekvenca moči vzdrži napetost |
Tla, nadomestno |
KV |
42 |
|
Izolacijski zlom |
48 |
|||
|
Strela impulza vzdrži napetost (vrh) |
Tla, nadomestno |
KV |
75 |
|
|
Izolacijski zlom |
85 |
|||
|
1min frekvenca moči vzdrži napetost krmilne zanke (do ozemljitve) |
KV |
2 |
||
|
Nazivni tok |
A |
630 |
||
|
Nazivna kratkoročna vzdrži tok (virtualna vrednost) |
Glavno vezje/ozemljitev |
The |
24/4s |
|
|
Ozemljitvena zanka |
The |
21.7/4s |
||
|
Nazivni vrh vzdrži tok |
Glavno vezje/ozemljitev |
The |
63 |
|
|
Ozemljitvena zanka |
The |
54.5 |
||
|
Nazivni prelomni tok in časi |
Ka/čas |
25/30 |
||
|
Nazivni zaključni tok kratkega stika (Peak) |
The |
63 |
||
|
Nazivni kabelski polnilni tok |
A |
25 |
||
|
Nazivno delovanje odklopnika |
|
0-0.3S-Co-180S-Co |
||
|
Mehansko življenje |
Stikalo za preboj /izolacijo |
Čas |
10000/3000 |
|
|
Stopnja IP |
Zapečatena škatla |
|
IP67 |
|
|
Switchgear Shell |
|
Ip4x |
||
|
Plin tlak |
Nazivna raven polnjenja plina (20 ℃, tlak merilnika) |
MPA |
0.02 |
|
|
Nazivna raven funkcije plina min (20 ℃, tlak merilnika) |
MPA |
0 |
||
|
Tesnjenje |
Letna stopnja puščanja |
%/Leto |
≤0,05 |
|
◆ omara za stikalo za nalaganje
|
Predmet |
Enota |
Podatki |
||
|
Nazivna napetost |
KV |
12 |
||
|
Nazivna frekvenca |
Hz |
50 |
||
|
Nazivna raven insolacije |
1min frekvenca moči vzdrži napetost |
|
KV |
|
|
|
|
|||
|
Strela impulza vzdrži napetost (vrh) |
|
KV |
|
|
|
|
|
|||
|
1min frekvenca moči vzdrži napetost krmilne zanke (do ozemljitve) |
KV |
2 |
||
|
Nazivni tok |
A |
630 |
||
|
Nazivna kratkoročna vzdrži tok (virtualna vrednost) |
Glavno vezje/ozemljitev |
The |
24/4s |
|
|
Ozemljitvena zanka |
The |
21.7/4s |
||
|
Nazivni vrh vzdrži tok |
Glavno vezje/ozemljitev |
The |
63 |
|
|
Ozemljitvena zanka |
The |
54.5 |
||
|
Nazivni zaključni tok kratkega stika (Peak) |
Nalaganje stikala/ozemljitveno stikalo |
The |
63 |
|
|
Nazivni tok, ki prekine aktivno obremenitev |
A |
630 |
||
|
Nazivni tok, ki je v zaprti zanki |
A |
630 |
||
|
5%nazivna aktivna obremenitev, ki prekine tok |
A |
31.5 |
||
|
Nazivni kabelski polnilni tok |
A |
10 |
||
|
Nazivni časi prekinitve aktivne obremenitve |
Čas |
100 |
||
|
Prelomna napaka v ozemljitvi |
/Čas |
31.5/10 |
||
|
Prekinitev toka tokokroga in kabla, ki se napolni s tokom ozemljitve. |
/Čas |
17.4/10 |
||
|
Mehansko življenje |
Stikalo za preboj /izolacijo |
Čas |
10000/3000 |
|
|
Stopnja IP |
Zapečatena škatla |
|
IP67 |
|
|
Switchgear Shell |
|
Ip4x |
||
|
Plin tlak |
Nazivna raven polnjenja plina (20 ℃, tlak merilnika) |
MPA |
0.02 |
|
|
Nazivna raven funkcije plina min (20 ℃, tlak merilnika) |
MPA |
0 |
||
|
Tesnjenje |
Letna stopnja puščanja |
%/Leto |
≤0,05 |
|

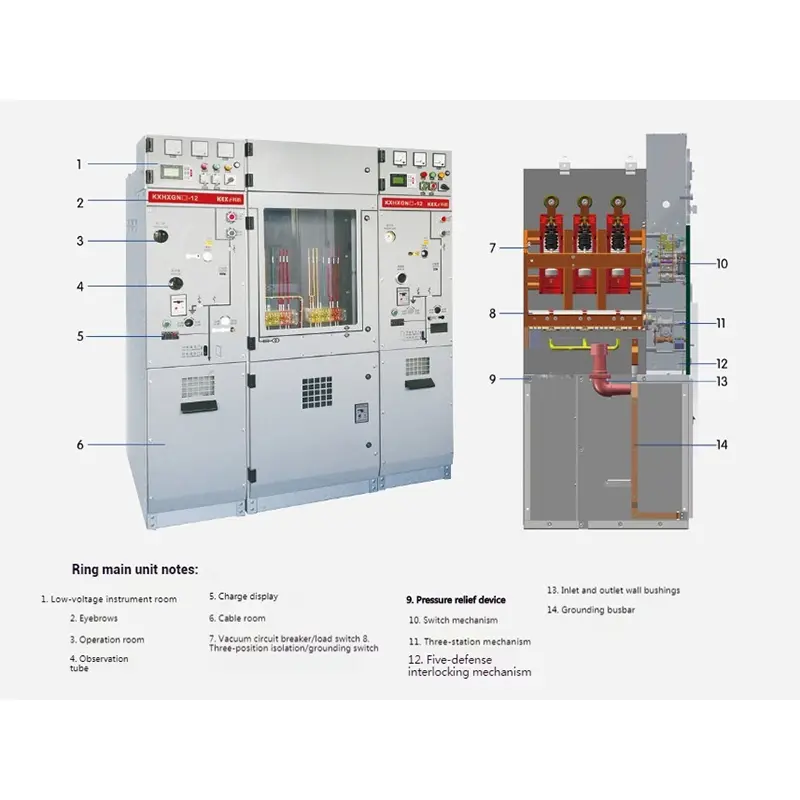

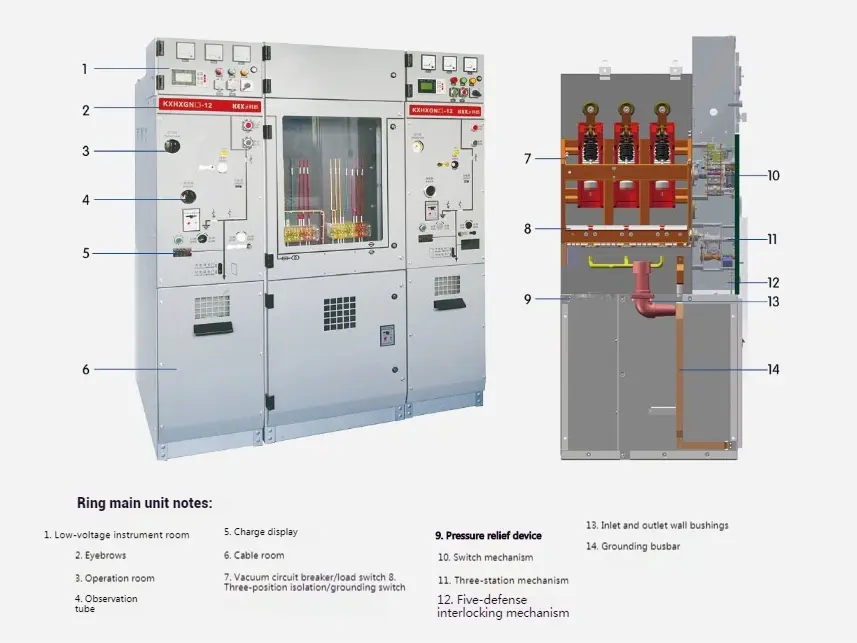

● Struktura izdelka

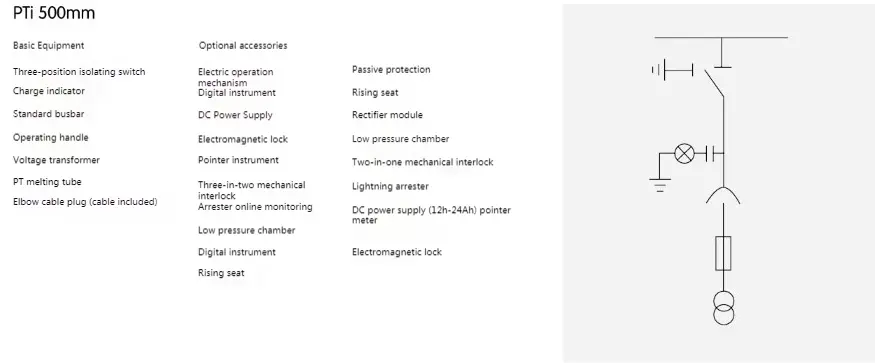

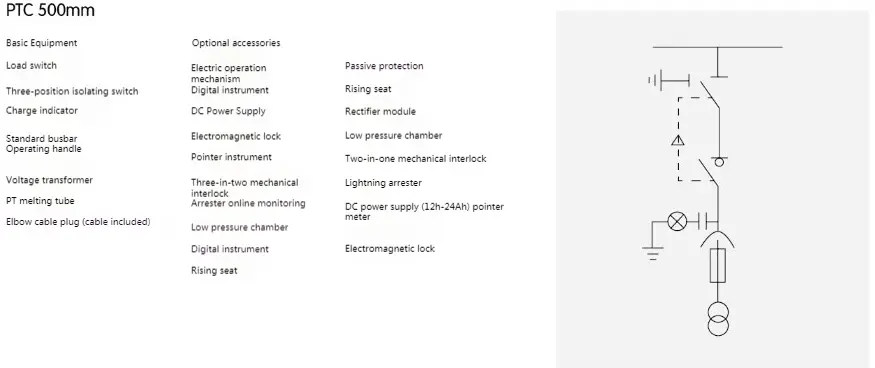

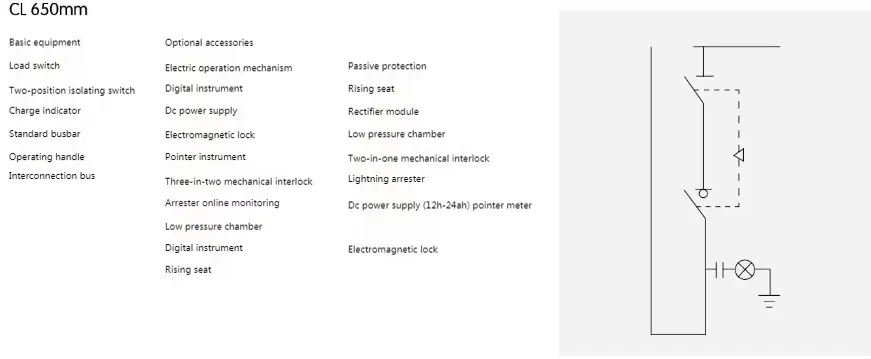

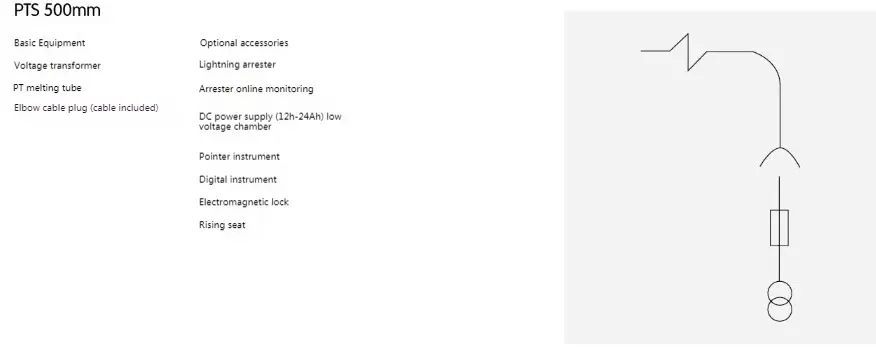

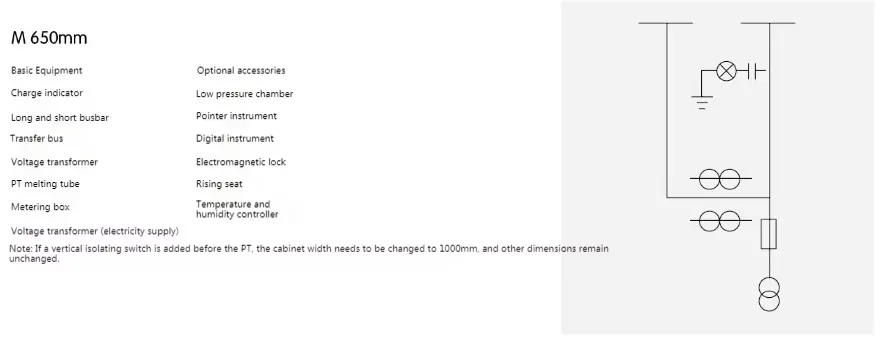

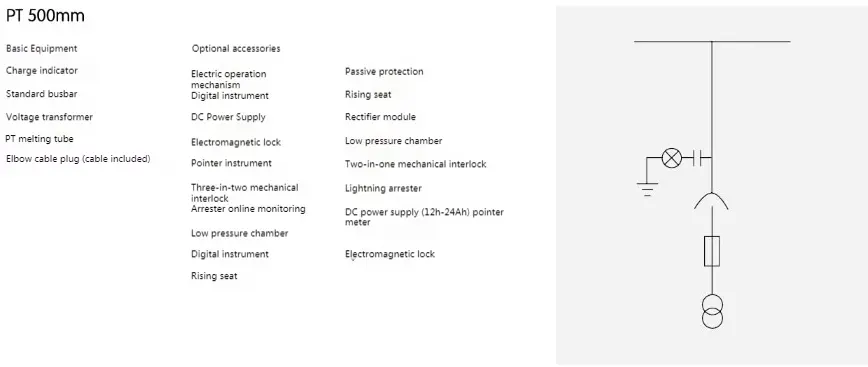

● Načrt dodelitve visokonapetostne omare obroča

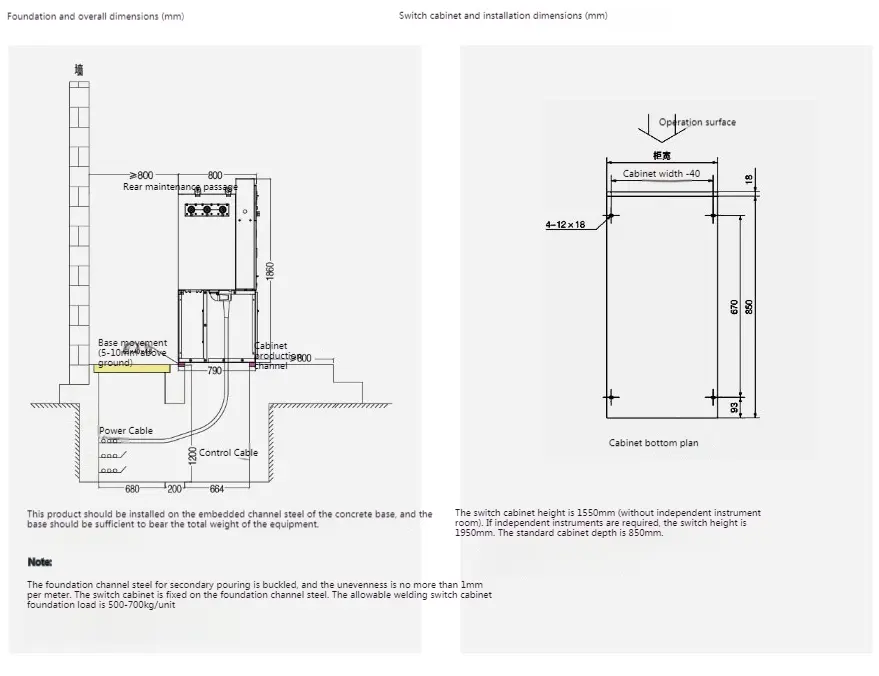

◆ Navodila za namestitev
