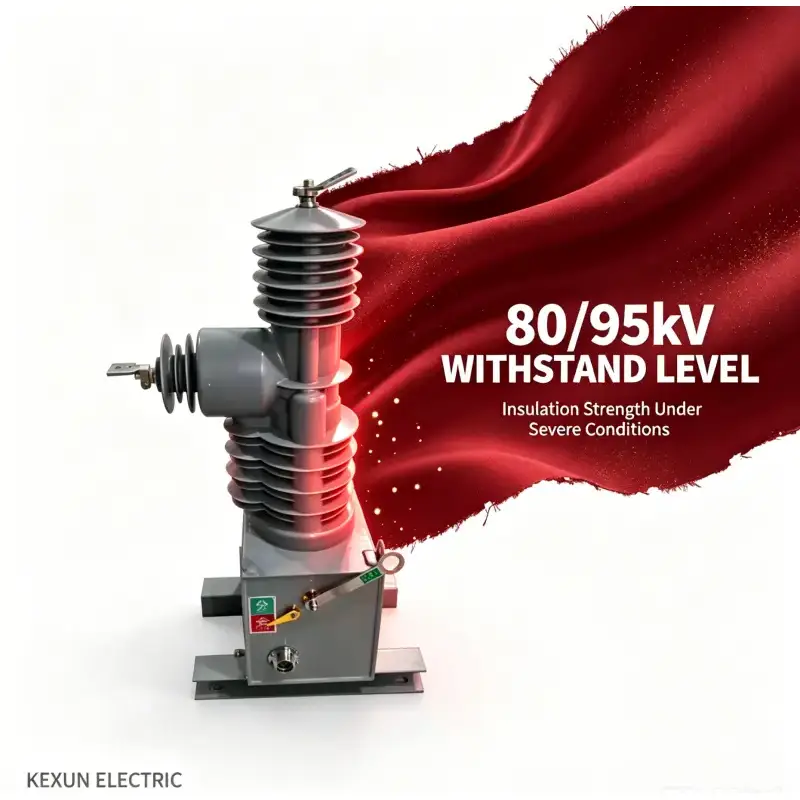

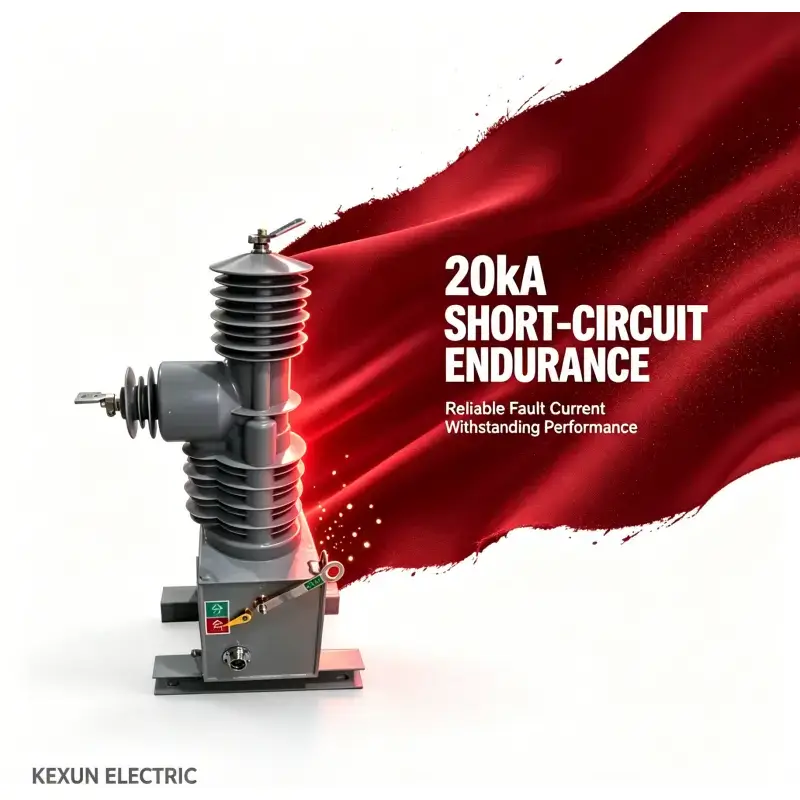

Zunanji visokonapetostni vakuumski odklopnik

Značilnosti izdelka

Izjemno visoka zanesljivost

Popolnoma brez vzdrževanja v celotni življenjski dobi.

Visoka mehanska in električna življenjska doba.

Majhna velikost, majhna teža in enostavna namestitev

 S standardno relejno zaščito in funkcijo hitrega samodejnega ponovnega vklopa.

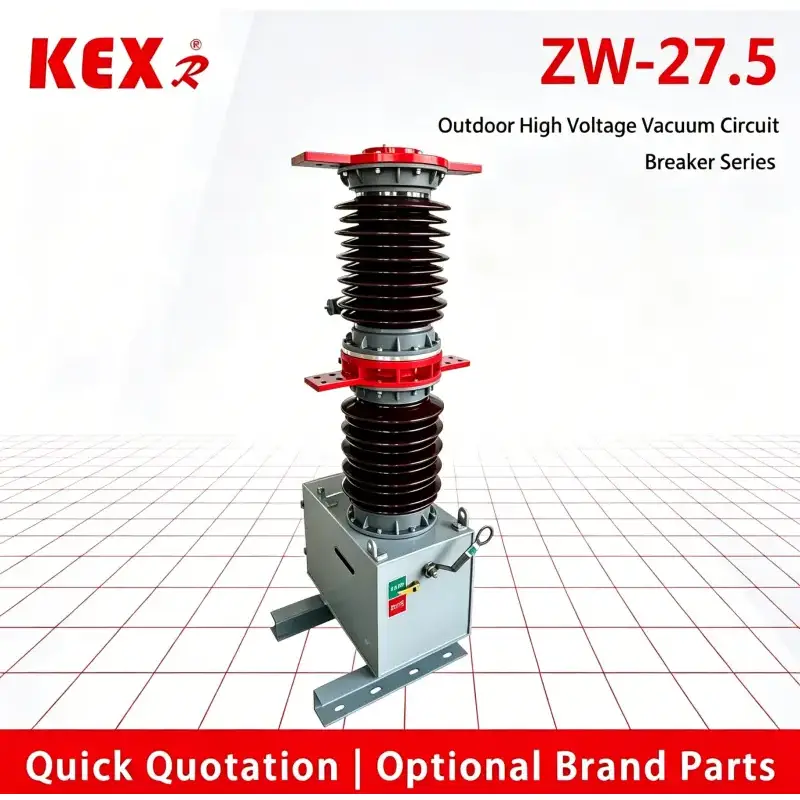

Pogoji uporabe zunanjega visokonapetostnega vakuumskega odklopnika tipa ZW7-27.5

¨ Temperatura: -30℃～60℃；

¨ Nadmorska višina: manj kot 2000 m

¨ Hitrost vetra:≤34m/s；

¨ Stopnja onesnaženosti: Ⅳ级；

¨ Temperatura shranjevanja: -40 ℃ ~ 85 ℃.

Glavni tehnični parameter vcb

Glavni mehanski parameter lomilnika

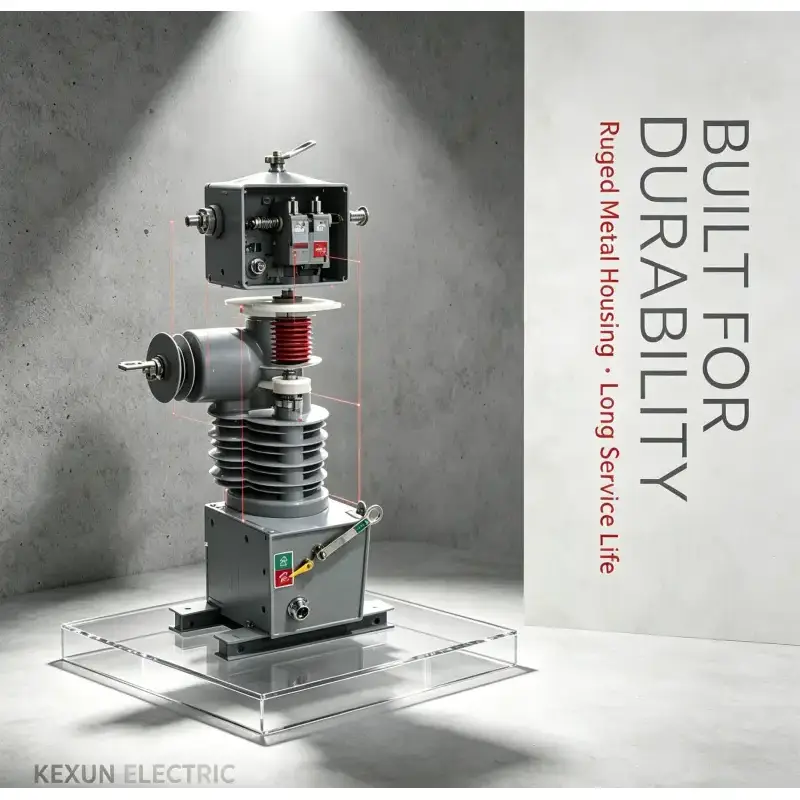

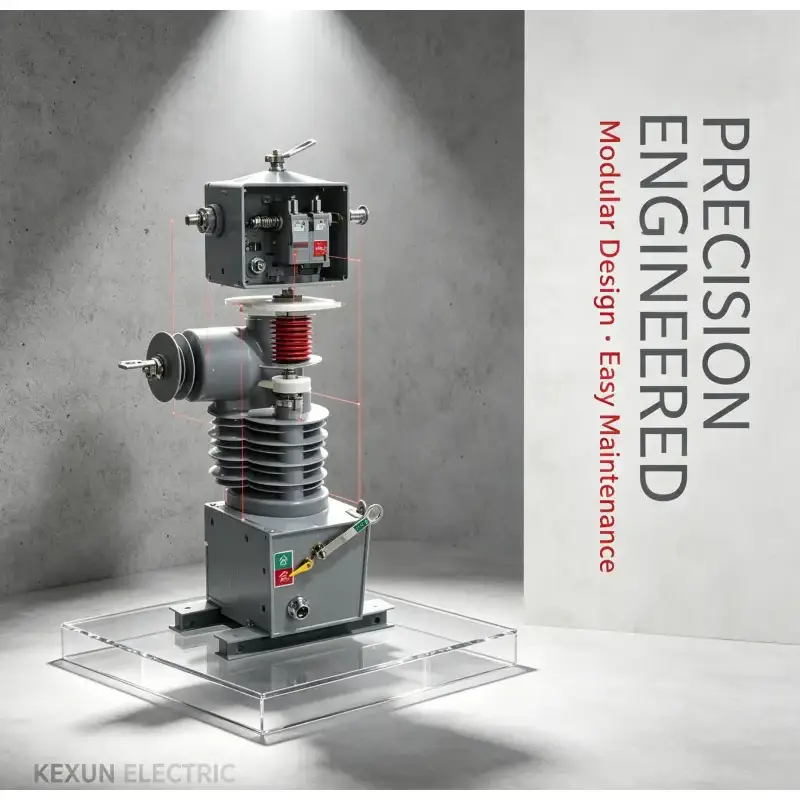

Zgradba in princip delovanja odklopnika

Zunanji visokonapetostni vakuumski odklopnik ZW7-27.5 je v glavnem sestavljen iz integriranega zaprtega pola, tokovnega transformatorja, vzmetnega pogonskega mehanizma in škatle. Ta tip odklopnika je miniaturiziran. Hkrati je opremljen z ročno napravo za sprostitev zasilne zavore. Tokovni transformator lahko izberete glede na potrebe uporabnika.

Krmiljenje zunanjega vakuumskega visokonapetostnega odklopnika ZW7-27.5 dopolnjuje inteligentna krmilna enota. Vklop-izklop stikala je mogoče realizirati lokalno, upravljati pa ga je mogoče tudi na daljavo preko komunikacijskega vmesnika. Druge informacije o odklopniku se lahko prenesejo tudi v nadzorni center, komunikacijski kanal pa je lahko kabel, optična vlakna, GPRS/CDMA, GSM itd. Krmiljenje vakuumskega odklopnika ZW7-27.5 Outdoor hv dopolnjuje inteligentna krmilna enota. Vklop-izklop stikala je mogoče realizirati lokalno, upravljati pa ga je mogoče tudi na daljavo preko komunikacijskega vmesnika. V nadzorni center se lahko posredujejo tudi druge informacije odklopnika, komunikacijski kanal pa je lahko kabel, optična vlakna, GPRS/CDMA, GSM itd.

Inteligentna krmilna enota je nameščena blizu odklopnika in povezana z odklopnikom preko krmilnega kabla. Napajanje inteligentne krmilne enote je razdeljeno na glavno napajanje in rezervno napajanje. Glavno napajanje je AC ali DC 220V, ki se pridobi preko visokonapetostnega voda preko PT. Rezervno napajanje zagotavlja baterija (nameščena v škatli inteligentne krmilne enote). Ko deluje normalno, glavno napajanje polni rezervno napajanje; Ko se glavno napajanje izgubi, lahko rezervno napajanje še vedno dokonča nadzor odklopnika in druge operacije v krmilni enoti. Rezervno napajanje (ko je polno napolnjeno) lahko zagotovi delovanje celotnega stroja najmanj 48 ur.

Upravljalni mehanizem odklopnika je opremljen z ročnim izklopnim ročajem za zasilni izklop ob izpadu krmilnega sistema ali napajanja.

2.1 Načelo delovanja in postopek odklopnika

2.1.1 Načelo gašenja obloka:

Zunanji visokonapetostni vakuumski odklopnik ZW37-27.5 uporablja vakuumski prekinjevalec z vakuumom kot sredstvom za gašenje obloka in izolacijo, ki ima izjemno visoko stopnjo vakuuma. Ko se gibljivi in ​​statični kontakti izklopijo z električno energijo pod delovanjem pogonskega mehanizma, se med kontakti ustvari vakuumski oblok. Hkrati se bo zaradi posebne zgradbe kontaktov v reži med kontakti ustvarilo tudi ustrezno vzdolžno magnetno polje, ki bo spodbujalo, da vakuumski oblok ostane razpršen, in poskrbelo, da bo oblok enakomerno porazdeljen na kontaktni površini, da bo gorel, tako da bo vzdrževal nizko napetost obloka. Ko tok naravno preseže ničlo, se lahko preostali ioni, elektroni in kovinske pare združijo ali kondenzirajo na kontaktni površini in ščitu v mikrosekundnem redu časa. Ker se za krmiljenje vakuumskega obloka uporablja vzdolžno magnetno polje, ima vakuumski odklopnik močno in stabilno sposobnost prekinitve toka.

2.1.2 Shranjevanje:

Energija odpiranja in zapiranja zunanjega visokonapetostnega vakuumskega odklopnika ZW7-27.5 je shranjena v visoki zmogljivosti in nameščena v škatli inteligentne krmilne enote. Pri odpiranju in zapiranju. Zagotovljeno z glavnim ali rezervnim napajanjem krmilne enote, čas polnjenja ni daljši od 10 s, napaka napetosti kondenzatorja pa je ≤1 V.。

2.1.3 Zapiranje: Lokalno pritisnite gumb za vklop na inteligentni krmilni enoti ali aktivirajte vklopno tuljavo pogonskega mehanizma z daljinskim upravljalnikom vklopa, tako da železno jedro poganja gibljivi kontakt odklopnika, da se vklopi z določeno hitrostjo. Ko se oceni, da je odklopnik v položaju za zapiranje, krmilna zanka samodejno izklopi napajanje zapiralne tuljave. V tem času se železno jedro zadržuje na strani zapiranja zaradi delovanja trajnega magneta. Ko je zapiralna tuljava izklopljena, lahko ne le premaga reakcijsko silo kontaktne vzmeti odklopnika, ampak ima tudi zapiralno samodržalno silo, tako da lahko odklopnik zanesljivo ostane v zapiralnem položaju.

2.1.4 Odpiranje: lokalno pritisnite gumb za izklop na inteligentni krmilni enoti ali aktivirajte izklopno tuljavo pogonskega mehanizma z izklopom daljinskega upravljalnika, tako da premagate samozadrževalno silo trajnega magneta na strani zapiranja in povzročite, da izklopna vzmet potegne železno jedro, da požene gibljivi kontakt odklopnika, da se izklopi pri določeni hitrosti. Ko se oceni, da je odklopnik v odprtem položaju, krmilna zanka samodejno izklopi napajanje odpiralne tuljave in v tem času se železno jedro zaradi vlečne sile odpiralne vzmeti zadrži na strani odpiranja, tako da je odklopnik zanesljivo v odprtem položaju.

2.1.5 Delovanje ročnega odpiranja zavore v sili:

Ko je odklopnik v zapiralnem položaju, držite gumb za ročni izklop odklopnika z izolacijsko delovno palico in ga povlecite navzdol, odklopnik pa se lahko izklopi pri določeni hitrosti, kar lahko zagotovi, da lahko odklopnik zanesljivo izklopi nazivni obremenitveni tok.
