Omara glavne enote obroča SF6

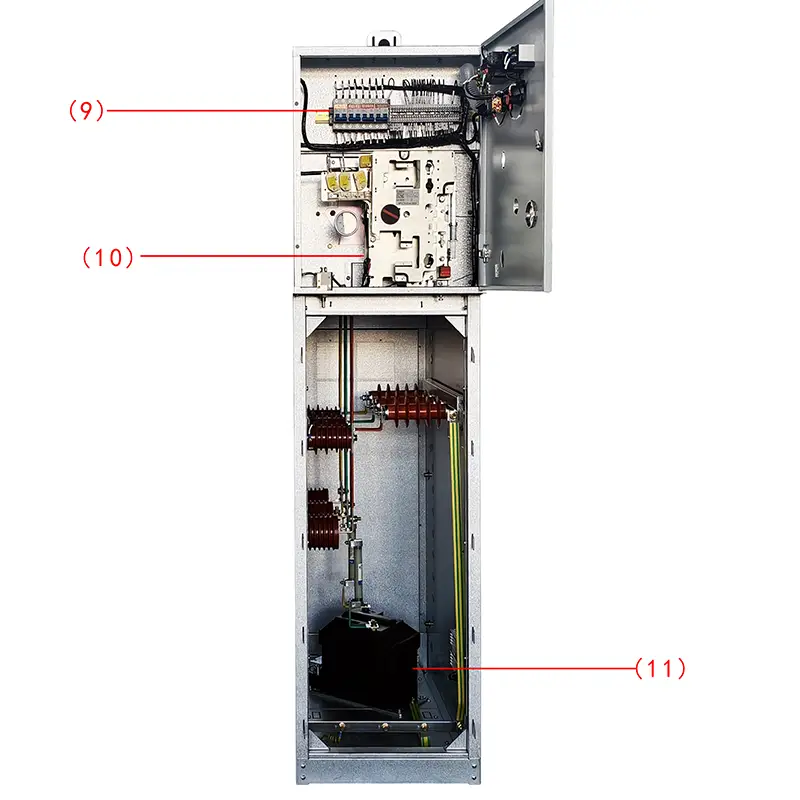

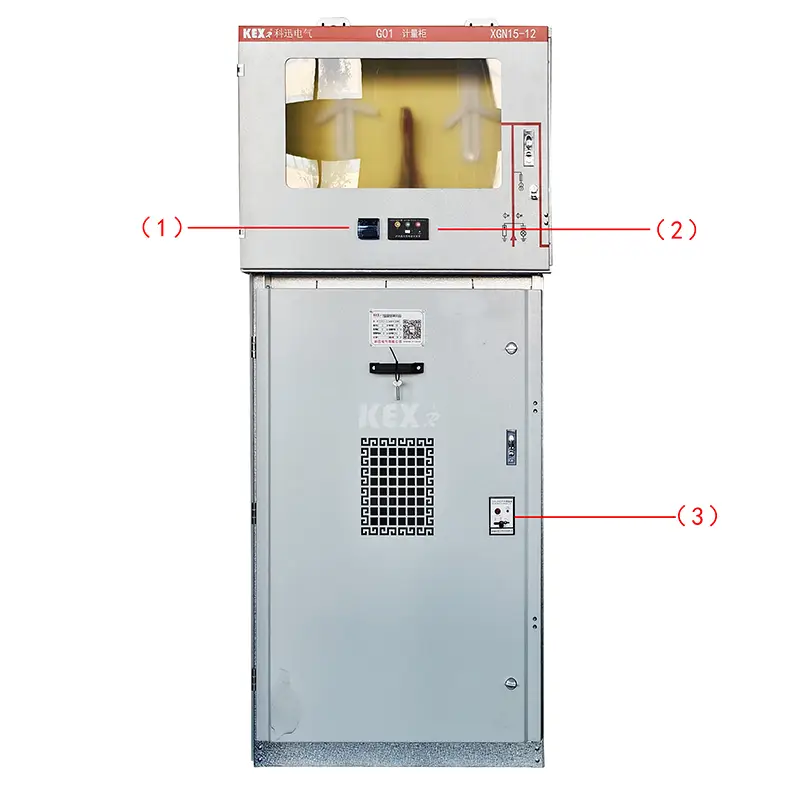

●Komponente

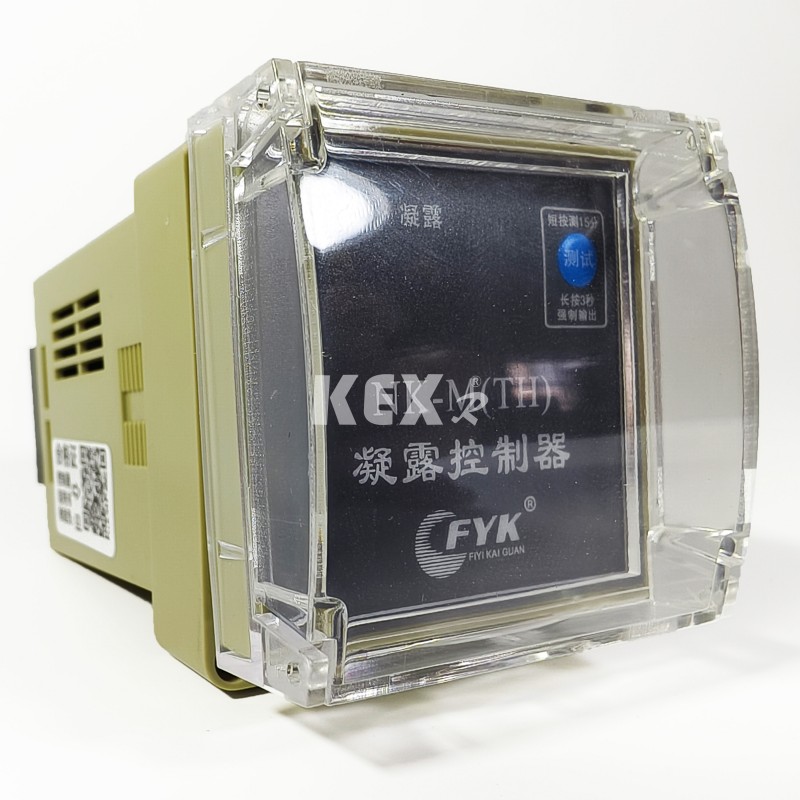

1. .Krmilnik kondenzacije

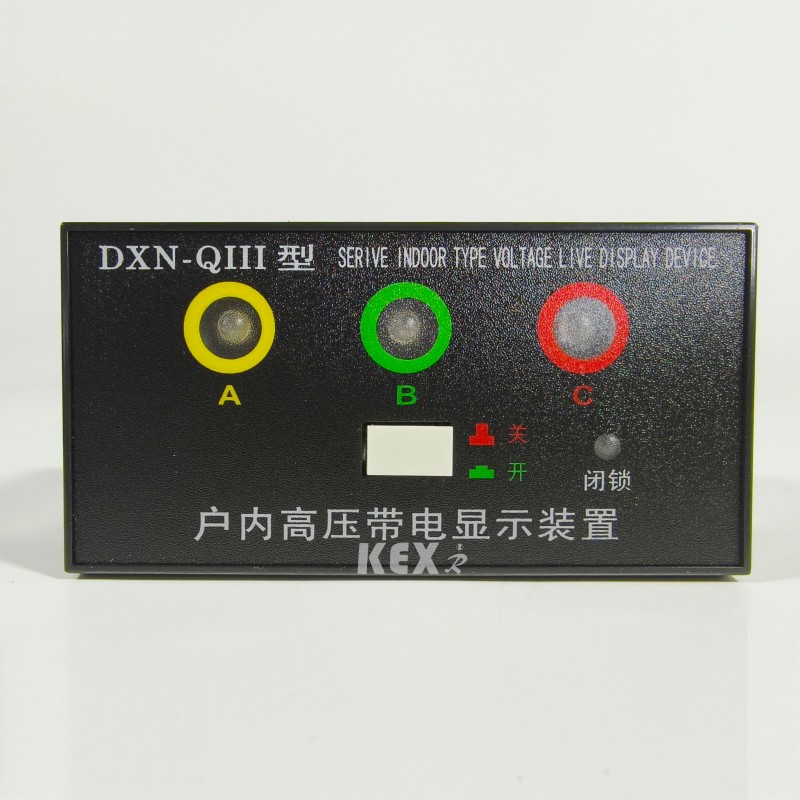

2. Napolnjen zaslon

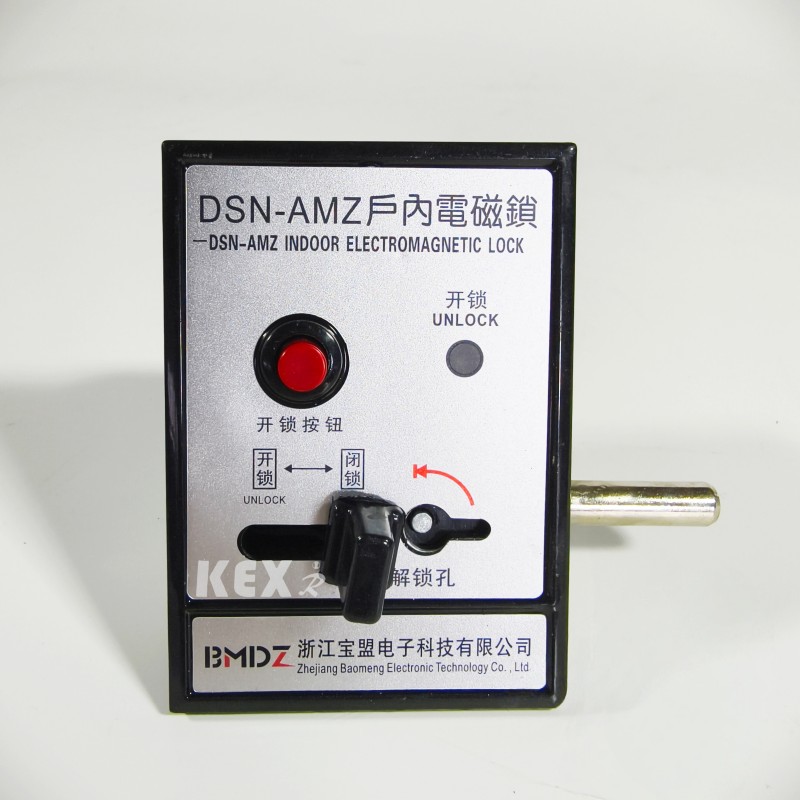

3. Notranja elektromagnetna ključavnica

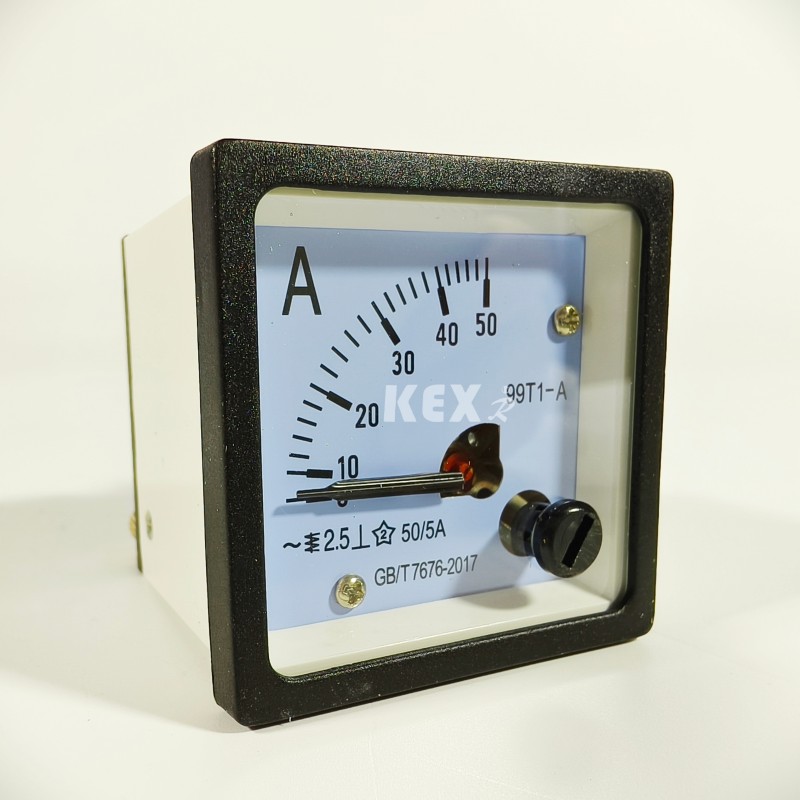

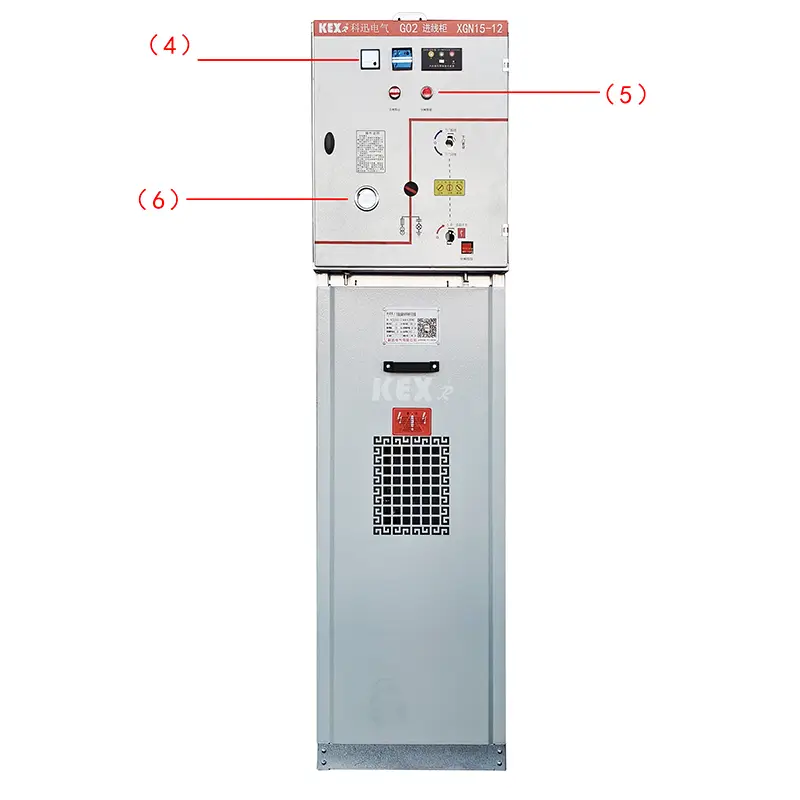

4. Ampermeter

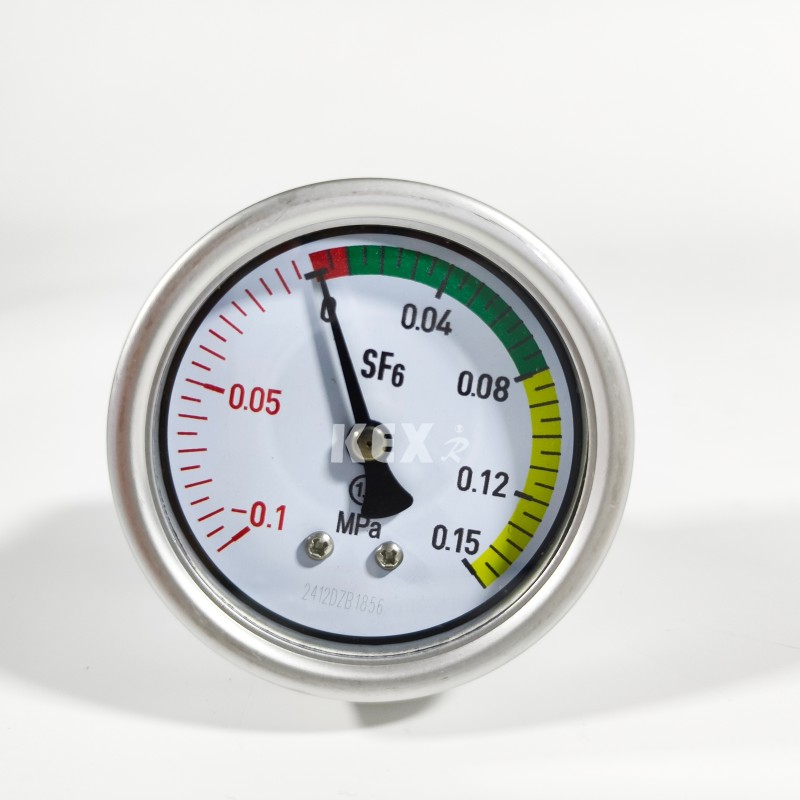

6.Barometer

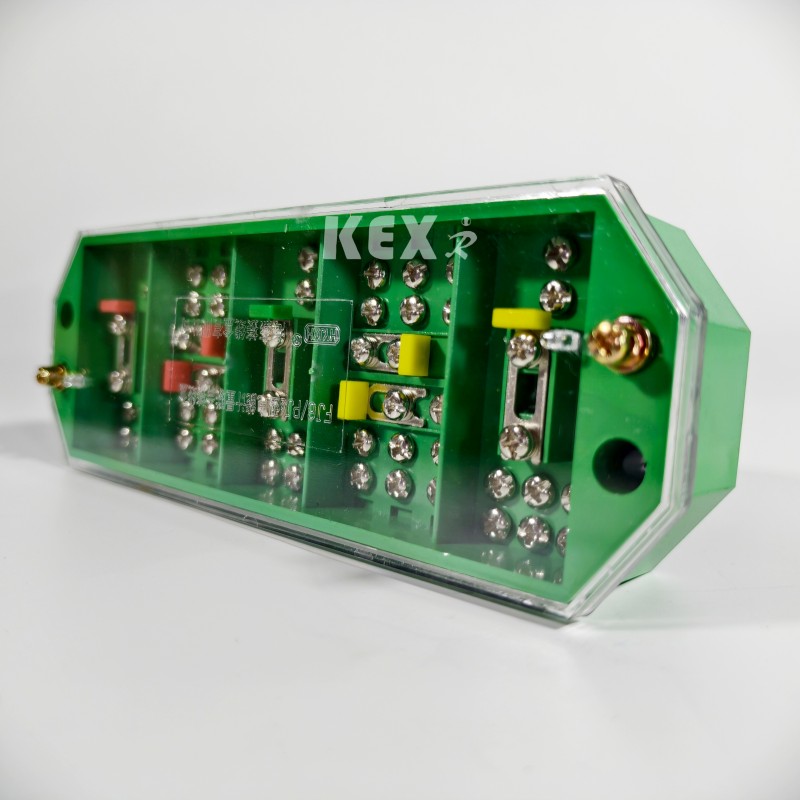

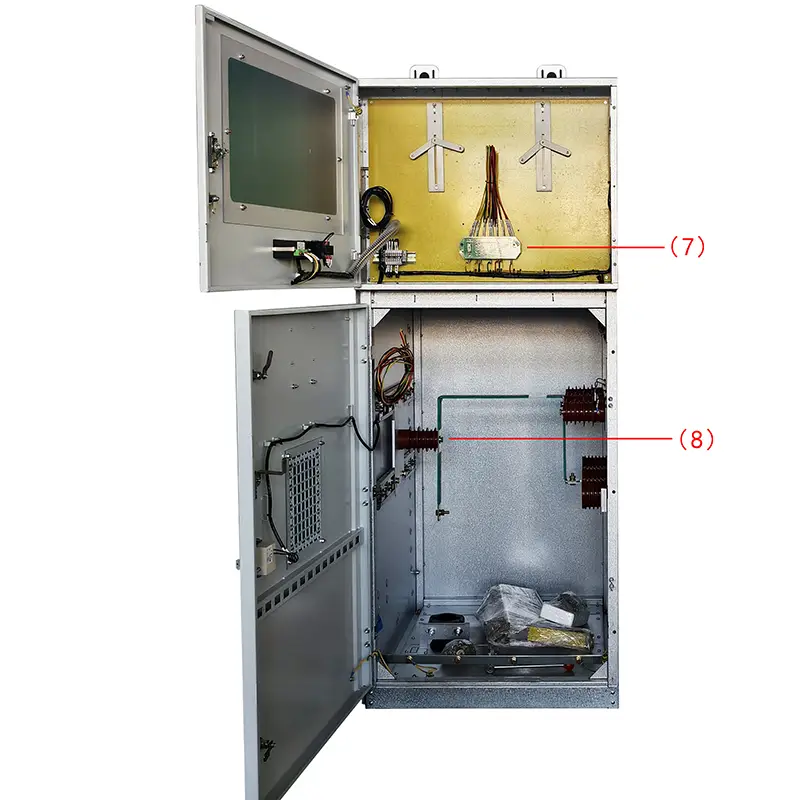

7. 3-fazni 3-žilni električni priključek

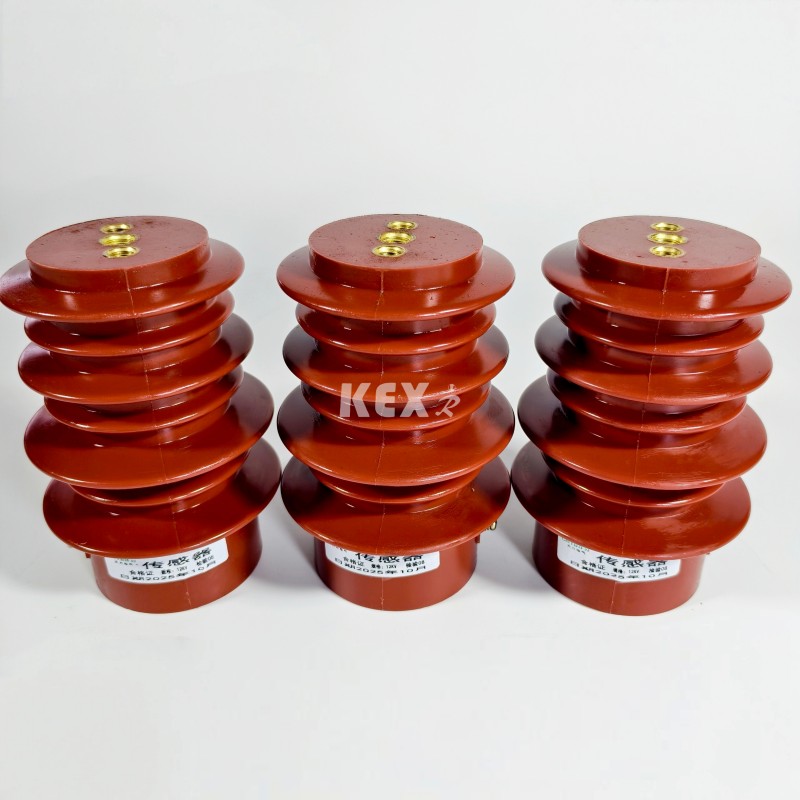

8.Oddajnik

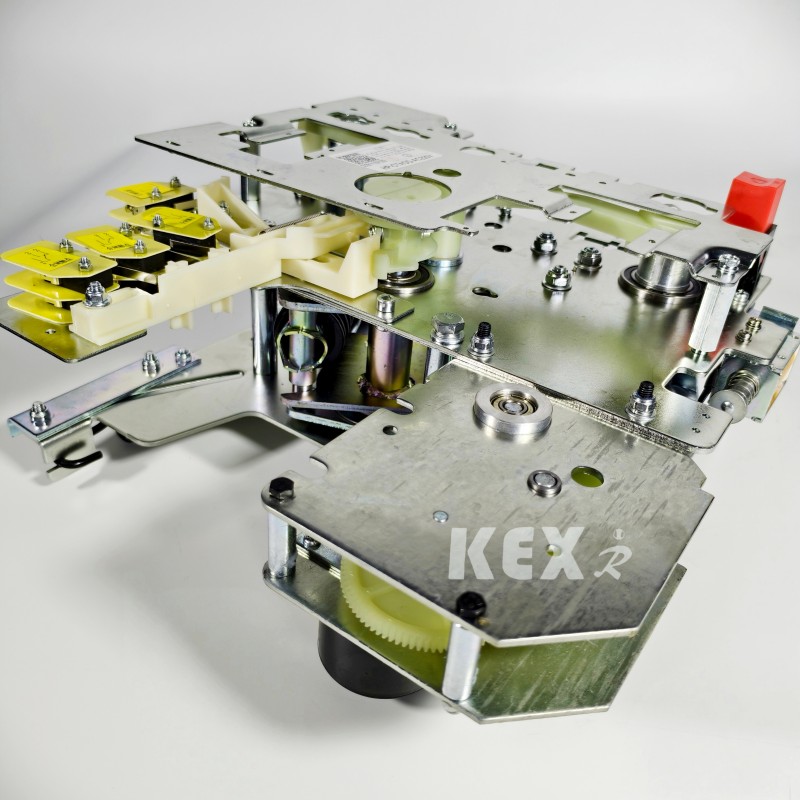

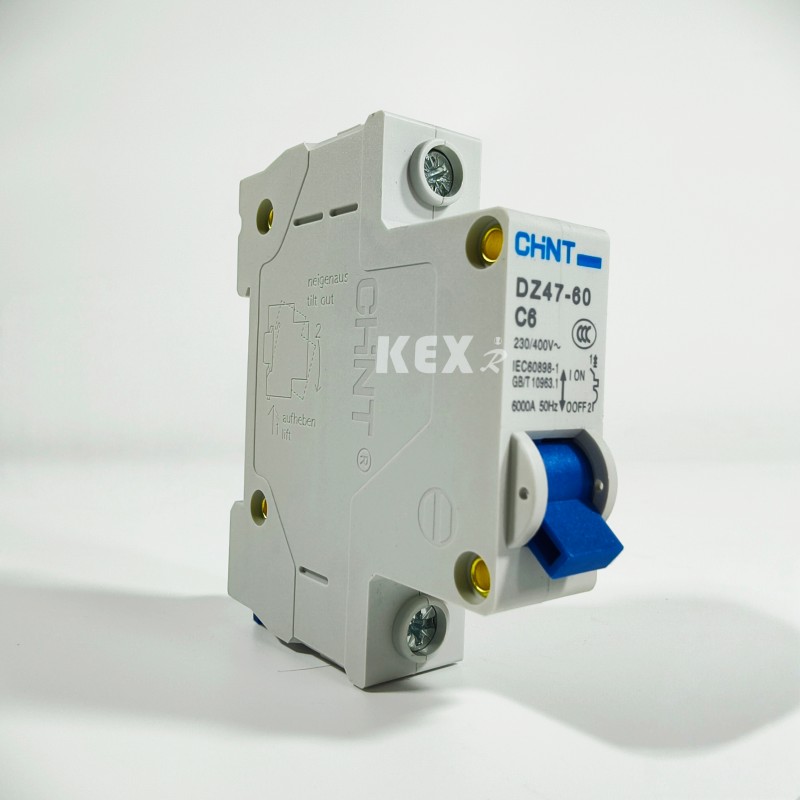

9. Mcb

10. Mehanizem delovanja

11.VT

● Pogoji uporabe

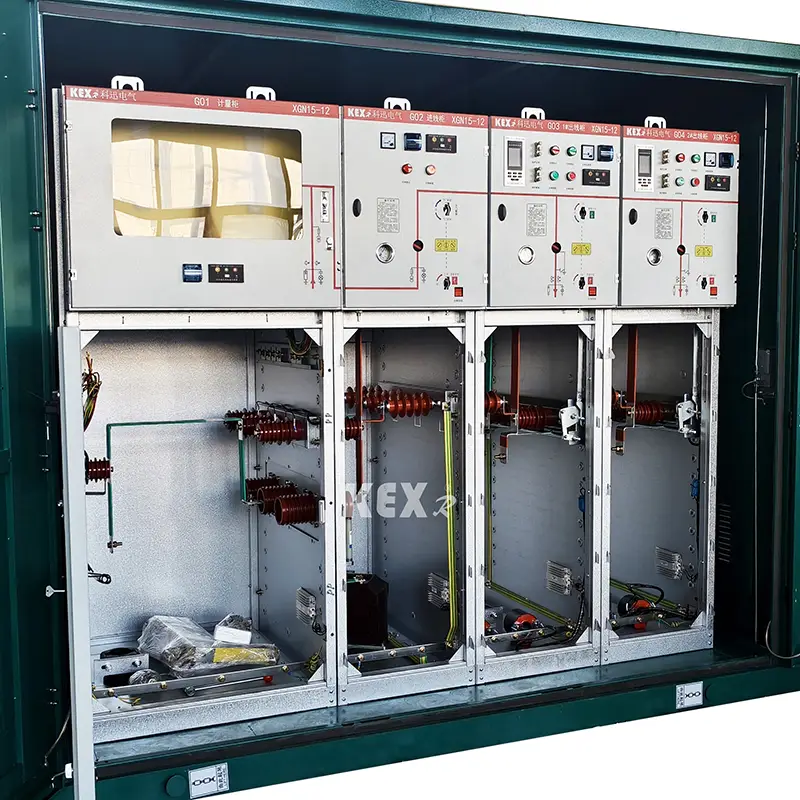

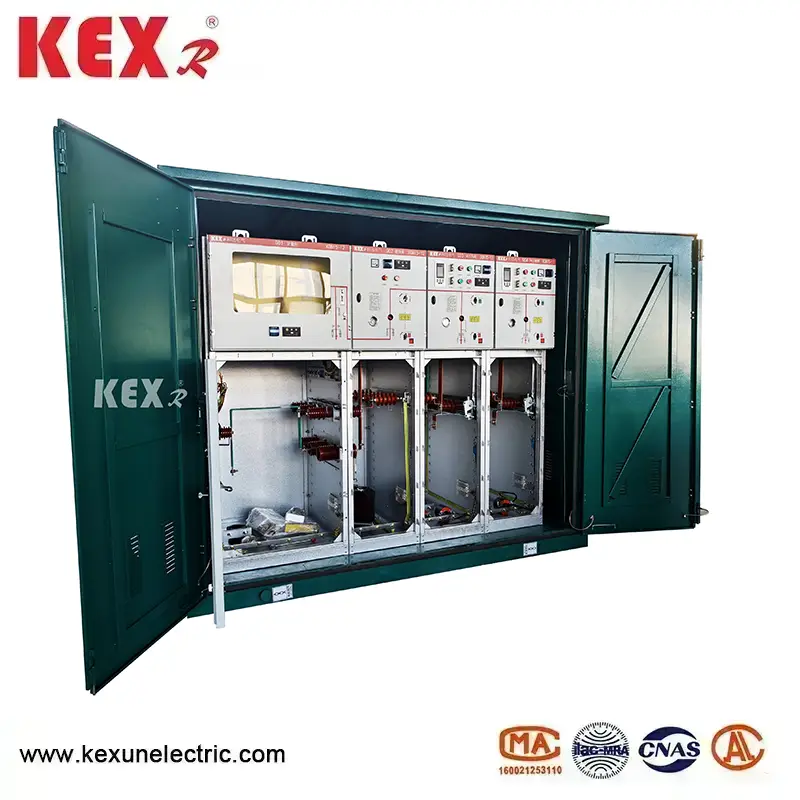

Modularna omarica glavne enote SF6 Ring tipa XGN15-12 je nova generacija kompaktne in razširljive kovinske zaprte stikalne naprave s stikalom z žveplovim heksafluoridom kot glavnim stikalom in zračno izolacijo za celotno omarico. Ima značilnosti preproste strukture, prilagodljivega delovanja, zanesljive blokade in priročne namestitve ter lahko zagotovi zadovoljive tehnične rešitve za različne aplikacije in različne zahteve uporabnikov. Sprejema tehnologijo zaznavanja in najnovejši zaščitni rele ter napredno tehnično zmogljivost ter lahko in prilagodljivo shemo sestavljanja, ki lahko popolnoma zadovolji spreminjajoče se potrebe trga.

Glavna stikala omarice glavne enote XGN15-12 SF6 Ring sprejmejo FLN36 oziroma FLN48, obremenitvena stikala SF6 in ABB original SFG ter originalne ABB odklopnike VD4/S, HD4/S in odklopnike VS1 je mogoče opremiti tudi glede na potrebe uporabnikov.

● Delovno okolje

◆ Nadmorska višina≤1000m

◆ Temperatura okolice -25 ~ 40 ℃

◆ Povprečna dnevna relativna vlažnost ne presega 95 %; Povprečna mesečna relativna vlažnost ne presega 90%;

◆ Potresna zmogljivost: 8 stopinj;

◆ Brez močnih vibracij in udarcev ter na mestih z nevarnostjo požara, kemične korozije in eksplozije.

● Standardi

XGN15-12 modularna omarica glavne enote obroča SF6 ustreza spodnjim standardom

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

● Tabela tehničnih parametrov modularne omarice glavne enote obroča SF6 tipa XGN15-12

● Struktura modularne omarice glavne enote obroča SF6 tipa XGN15-12

◆ Prostor zbiralke: stikalo za obremenitev

V stikalnici je nameščeno tripostajno bremensko stikalo. Ohišje bremenskega stikala je izdelano iz epoksidne smole in napolnjeno z žveplovim heksafluoridom (SF6). Plin je izolacijski medij in S6F je mogoče namestiti v stikalno sobo v skladu z zahtevami kupca. Merilnik gostote plina ali merilnik gostote plina z alarmnim kontaktom.

◆ Kabelska soba: upravljalni mehanizem, zaklepni mehanizem in nizkonapetostna kontrolna soba.

Bremenska stikalna omara ima dovolj prostora za kable, ki se uporablja predvsem za kabelsko povezavo, tako da lahko enožilne ali trižilne kable povežete z enostavnimi neoklopljenimi kabelskimi glavami, hkrati pa lahko na dovolj prostora namestite odvodnik strele, tokovni transformator, spodnje ozemljitveno stikalo in druge elemente. V skladu s standardno zasnovo imajo vrata omare opazovalno okno in varnostno zaklepno napravo, spodnja plošča kabelske sobe pa je opremljena s tesnilnim pokrovom in kabelsko objemko z nosilnim okvirjem ustrezne velikosti. Spodnjo ploščo in sprednji okvir vrat kabelske sobe lahko odstranite, da olajšate namestitev kablov.

◆ Mehanizem za gnetenje, zaklepni mehanizem in nadzorna soba z nizkim tlakom

Nizkonapetostna komora z zaporo ima hkrati vlogo nadzorne plošče. Nizkonapetostna komora je opremljena z vzmetnim pogonskim mehanizmom z indikatorjem položaja, mehansko zaporo in napravo, lahko pa je opremljena tudi s pomožnimi kontakti, prožilno tuljavo, mehanizmom za izklop v sili, kapacitivnim prikazom v živo, ključavnico in električno upravljalno napravo. Obenem lahko prostor v nizkonapetostni komori opremimo tudi s krmilnim krogom, merilnim instrumentom in zaščitnim relejem. Omarica širine 750 mm ima dve enaki nizkonapetostni komori, ki ju lahko opremite z več dodatki. Celotno stikalno omarico XGN15 lahko razdelimo na dva dela, zgornji del omare vključuje prostor za vodila, stikalo za obremenitev, delovni mehanizem in nizkonapetostno sobo, ki je ločena od spodnje sobe s kabli. Zato je mogoče opremo, nameščeno v zgornji enoti, varno in priročno pregledati in preoblikovati ter zamenjati celotno zgornjo enoto.

◆ Prostor za zbiralke

Zbiralni prostor je urejen v zgornjem delu omare. V sobi za vodila so glavna vodila povezana skupaj in potekajo skozi celotno vrsto stikalnih naprav.

● Osnovne komponente modularne omarice glavne enote obroča SF6 tipa XGN15-12

▶Bremensko stikalo tipa FLN36 SF6 je razvito in proizvedeno za podjetje z uvedbo tuje tehnologije in v skladu z zahtevami domačega elektroenergetskega sistema, ima tri delovna stanja: zapiranje, odpiranje in ozemljitev

▶Dinamični in statični kontakti bremenskega stikala so nameščeni v ohišje iz epoksi smole iz tlačnega litja z ojačano strukturo, plin SF6 se uporablja kot medij za gašenje obloka, zračni tlak pa je 14 barov. Vsako bremensko stikalo je zatesnjeno in ne potrebuje vzdrževanja, barometer pa je mogoče izbrati ločeno. Način namestitve bremenskega stikala je namestitev jeklene pregrade med kabelsko sobo in sobo za avtobuse ter namestitev vodoravna, da izpolni najstrožje varnostne zahteve za delovanje in vzdrževanje. Če v notranjosti pride do iskrenja, je na zadnji strani ohišja bremenskega stikala strukturna šibka točka, ki bo odplaknjena, nato pa bo odplaknjen ventil za izpust obloka na ohišju, da bo vodil zračni tok nadtlaka izven ohišja.

▶Stikalo za obremenitev SF6 ima dva delovna mehanizma: enojni vzmetni upravljalni mehanizem (K-tip) in dvojni vzmetni upravljalni mehanizem (A-tip), električni mehanizem je mogoče dodati zgornjima dvema vrstama pogonskih mehanizmov za realizacijo daljinskega električnega upravljanja.

● Sheme za izbiro

□Primer sheme 1

◆ Standardna konfiguracija in značilnosti

▶630A Avtobus

▶Stikalo za obremenitev: FLN36-12D/T630-20

▶Tremestno stikalo (zapiranje, izolacija, ozemljitev) ali dvostopenjsko stikalo (zapiranje, izolacija)

▶Vizualna okna so nameščena na upravljalni strani stikala.

▶Glavno stikalo in stikalo za ozemljitev se upravljata z dvema ločenima odprtinama za upravljanje in druga druga se samozaklepa.

▶Prikaz položaja stikala za obremenitev in stikala za ozemljitev

▶Ohišje stikala s kapacitivnim indikatorjem napetosti

▶Manometer plina SF6 z relejem za gostoto

▶Ozemljitveno stikalo se zaskoči s sprednjo ploščo kabelske sobe

◆ Izbirna konfiguracija in funkcije

▶Rezervirano podaljšanje avtobusa

▶Motor za preklapljanje obremenitve: AC220V/110V DC220V/110V/48V

▶Indikator kratkega stika in napake na ozemljitvi

▶Naprava za zaščito pred strelo (vrsta distribucije, vrsta elektrarne, vrsta sproščanja)

▶Merjenje CT in merilnika

▶Napetostni transformator PT za delovno napajanje

▶AC110V/220V Ozemljitev pod napetostjo dovodnega voda (stikalo za ozemljitev in spodnja vrata zaprte ozemljitvene zapore, ko je spodnji kabel pod napetostjo)

▶Pomožni kontakt: glavno stikalo 4NO+4NC stikalo za ozemljitev 2NO+2NC

□Primer sheme 2

◆ Standardna konfiguracija in značilnosti·

▶630A glavna zbiralka

▶Stikalo za obremenitev: FLN36-12D/T100-50

▶Stikalo za obremenitev s tremi postajami (zapiranje, izolacija in ozemljitev)

▶Stikalo za obremenitev s tremi točkami, ozemljitveno stikalo za glavo varovalke in konec varovalke

▶Za ​​mehansko povezavo

▶Prikaz izklopa varovalke in daljinski prenos signala

▶Vizualno okno je nameščeno na delu stikala.

▶Glavno stikalo in stikalo za ozemljitev se upravljata z dvema ločenima odprtinama za upravljanje in druga druga se samozaklepa.

▶Prikaz položaja stikala za obremenitev in stikala za ozemljitev

▶Ohišje stikala s kapacitivnim indikatorjem napetosti

▶Manometer plina SF6 z relejem za gostoto

▶Ozemljitveno stikalo se zaskoči s sprednjo ploščo kabelske sobe

◆ Izbirna konfiguracija in funkcije

▶Rezervirano podaljšanje avtobusa

▶Motor za preklapljanje obremenitve: AC220V/110V DC220V/110V/48V

▶Indikator napake v kratkem in ozemljenem stiku

▶Merjenje CT in merilnika

▶Izguba napetosti AC220V

▶Nadtokovni ločilnik: GL25/5

▶Pomožni kontakti: glavno stikalo 4NO+4NC ozemljitveno stikalo 2NO+NC

▶Sprožilna tuljava: AC220V/110V DC220V/110V/48V

▶Varovalka Varovalka (signal napake): 1NO

▶Manometer s signalom:1NO

□Primer sheme 3

Številka primarnega programa D07

◆ Standardna konfiguracija in značilnosti

▶Dva tokovna transformatorja LZZBJ9

▶Dva napetostna transformatorja JDZ

▶Zaščitite PT varovalko

▶Zaklepanje sprednje plošče kabelske sobe

◆ Izbirna konfiguracija in funkcije

▶Voltmeter s stikalom

▶Ampermeter s stikalom

▶3 CT ,3 PT

▶Kapacitivni indikator napetosti, ki označuje stikalno omarico pod napetostjo

▶Števec vatnih ur

▶Negativna kontrola
