Kabelski konektor

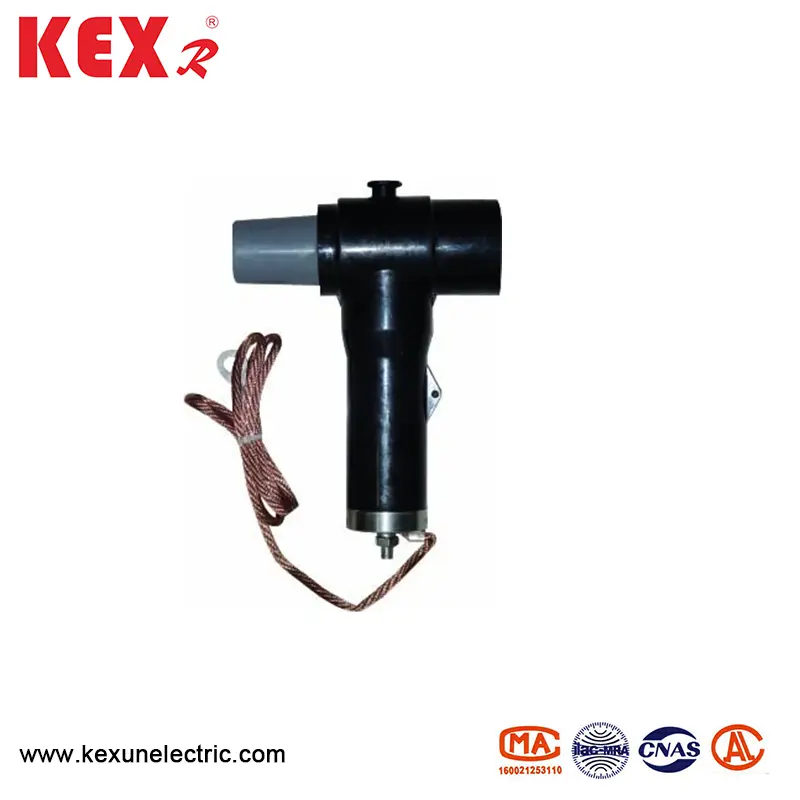

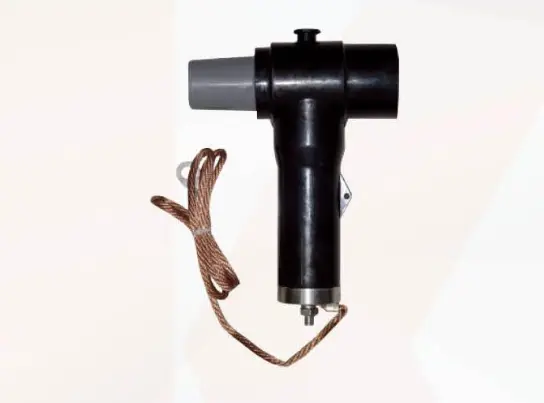

● Slika izdelka

◆ Pregled izdelka

Kot skupni kabelski konektor je zadnji odvoz neposredno nameščen na 10KV na dotik sprednjem/zadnjega priključka, da se zagotovi za zaščito pred prenapetostjo za električno opremo. Zadnji odvoz strele je popolnoma izoliran in zapečaten.

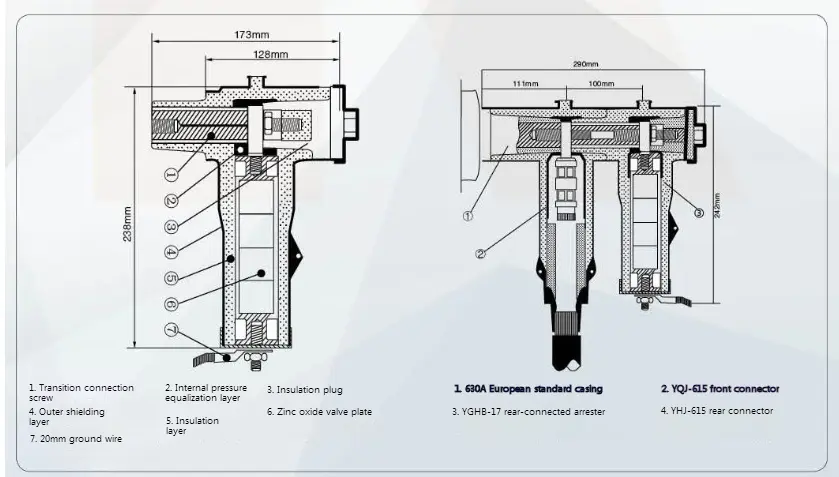

◆ Oris dimenzijske risbe

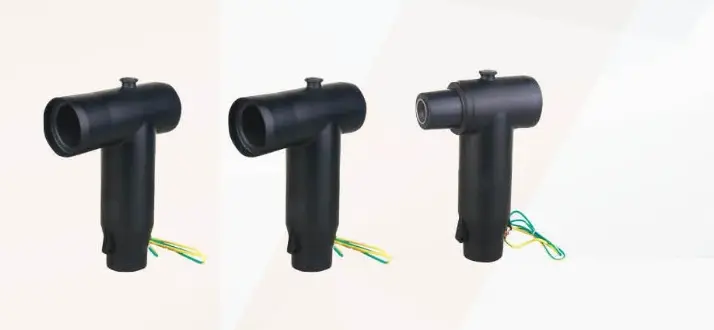

● Slika izdelka

◆ Pregled izdelka

15KV kabelski konektor je zasnovan v skladu s standardom EN50181-1997, z izjemnim videzom in ga je mogoče uporabiti za 10 kV omrežne omare, glavnega omrežnega sistema kabelske veje ali obročevega omrežnega sistema škatlic Transformer kot dohodni in odhajajoči kabli. S priključitvijo zadnjega priključka YHJ-615 ali odvodnika BL-17 je mogoče uresničiti večkanalno širitev ali prenapetostno zaščito. Nazivni tok 15kV kabelskega konektorja je 630A. Primerno je za napajalne kable XLPE s presekom 35-400mm².

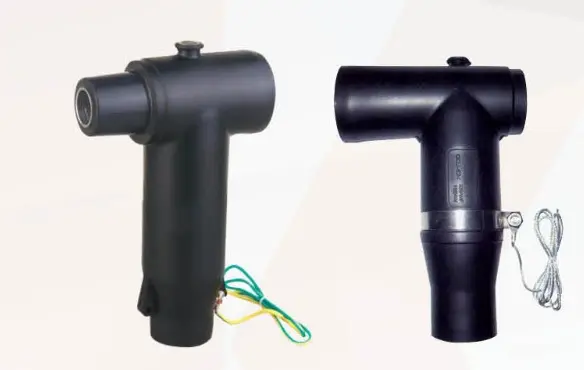

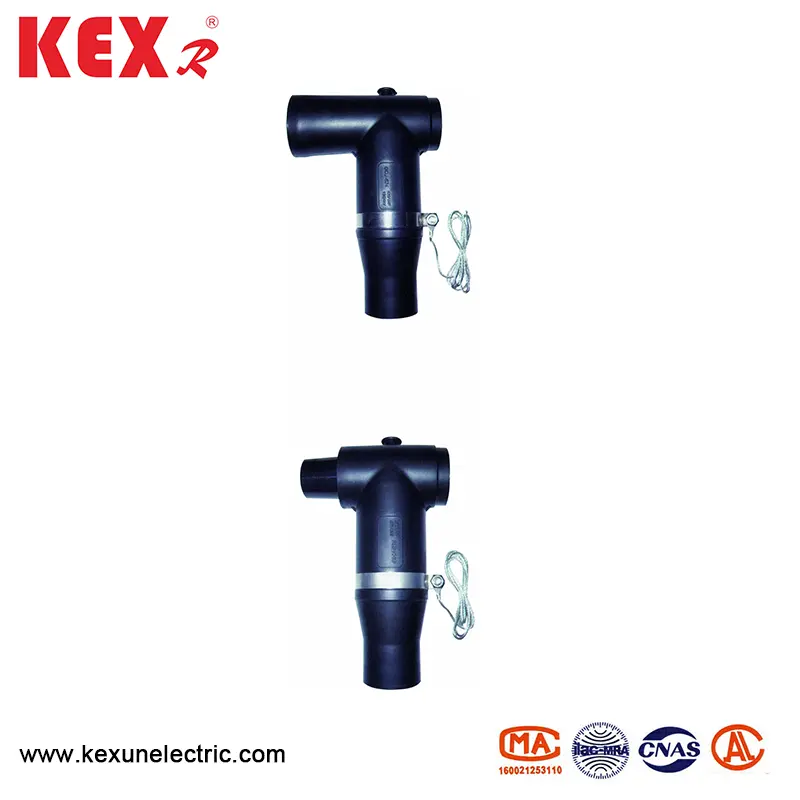

● Slika izdelka

◆ Pregled izdelka

Kabelski priključek, ki ga je mogoče na dotik, je zasnovan po standardu EN50181-1997, z izjemnim videzom in ga je mogoče uporabiti za omrežno omaro 24KV, glavni omrežni sistem kabelske veje ali v omrežnem sistemu omrežja škatle transformatorja kot dostop. Žica in kabelska povezava. S priključitvijo zadnjega priključka YHJ-625 ali odvodnika BL-30 je mogoče uresničiti večkanalno širitev ali prenapetostno zaščito. Nazivni tok priključka, ki ga je mogoče dotikati, je 630A, ki je primeren za napajalni kabel XLPE s 35 ~ 400mm² presekom.

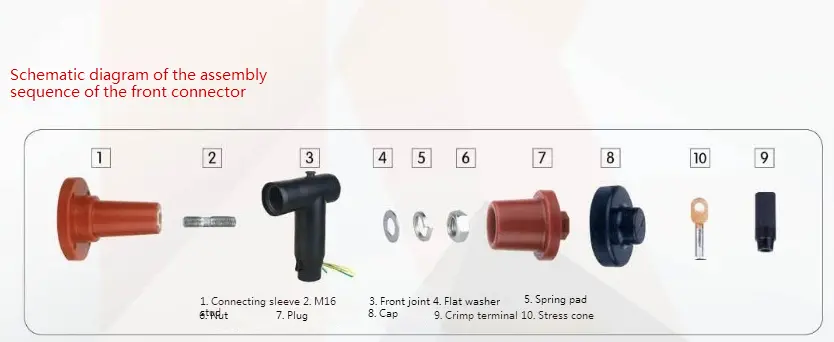

◆ Shematski diagram zaporedja sklopa sprednjega sklepa

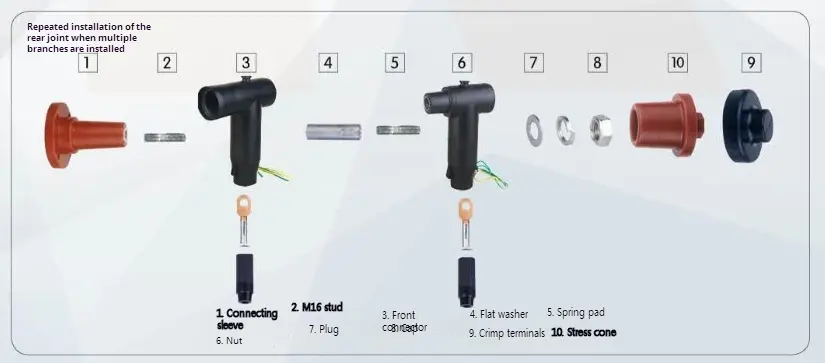

◆ Shematični diagram zaporedja sestavljanja sprednjega sklepa in zadnjega sklepa
