Stikalna oprema za zaščito okolja

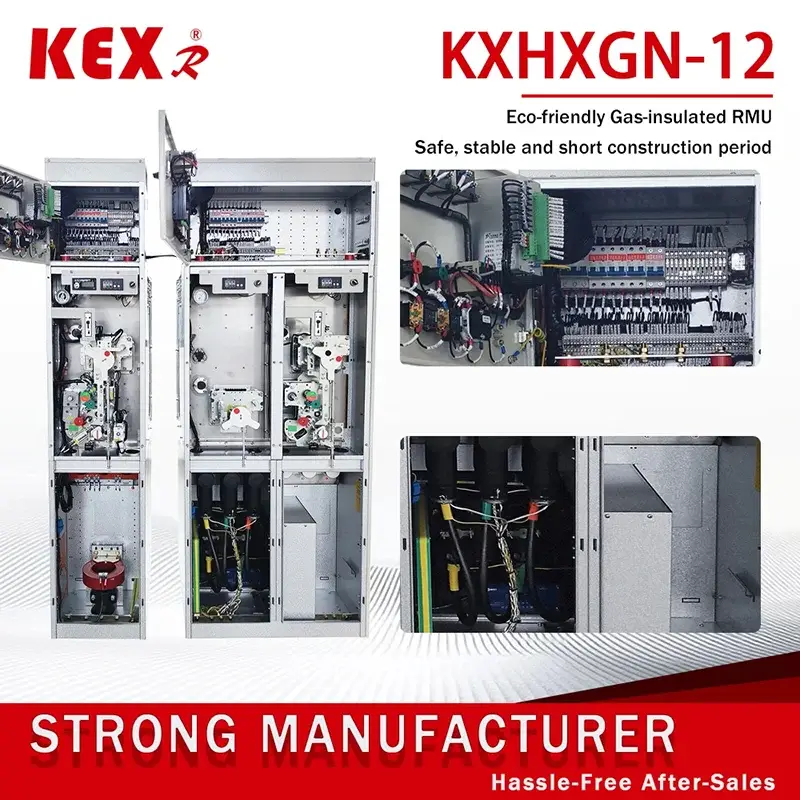

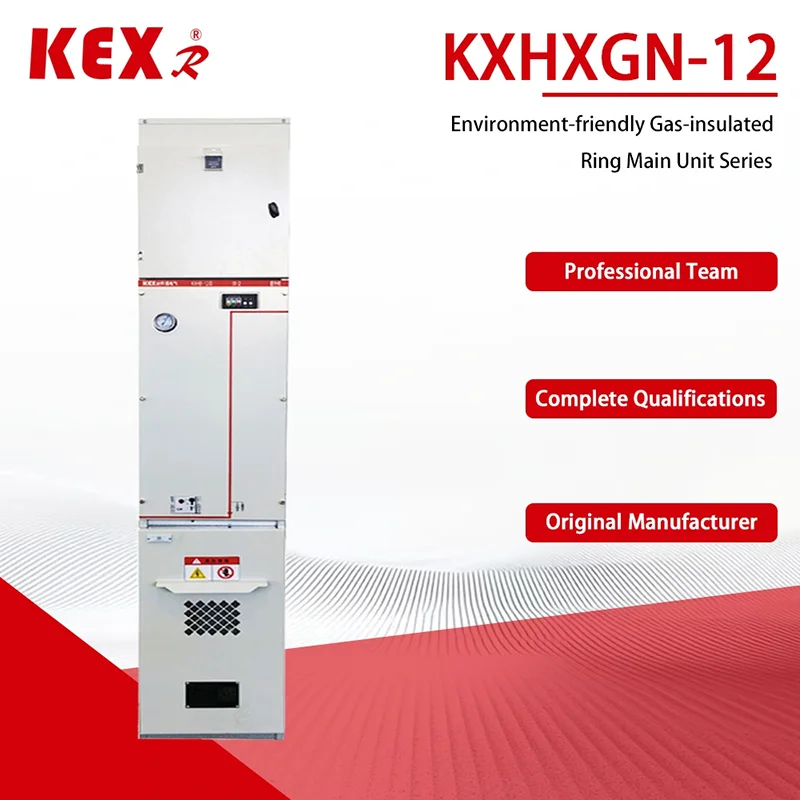

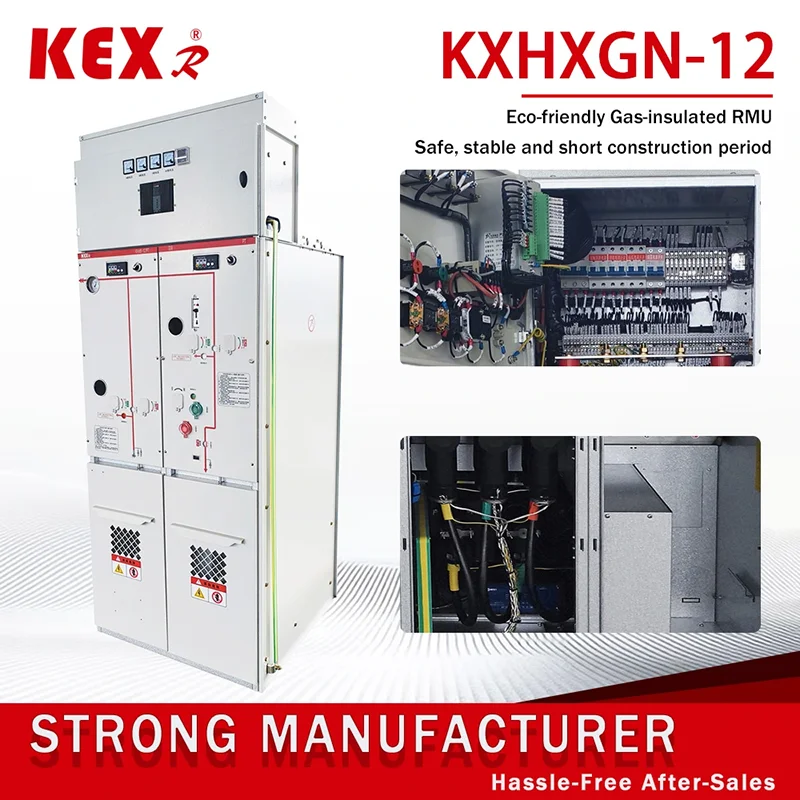

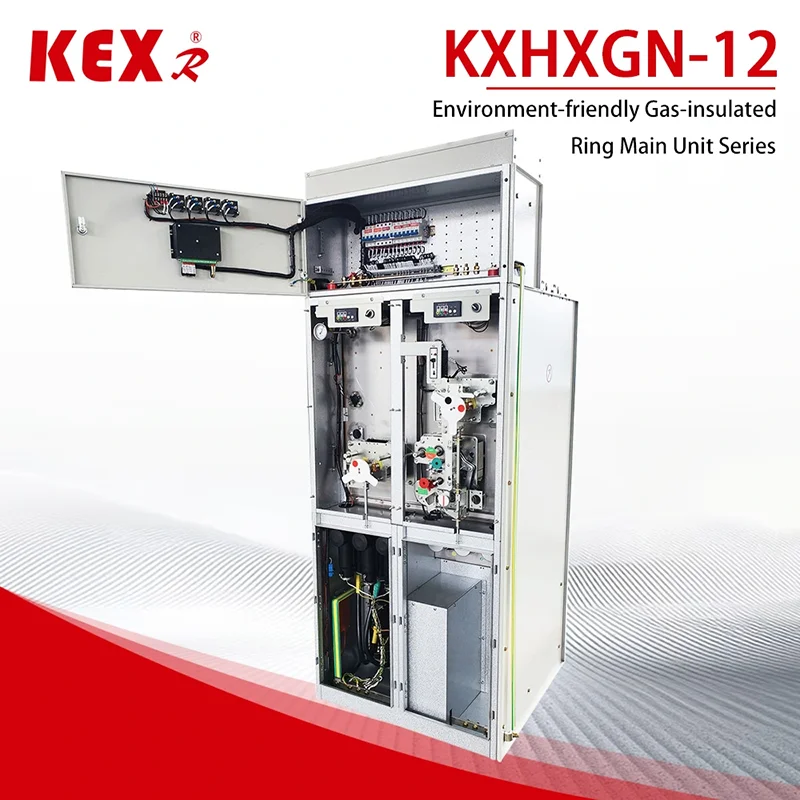

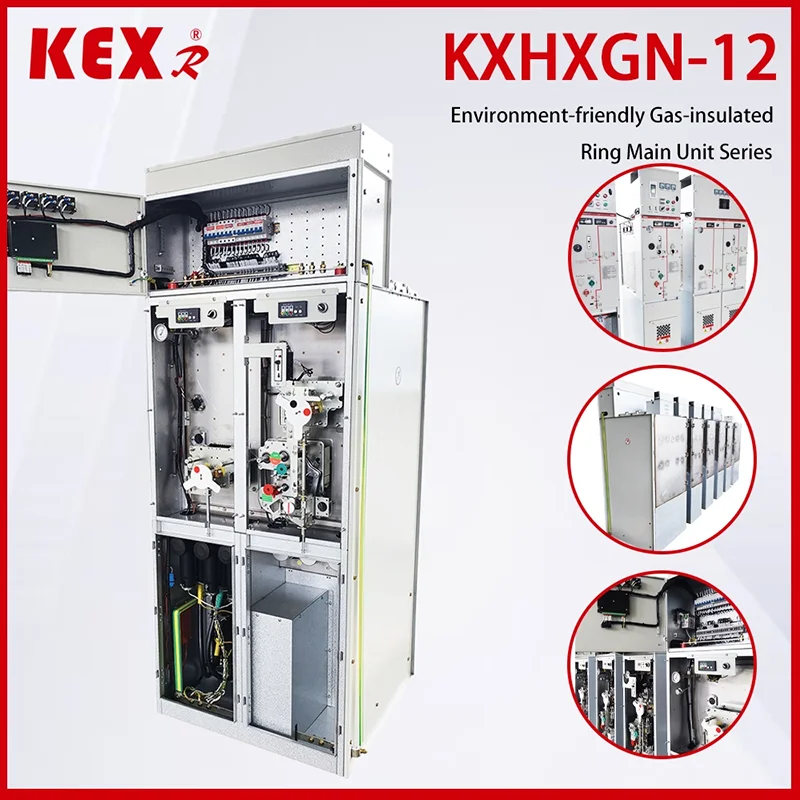

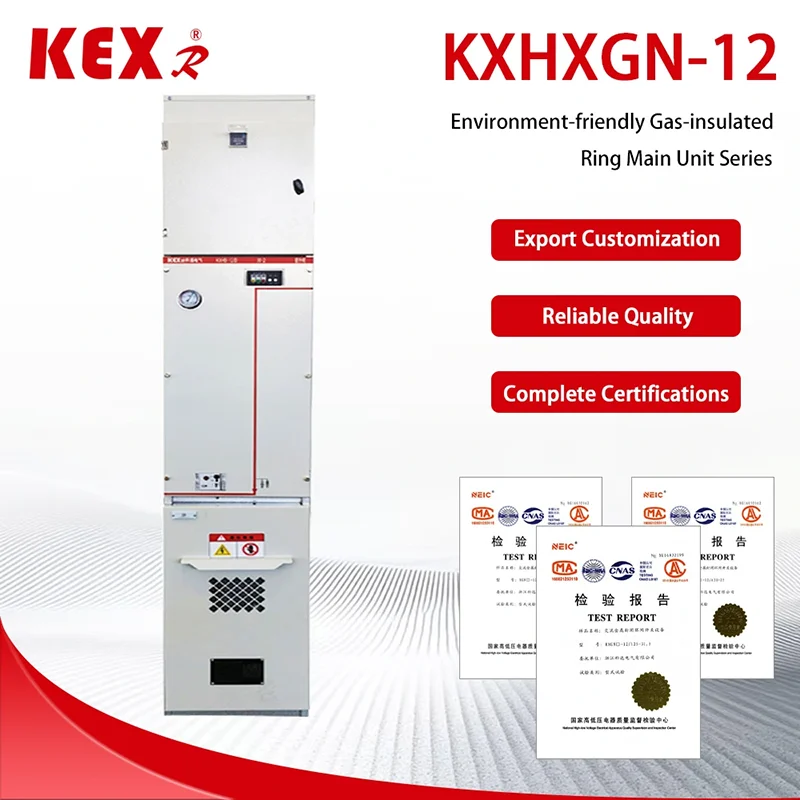

Stikalna naprava za varstvo okolja tipa KXHXGN-12, ki jo proizvaja KEXR, dobavitelj opreme za prenos in distribucijo električne energije na Kitajskem, je 12kV s plinom izolirana obročasta omrežna omarica z okoljevarstvenim plinom (kot je suh zrak, dušik ali mešani plin) kot izolacijski medij, ki je primeren za napajanje obročnega omrežja, napajanje terminalov in majhne odpiralne in zapiralne postaje distribucijskih omrežij.
Model: KXHXGN-12
Blagovna znamka: KEXR

Pošlji povpraševanje

Opis izdelka

● Glavna značilnost stikalnih naprav za zaščito okolja

(1) Prednosti varstva okolja

◆Prosti plin SF: Stikalne naprave za varstvo okolja sprejemajo suh zrak, dušik ali nov plin za zaščito okolja (kot je G, AirPlus® itd.), kar je v skladu s predpisi EU o F-plinih in kitajsko politiko "dvojnega ogljika".

◆Nizke emisije ogljika: V primerjavi z omrežno omaro obroča SF se GWP (potencial globalnega segrevanja) približuje ničli.

(2) Strukturna zasnova

◆Modularna zasnova: stikalno enoto za zaščito okolja dohodne linije, odhodne linije, merjenja in PT je mogoče razširiti.

◆Zaprta konstrukcija: Stopnja zaščite stikalnih naprav za varstvo okolja dosega IP67, kar je odporno na prah, vlago in kondenzacijo, primerno za težka okolja.

◆ Kompaktna velikost: prihrani prostor kot obročasta omrežna omarica AIS in je bolj okolju prijazen kot tradicionalni SF₆ GIS.

(3) Inteligentne možnosti

Inteligentno spremljanje (kot je DTU, spletno merjenje temperature, spremljanje delnega praznjenja itd.) je mogoče izbrati za podporo dostopa do interneta stvari (IoT) ter realizirati upravljanje in vzdrževanje na daljavo.

● Tehnični parametri stikalne naprave za zaščito okolja

◆ Omarica za odklopnik

Postavka				Enota	podatki
Nazivna napetost				KV	12
Nazivna frekvenca				HZ	50
Nazivna stopnja izolacije	1-minutna vzdržljivost delovne frekvence Napetost		Do ozemljitve, faza do faze	KV	42
			Zlom		48
	Prenosna napetost svetlobnega impulza (vrh)		Do ozemljitve, faza do faze	KV	75
			Zlom		85
	1 min vzdržljive napetosti močnostne frekvence pomožnega/krmilnega tokokroga (na maso)			KV	2
Nazivni tok				A	630
Nazivni kratkotrajni vzdržni tok（navidezna vrednost）			Glavno vezje/ozemljitveno stikalo	kA	25/4s
			Ozemljitveni krog	kA	21,7/4s
Nazivni temenski odporni tok			Glavno vezje/ozemljitveno stikalo	kA	63
			Ozemljitveni krog	kA	54.5
Nazivni prekinitveni tok kratkega stika in časi				kA/čas	25/30
Nazivni zapiralni tok kratkega stika (vrh)				kA	63
Nazivni prekinitveni tok polnilnega kabla				A	25
Nazivno zaporedje delovanja odklopnika O-0,3s-CO-180s-CO
Mehanska življenjska doba		Odklopnik/odklopnik		Čas	10000/3000
Stopnja IP		Zaprta škatla			IP67
		Lupina stikalne naprave			IP4X
Tlak plina		Nazivna raven polnjenja s plinom (20 ℃, nadtlak)		Mpa	0.02
		Nazivna minimalna raven delovanja plina (20 ℃, nadtlak)		Mpa	0
Tesnilna zmogljivost,		Letna stopnja uhajanja		%/leto	≤0,05

◆ Obremenitvena stikalna omarica

Postavka			Enota	podatki
Nazivna napetost			KV	12
Nazivna frekvenca			HZ	50
Nazivna stopnja izolacije	1-minutna vzdržljivost delovne frekvence Napetost		KV

	Prenosna napetost svetlobnega impulza (vrh)		KV

	1 min vzdržljive napetosti močnostne frekvence pomožnega/krmilnega tokokroga (na maso)		KV	2
Nazivni tok			A	630
Nazivni kratkotrajni vzdržni tok（navidezna vrednost）		Glavno vezje/ozemljitveno stikalo	KA	25/4s
		Ozemljitveni krog	KA	21,7/4s
Nazivni temenski odporni tok		Glavno vezje/ozemljitveno stikalo	KA	63
		Ozemljitveni krog	KA	54.5
Nazivni zapiralni tok kratkega stika (vrh)		Tovorno stikalo/ozemljitveno stikalo	KA	63
Nazivni prekinitveni tok aktivne obremenitve			A	630
Nazivni prekinitveni tok v zaprti zanki			A	630
5 % Nazivni prekinitveni tok aktivne obremenitve			A	31.5
Nazivni prekinitveni tok polnilnega kabla			A	10
Nazivni prekinitveni časi aktivne obremenitve			Čas	100
Prekinitev zemeljskega toka			A/čas	31,5/10
Polnilni tok vodov in kablov je odklopljen v primeru ozemljitvene napake.			A/čas	17,4/10
Mehanska življenjska doba	Odklopnik/odklopnik		A/čas	10000/3000
Stopnja IP	Zaprta škatla			IP67
	Lupina stikalne naprave			IP4X
Tlak plina	Nazivna raven polnjenja s plinom (20 ℃, nadtlak)		Mpa	0.02
	Nazivna minimalna raven delovanja plina (20 ℃, nadtlak)		Mpa	0
Tesnilna zmogljivost,	Letna stopnja uhajanja		%/leto	≤0,05

● Izvedbeni standard stikalne opreme za zaščito okolja

◆ Skupne tehnične zahteve standardov GB/T 1022 za visokonapetostne stikalne in krmilne naprave.

◆ GB/T39063640.5kV AC kovinsko ograjena stikalna in krmilna oprema.

◆ GB/T1985 Visokonapetostno AC ločilno stikalo in ozemljitveno stikalo

◆ GB/T38043.6-40.5kV AC visokonapetostno bremensko stikalo

◆ GB/T1984 Visokonapetostni odklopnik AC

◆ GB/T4208 IP koda stopnje zaščite lupine

◆ GB/T7354 Merjenje delne razelektritve

◆ GB/T311.1 Usklajevanje izolacije 1. del: Opredelitev, načela in pravila

● Pogoji uporabe stikalne naprave za zaščito okolja

◆ Najvišja temperatura: +45 stopinj Celzija;

◆ Minimalna temperatura: -25 stopinj Celzija;

◆ Najvišja temperatura: (24-urno povprečje) +35 stopinj Celzija;

◆ Najvišja povprečna relativna vlažnost (24 ur 1: ≤ 95 %; Nadmorska višina: ≤ 1500 m; Seizmična zmogljivost: 8 stopinj;

◆ Stopnja zaščite: napolnjeno tesnilo ohišja IP67, lupina stikalne omare IP4x；

◆ Okoliški zrak ne sme biti očitno onesnažen z jedkimi gorljivimi plini in vodnimi hlapi.

◆ Ni pogostih silovitih vibracij, zasnova trdote pod ostrimi deli pa izpolnjuje vse vrste zahtev.

◆ Ko se uporablja v normalnih okoljskih pogojih, ki presegajo GB/T3906, se mora uporabnik pogajati s KEXR

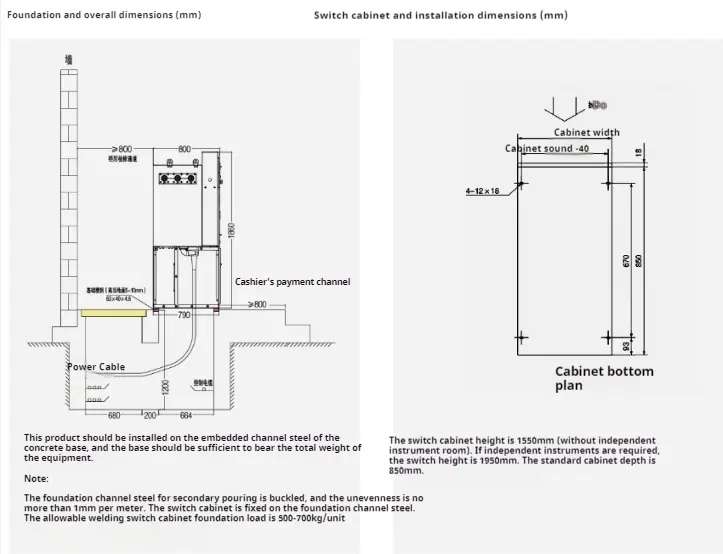

●Navodila za namestitev

Environmental Protection Switchgear
