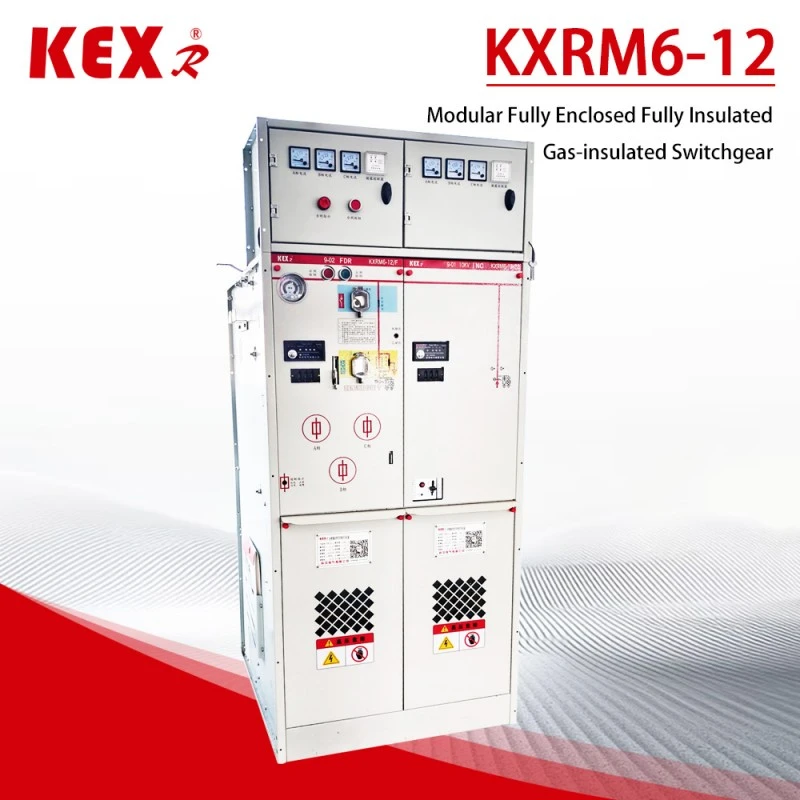

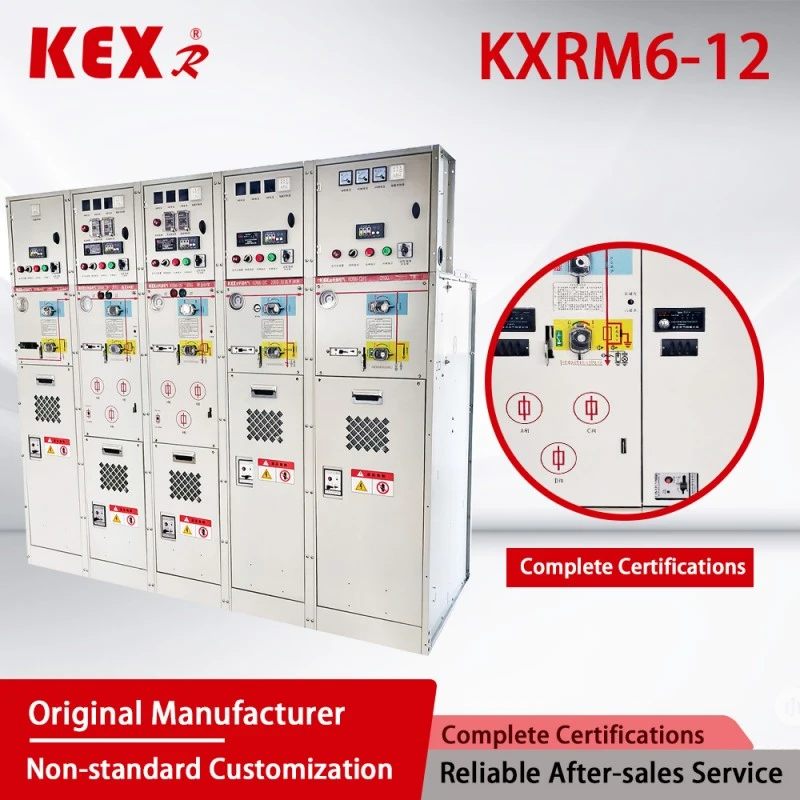

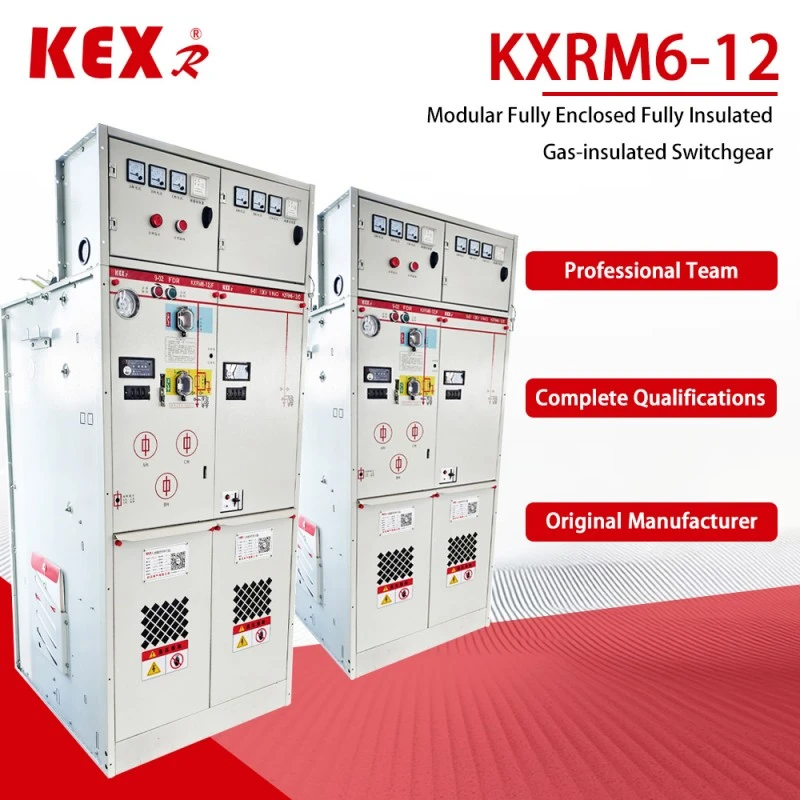

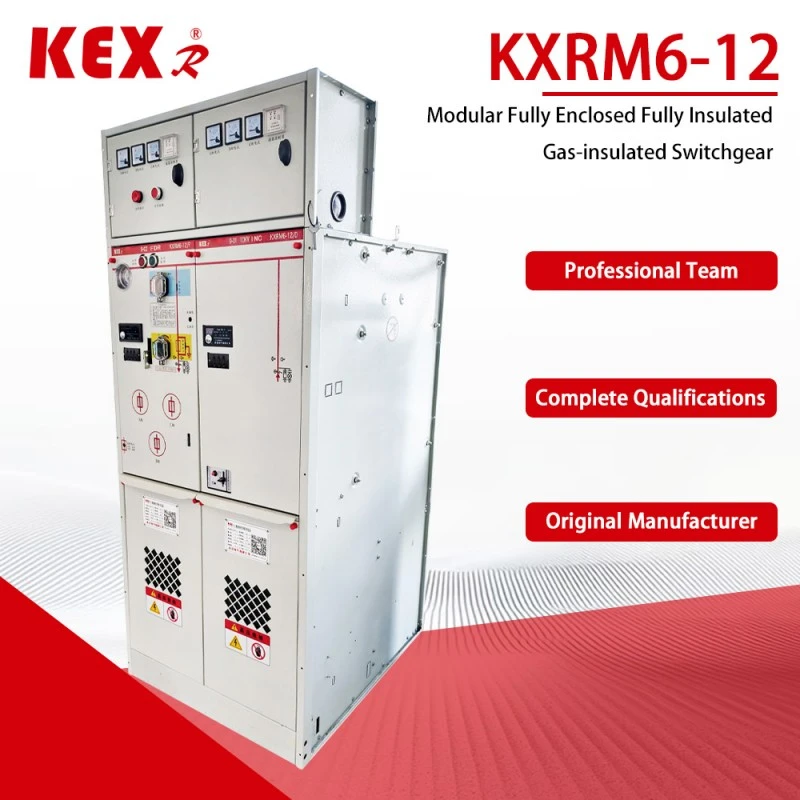

Enota GIS

●Komponente

1.Ampermeter

2. Krmilnik kondenzacije

3. Zaščitna naprava mikroračunalnika

6 .Barometer

7. Napolnjen zaslon

8. Indikator napake

9. Električni pogonski mehanizem

10. Ročni pogonski mehanizem

10. Elektromagnetna ključavnica

12~13 . Tokovni transformator

14. Kabelski vtič

15.Napetostni transformator

16. Grelna plošča iz aluminijeve zlitine

● Pogoji uporabe GIS enote KXRM6-12

Temperatura: +40℃~-40℃

Nadmorska višina: manj kot 1000 m

Scena: vlaga, prah, polarizacija soli, rudniki in druga okolja.

Kratkotrajna potopitev v vodo v 24 urah ne vpliva na uporabo.

Opomba: če je nadmorska višina višja, navedite specifično nadmorsko višino.

● Standardi enote GIS

KXRM6-12 GIS enota ustreza spodnjim standardom

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 itd...

GB3804、GB3906、GB11022 itd...

● Glavne prednosti enote GIS ◆ Plin SF6 v enoti GIS tipa KXRM 6-12 se uporablja kot medij za gašenje obloka in izolacijski medij.

◆ Stikalna enota je popolnoma zaprta in izolirana; Zbirke, stikala in deli pod napetostjo so v celoti zaprti v ohišje iz nerjavečega jekla.

◆ Prostor je napolnjen s plinom SF6 pod tlakom 1,4 bara, stopnja zaščite pa dosega IP67: zunanji okoljski pogoji popolnoma ne vplivajo na celotno stikalno napravo, kar lahko zagotovi normalno delovanje stikala tudi v skrajnih primerih, kot je kratkotrajna potopitev v vodo, izdelek pa ne potrebuje vzdrževanja.

◆ Stikalna enota ima popolno "pet-preventivno" zaklepno napravo, ki popolnoma odpravi napake pri delovanju osebja in opreme, ki jih lahko povzroči človekova napačna uporaba.

◆ Vse stikalne enote imajo zanesljive varne kanale za razbremenitev tlaka, ki lahko zagotovijo osebno varnost operaterjev tudi v skrajnih primerih.

◆ Enota je razdeljena na fiksno kombinacijo enot in razširljivo kombinacijo enot.

◆ Enota običajno vstopa in izstopa s sprednje strani, lahko pa jo je tudi podaljšati ali razširiti s strani glede na različne položaje namestitve.

◆ Velikost enote je primerna za namestitev in je lahko primerna za kraje z ozkim prostorom in slabimi okoljskimi pogoji.

◆ Enota je lahko opremljena z električnimi napravami, napravami za daljinsko upravljanje in nadzorom glede na različne potrebe uporabnikov.

● Predvsem tabela tehničnih parametrov

OPOMBA¹: Odvisno od nazivnega toka varovalke

OPOMBA²:Odvisno od visokonapetostne varovalke

● Vsak modul enote GIS ima naslednjo konfiguracijo

▶D Konfiguracija enote Za standardno konfiguracijo in značilnosti glejte "Modul za kabelsko povezavo brez ozemljitvenega noža".

▶Konfiguracija enote C Za standardno konfiguracijo in značilnosti glejte "Modul stikala za obremenitev".

▶F Konfiguracija enote Za standardno konfiguracijo in značilnosti glejte "Vakuumski stikalni modul".

Standardna kombinacija GIS enote KX-RM6 lahko zagotovi tudi naslednje konfiguracije

▶Kapacitivni indikator napetosti vhodne puše

▶Vsaka plinska komora je opremljena z manometrom za spremljanje gostote SF6.

▶Ušes za dvigovanje

▶Ročaj za upravljanje

primer:

□ Modul C stikala za obremenitev

○ Standardna konfiguracija in funkcije

▶630a zbiralka

▶Stikalo za obremenitev/ozemljitev s tremi točkami

▶Tristopenjski enojni vzmetni upravljalni mehanizem z dvema neodvisnima obremenitvenima stikaloma in krmilnimi gredmi ozemljitvenega stikala.

▶Prikaz položaja stikala za obremenitev in stikala za ozemljitev

▶Vodoravna izhodna puša spredaj, puša vijaka serije 630A 400.

▶Kapacitivni indikator napetosti za prikaz elektrifikacije puše

▶Za ​​vse funkcije stikala je priročno namestiti ključavnico na RMU.

▶Manometer za plin SF6 (samo en v vsaki škatli za plin SF6)

▶Ozemljitvena zbiralka

▶Zaklepanje med ozemljitvenim stikalom in sprednjim RMU kabelske sobe

○ Izbirne konfiguracije in funkcije

▶Rezervirano podaljšanje avtobusa

▶Zunanje vodilo

▶Električni upravljalni mehanizem obremenitvenega stikala DC24V/48V/110V/220V; AC 110V/220V；

▶Indikator kratkega stika in napake na zemlji Merilni obročni tokovni transformator in ampermeter

▶Tokovni transformator merilnega obroča in števec vatnih ur

▶Odvodnik strele ali dvojna kabelska glava se lahko namesti na vhodni tulec kabla.

▶Zaklepanje ključa Dohodna linija Zaklepanje ozemljitve pod napetostjo (zaklepanje ozemljitvenega stikala, ko je puša pod napetostjo) AC/DC 110 V/220 V. pomožni kontakt

▶Položaj stikala za obremenitev 2NO+2NC, položaj stikala za ozemljitev 2NO+2NC, manometer 1NO s signalom in gasilni aparat 1NO s signalnim kontaktom.

▶Sekundarno napravo lahko namestite v

▶Komora sekundarne linije na vrhu stikalne enote, nizkonapetostna škatla na vrhu stikalne enote.

□ Stikalo bremena in kombinirana varovalka Modul F

○ Standardna konfiguracija in funkcije

▶630a zbiralka

▶Stikalo za obremenitev s tremi točkami, prvi konec varovalke je mehansko povezan z ozemljitvenim stikalom na koncu varovalke.

▶Tristopenjski vzmetni upravljalni mehanizem, z dvema neodvisnima stikaloma za obremenitev in krmilnimi gredmi stikala za ozemljitev.

▶Prikaz položaja stikala za obremenitev in stikala za ozemljitev

▶Cev varovalke

▶Varovalka je nameščena vodoravno.

▶Prikaz izklopa varovalke Vodoravna izhodna puša spredaj, vtična puša serije 200 200A.

▶Kapacitivni indikator napetosti za prikaz elektrifikacije puše

▶Za ​​vse funkcije stikala je priročno namestiti ključavnico na RMU.

▶Manometer za plin SF6 (samo en v vsaki škatli za plin SF6)

▶Ozemljitvena zbiralka

▶Parametri varovalke za zaščito transformatorja so 12KV, max 125A, 24KV in max 63A.

▶Zaklepanje med ozemljitvenim stikalom in sprednjim RMU kabelske sobe.

○ Izbirne konfiguracije in funkcije

▶Rezervirana razširitev zbiralke

▶Motor zunanjega vodila za delovanje bremenskega stikala 24V/48V DC 110V/220V DC/AC.

▶Vzporedna sprožilna tuljava 24V/48V DC 110V/220V DC/AC.

▶Vzporedna zapiralna tuljava 24V/48V DC 110V/220V DC/AC.

▶Merilni obročni tokovni transformator in ampermeter Merilni obročni tokovni transformator in števec vatnih ur

▶Zaklepanje ozemljitve pod napetostjo dohodnega voda (zaklepanje ozemljitvenega stikala, ko je puša pod napetostjo) AC/DC 110 V/220 V. pomožni kontakt

▶Položaj zapiranja bremena 2NO+2NC, položaj stikala za ozemljitev 2NO+2NC, pregorela varovalka 1NO, manometer 1NO s signalom in gasilni aparat 1NO s signalnim kontaktom.

▶Sekundarno napravo lahko namestite v komoro sekundarne linije na vrhu stikalne enote in nizkonapetostno omarico na vrhu stikalne enote.

□ Merilni modul M

○ Standardna konfiguracija in funkcije

▶12KV merilna enota

▶2 tokovna transformatorja

▶2 napetostna transformatorja

▶6 kosov puše serije 400 se uporabljajo za povezavo fleksibilnega razširjenega zunanjega vodila GSFR6-12 z zgornjim vhodom in spodnjim izhodom.

▶Odklopnik plamena za zaščito PT

▶Nizkotlačna komponenta 1 voltmeter s preklopnim stikalom, 1 ampermeter z preklopnim stikalom, širina x višina x globina =696×1806×820 mm.

○ Izbirne konfiguracije in funkcije

▶3 tokovni transformatorji

▶3 napetostni transformatorji odvodnik strele

▶Kapacitivni indikator napetosti za prikaz, da je RMU napolnjen

▶Komponenta nizkega tlaka: 1 merilnik moči, 1 merilnik reaktivne moči.

□ VCB modul CB

○Standardna in izbirna konfiguracija in funkcije

▶Odvodnik strele je nameščen na dovodnem kablu zbiralke 1250a/630a.

▶Vakuumski odklopnik za zaščito voda 1250a/630a

▶Tokovni transformator

▶Vakuumski odklopnik VD4X0 na električni pogon 10VDC

▶Napetostni transformator

▶Električno delovanje NUS, zgornje tristopenjsko izolacijsko/ozemljitveno stikalo vakuumskega odklopnika. ▶Zaščitna in krmilna enota REF542plus (z zaščitnim CT)

▶Sprožilna tuljava 110V/220V DC

▶Zapiralna tuljava 110V/220VDC

▶Serija 400 puša vijaka izstopne puše 1250A/630A, razporejena vodoravno spredaj.

▶Rezervirana razširitev vodila kapacitivnega indikatorja napetosti 1250A/630A za prikazovanje puše pod napetostjo

▶Manometer za plin SF6 (samo en v vsaki škatli za plin SF6) Širina x višina x globina = 696 × 1806 × 781 mm. ▶Vklopno-izklopno zaporedje: O-0,3s-CO-180s-CO.

▶Senzor tlaka plina

□ Izbirni dodatki

1. Pomožni kontakt Vsa bremenska stikala in odklopniki so lahko opremljeni z 2NO+2NC, ki prikazuje položaj stikala. Vzporedno sprožilno tuljavo (AC ali DC) je mogoče namestiti na transformatorsko stikalo in odklopnik, nizkonapetostna krmilna komponenta pa se nahaja za sprednjim RMU.

2. Prikaz napetosti Kapacitivni indikator napetosti kaže, ali je puša napolnjena ali ne, vtičnica na njej pa se lahko uporablja za jedrsko fazo.

3. Indikator kratkega stika in napake na ozemljitvi Za lažje odkrivanje napake je lahko kabelski stikalni modul opremljen z indikatorji kratkega stika in napake na ozemljitvi za preprosto odkrivanje napak.

4. Električno delovanje To je standardna shema za mehanizem ročnega upravljanja kabelske stikalne enote in transformatorske enote. Lahko se odločite tudi za vgradnjo električnega pogona. Kabelska stikala, vakuumski odklopniki in ozemljitvena stikala upravljajo mehanizmi, ki se nahajajo za sprednjim RMU. Vsa stikala in odklopnike je mogoče upravljati z upravljalno ročico (standardna konfiguracija) ali pa so lahko opremljena z motornim upravljalnim mehanizmom (pribor). Vendar pa je ozemljitveno stikalo mogoče upravljati samo ročno in konfiguriran je mehanizem z možnostjo zapiranja toka napake. Električni pogonski mehanizem je mogoče enostavno realizirati po stopnjah.

5. Kabelska povezava Vgrajene so standardne puše v skladu z DIN47636. Vse puše so enako visoke od tal in so zaščitene s pokrovom kabelske sobe. Nekatere pokrivne plošče je mogoče povezati z ozemljitvenim stikalom, posebne pokrivne plošče za dvojno kabelsko sobo pa je mogoče uporabiti tudi za dvojne kabelske vhodne linije.

6. Indikator tlaka Običajno opremljen z indikatorjem tlaka, ki ga tvori manometer. Poleg tega je mogoče zagotoviti električne kontakte za prikaz zmanjšanja tlaka.

7. Ključavnica na ključ Vgradite lahko ključavnice za odklopnike, bremenska stikala in ozemljitvena stikala. Lahko je opremljen s polzavetjem s ključavnico, ki je primeren za odklopnike, bremenska stikala in ozemljitvena stikala.

8. Prekinjevalec obloka Vse enote obročnega omrežja so lahko opremljene z odvodniki obloka. Ko v notranjosti pride do iskrenja, se odvodniki obloka samodejno zaprejo na dovodni puši, vključno z moduli D, DE in V, vsi kabelski moduli pa so lahko opremljeni z odvodnikom obloka. Naročiti morajo z enoto in je ne morejo spremeniti. Delovanje gasilnega obloka je mogoče prikazati s to metodo, električni kontakti v enoti SF6 pa so povezani s priključkom za sprednjim RMU.

● Primer sheme

◆ Shema 1 SA+CCF+

Namestite odvodnik strele na vodilo in ga pustite za razširitev.

Opomba: Število enot RMU ne sme biti manjše od 3.

◆ Shema 2 CCF+

Namestite odvodnik strele v dovodni vod in rezervno razširitev.

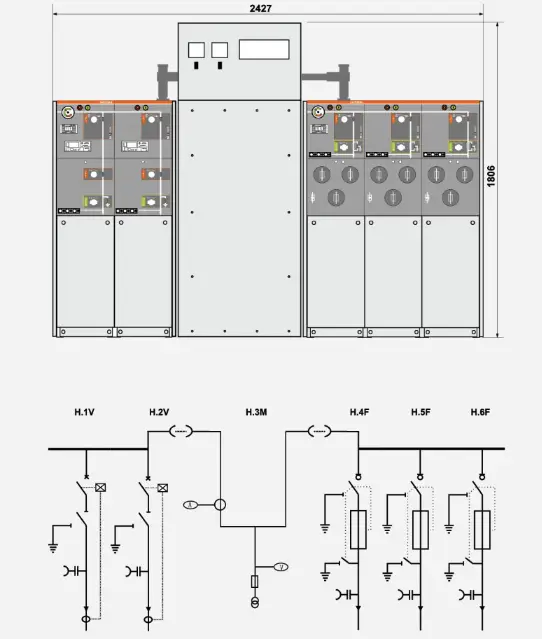

◆ Shema 3 W+M+FFF

Izračun strani visoke napetosti

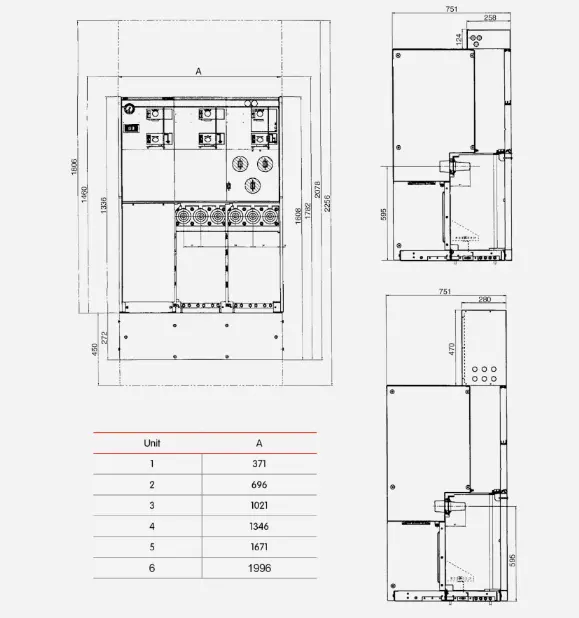

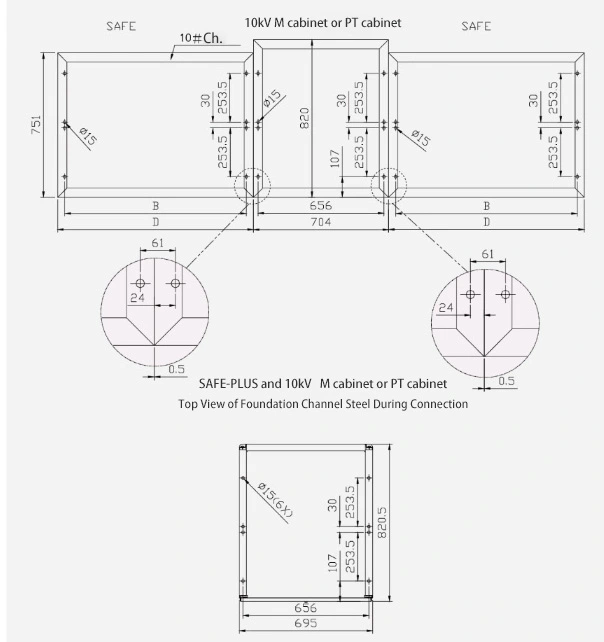

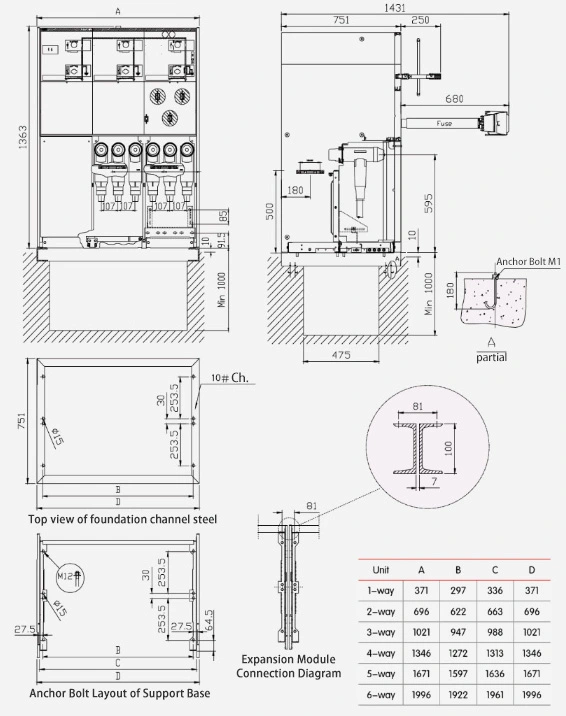

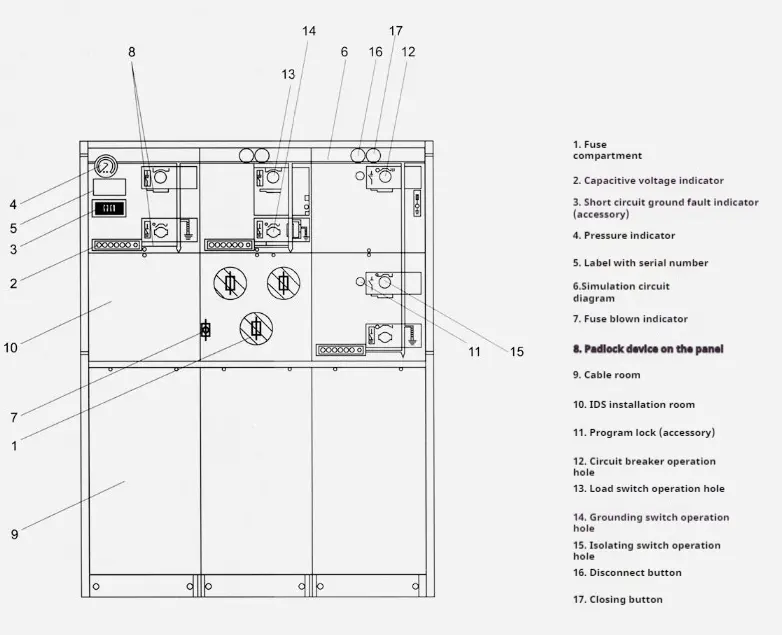

● Struktura in tabele dimenzij GIS enote KXRM6-12
