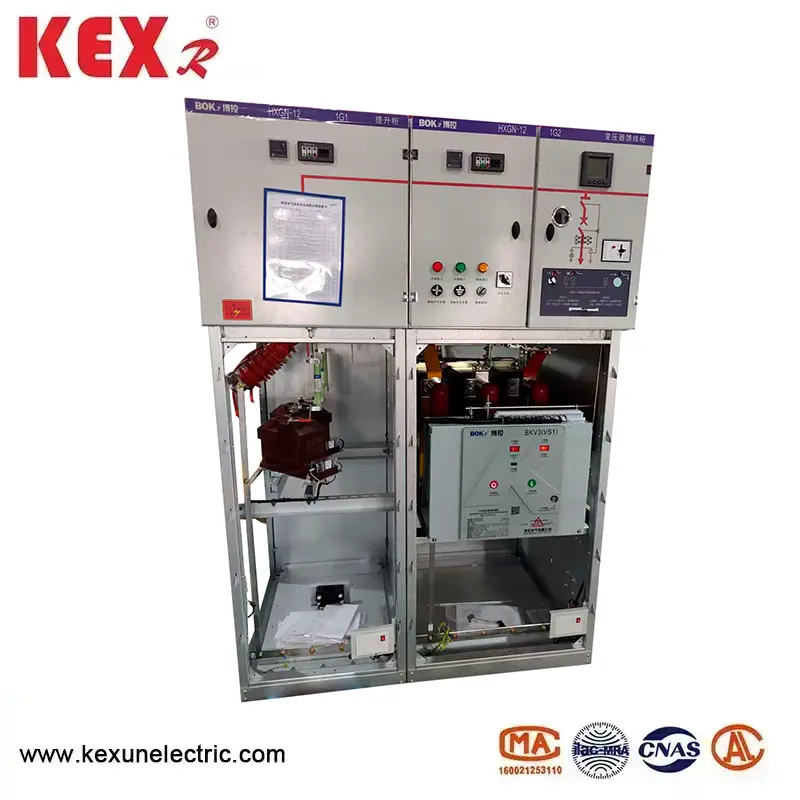

Modularna glavna enota

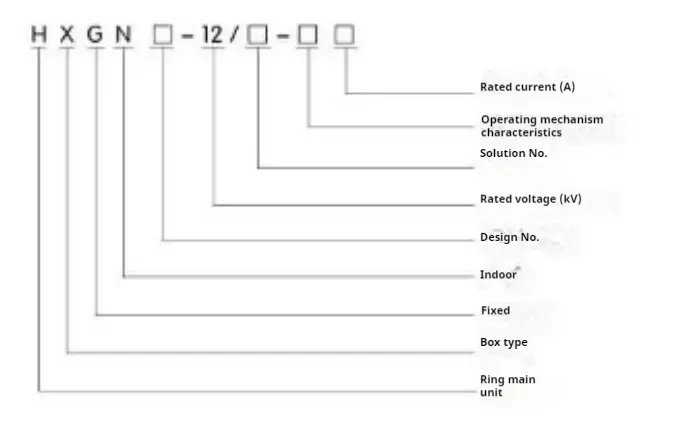

○ Model pomeni

○ Glavna uporaba in obseg uporabe modularne glavne enote tipa HXGH-12

Modularna glavna enota je primerna za notranje celotne komplete 3,6-12kV trifaznega izmeničnega toka s 50Hz enojnim vodilom, ki se uporablja za sprejem in distribucijo električne energije in ima funkcije nadzora, zaščite in spremljanja vezja. Uporablja se lahko za različne vrste elektrarn, postaj, industrijska in rudarska podjetja, visoke zgradbe in druga mesta, poleg tega pa jih je mogoče kombinirati z obročnimi omrežnimi omarami, ki jih je treba uporabiti na preklopnih postajah.

○ Glavna struktura in značilnosti glavne enote modularnega obroča tipa HXGH-12

▶ Glavna enota modularnega obroča je varjena s kakovostnim kotnim jeklom.

▶ Prostor za odklopnike je nameščena na srednjem (nižjem) delu omare, kar je primerno za namestitev, odpravljanje napak in vzdrževanje. Standard je opremljen z odklopnikom Zn63AIVS1-12) in na voljo je kanal za sprostitev tlaka, ki zagotavlja osebno varnost.

▶ Napredni in zanesljiv rotacijski odklop lahko uporabite za varno vstop v prostor za odboj za vzdrževanje, ko je glavni avtobus polnjen. Napredni in zanesljiv rotacijski odklop lahko varno vstopi v prostor za vzdrževanje vezja, ko je glavni avtobus elektrificiran.

▶ Raven zaščite glavne enote modularnega obroča je IP2X.

▶ Opremljeno z zanesljivo in popolnoma funkcionalno obvezno mehansko zaklepno napravo, ki lahko ustreza zahtevam "petih previdnostnih ukrepov" preprosto in učinkovito.

▶ Imejte krivi sistem ozemljitve.

▶ Vrata so opremljena z opazovalnim oknom, ki lahko jasno opazi delovno stanje komponent v omari.

▶ Delovni mehanizem je zaklenjen z mehansko ključavnico, ki je zanesljivejša od XGN66-12.

▶ Dohodni in odhodni kabli so nižji od sprednjega dela dna omare, kar je za uporabnike priročno povezovanje.

○ Uporaba okoljskih pogojev modularne glavne enote tipa HXGH-12 tipa

1. Zgornja meja temperature okolice je +40 ℃, spodnja meja pa -10 ℃;

2. nadmorska višina glavne enote modularnega obroča mora biti manjša od 1000m;

3. Dnevna povprečna vrednost relativne vlažnosti zraka ni večja od 95%, mesečna povprečna vrednost pa ne presega 90%; Dnevna povprečna vrednost vodne pare ni večja od 2,2x10-3MPa, mesečna povprečna vrednost pa 1,8x10-3MPA;

● Glavni tehnični parameter HXGN □ -12 Modularni obroč tipa glavna enota
