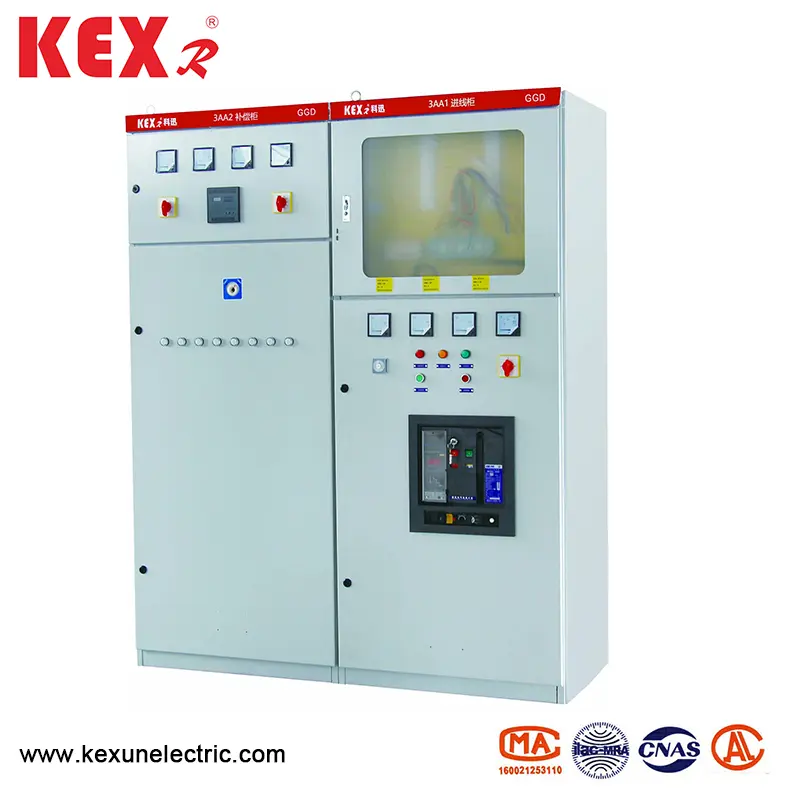

AC nizko napetostno distribucijsko stikalo

● Uporaba pogojev GGD tipa AC AC nizko napetostno distribucijsko stikalo

▶ Temperatura zunanjega zraka ne sme biti višja od +40 ℃ ali nižja od -5 ℃, povprečna temperatura v 24h pa ne sme biti višja od +35 ℃

▶ Višina namestitve in uporabe v zaprtih prostorih ne sme presegati 2000m ；;

▶ Relativna vlažnost okoliškega zraka ne sme presegati 50% pri najvišji temperaturi +40 ℃, večjo relativno temperaturo pa je treba dovoliti pri nižji temperaturi (na primer 90% pri +20 ℃), če upoštevamo, da se lahko vpliv sumljive rosije občasno pojavi zaradi temperaturnih sprememb;

▶ Ko je oprema nameščena, naklon z navpično ravnino ne sme presegati 5:

▶ Oprema je nameščena na mestu, kjer ni nasilnih vibracij in udarcev in kjer ni dovolj korodiranja električnih komponent;

Opomba: Ko imajo uporabniki posebne zahteve, se lahko pogajajo s proizvajalcem.

● Osnovni električni parametri

● Funkcija oblikovanja

▶ Kabinet stikala za distribucijo z nizko napetostjo GGD tipa je v obliki splošne omare, okvir pa je sestavljen z lokalnim varjenjem z 8mf hladno oblikovanim jeklom. Deli okvirja in posebne nočne dele dobavi določeni proizvajalec jekla, da se zagotovi natančnost in kakovost omare. Komponente univerzalne omare so zasnovane po modularnem načelu in na voljo je 20 montažnih lukenj. Univerzalni koeficient je visok, zaradi česar lahko tovarna uresniči predprodukcijo, ki ne samo skrajša proizvodni cikel, ampak tudi izboljša delovno učinkovitost.

▶ Zasnova GGD tipa AC AC NOW-Voltažna distribucijska stikala v celoti upošteva disipacijo toplote pri delovanju omare. Na zgornjem in spodnjem koncu omare je različno število hladilnih rež. Ko električne komponente v omari ustvarjajo toploto, se vroč zrak dvigne in se odvaja skozi zgornjo režo, medtem ko se hladen zrak neprestano dopolnjuje v omaro skozi spodnjo režo, tako da zaprta omara tvori naravni prezračevalni kanal od spodaj navzgor, da doseže namen hlajenja.

▶ Glede na zahteve sodobne zasnove modeliranja industrijskih izdelkov, GGD tipa AC AC Distribution SwitchEar sprejme metodo razmerju z zlatim odsekom, da oblikuje obliko omare in velikost delitve vsakega dela, zaradi česar je celotna omara lepa in radodarna.

▶ Vrata v omari so povezana z okvirjem z vrtečim se tečajem, ki je primeren za namestitev in demontažo. V vrat je vgrajen gumijasti trak. Ko so vrata zaprta, ima trak med vrati in okvirjem določeno stiskalno potezo, kar lahko prepreči, da bi vrata neposredno trčili v omaro in izboljšali stopnjo zaščite vrat.

▶ Vrata instrumenta, opremljena z električnimi komponentami, so povezana z okvirjem z več prameni mehkih bakrenih žic, namestitveni deli v omari pa so povezani z okvirjem z vijaki, tako da celotna omara predstavlja celoten sistem zaščite ozemljitve.

▶ Zgornji premaz omare je narejen iz poliestrske oranžne pekače, ki ima močno oprijem in dobro teksturo. Celotna kabinet je v podzemlju, ki se izogne ​​bleščečemu učinku in ustvarja udobno vizualno okolje za dežurstvo osebja.

▶ Zgornji pokrov omare je mogoče odstraniti, kadar je to potrebno, kar je primerno za montažo in nastavitev glavnega avtobusa na kraju samem. Štirje vogali zgornjega dela omare so opremljeni z dvižnimi obroči za dvigovanje in pošiljanje.

▶ Raven zaščite kabineta je IP30, uporabniki pa lahko tudi med IP20 in IP40 izbirajo tudi v skladu z zahtevami uporabe.

● Namestitev in uporaba

Ko izdelek prispe na sprejemno mesto, bi moral najprej preveriti, ali je embalaža nedotaknjena, in obvestiti ustrezne oddelke, da najdejo razloge v času, ko najdejo težave. Za izdelke, ki niso nameščeni takoj, jih je treba postaviti na ustrezna mesta v skladu z določbami pogojev normalne uporabe.

◆ Namestitev izdelka

Namestitev izdelkov se izvede v skladu z namestitvenim shemo diagrama (glej priloženo sliko), osnovno kanalno jeklo in vijake pa zagotavljajo uporabniki. Ko je glavni avtobus nameščen v celotni vrsti s pločevino, se prekrivajoča se površina popravi in ​​izravnava, očisti, prevleče z nevtralnim vazelinom ali sprejme druge ukrepe in nato pritrjena z vijaki.

◆ Izdelke se po namestitvi pregledajo in preizkusijo za naslednje elemente in pred začetkom obratovanja.

▶ Preverite, ali je zgornja barva omare padla in ali je omara suha in čista.

▶ Ali je operativni mehanizem električnih komponent prožen in ne sme biti zagozditve ali prekomerne operativne sile.

▶ Ali je odstop glavnih in pomožnih stikov glavnih električnih naprav zanesljiv in natančen.

▶ Ali sta razmerje in polarnost indikacije in indikatorja in transformatorja pravilna.

▶ Ali je povezava z avtobusom dobra in ali se izolacija podpira, pritrdilni deli in dodatki so trdno in zanesljivo nameščeni.

▶ Ali se pomožni stik izpolnjuje z zahtevami, ali je specifikacija jedra varovalke varovalke pravilna, ali nastavitvena vrednost releja ustreza oblikovalskim zahtevam in ali je dejanje zanesljivo in natančno.

▶ Ali bo stik vezja izpolnjuje zahteve električnega shematičnega diagrama.

▶ Ali sistem zaščitnega vezja izpolnjuje zahteve.

▶ Za merjenje vrednosti izolacijske odpornosti uporabite 500-voltni megohmmeter, najmanj 1 megohmmetra.

◆ Previdnostni ukrepi za uporabo

(1). Ta izdelek ni nameščen na steno, deluje na eni strani (sprednjo stran) in vzdrževan z dvojnimi vrati. Samo usposobljeni strokovnjaki lahko vstopijo ali odprejo kanal za vzdrževanje izdelkov in vrata omare za delovanje, pregled in vzdrževanje.

(2). Zračno stikalo po večkrat bo postalo glavni kontaktni lokalni opeklini in proizvajal ogljikove snovi, povečal kontaktni upor, mora biti redno vzdrževanje in popravilo zračnega stikala v skladu z njegovimi navodili za obratovanje.

◆ Izdelka celoten komplet

▶ Seznam pakiranja

▶ Potrdilo o izdelku

▶ Navodila za uporabo

▶ Poročilo o tovarniškem testu

▶ Ustrezne električne risbe

▶ Ključi vrat omare, obratovalni ročaji in rezervni deli, določeni v pogodbi.

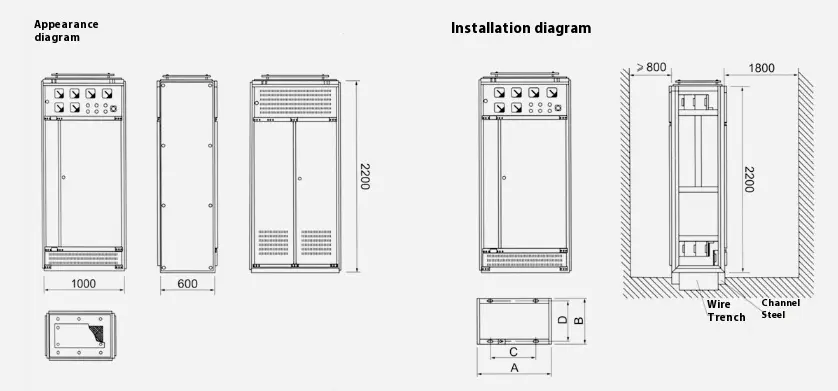

● Shematski diagram orisa in namestitve
