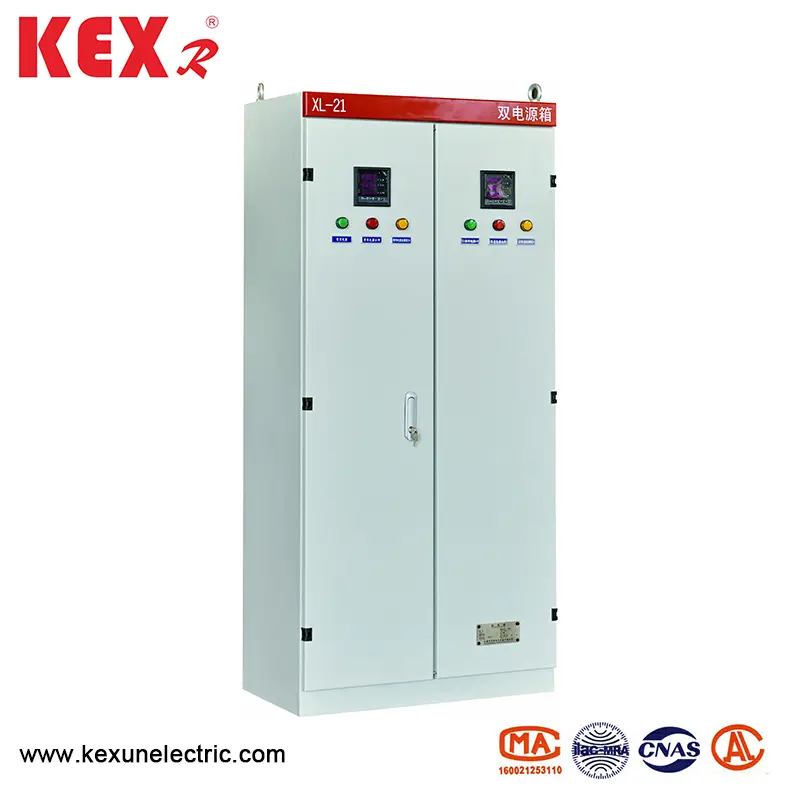

Stikalo za porazdelitev moči nizke napetosti

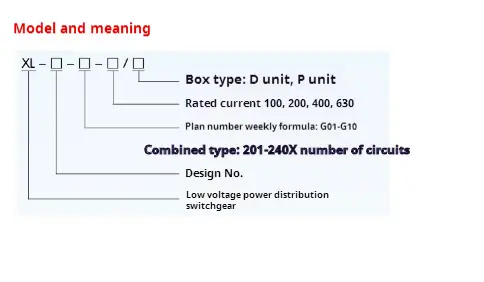

● Pomen modela

● Uporaba pogojev

◆ Stikalo za porazdelitev moči XL-21 tipa mora namestiti na nadmorski višini, manjši od 2000m.

◆ Temperatura okolice in temperatura zunanjega zraka nista višja od +40 ℃, vendar povprečna temperatura ni višja od +35 ℃, temperatura zunanjega zraka pa v 24 -urnem obdobju ni nižja od -100 ℃.

◆ V zraku ne sme biti prekomernega prahu, kisline, soli, korozivnega in eksplozivnega plina. Relativna temperatura ne sme presegati 50% pri najvišji temperaturi +40 ℃, pri najnižji temperaturi pa je dovoljena višja relativna temperatura, na primer 90% pod +20 ℃. Upoštevati je treba, da se lahko občasno pojavi splošna kondenzacija zaradi temperaturnih sprememb.

◆ Ko imajo uporabniki posebne zahteve, se lahko pogajajo s proizvajalcem.

● Funkcije oblikovanja

◆ Stikalo za distribucijo nizkonapetostne moči XL-21 je nameščeno na tleh in ga je mogoče neposredno namestiti pod transformator. Ohišje stikalne naprave je izdelano iz kakovostne jeklene plošče varjene ali sestavljene, ročaj za nožno stikalo pa je nameščen na desnem stolpcu pred stikalom, ki se lahko uporablja za preklapljanje napajanja. Pred škatlo za porazdelitev moči je nameščen voltmeter. Označuje napetost vodila. Pred škatlo za distribucijo električne energije so vrata. Po odpiranju vrat je izpostavljena vsa oprema v škatli za distribucijo električne energije, kar je primerno za vzdrževanje. To polje za distribucijo električne energije sprejme nove komponente, ki jih je zasnovala Kitajska, ki imajo značilnosti kompaktne strukture, priročnega vzdrževanja in prožne kombinacije shem vezja. Škatla za distribucijo napajanja je opremljena z odklopnikom kot zaščito kratkega stika, pred vrati pa je mogoče namestiti gumb za delovanje.

◆ Način delovanja: Priročnik.

Način namestitve: navpična namestitev

Način ožičenja: fiksno ožičenje

● Tehnični parametri stikala za distribucijo električne energije XL-21 tipa XL-21

● Namestitev in uporaba stikala za distribucijo električne energije XL-21 tipa

◆ Moč distribucijske škatle lahko pakirate in prevažate šele po pregledu. Ko izdelek prispe na cilj, najprej preverite, ali je polje končano. Če škatla za distribucijo napajanja ni nameščena takoj, izdelek shranite na suho in čisto mesto.

◆ Moč distribucijske škatle je mogoče namestiti v skladu z risbo namestitve, uporabnik pa mora zagotoviti jeklo in vijake temeljnega kanala in vijake. Če kabel odhaja, mora uporabnik pokopati utor za temelj in kabelski jarek zunaj spodnjega vijaka.

◆ Po namestitvi ali prenovi škatle za distribucijo električne energije je treba pred začetkom delovanja pregledati in preizkusiti vrsto predmetov.

(1) Preverite, ali notranja električna oprema in ožičenje ustrezata shematičnemu diagramu.

(2) Večkrat preverite in upravljate stikalo, da preverite, ali je prilagodljiv in normalen.

(3) Preverite in preizkusite, ali so vsi števci in releji natančni.

● Navodila za naročanje

Dokumenti in dodatki, ki jih pri dobavi nudi Kexun.

▶ Seznam dostave.

▶ Potrdilo o izdelku.

▶ Poročilo o tovarniškem pregledu.

▶ Opis izdelka

▶ Diagram primarnega sistema, kontrolni shematični diagram in sekundarni ožičen diagram.

▶ Ključi vrat omare, obratovalni ročaji in rezervni deli, določeni v pogodbi.

▶ Navodila za uporabo glavnih komponent
