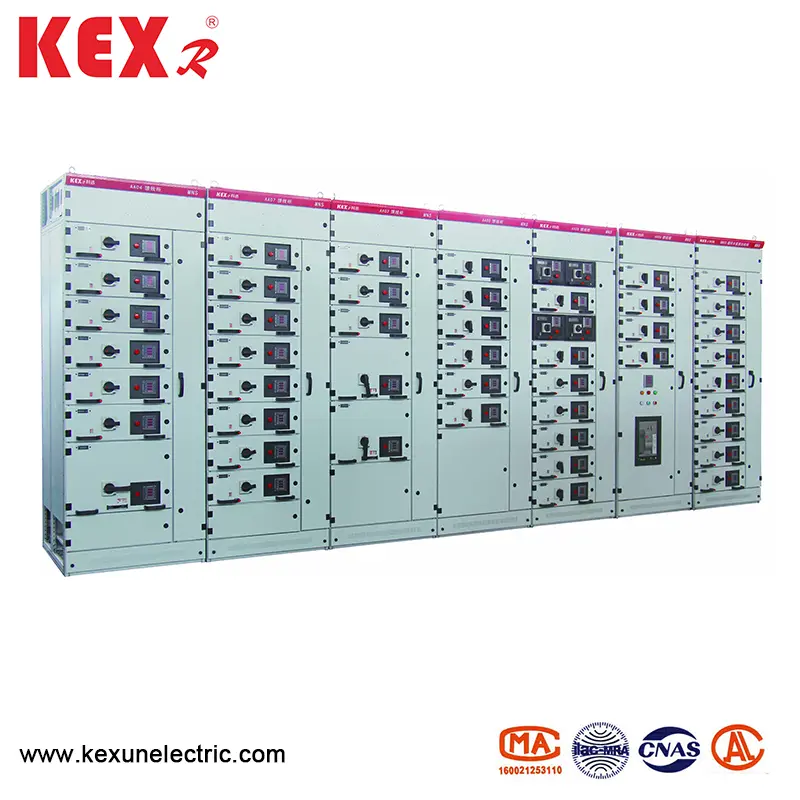

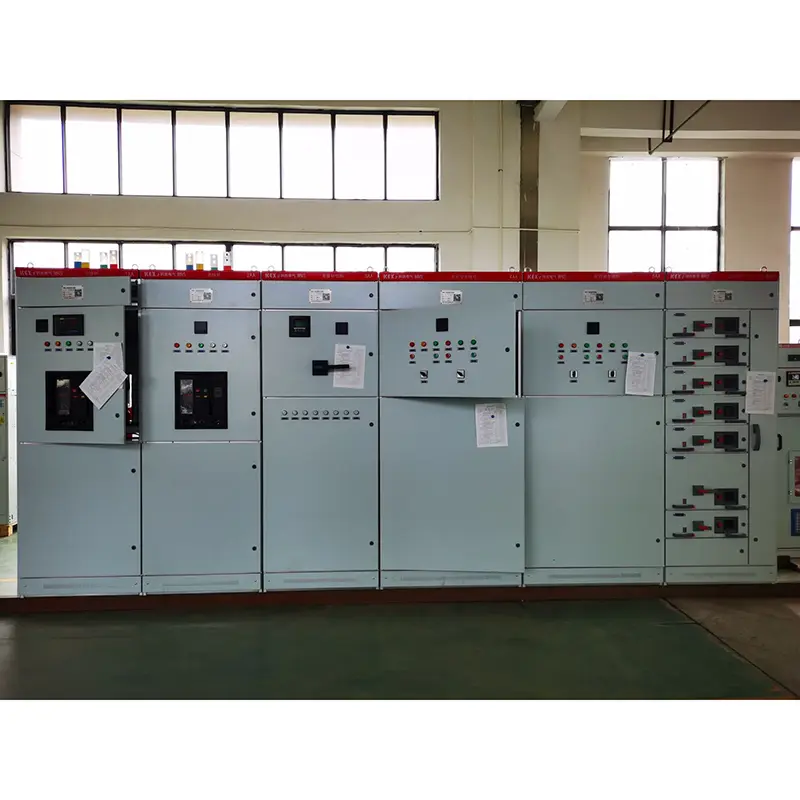

Omarna nizkonapetostna porazdelitev moči

● Standardi

MNS tip nizkonapetostne porazdelitve moči v skladu z nacionalnimi strokovnimi standardi GB7251.1 nizkonapetostne stikalne naprave in JB/T9961 z nizko napetostjo, ki jo je mogoče odvzeti, ter mednarodnim profesionalnim standardom, kot je IEC439-1.VDE0660 DEL V.

● MNS tipa nizkonapetostna omara za porazdelitev moči z uporabo pogojev

▶ Temperatura okolice ： -5 ~ 40 ℃ ， 24h povprečje manj kot 35 ℃

▶ Atmosferski pogoji: Zrak je čist, relativna vlažnost pa ne sme presegati 50% pri najvišji temperaturi +40 ℃. Pri nižjih temperaturah je dovoljena večja relativna vlažnost, na primer 90% pri +20 ℃, vendar je treba upoštevati temperaturne spremembe in občasno se lahko pojavijo kondenzacija.

▶ Višina: Manj kot 1000m, MNS tipa omara z nizko napetostno porazdelitvijo moči je primerna za prevoz in skladiščenje pri naslednjih temperaturah: -25 ℃ do +55 ℃, v kratkem času pa lahko doseže +70 ℃. Pod temi ekstremnimi temperaturami naprave ne bi smeli nepopustljivo poškodovati in bi morala delovati normalno.

▶ Če zgornjih pogojev ni mogoče izpolniti, se poravna s posvetovanjem med uporabnikom in Kexunom.

▶ Kadar se ta naprava uporablja v platformah za vrtanje in proizvodnjo nafte na morju in jedrski elektrarnah, se tehnični dogovor podpiše ločeno.

● Osnovni tehnični parametri omare za distribucijo nizke napetostne moči MNS

◆ Električna zmogljivost

◆ stopnja IP

Upoštevajte standarde IEC529 in DIN40050. IP30 ščiti trdne snovi, večje od φ φ2,5 mm, IP40 ščiti trdne snovi, večje od φ 41,0 mm, IP54 pa ščiti pred prahom in brizganjem v katero koli smer (pri naročanju ravni zaščite IP54 se posvetujte s proizvajalcem).

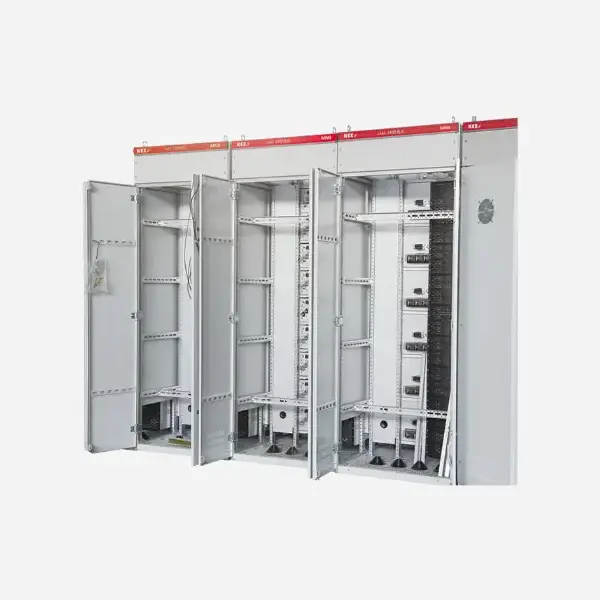

◆ Struktura omare

Osnovna struktura omare z nizko napetostno porazdelitvijo moči je sestavljena iz profilov v obliki črke C. Oddelek C je oblikovan z upogibanjem jeklene plošče z E = 25 mm kot luknjo za pritrditev modula. Vse omare in notranje particije so pocinkane in očiščene. Okoli vrat plošče so stranske plošče narejene iz visokonapetostnega elektrostatičnega škropljenja. Za osnovno strukturo omare glejte spodnjo sliko.

◆ Vrsta omare preklopite

1. razdalja med centri za distribucijo električne energije (PC1: EMAX, MT, 3WN, AH, ME serije serije ME lahko uporabimo.

2. omara za krmiljenje motorja (MCC): Sestavlja se z velikimi in majhnimi predali, glavno stikalo vsake zanke pa sprejme visoko lomljeno plastično odklopnik ali vrtljivo obremenitev z varovalko. Samodejni kabinet za kompenzacijo faktorja moči (z ročnimi, samodejnimi in oddaljenimi napravami za kompenzacijo moči)

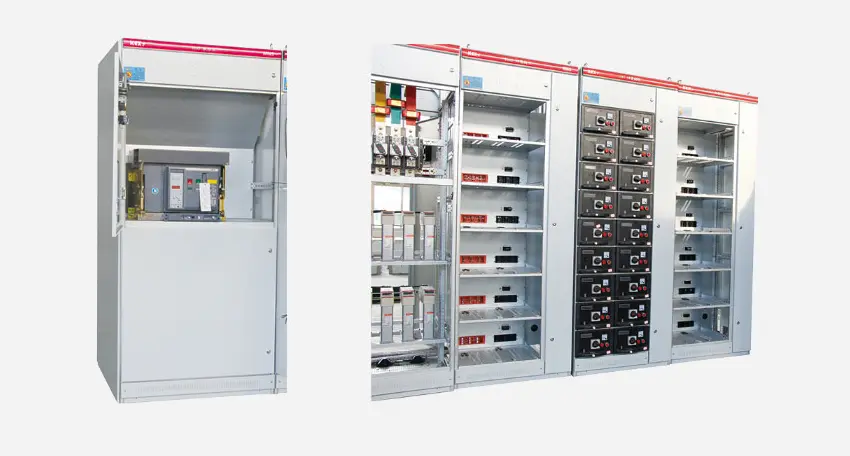

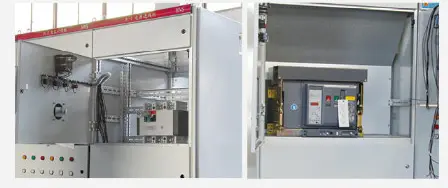

◆ omara za distribucijski center (PC)

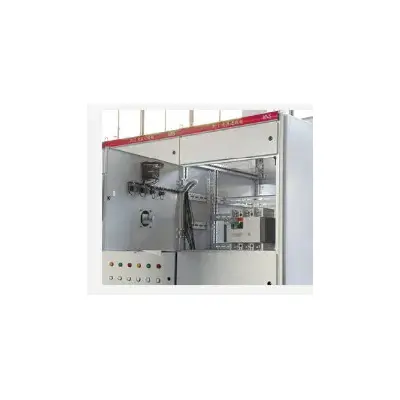

◆ B omara za nadzor motorja (MCC)

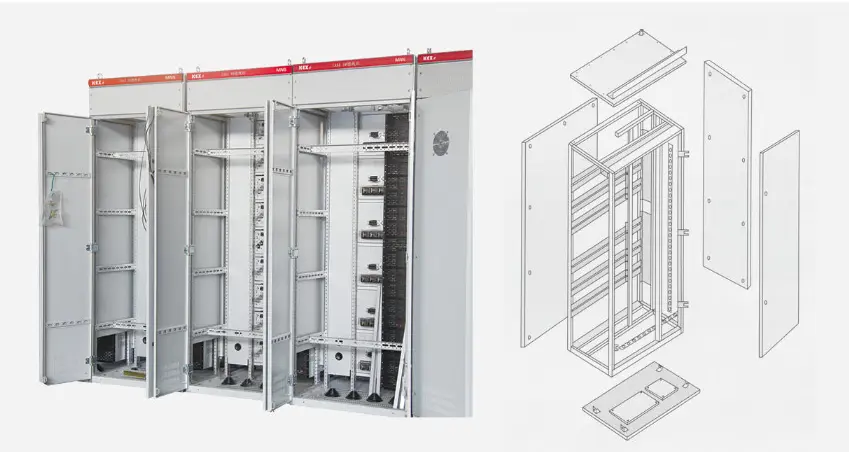

◆ Struktura okvirja omare, sestavljena iz profilov v obliki črke C

◆ Shematski diagram omare MNS tipa nizko napetostno porazdelitev moči

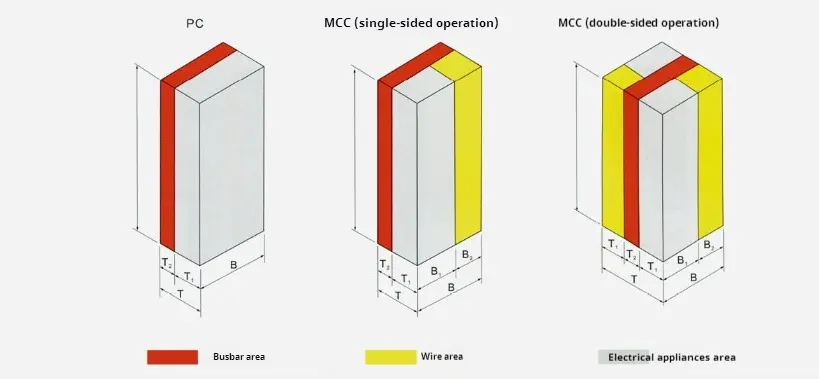

● Oblikovanje predelne omare

Center za distribucijo napajanja (PC)

(1) Kabinet PC je razdeljen na tri predelke; Vodoravni avtobusni prostor: na zadnji strani omare; Funkcionalna enota: na sprednjem zgornjem delu omare ali na sprednji levi strani omare;

(2) Segmentacijski ukrepi: vodoravni predal vodila in predal za funkcionalno enoto sta ločena z jeklenimi ploščami. Predal za nadzorno zanko je ločen od predelka funkcionalne enote s plastičnim plastičnim plastičnim plastičnim plastičnim pokrovom.

(3) Odklopnik okvirja, nameščen v omari, lahko ročno upravljate zunaj omare v zaprtem stanju. Upoštevajte stanje odpiranja in zapiranja odklopnika in presodite, ali je odklopnik v preskusnem položaju ali delovni položaj glede na razmerje med delovnim mehanizmom in vrati.

(4) Med glavnim in pomožnim vezjem je zasnovana ločitvena struktura. Pomožne električne enote, sestavljene iz števcev, signalnih luči in gumbov, so nameščene na plastični plošči, pokrov iz plamenske retardanske poliuretanske penaste plastike pa je ločen od glavnega vezja za ploščo.

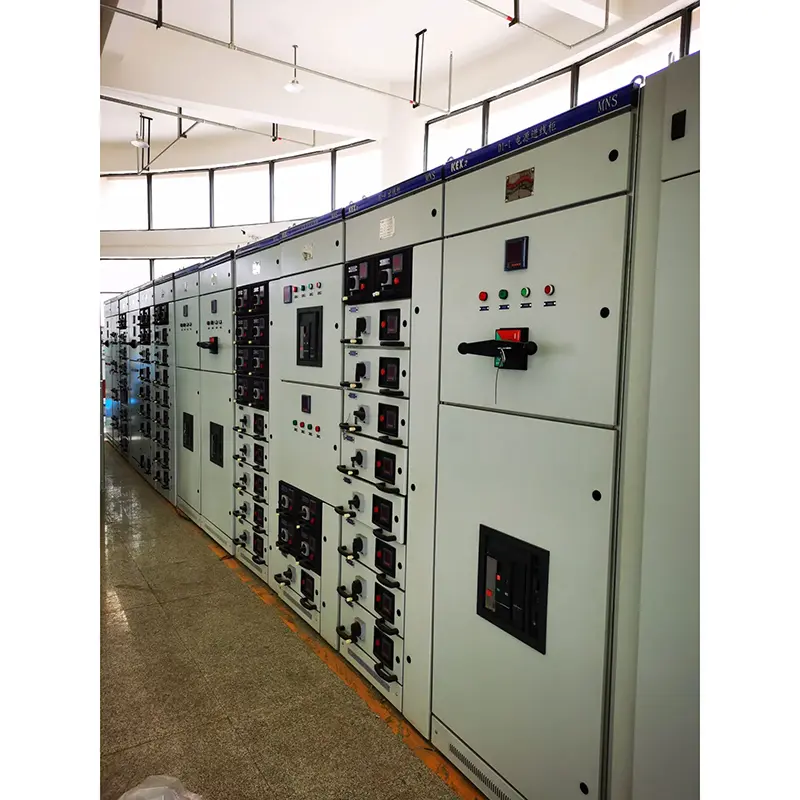

◆ Izvlečni nadzor motorja in Majhen tokovni distribucijski center (MCC)

Kabinet MCC v predalu je razdeljen na tri predelke, in sicer vodoravni predal za vodilo za omarico, funkcionalni predal na levi strani na sprednji strani omare in kabelski predal na desni strani na sprednji strani omare. Vodoravni predal za vodilo in funkcionalni enoti sta ločena s funkcionalnimi ploščami, narejenimi iz plastične plastike, kabelski predal je ločen od horizontalnega vodila in funkcionalnega enotnega prostora z jeklenimi ploščami. MCCI Motor Control Center) predali so razdeljeni na naslednjih pet vrst: 8E/4: višina 200 × širina 150 × globina 400 mm. 8E/2: višina 200 × širina 300x globina 400 mm. 8E: višina 200 × širina 600 × globina 400 mm. 16E: višina 400 × širina 600 × globina 400 mm. 24E: višina 600 × širina 600 × globina 400 mm.

◆ Struktura omare za zadnjo vtičnico

Da bi zmanjšali širino razporeditve omare za stikalo, je glavni vodilo omare za stikalo vodoravno nameščen na vrhu stikalne omare, zadnja polovica omare pa kabelska soba, kjer so priključeni dohodni in odhodni kabli. Sprednji del omare za stikalo je soba naprave, kjer so nameščene funkcionalne enote stikala. V tem sistemu se kabelska soba na strani omare za stikalo premakne v zadnjo omaro, kar močno zmanjša širino razporeditve omare za stikalo, da se še dodatno izpolnjuje z zahtevami prostora postavitve podstanice.

Omara za podajalnik je široka 600 mm in globoka 1000/1200 mm, na vrhu pa je neodvisna glavna avtobusna soba, ki je izolirana iz prostora naprave. Učinkovita višina namestitve sprednje komore naprave je 72E (E = 25 mm), ki je ločena od zadnje kablove komore z večfunkcionalno ploščo, pri čemer v celoti uporablja prostor za namestitev v omarici s kompaktno strukturo in prilagodljivo konfiguracijo enote. Kabelska soba na zadnji strani ima vrata, ki so primerna za namestitev in vzdrževanje. Širina dohodne omare je določena glede na okvir toka dohodne enote. Priporočena širina je 400/600/800/1000 mm, globina omare pa 1000 mm.

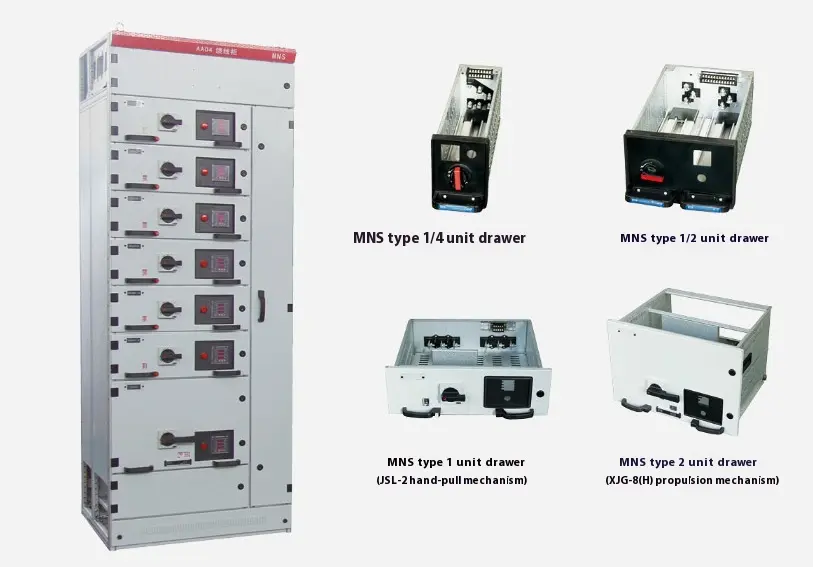

● Vrsta predala

(1) 8E/4: Sestavite 4 enote predala v površini 8E višine.

(2) .8e/2: Sestavite 2 enote predala v prostoru z višino 8E.

(3) 8e: Sestavite predalo v višinskem prostoru 8E.

(4) 16E: Sestavite predalo na višini 16E (400 mm).

(5) 24E: Sestavite predalo na višini 24E (600 mm). Pet vrst predalnih enot je mogoče sestaviti posamično v omari in jih je mogoče uporabiti tudi za mešano montažo. Oglejte si spodnjo tabelo za največje število enot predala, ki jih je mogoče namestiti v omari za en sam sklop.

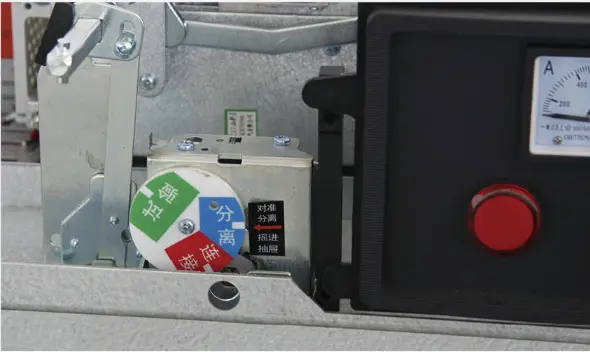

◆ Električno in mehansko zaklepanje predalov

Enota predala ima zanesljiv mehanski položaj zaklepanja, ki ga nadzira delovni ročaj in ima očitno in natančno zapiranje, testiranje, risanje in izolacijo. Glej sliko za funkcijo delovnega mehanizma. Za okrepitev varnostnih ukrepov lahko dodate ključavnice po namestitvi obratovalnega ročaja in dodajate do tri ključavnice, kot je prikazano na levi sliki. Ko je enota predala vzpostavljena, mora delovati v strogo skladu s funkcijo delovanja in položajem, navedenim na sliki 4 in na sliki 5, sicer bo zlahka poškodoval konstrukcijske dele, zato bodite pozorni, ko jo uporabljate.

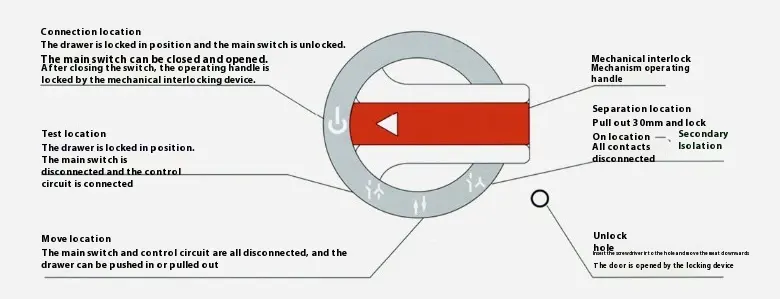

◆ 8e/4 in 8e/2 upravljajte s funkcijo stikala

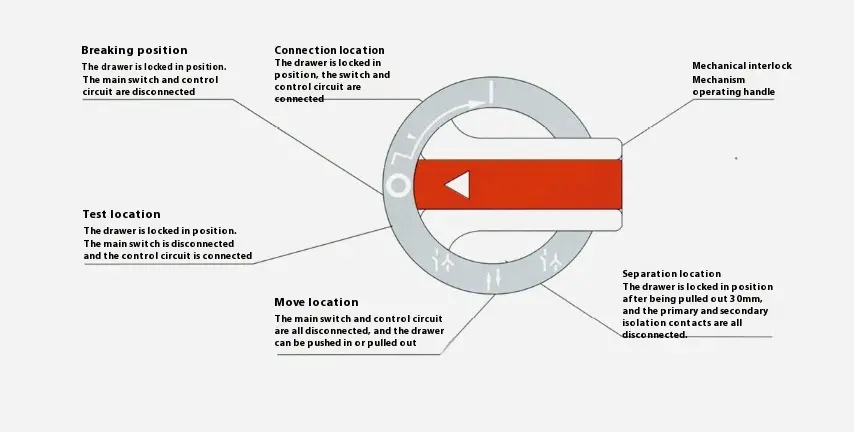

◆ 8. in 16e, 24e upravljajte s funkcijo stikala

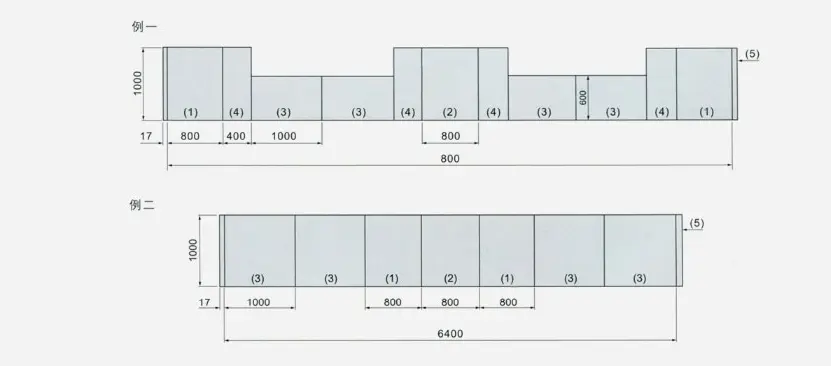

◆ Shematski diagram kombiniranega načina

● Namestitev, uporaba in vzdrževanje

1. Ko naprava prispe na cilj, najprej preverite, ali je škatla za pakiranje končana. Če naprava ni nameščena takoj, jo je treba shraniti na suhem in čistem mestu.

2. Priporočljivo je, da se naprava namesti stran od stene, ali pa jo lahko namestite na steno. Namestitvena temeljna ravnina mora biti ravna, vodoravna napaka jekla kanala za temeljne kanale pa je 1/1000, skupno odstopanje dolžine pa 3 mm ..

3. Priporočljivo je, da uporabite 8,8 stopnje in napetostne podložke za pritrditev vijakov vseh prevodnih delov, priporočeni zategovalni navor pa je prikazan v spodnji tabeli:

4. plašč za glavo kabla in določeno število bakrenih priključkov za sekundarno vezje, ki jih dobavljajo dodatki MCC sheme. (Da bi se prilagodili hladni stiskalni obdelavi bakrenih sklepov, se za sekundarne kable priporočajo večjedrne fleksibilne žice).

5. Po priključitvi kabla je treba dno naprave zaprti, da se male živali preprečijo, da bi se plazile v omaro in povzročile nesreče s kratkim stikom.

6. Po namestitvi ali nastavitvi so pred začetkom delovanja potrebni naslednji pregledi in preskusi:

▶ Preverite, ali električna oprema in nadzorni ožičenje, nameščeno v napravi, ustrezajo zahtevam tovarniških risb.

▶ Ročno delovanje različnih stikal mora biti prilagodljivo, brez nepravilnosti ali zagona.

▶ Preverite, ali so dejanja mehanizma mehanizma za zaklepanje in električno zaklepanje naprave pravilna in zanesljiva, kar bi moralo ustrezati sistemskim zahtevam.

▶ Preverite, ali izolacijski upor glavnega vezja in kontrolnega vezja izpolnjuje določene zahteve.

▶ Preverite, ali je električna oprema, nameščena v napravi, v dobrem stiku in izpolnjuje tehnične zahteve samega električnega naprave.

▶ Preverite, ali je znotraj naprave kakšna tuja snov in ali so pritrdilni vijaki različnih delov ohlapni.

◆ Navodila za obratovanje za izvleček MCC:

(1) Šele potem, ko pravilno vstopi v vodnik, ga lahko potisnete v omaro, sicer bo predal poškodovan ali ga ni mogoče izvleči.

(2) Glej sliko 4 za simbole in funkcije na plošči 8E/4 in 8E/2 predalov. Puščica od prelomnega položaja "O" do delovnega položaja "I" na sliki kaže, da je treba operativni ročaj najprej potisniti in nato zasukati iz "O" v "I". Ko se vračate, ga ni treba potisniti, samo obrnite ročaj "jaz" na "o" in po spuščanju ročaja.

(3) Glej sliko 5 za simbole in funkcije na predalni plošči 8E-24E. Ko ročaj doseže delovni položaj, mehanizem sprosti mehansko ključavnico na glavnem stikalu, nato pa se lahko glavno stikalo zapre in odpre. Ko pa je glavno stikalo zaprto, ročaja mehanizma za zaklepanje ni mogoče upravljati. Na vratih v spodnjem desnem kotu je majhen plastični pokrov, ki ustreza znaku, ki je mehanizem za odklepanje vrat. Postopek delovanja je naslednji: Ko je predal v delovnem položaju, če želite odpreti vrata, najprej izvlecite majhen pokrov, nato vstavite izvijač v luknjo in premaknite zapah navzdol, da odprete vrata. Po odprtju vrat se prepričajte, da pokrijete majhen plastični pokrov, sicer bo prvotna zaščitna raven uničena.

● Prevoz in shranjevanje naprav

▶ Naprava ni dovoljeno, da bi se pretakala in trpila hude vibracije.

▶ Prevozno ploščo kota je treba uporabiti pri dvigovanju naprave po razpakiranju, vključen kot dveh jeklenih žic in vrvi pa mora biti ≤1200. Če se uporablja tovornjak za viličar, valj ali Crowbar, ga ni dovoljeno izvajati neposredno na podlago naprave.

▶ Ko je naprava nameščena na mestu, če želite položaj premakniti za kratko razdaljo, ga lahko narišete na štiri vogale podvozja.

▶ Električne izdelke in deli ni dovoljeno razstaviti po volji v napravi.

▶ Dež je treba preprečiti, da bi se zmočil, temperatura okolice pa mora biti v skladu z ustreznimi določbami tega vzorca.

● Popolnost izdelkov

Omara za distribucijo nizkonapetostnih moči MNS je pritrjena s pakiranjem, potrdilom o izdelku, priročnikom za navodila za izdelke in potrebnimi risbami, pritrjeni so ključ vrat in rezervni deli, ki so navedeni v skladu s podpornim seznamom.
