Nizko napetost popoln niz

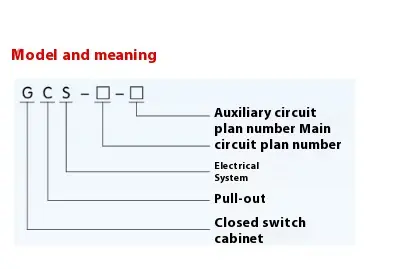

● Pomen modela

● Osnovni parametri

● Glavna struktura

▶ Glavni okvir tipa GCS Nizko napetost Popolnoma set sprejme 8mf odprtega jekla, na obeh straneh jekla odseka pa imata vgradnje z modulom 20 mm in 100 mm oziroma ①9,2 mm, tako da je notranja namestitev prilagodljiva in priročna.

▶ Glavni okvir je zasnovan v dveh oblikah sestavljanja, in sicer v popolnoma sestavljeni strukturi in delno varjeni strukturi (stranski okvir in križni žarek), ki jih lahko izbirajo.

▶ Vsaka funkcionalna soba naprave je izolirana drug od drugega, njegovi predelki pa so razdeljeni na funkcionalno enoto, avtobusno sobo in kabelsko sobo. Funkcije vsake komore so razmeroma neodvisne.

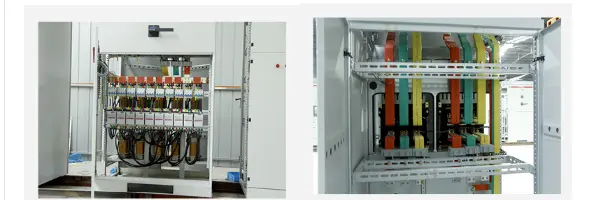

▶ Vodoravni glavni vodilo je razporejeno vodoravno za omarico, kar je osnovni ukrep za izdelavo glavnega tokokroga naprave ima visoko trdnost kratkega stika.

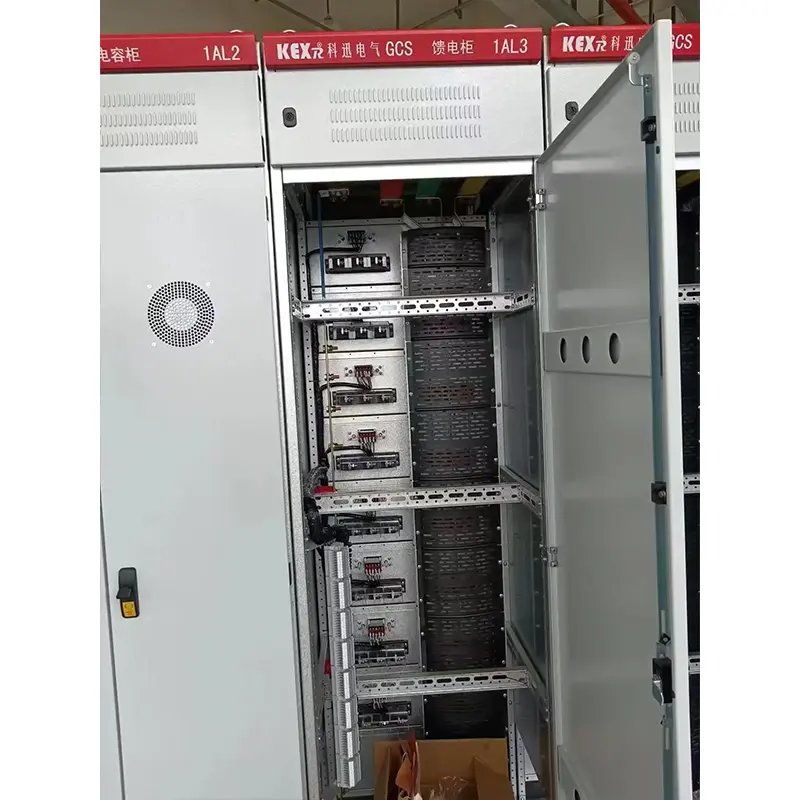

▶ Zasnova kablovskega prostora je zelo priročna, da se kabli dvignejo navzgor in navzdol.

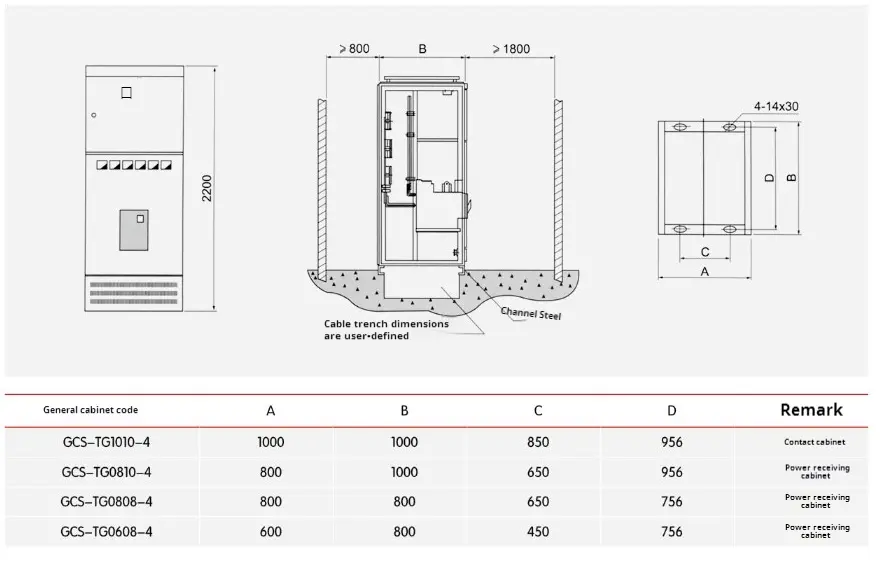

▶ Velikost serije splošne omare naprave (glej spodnjo tabelo):

● Namestitev in uporaba GCS tipa nizkonapetostna komplet

◆ Ko izdelki prispejo na sprejemno mesto, bi morali najprej preveriti, ali je embalaža nedotaknjena. Če najdejo težave, bi morali takoj obvestiti ustrezne oddelke o pogodbi, da bi postavili poslovne evidence, analizirali razloge skupaj, naredili vizume in se ukvarjali z posledicami. Za izdelke, ki niso nameščeni takoj, jih je treba namestiti na ustrezno mesto in pravilno hraniti glede na pogoje običajne uporabe in zahteve začasnih predpisov o shranjevanju za električno opremo. 1. Izdelek je nameščen v skladu s shemo namestitve (glej priloženo sliko). Uporabnik zagotavlja jeklo temeljnega kanala in vijake, ko je metoda pritrditve vijaka zagotovil. Ko je glavni avtobus povezan, če je površina zaradi prevoza, skladiščenja in drugih razlogov neenakomerna, ga je treba izravnati pred povezavo in pritrditvijo.

◆ Ko so naprave nameščene ločeno ali v stolpcih, njihova vertikalnost, neenakomernost površine omare in odstopanje vrzeli med omarami izpolnjujejo zahteve v spodnji tabeli.

◆ Pregled in pregled po celotnem kompletu GCS tipa nizko napetostno

Namestitev in pred tem, da se uveljavlja

(1) Preverite, ali so zgornja barva ali drugi pokrivni materiali (na primer plastično razprševanje) omare poškodovani in ali je omara suha in čista.

(2) Ali je operativni mehanizem električnih komponent prožen in ne sme biti zagozditve ali prekomerne operativne sile.

(3) Ali je odstop glavnih in pomožnih stikov glavnih električnih naprav zanesljiv in natančen.

(4) Mehanizem predala ali izrisa mora biti prožen in lahek, ne da bi se lahko zataknil in trčil.

(5) Sredinske črte premičnega in statičnega stika predal ali strukture vlečenja morajo biti dosledne, stiki pa morajo biti v tesnem stiku. Zahteve bi morala izpolnjevati globino vstavitve glavnih in pomožnih stikov. Mehansko zaklepanje ali elektriko: odzivno dejanje je pravilno, zaklepanje ali sprostitev pa mora biti zanesljivo.

(6) Predali enake velikosti morajo biti priročno zamenljivi brez zagozditve in trka.

(7) Ozemljitveni stik med predalom in omarico mora biti v tesnem stiku. Ko se predal potisne, se ozemljitveni stik predal kontaktira pred glavnim stikom in ko se izvleče, se ozemljitveni stik po glavnem stiku odklopi.

(8) Kalibracija instrumenta, razmerje transformacije in polarnost transformatorja morajo biti pravilni.

(9) Specifikacija jedra varovalk mora ustrezati zahtevam inženirskega oblikovanja.

(10) Ocena in nastavitev zaščite morata biti pravilna in zanesljiva.

(11) Za merjenje vrednosti izolacijskega upora uporabite 1000V megohmmeter, najmanj 1MΩ.

(12) Povezava vsakega avtobusa mora biti dobra, namestitev izolacijskih nosilcev, namestitvenih delov in drugih dodatkov pa mora biti trdna in zanesljiva.

◆ Uporabite previdnostne ukrepe za nizkonapetostno komplet tipa GCS

▶ Naprava je nizkonapetostni komplet, ki ni nameščen na steno, deluje od spredaj in vzdrževana na obeh straneh. Samo usposobljeni strokovnjaki lahko vstopijo ali odprejo vzdrževalni kanal in vrata kabineta za delovanje, pregled in vzdrževanje.

▶ Zračno stikalo in oblikovani odklopniki ohišja so že večkrat ločeni in zaprti, zlasti po ločitvi in ​​zapiranju kratkega stika, kar bo povzročilo lokalne kontaktne opekline in proizvedelo ogljikove snovi, kar bo povečalo kontaktno odpornost. Zato jih je treba vzdrževati in prenoviti v priročniku za navodila za odklopnik.

▶ Po namestitvi in ​​vzdrževanju je treba izolacijo med predelki in funkcionalnimi enotami strogo preveriti, da se zagotovi dobro funkcionalno ločevanje naprave in prepreči razširitev napake.

● Paket izdelkov

Proizvajalec pri dobavi predloži naslednje dokumente in dodatke:

▶ Seznam naprav

▶ Potrdilo o izdelku

▶ Navodila za uporabo

▶ Poročilo o tovarniškem testu

▶ Ustrezne električne risbe

▶ Ključi vrat omare, obratovalni ročaji in rezervni deli, določeni v pogodbi.

▶ Navodila za namestitev glavnih komponent

● Navodila za naročanje

Naročilo naročila GCS tipa nizkonapetostna komplet vsebuje naslednjo vsebino:

▶ Celoten model izdelka vključuje številko glavnega sheme vezja in številko sheme pomožnega vezja.

▶ Glavni vezje sistem kombiniranega zaporedja

▶ Električna shematična diagram pomožnega vezja

▶ Seznam komponent v omari

▶ Nastavitev parametrov, kot so napetost, tok in čas v vezju.

▶ Druge posebne tabele, ki niso v skladu z normalno uporabo izdelka.
