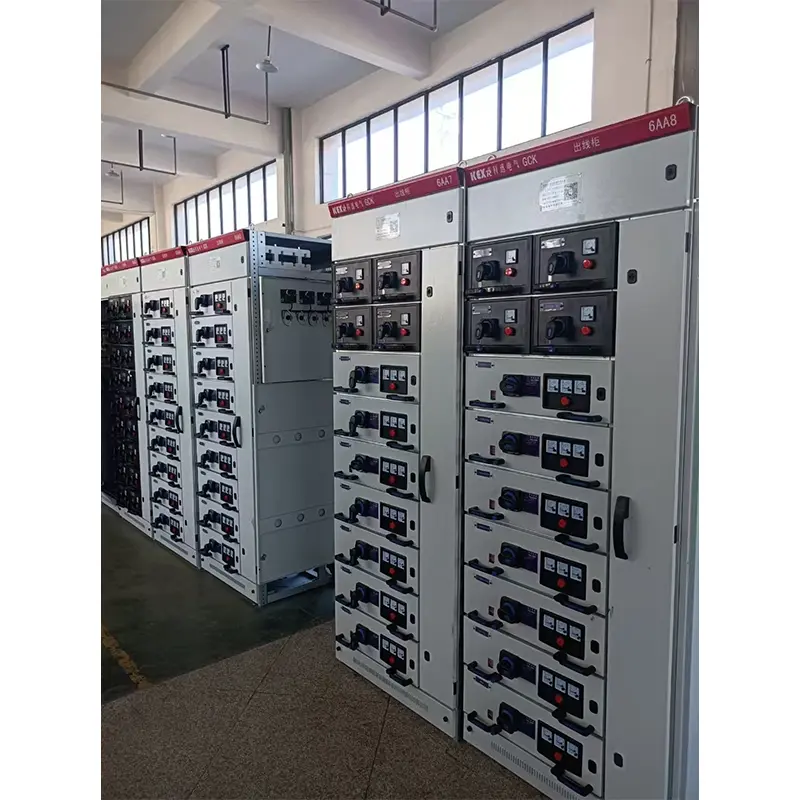

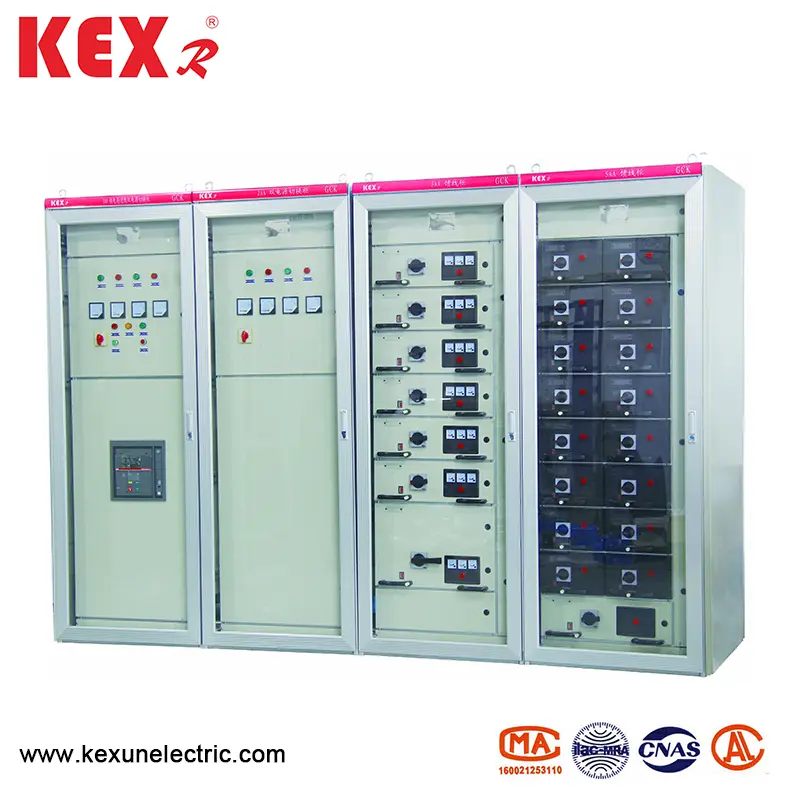

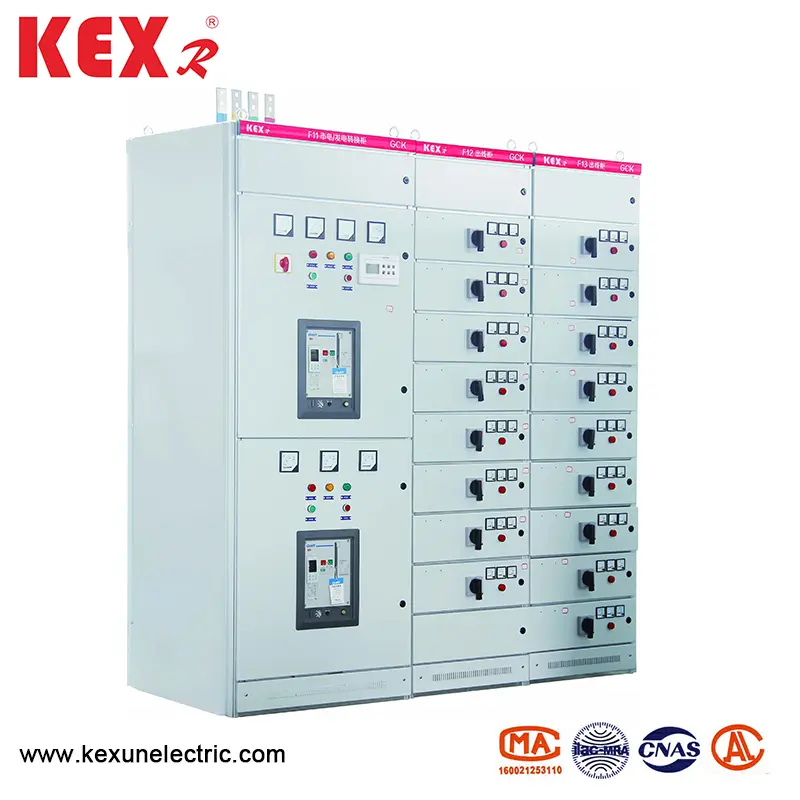

LV stikalo

● Redna uporaba pogojev

◆ Nadmorska višina stikala GCK LV manj kot 2000m

◆ Temperatura zunanjega zraka ni višja od +40 ℃, povprečna temperatura v 24 urah pa ni višja od +35 ℃, temperatura zunanjega zraka

Atmosferski pogoji: Zrak je čist, relativna vlažnost pa ni večja od 50%, kadar je temperatura +40 ℃, in večja relativna vlažnost je dovoljena, kadar je temperatura na primer 90%, kadar je temperatura +20 ℃

◆ Stikalo GCK LV je nameščeno na mestih brez požara, suhe eksplozije, resnega onesnaženja, kemične korozije in nasilnih vibracij

◆ Naklon z navpično ravnino ne sme presegati 5; Ta izdelek je primeren za prevoz in skladiščenje pri naslednjih temperaturah: -25 ℃ ~+55 ℃ in v kratkem času ne bo presegel+70 ℃ (največ 24 ur); Če zgornjih pogojev uporabe ni mogoče izpolniti, ga uporabnik pri naročanju in poravna z posvetovanjem.

● Glavni tehnični parametri stikala GCK LV

● Arhitekturna značilnost

Funkcijska enota predala in vrata sta mehansko zaklenjena z mehanizmom obratovanja glavnega stikala. Ko je glavno stikalo v zapiralnem položaju, vrat ni mogoče odpreti, delovni mehanizem pa je mogoče zakleniti v položaj zapiranja ali odpiranja z dodatnim ključavnico. Predelki funkcionalnih enot so ločeni s kovinskimi ploščami, predali pa imajo dobro zamenljivost in imajo delovni položaj, preskusni položaj in položaj ločevanja. Ko predal potisnemo v določen položaj, bo predal samodejno nameščen. V tem času lahko predal na levi strani predala potegnete, da sprostite pozicioniranje in vstopite v naslednjo mesto. Ko predal izvleče iz omare, ima tudi funkcijo preprečevanja odpada.

▶ Omara s fiksnimi shemami, kot sta kompenzacija kapacitivnosti in merjenje, ima enak videz in enak vodoravni položaj vodila kot omara za predala. S tem zagotovite, da se lahko omara v predalu in fiksna omara uporabita drug ob drugem.

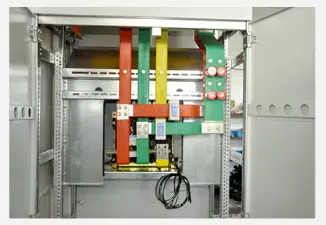

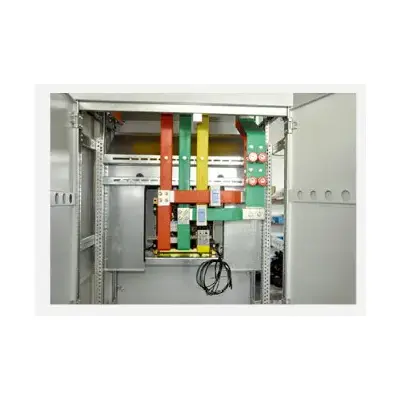

▶ BUSBAR SISTEM: Busbar omare sprejme trifazni petžični sistem, enojni avtobusni obračun se uporablja, kadar je nazivni tok vodoravne vodnice pod 1250A, dvojni avtobusni pa se uporablja, kadar je nazivni tok horizontalne vodnice nad 1250A. Vodoravna vodila med omarami se prekriva s povezovalnimi bloki, navpično vodilo pa je zaprt s plastično lupino polikarbonata inženirstva. Notranja pregrada se uporablja za omejitev difuzije loka. Nevtralna vodila je nastavljena na sprednji strani zgornjega dela omare, zaščitna vodila (PE) pa je nastavljena na dnu omare in je povezana z pregrado omare.

▶ Pod pogojem, da ne znižajo zaščitne ravni lupine, sta dno in zgornji del omare za stikalo opremljena z naravnimi prezračevalnimi okni.

▶ Zaščitna ocena kabineta je IP40.

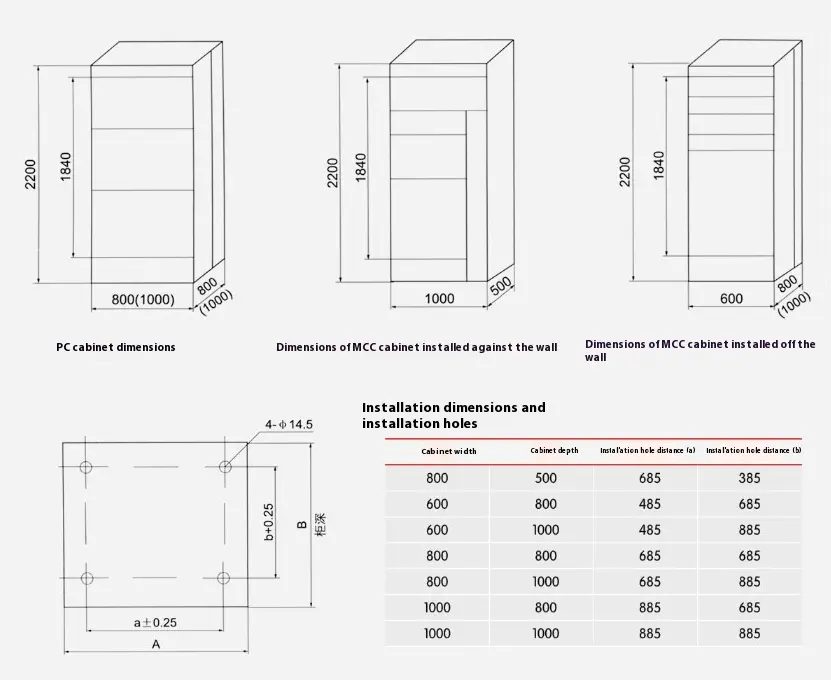

● Skupne dimenzije LV stikala, dimenzije namestitve

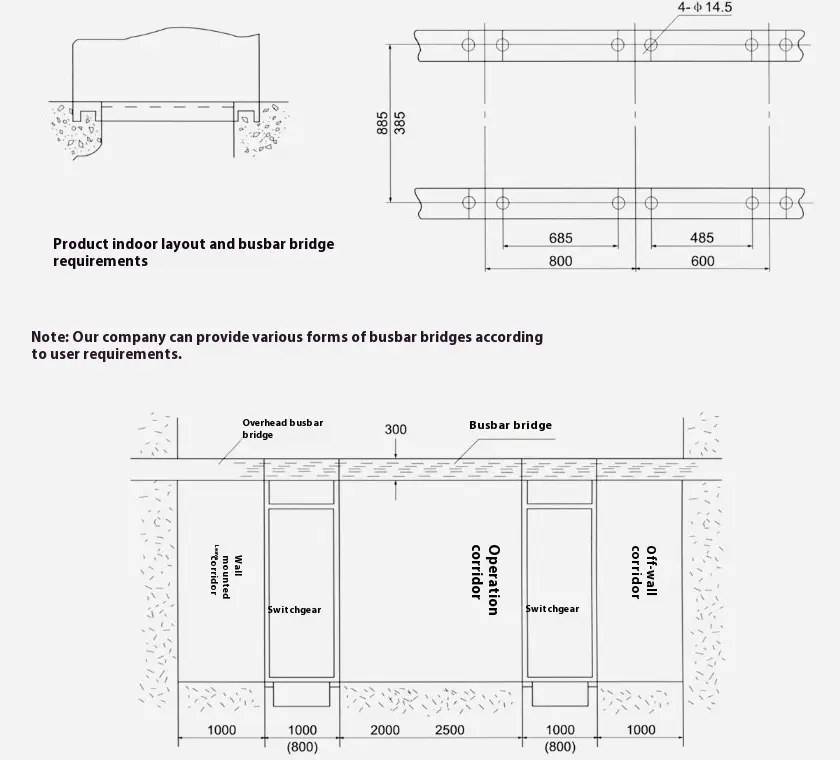

● Shematski diagram fundacije za namestitev GCK Type LV SwitchGear
