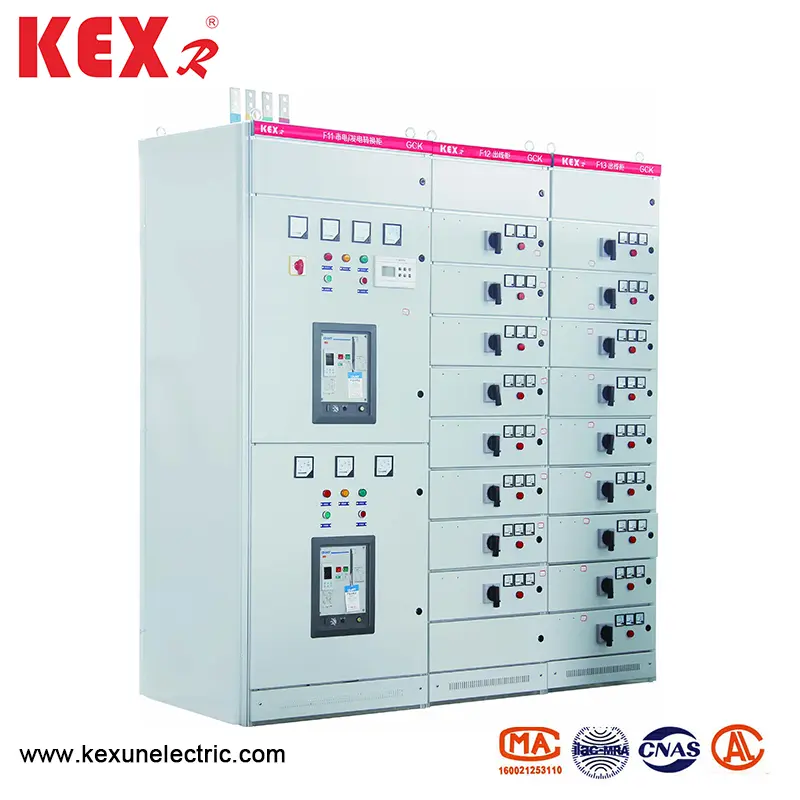

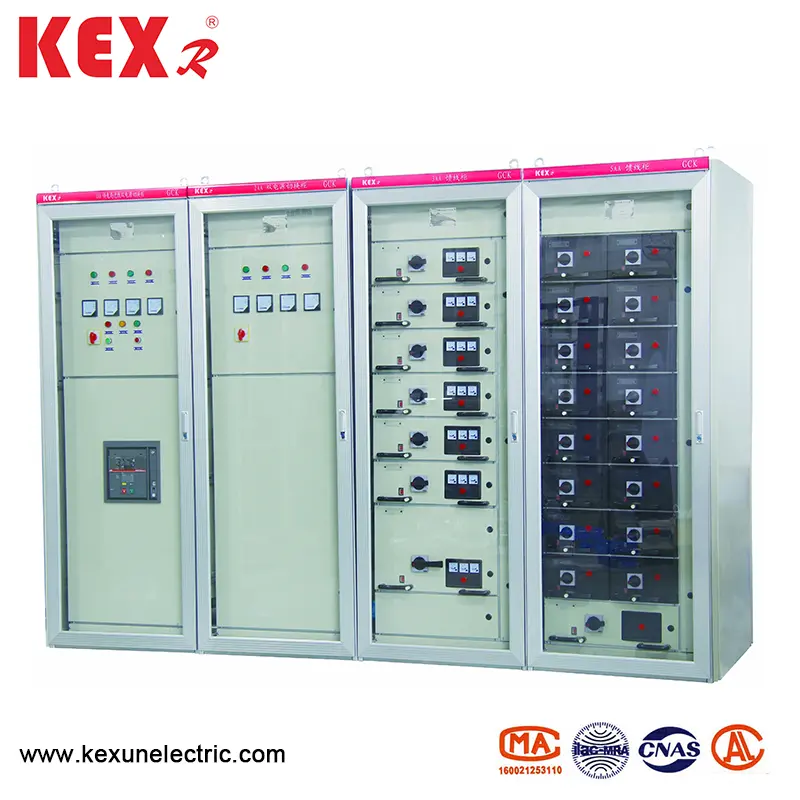

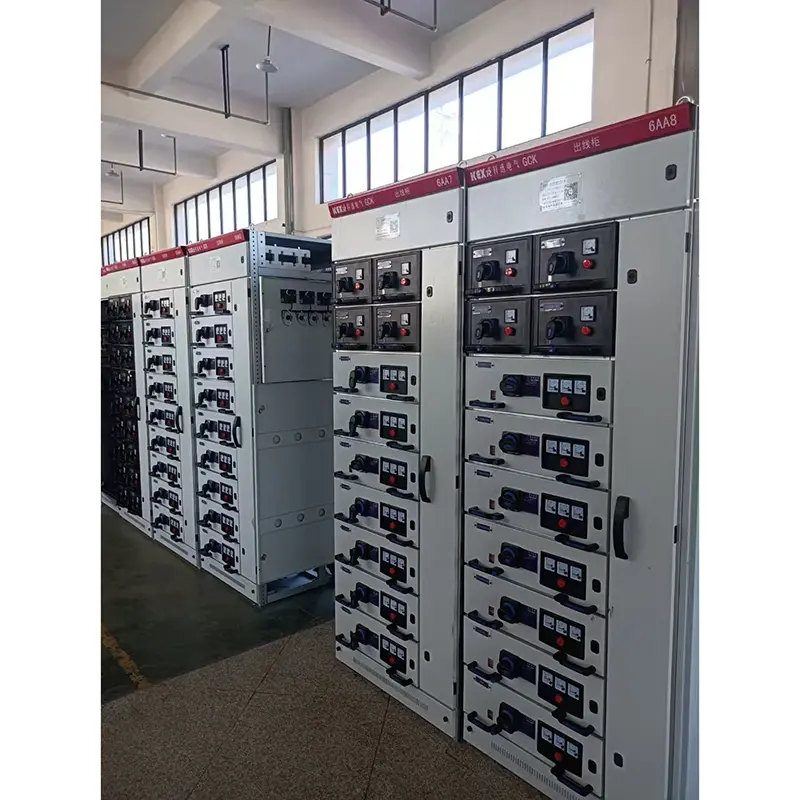

Nizka napetostna stikalna naprava

● Značilnosti izdelka

Ta nizkonapetostna stikalna naprava ima prednosti visoke prelomne zmogljivosti, dobre dinamične in toplotne stabilnosti, napredne in razumne strukture, praktične električne sheme, serije, močne vsestranskosti, samovoljne kombinacije različnih enot sheme, več vezja, ki jih vsebuje ena stikalna nagajiva, prihranjevanje talnih prostorov, visoka stopnja, visoka varnost in varnost, varnost in varnost, priročno vzdrževanje in tako. Ta izdelek je v skladu s standardom IEC439 NEMAICS2-322 in tudi v skladu z nacionalnim standardom GB7251-87 "" nizkonapetostni stikali "in ZBK36001-89" Nizko napetost, ki jo je mogoče odvzeti

● Glavni tehnični parametri

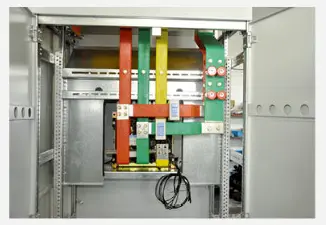

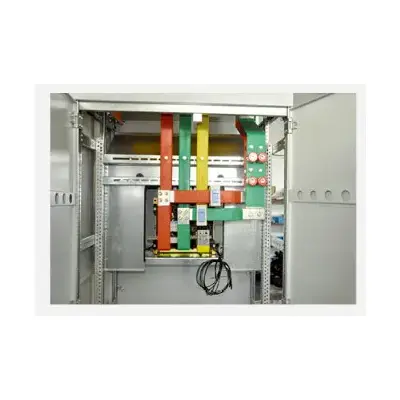

● Arhitekturna značilnost

Osnovni okvir stikalne naprave nizko napetostne stikalne naprave je sestavljena struktura. Vsi konstrukcijski deli okvirja stikala so med seboj povezani z vijaki, da tvorijo osnovni okvir. Nato se po potrebi dodajo vrata, pregrade, predelne stene, predali, nosilci, avtobusne palice in električne komponente, da sestavijo celotno stikalo. Ta LV stikalo ima naslednje značilnosti:

▶ 1. Okvir je izdelan iz profiliranega jekla, nameščenega s tridimenzionalno vogalno ploščo in pritrjeno brez varilne strukture, s čimer se izognemo deformaciji varjenja in stresu ter izboljšanju natančnosti namestitve.

▶ 2. Montažne luknje okvirjev in delov se spreminjajo v skladu z modulom E = 20 mm.

▶ 3. Notranji konstrukcijski deli so pocinkani. Po nabiranju in fosfanju zunanjost razpršimo z elektrostatičnim epoksidnim prahom. 4. V dohodni stikalni napravi (PC) je zgornji del horizontalnega območja avtobusa, spodnji del vodoravnega avtobusa pa je prostor za odklopnike. Odklopniki vezja so lahko opremljeni z domačimi DW15C, ME in drugimi serijami, poleg tega pa so lahko opremljeni tudi z različnimi odklopniki, ki jih proizvajajo tuje električne družbe v skladu s potrebami uporabnikov, kot so F -vezje, ki jih proizvajajo ABB Company in Inteligent Circuit Breakers. Na splošno ima računalniška enota glavno vezje (vključno z vodnikom) z obrnjenimi vrstami. Ko je nazivni tok 630A-1600A, zaseda stikalno napravo s skupno velikostjo 800 × 1000 × 2200 (širina x globina x višina). Glavni vezje brez prometa zaseda stikalno napravo z zunanjo dimenzijo 800 × 800 × 2000 (širina, globina in višina). Ko je nazivni tok med 1600A-3150A, zaseda stikalno napravo s skupno velikostjo 1000 × 1000 × 2200 (širina x globina x višina). Ni glavnega stikala, ki bi bila obrnjena. Ko je nazivni tok 1600A-3150A, zaseda stikalno napravo z zunanjo dimenzijo 1000 × 1000 × 220 (širina × globina × višina). Glavni vezje brez prometa zaseda stikalno napravo z zunanjo dimenzijo 1000 × 800 × 2200 (širina x globina x višina).

▶ 4. Struktura stikala napajalnega centra (PC) je podobna strukturi dohodne stikalne naprave. Ko je dovodni tok 630A-1600A, je lahko stikalo 1000 × 1000 × 2200 (širina × globina × višina) opremljeno z dvema zankama, ki sta razporejeni navzgor in navzdol.

▶ 5. Motorni nadzorni center (MCC) SwitchEar ima dve vrsti: stenska stikalna naprava in stikalo, ki ni nameščeno na steni, katerega vrh je vodoravno območje vodila, območje funkcionalne enote predala pa je pod vodoravno območje vodila, od tega je širina 600 mm, višina območja funkcionalne enote pa je 1840 mm. Ko je telo stikalne naprave nameščeno na steno, je levi del stikalne naprave funkcionalno območje enote, desni del pa 200 mm široko območje kablov. Skupne dimenzije stikala so 800/500/2200 (širina/globina/višina). Ko je stikalna naprava nameščena stran od stene, je širina stikalne naprave 600 mm, območje kabla pa je na zadnji strani stikalne naprave. Skupne dimenzije stikala so 600 × 800 (1000) × 2200 (širina x globina x višina). Obstajata dve vrsti globin stikalnih naprav: 800 in 1000. Predlagamo, da uporabniki izberejo stikalo z globino 1000, ki bodo skladni z globino stikala PC. Ko je predal izvlečen iz stikalne naprave, živi del v stikalu ni izpostavljen, kar je varno in zanesljivo.

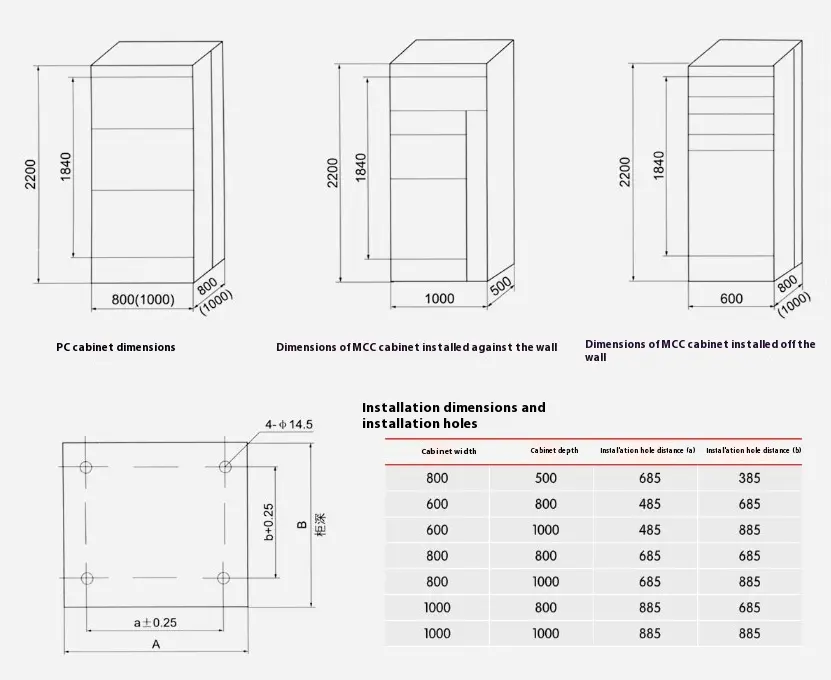

● Skupne dimenzije LV stikala, dimenzije namestitve

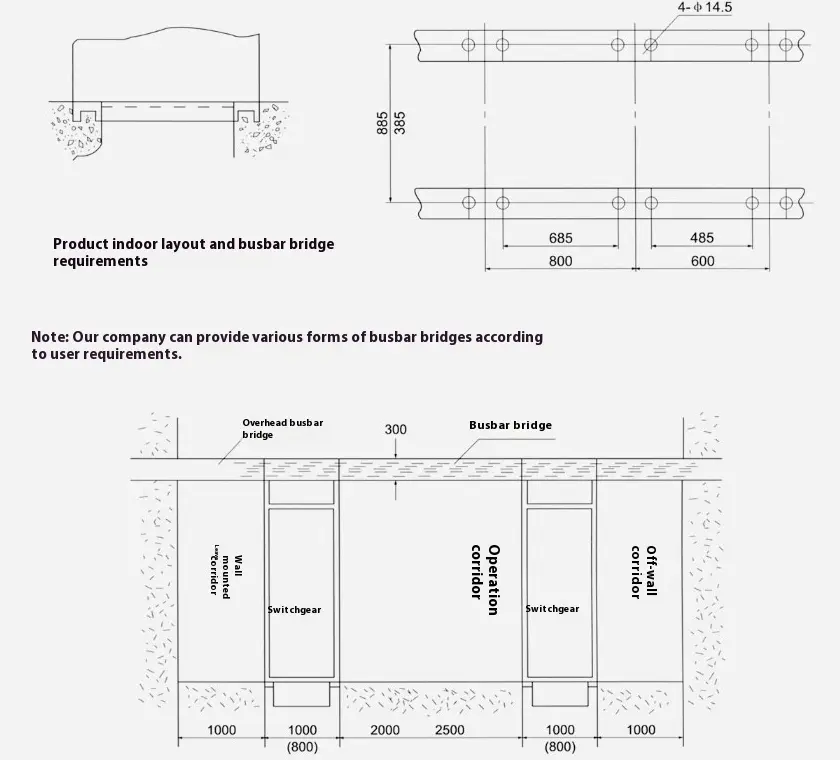

● Shematski diagram nizkonapetostne namestitvene namestitvene namestitve

● previdnost

▶ Pri namestitvi tega izdelka mora biti vodoravna črta med nizko napetostnimi stikalnimi nastavitvami trdno in zanesljivo povezana.

▶ Vrata tega izdelka imajo prepleteno funkcijo z glavnim stikalom, to je, da se vrata lahko odprejo le pod pogojem izpada električne energije. Druga stran tega izdelka je plošča za tesnjenje vijaka, ki nima funkcije zaklepanja z glavnim stikalom. Zato pri demontaciji stranske plošče tega izdelka odklopite napajanje za vzdrževanje.

▶ Neprofesionalci ne smejo odpreti stikalne naprave za vzdrževanje.
