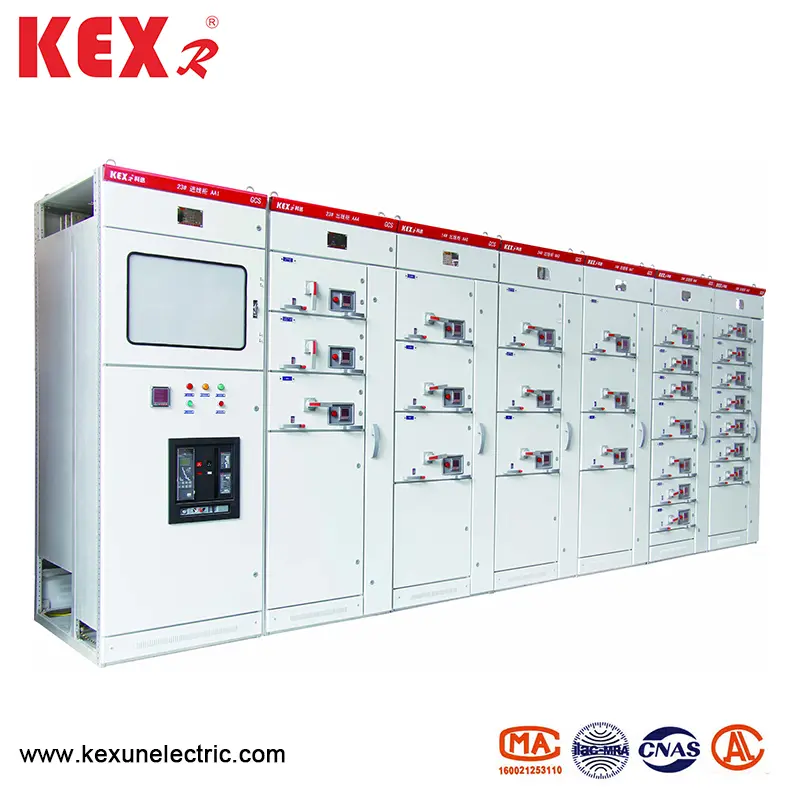

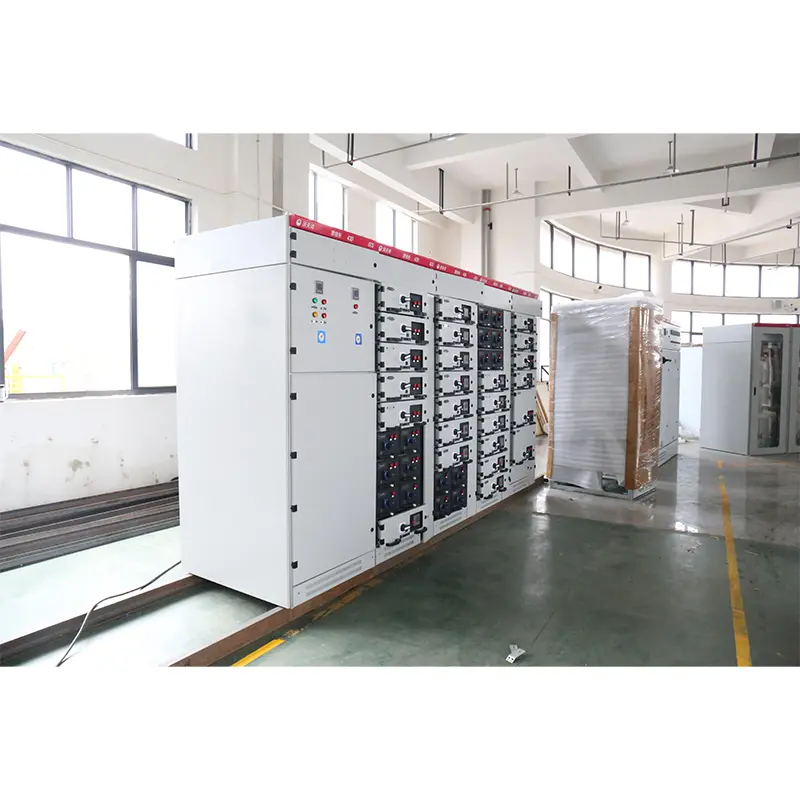

Omarna stikala z nizko napetostjo

● Indeks uspešnosti

Zasnova GCS tipa nizko napetostno stikalo za ekstrakcijo ustreza naslednjim standardom:

▶ IEC439-1 nizkonapetostna stikala in krmiljenje

▶ GB7251 Stikalo z nizko napetostjo

▶ ZBK36001 Stikalo z nizko napetostjo izvleče

● Osnovni parametri

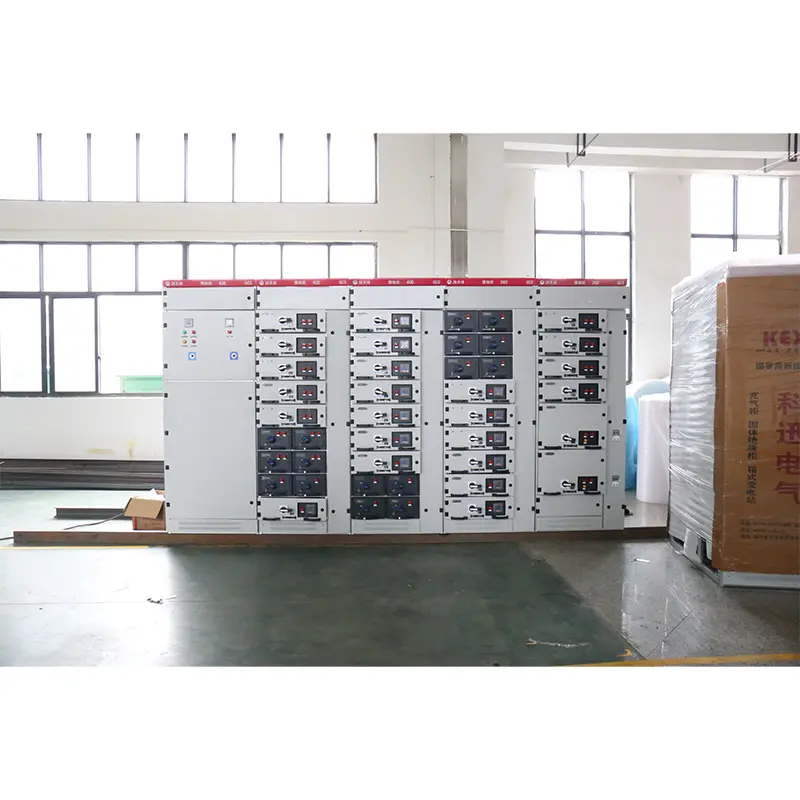

● Glavna struktura

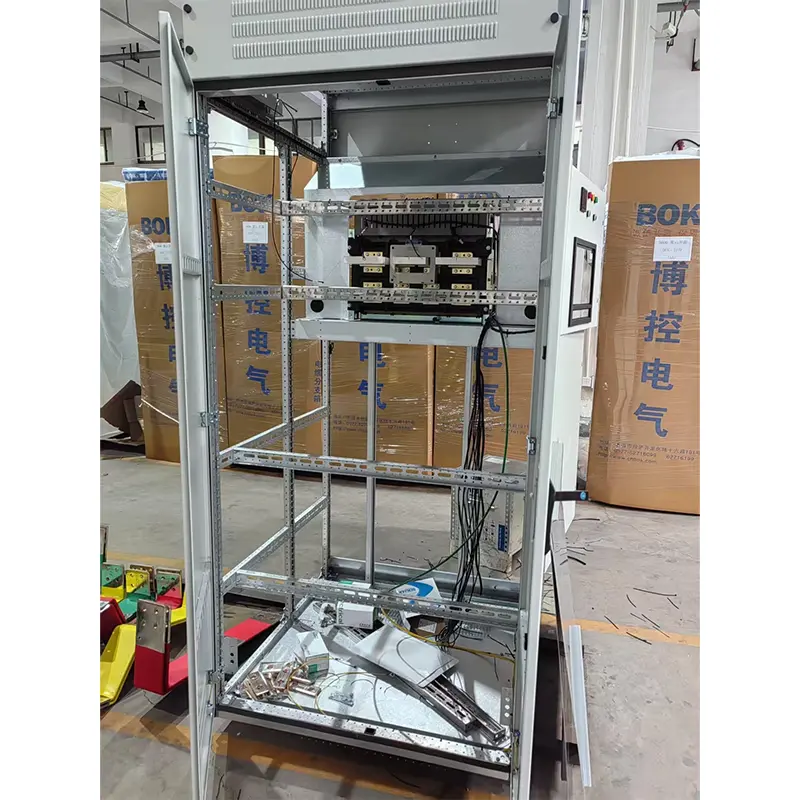

▶ Glavni okvir GCS tipa nizko napetostno stikalo za ekstrakcijo sprejme 8mf tipa odprtega jekla, in na obeh straneh jekla sekcije imata vgradnje z modulom 20 mm in 100 mm oziroma ①9,2 mm, tako da je notranja namestitev prožna in priročna.

▶ Glavni okvir je zasnovan v dveh oblikah sestavljanja, in sicer v popolnoma sestavljeni strukturi in delno varjeni strukturi (stranski okvir in križni žarek), ki jih lahko izbirajo.

▶ Vsaka funkcionalna soba naprave je izolirana drug od drugega, njegovi predelki pa so razdeljeni na funkcionalno enoto, avtobusno sobo in kabelsko sobo. Funkcije vsake komore so razmeroma neodvisne.

▶ Vodoravni glavni vodilo je razporejeno vodoravno za omarico, kar je osnovni ukrep za izdelavo glavnega tokokroga naprave ima visoko trdnost kratkega stika.

▶ Zasnova kablovskega prostora je zelo priročna, da se kabli dvignejo navzgor in navzdol.

▶ Velikost serije splošne omare naprave (glej spodnjo tabelo):

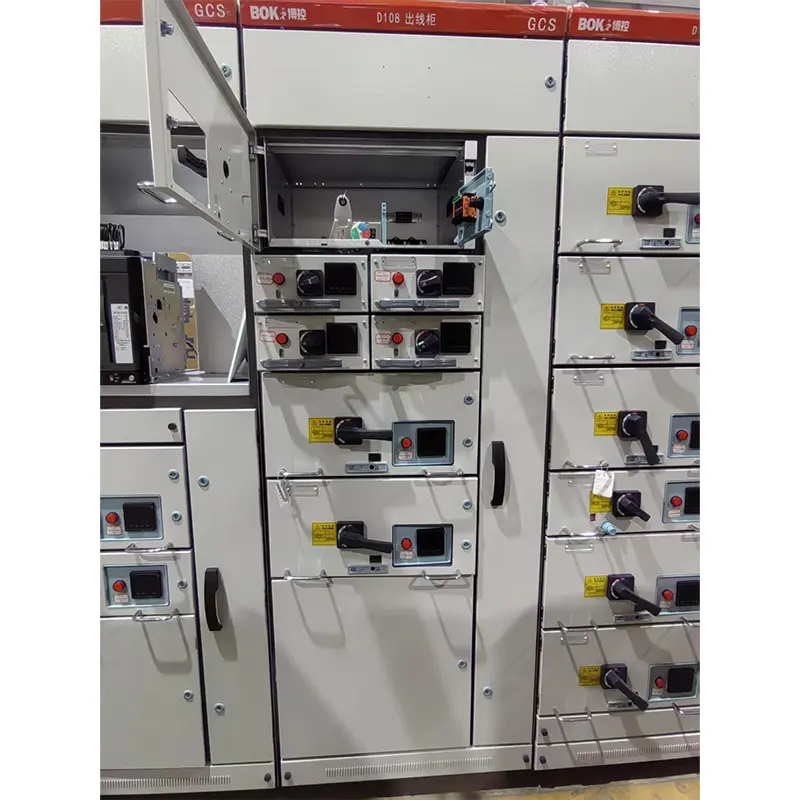

● Funkcijska enota

1. Višina predala je 160 mm. Razdeljen je na 1/2 enote, 1 enoto, 3/2 enote, 2 enota, 3 enota in pet velikosti. Nazivni tok enote je 400A ali manj.

2. Predal se spreminja le v višinski dimenziji, njena širina in globinska dimenzija pa ostaneta nespremenjena. Predali z enakimi funkcionalnimi enotami imajo dobro zamenljivost.

3. Vsaka omara MCC je lahko opremljena z največ 11 enotnimi predali ali 22 1/2-enotnimi predali. Pri čemer več kot ena enota predala sprejme večnamensko zadnjo ploščo.

4. Glede na tok, črte dovoda in odtoka predala sprejemajo različno število vtičnikov z isto strukturo čipov.

5. 1/2 enote predala in kabelske prostore povezujejo z adapterjem ZJ-2 s strukturo zadnje plošče.

6. Povezava med predalom enote in kabelsko sobo sprejme adapter ZJ-1 z enako velikostjo ali strukturo cevi glede na trenutno razvrščanje.

7. Enota predala je opremljena z mehansko zaklepno napravo.

● Glavne električne komponente

Načelo izbire glavnih električnih komponent temelji na uvoženi tehnologiji, ki jo je mogoče izdelati zaporedno na Kitajskem in izpolnjuje zahteve visoke zmogljivosti naprave

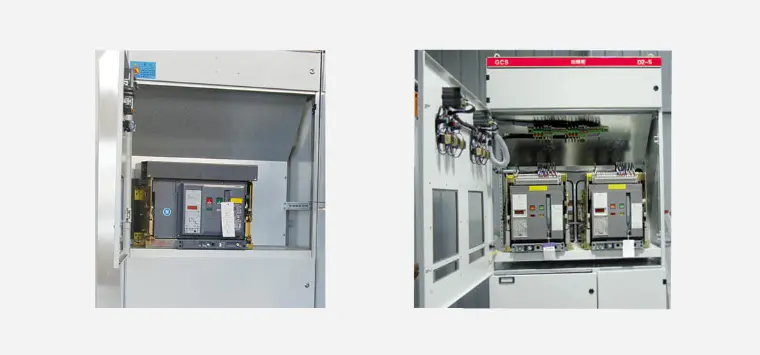

▶ Odklopnik napajanja in podajalnice v glavnem izbere serijo AH. Izbrati je mogoče tudi druge serije M, ki sta jih ustvarila Schneider Company in serija F, ki jih je izdelala ABB Company z naprednejšo uspešnostjo. AH vezje odklopnik ima značilnosti dobre zmogljivosti, kompaktne strukture, lahke teže in močnih serij. Cena je razmeroma nizka, vzdrževanje in uporaba sta priročna, vsi indeksi zmogljivosti pa lahko ustrezajo zahtevam te naprave.

▶ Predana enota (motorična krmilna enota, delna podajalna enota) Odklopniki vezja v glavnem izberejo CM1 in TG.TM30 Series Plastic Conceers Breakers, nekateri pa izberejo NZM, ki jo proizvaja Moeller Company. 100A serija. Ta stikala imajo značilnosti dobre zmogljivosti, kompaktne strukture, kratkega lonca ali brez lokov ter visoke tehnične in ekonomske kazalnike, ki lahko ustrezajo zahtevam te naprave.

▶ Izolacijsko stikalo in izolacijsko stikalo morata biti Q -serija. Ta serija ima visoko zanesljivost in močno prelomno sposobnost ter lahko uresniči mehansko zaklepanje.

▶ Glavna varovalka je serija NT. 5. AC kontaktorji so iz serije B in LCI-D ..

● Karakteristike omare za stikalo za ekstrakcijo z nizko napetostjo GCS

1. Izboljšajte toplotno zmogljivost adapterja in močno zmanjšajo dodatni dvig temperature, ki ga povzroči dvig temperature adapterja na konektor, glavo kabla in distančnika.

2. Ločitev med funkcionalnimi enotami in oddelki je jasna in zanesljiva, odpoved ene enote pa ne bo vplivala na delo drugih enot, tako da je okvara omejena na minimalni obseg.

3. Vodoravna razporeditev avtobusov ima napravo dobro dinamično in toplotno stabilnost in lahko prenese vpliv kratkega stika 80/176KA.

4. Število vezij v eni sami 4.MCC omarici je kar 22, v celoti upoštevamo potrebe avtomatskih električnih vrat (strojev) v proizvodnji električne energije, petrokemičnih sistemov in drugih panog z veliko enotno zmogljivostjo.

5. Povezava med napravo in zunanjim kablom je zaključena v kablu, kabel pa lahko gre navzgor in navzdol. Trenutni transformator je nameščen v kabelskem predelu, zaradi česar je namestitev in vzdrževanje priročna.

6. V istem sistemu porazdelitve energije lahko tok kratkega stika omejimo z ujemanjem reaktorjev, ki omejujejo tok, napetost vodila se lahko stabilizira z določeno vrednostjo, zahteve za jakost komponent kratkega stika pa lahko delno zmanjšamo.

7. Predana enota ima zadostno število sekundarnih konektorjev (32 parov za enoto 1 in več in 20 parov za enoto 1/2), ki lahko ustrezajo zahtevam računalniškega vmesnika in samodejne krmilne zanke za število stikov

● Pomožni vezje

Zasnova pomožnega vezja je v skladu s tehničnimi predpisi za pomožne moči moči termičnih elektrarn in drugih ustreznih tehničnih predpisov oblikovanja. Primeren je za nizkonapetostni elektroenergetski sistem elektrarn in postaj ter sistem porazdelitve električne energije z nizko napetostjo v tovarnah, minah in visokih stavbah. Shema pomožnega vezja tovarn in rudnikov je zasnovana v skladu z glavno shemo vezja, ki je razdeljena na funkcionalne enote dohodne črte napajanja, linije podajalnice (PC) in linije motorja (MCC).

● Paket izdelkov

Proizvajalec pri dobavi predloži naslednje dokumente in dodatke:

▶ Seznam naprav

▶ Potrdilo o izdelku

▶ Navodila za uporabo

▶ Poročilo o tovarniškem testu

▶ Ustrezne električne risbe

▶ Ključi vrat omare, obratovalni ročaji in rezervni deli, določeni v pogodbi.

▶ Navodila za namestitev glavnih komponent

● Navodila za naročanje

Naročilo naročila GCS tipa nizko napetostno stikalo za ekstrakcijo vsebuje naslednjo vsebino:

▶ Celoten model izdelka vključuje številko glavnega vezja in številko sheme pomožnega vezja.

▶ Glavni vezje sistem kombiniranega zaporedja

▶ Električna shematična diagram pomožnega vezja

▶ Seznam komponent v omari

▶ Nastavitev parametrov, kot so napetost, tok in čas v vezju.

▶ Druge posebne tabele, ki niso v skladu z normalno uporabo izdelka.
