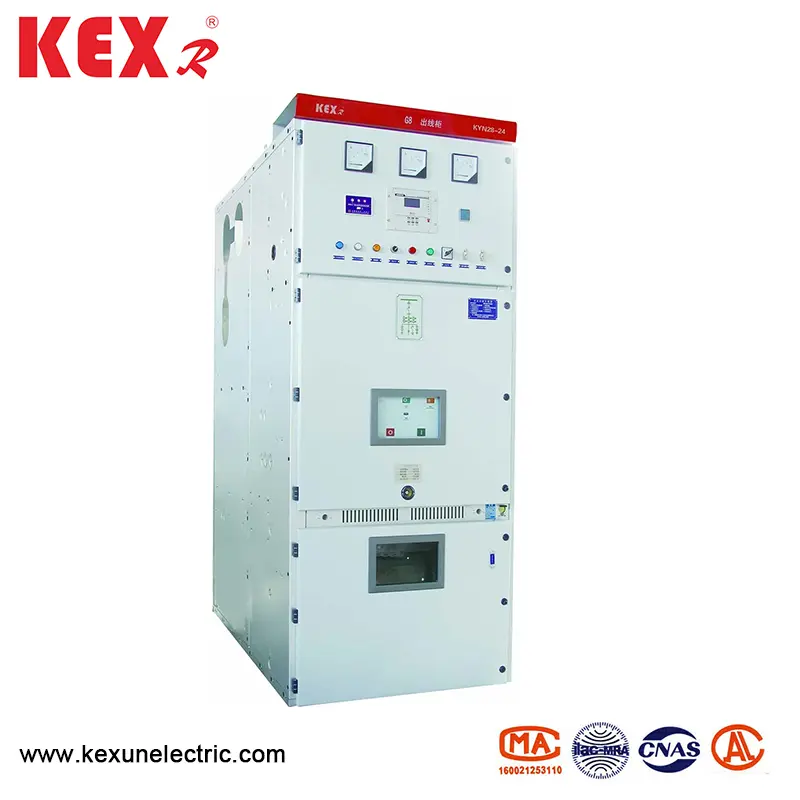

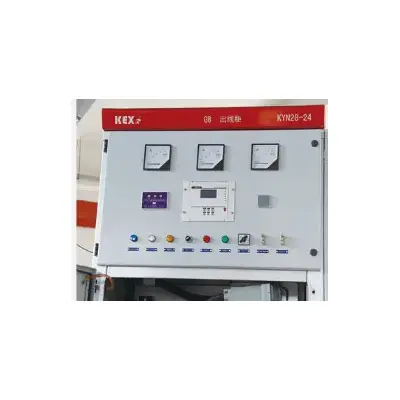

Oprema, oblečena z oklepom, kovinsko zaprto stikalo

● Področje uporabe

Kyn28-24 tipa oklepna oprema, ki je obložena s kovinsko zaprto stikalno opremo (v nadaljevanju opreme za stikalo), je primerna za notranji trifazni napajalni sistem 50/60Hz z nazivno napetostjo 24KV, v glavnem pa se uporablja v elektrarnah, industrijskih in rudarskih stavbah in porazdelitvi in ​​porazdelitvi električnih energije in porazdelitve in porazdelitve energije in porazdelitve električnih energije in porazdelitve in porazdelitve energije. Stikalna oprema KYN28-24 ima različne funkcije za preprečevanje napake, vključno s preprečevanjem premikanja ročnega vozička z obremenitvijo, prepreči, da bi stikalo za ozemljitev zaprlo odklopnik, preprečilo, da bi se ozemljitveno stikalo z električno energijo zaprlo, in prepreči, da bi napako vstopil v živo predal. Oprema za kovinsko zaprto stikalo KYN28-24 Tipa, oblečena v kovinsko zaprto stikalo, je opremljena z VS1-24 Series visokonapetostnim vakuumskim vakuumskim vakuumskim vakuumskim vakuumskim vakuumskim vozičkom in serijo YD4G-24 Series Series Series Vacuum Circuit Handcart z odlično zmogljivostjo. Sekundarni vezje stikalne opreme je opremljen z naprednimi in zanesljivimi kontrolnimi in zaščitnimi komponentami; Vodilo sprejme toplotno znižujoče izolacijsko material ali izolacijsko sredstva, prevlečeno z epoksi, optimizira obliko elektrode in telo omare je v strukturi kompaktno. Gre za opremo za distribucijo električne energije z napredno tehnologijo, stabilno zmogljivostjo, razumno strukturo, priročno uporabo, varnost in zanesljivost.

● Standard izdelave izdelkov

Pod standardi se izpolnjuje kovinska zaprta stikalna oprema KYN28-24.

Koordinacija izolacije GB 311,1 visokonapetostna oprema in transformacijska oprema

◆ GB1984 visokonapetostni odklopnik izmeničnega tokokroga

◆ GB39063.6KV ~ 40,5kV AC kovina Kovinska zaprta stikalna naprava in krmilna oprema

◆ GB/T11022 Skupne tehnične zahteve standardov za visokonapetostno stikalo in nadzor. ◆ Skupne tehnične zahteve standarda IEC 60694 za visokonapetostne stikalne naprave in nadzor. ◆ IEC 62271-200: 2003 Visokonapetostna stikalna naprava in krmilni del del 200: Nazivna napetost 1kV nad 52kV in pod AC kovinsko zaprto stikalo in krmilno opremo.

● Tehnični parameter

● Načelo strukture in delovanja

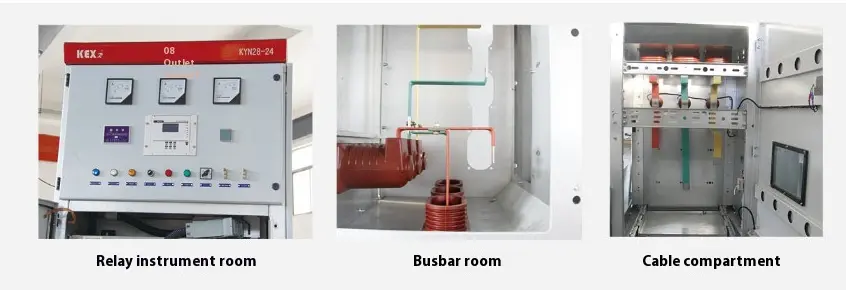

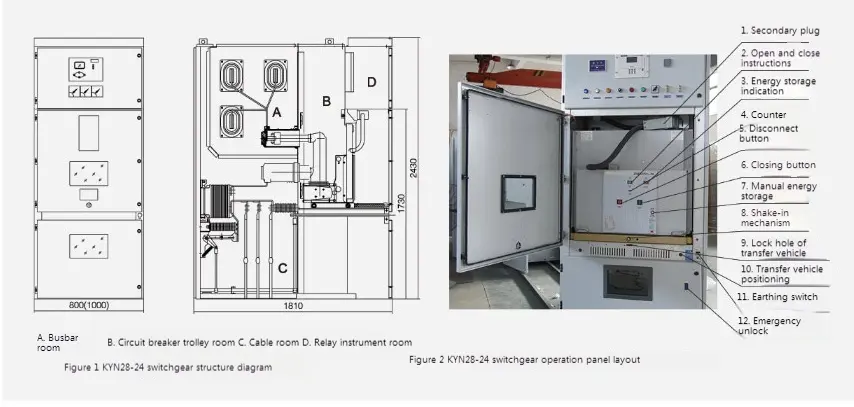

Kyn28-24 tipa oklepna oprema, ki je obložena s kovinsko zaprto stikalo, je sestavljena iz omare in odstranljivih delov (splošno znanih kot pecič). Omara je razdeljena na več funkcionalnih predelkov s kovinskimi pregradi, kot so avtobusna soba, prostor za odklopnike, kabelska soba in relejna soba. Odstranljivi deli stikalne nagere so lahko opremljeni z vakuumskim krožnikom, ročno kazensko pecivo, ročni kakat napetostni transformator, pecivo strele, izolacija ročne pecive in varovalke.

● Glavne strukturne značilnosti

SwitchEar lahko razporedite nazaj ali namestite ob steno, kar ne samo izboljša varnost in prilagodljivost stikalnih naprav, ampak tudi zmanjša talno prostor.

◆ lupina

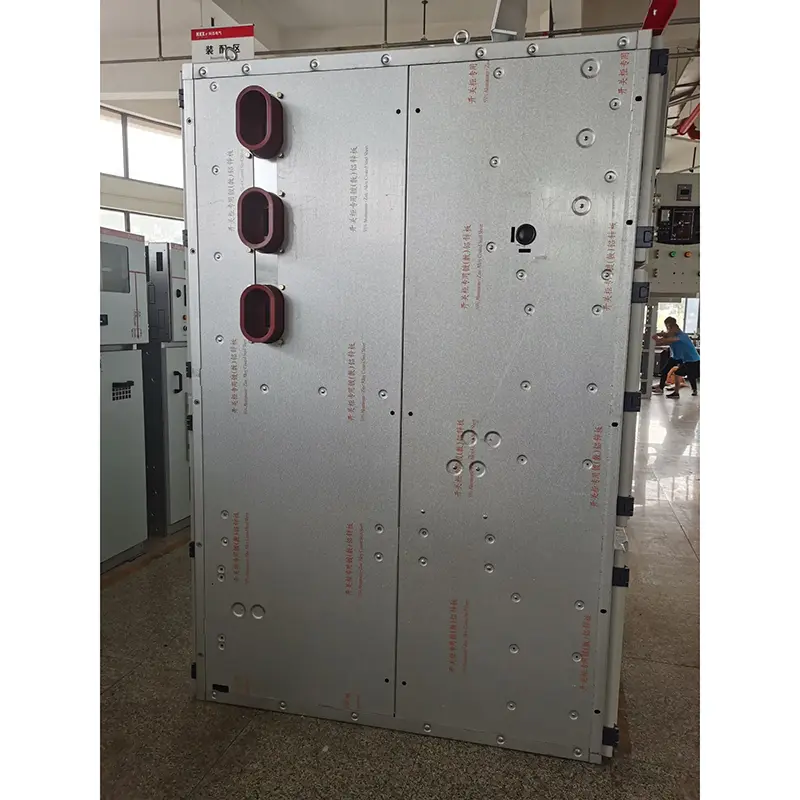

Shell of Kyn28-24 tipa oklepna oprema, ki je obložena s kovinsko zaprto stikalo, je izdelana iz uvožene jeklene plošče, prevlečene z aluminijasto-cinko, ki jo obdeluje CNC strojni stroj in izdela z večkratnim postopkom zlaganja. Celotna omara ima visoko natančnost in močno korozijsko odpornost in oksidacijsko odpornost, zato je zaradi sprejemanja večkratne zlaganje tehnologije omara lažja v celotni teži, višja v mehanski trdnosti in lep videz kot druge podobne omare za opremo. Kabinet sprejme sestavljeno strukturo, ki jo povezuje z vrbo in vijakom z visoko trdnostjo, tako da se obdelava in proizvodni cikel skrajša, deli so univerzalni, talni prostor je majhen, organizacija proizvodnje pa je priročna.

◆ Pokah za roko

Okostje za pecial je izdelan iz tanke jeklene plošče in sestavljen s CNC strojnim orodjem. Poseg in omara imata visoko natančnost, mehanska zaklep pa je varna, zanesljiva in prilagodljiva. Ročno kanato lahko razdelimo na krog vezja, napetostni transformator, ročni karater, merjenje ročnega peciva, izolacija ročnega vozička itd. Ročnice z enakimi specifikacijami je mogoče prosto izmenjati. Poseg za roke ima v kabinetu prekinitev povezave/preskusnega položaja in delovni položaj, vsak položaj pa ima napravo za pozicioniranje. Za zagotovitev zanesljivega zaklepanja. Vse vrste ročnih vozičkov se poganjajo in umaknejo z vijačnimi palicami, ki so lahke in prilagodljive za delovanje in primerne za dežurne osebje. Ko je treba ročni karart odstraniti iz omare, ga je mogoče priročno odnesti s posebnim prenosnim tovornjakom za različne inšpekcijske preglede in vzdrževanje. Ko se voziček z ročnim vozičkom prevaža v prostor za odklopnike omare, ga je mogoče zanesljivo zakleniti v položaj izklopa/preskusa, luč indikatorja položaja omare pa kaže njegov položaj. Šele po tem, ko je pecič za roko popolnoma zaklenjen, se lahko mehanizem pogonskega pogona svinčevega vijaka strese, da potisnete ročico na delovni položaj. Ko pecič doseže delovni položaj, se obratovalna sila pogonskega ročaja nenadoma poveča in ga ni mogoče zasukati, njegova ustrezna indikatorska luč položaja pa kaže njegov položaj. Mehanski zaklep ročnega vozička lahko zanesljivo zagotovi, da je odklopnik zaprti le, če je voziček v delovnem položaju ali preskusnem položaju; Poleg tega se lahko voziček premika le, ko je odklopnik v stanju odpiranja.

◆ Naprava za razbremenitev tlaka

Naprave za razbremenitev tlaka so nameščene nad sobo za vozičke, avtobusno sobo in kabelsko sobo. Ko se v predelu pojavijo napake in se pojavijo loki, se zračni tlak znotraj stikalne naprave dvigne, vrata omare pa so zaprta s posebnim tesnilnim obročem, nameščenim na vhodnih vratih, in kovinska plošča tlačne reliefne plošče zgornje naprave se samodejno odpre, da sprosti tlak in visoko temperaturni plin, s čimer zagotovi varnost operaterjev in stikala.

◆ Sekundarni čep se je zaklenil s pečatom.

Sekundarna povezava med stikalom in ročno kačko se realizira s stikom sekundarnega vtiča, ki je povezan z ročno kabino skozi najlonsko valovito teleskopsko cev, sekundarna vtičnica pa je nameščena na zgornjem desnem kotu ročnega vozička opreme za stikalo. Šele ko je karat v položaju za preskus/izklop, se lahko sekundarni čep priključi ali odklopi. Sekundarni čep je zaklenjen, ko pecič za roko vstopi v delovni položaj. Krhni ročni pecič, opremljen z zapiranjem in zaklepanjem elektromagneta, preden se sekundarni vtič priključi, je zapiralni mehanizem za zaklep za zaklepanje elektromagneta in ga je mogoče odpreti le, tako da ga ni mogoče zapreti.

◆ napolnjena zaslonska naprava

SwitchEar je lahko opremljen z napravo v živo za zaznavanje delovanja primarnega vezja, ki je sestavljen iz visokonapetostnega senzorja in zaslona. Naprava lahko spodbudi status polnjenja visokonapetostnega vezja in lahko tudi sodeluje z elektromagnetno ključavnico, da prisilno zaklene ročaj delovanja, vrata omare in sosednje omare, tako da doseže namene preprečevanja premikanja in izoliranja z obremenitvijo, ki preprečuje, da bi se pri ozemlju zaprlo in preprečilo, da bi se vgradnjo z napako.

◆ Preprečite kondenzacijo

Da bi preprečili kondenzacijo v okolju z visoko vlažnostjo ali velikimi spremembami temperature, se električni grelniki namestijo v prostoru za odklopnike in kabelsko sobo, da se prepreči izolacijske nesreče v zgornjih delovnih pogojih.

◆ Ozemljitvena naprava

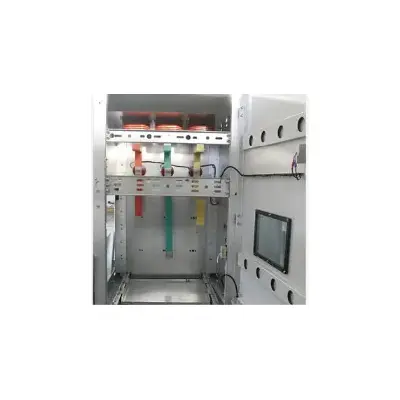

V kabelski sobi je 5 × 40mm2 ozemljitvena bakrena palica, ki teče skozi sosednje omare in je dobro povezana z omarami za uporabo neposredno ozemljenih komponent. Ker je celotna omara zarezana z aluminijastimi cinkovimi ploščami, je celotna omara v dobrem ozemljitvi in ​​zagotavlja varnost operaterjev, ko se dotaknete omare.
