Oprema za zaprto stikalo za zaprto stikalo
Glavne primarne komponente XGN2-12 BOX tipa fiksne kovinske zaprte stikalne opreme, ki jo posebej proizvede Kexun v China Factory, so preoblikovane. V primerjavi z opremo za ročno pecič in opremo GG-1 (A) F, ki se trenutno uporablja v glavnem, ima XGN2-12 škatla s fiksnim kovinskim zaprtim stikalom višje ravni izolacije in zaščite, v sekundarnem krogu pa se ne uporablja nobena faza do faznega in faznega do zemlje in izolacijskega plina.
Model: xgn2-12
Blagovna znamka: Kexr
Model: xgn2-12
Blagovna znamka: Kexr

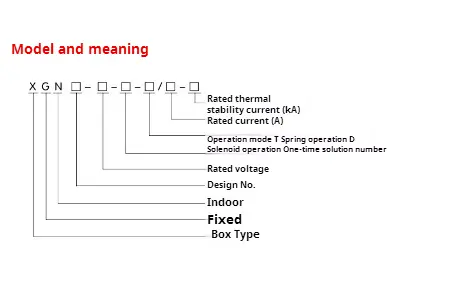

● Pomen modela
● V glavnem tehnični parametri opreme za zaprto stikalo za zaprto stikalo XGN2-12
|
Številka |
Predmet |
Enota |
Podatki |
|
1 |
Nazivna napetost |
KV |
3,6,10 |
|
2 |
Največja delovna napetost |
KV |
3,5,8,9,11,5 |
|
3 |
Nazivni tok |
A |
5 ~ 3000 |
|
4 |
Nazivni prelomni tok |
The |
16,20,31,5,40 |
|
5 |
Nazivni zaključni tok kratkega stika |
The |
40,50,80,100 |
|
6 |
Nazivni dinamični stabilni tok s kratkim stikom |
The |
40,50,80,100 |
|
7 |
Nazivni toplotni stabilen tok |
The |
16,20,31,5,40 |
|
8 |
Nazivni toplotni stabilen čas |
S |
4 |
|
9 |
Stopnja IP |
|
Ip2x |
|
10 |
Avtobusni sistem |
|
En avtobus ali z obvozom |
|
11 |
Delovna metoda |
|
Elektromagnetna ali vzmetna vrsta shranjevanja energije |
|
12 |
Dimenzije （širina*globina*višina） |
mm |
1100*1200*2650 (pod 1000A) |
|
13 |
Teža |
Kg |
1000 |
◆ Struktura
Ta oprema za zaprto stikalo za zaprto stikalo XGN2-12 je kovinska konstrukcija zaprte škatle, okvir opreme pa je varjen s kotnim jeklom. Oprema je razdeljena na prostor za odklopnike, avtobusno sobo, kabelsko sobo in relejsko sobo z jeklenimi ploščami, delovanje glavnih komponent v opremi pa lahko opazimo skozi opazovalno okno in svetilko za razsvetljavo na fasadi. Za izboljšanje tehnične zmogljivosti opreme so bile preoblikovane glavne komponente (kot so odklopniki in rotacijski odklop). Glede na postavitev fiksne opreme za zaprto stikalo XGN2-12 je mogoče namestiti v relejne prostore, signalne releje, ki označujejo instrumente, signalne luči je mogoče namestiti na vrata, namestitveno in operacijsko sobo stikala za prenos pa z avtobusnim prostorom na zadnji strani in kabelskim prostorom na spodnjem delu, tako da lahko uporabniki priročno povežejo žice. Spredaj je soba za odklopnike, ki je primerna za vzdrževanje opreme. Glejte sliko 1 in sliko 2 ter priročnik za notranji mehanizem opreme.

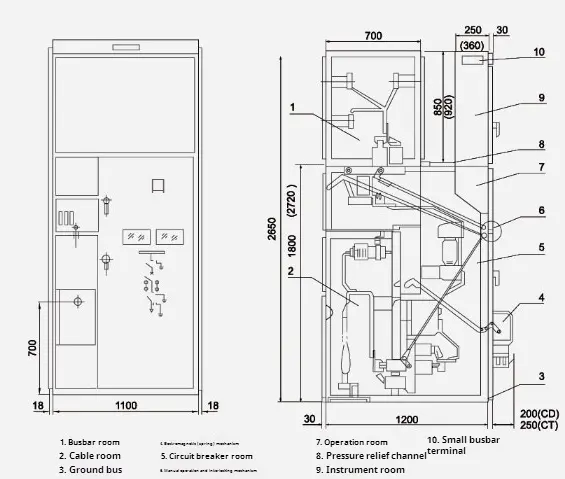

● xgn □ -12/07D oris risba

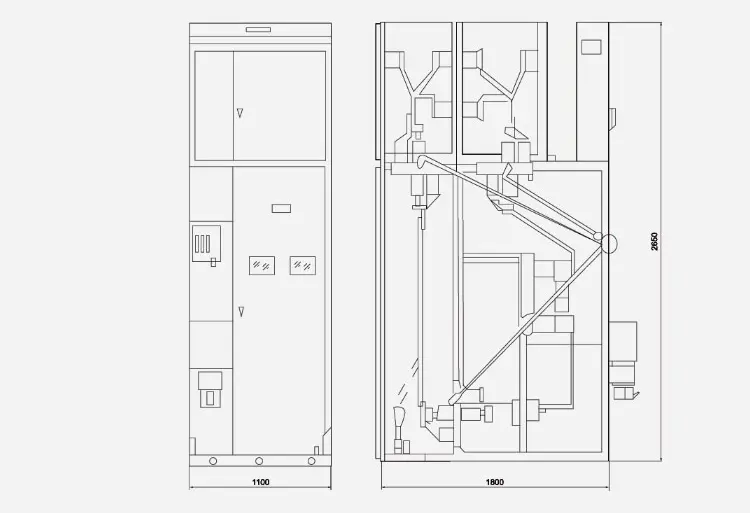

● xgn □ -12 (izhod obvodne kabla) Orisena risba

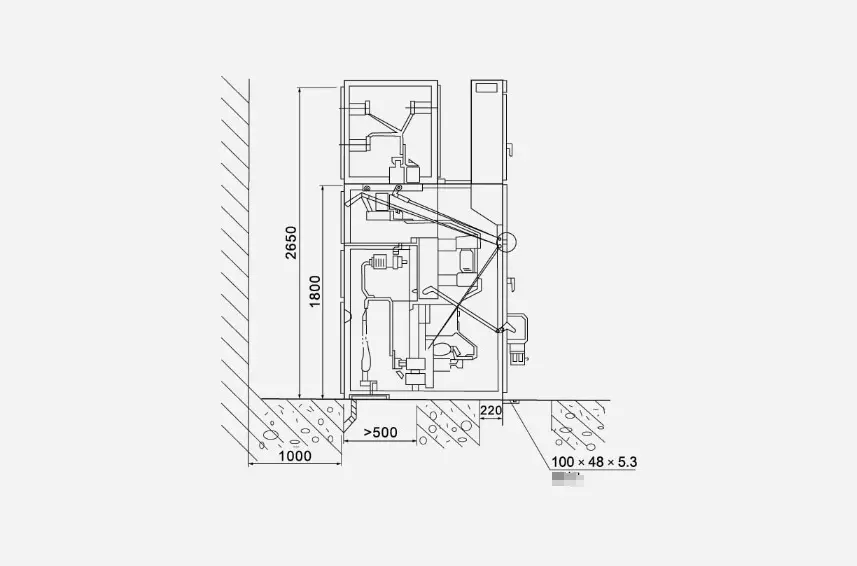

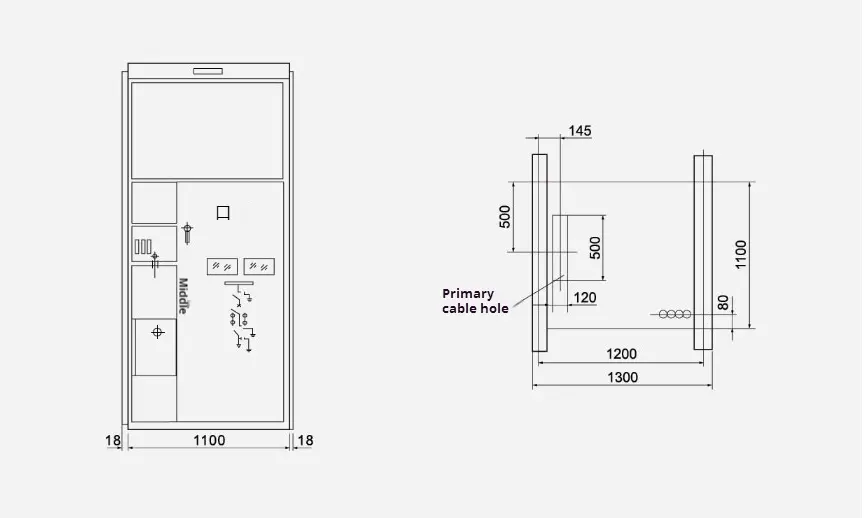

● Skupna risba namestitve dimenzij
