Oprema stikala, oblečena v oklep

● Povzetek

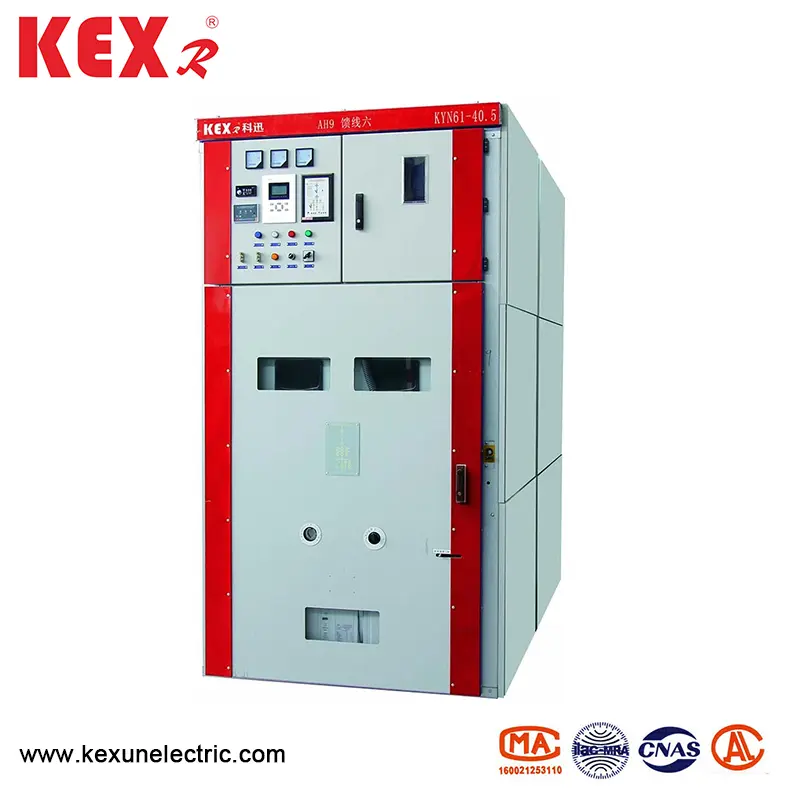

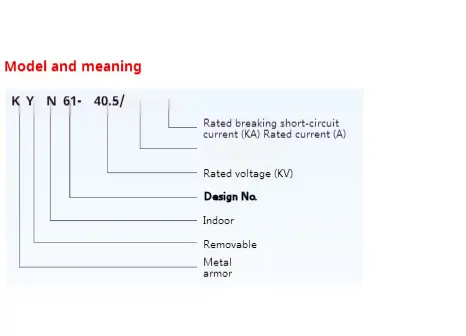

KYN61-40.5 Oprema za prestavno stikalo, oblečeno v oklep (v nadaljevanju opreme), je popolna zaprta distribucijska naprava s trifaznim AC 50Hz in nazivno napetostjo 40,5kV. Kot elektrarna, podstanice ter industrijska in rudarska podjetja za sprejemanje in distribucijo električne energije lahko nadzoruje, zaščiti in zaznava vezja, poleg tega pa se lahko uporablja tudi na mestih s pogostimi operacijami. Ta stikalna oprema je v skladu z GB/T11022-1999, GB3906-2006 in DL404-1997.

● Tehnični parametri za vsako komponento KYN61-40.5 Oprema za prestavno stikalo, obloženo z oklepom.

◆ Vakuumsko stikalo

◆ odklopnik vakuumskega vezja

◆ Stroji, ki jih operira vzmet

● Strukturne značilnosti opreme KYN61-40,5 Tipa oklepna stikala.

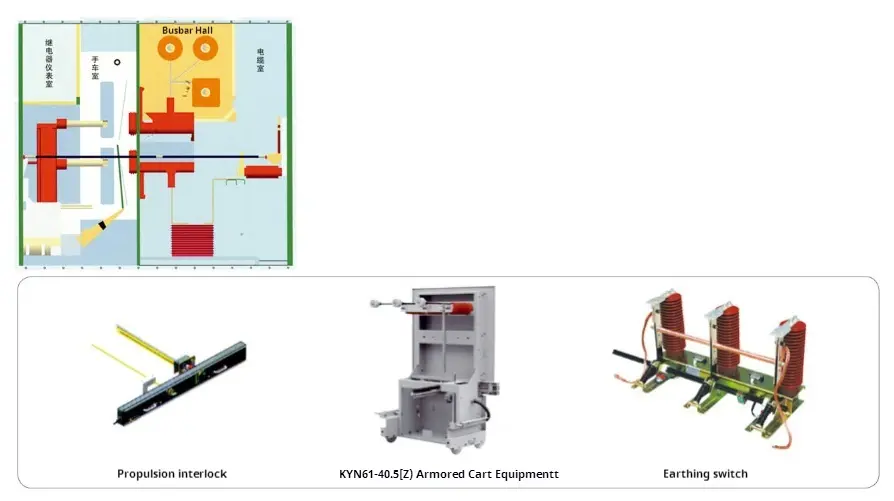

Oprema za stikalo je zasnovana v skladu s standardom oklepne kovinske zaprte opreme v GB3906-1991 in IEC298. Celotna oprema je sestavljena iz dveh delov: opreme in risalnega dela (peciva). Struktura opreme je sestavljena in v kombinaciji z vijaki. Notranjost stikalne opreme je razdeljena na prostora za odklopnike, glavno avtobusno sobo, kabelsko sobo in relejsko sobo s kovinsko pregrado. Stopnja zaščite lupine doseže IP3X, stopnja zaščite med predelki pa je IP2X, vsi kovinski strukturni člani pa so zanesljivo ozemljeni. Vsak predel glavnega sistema zanke ima kanal za sproščanje tlaka za neodvisne izpušne izpušne pline.

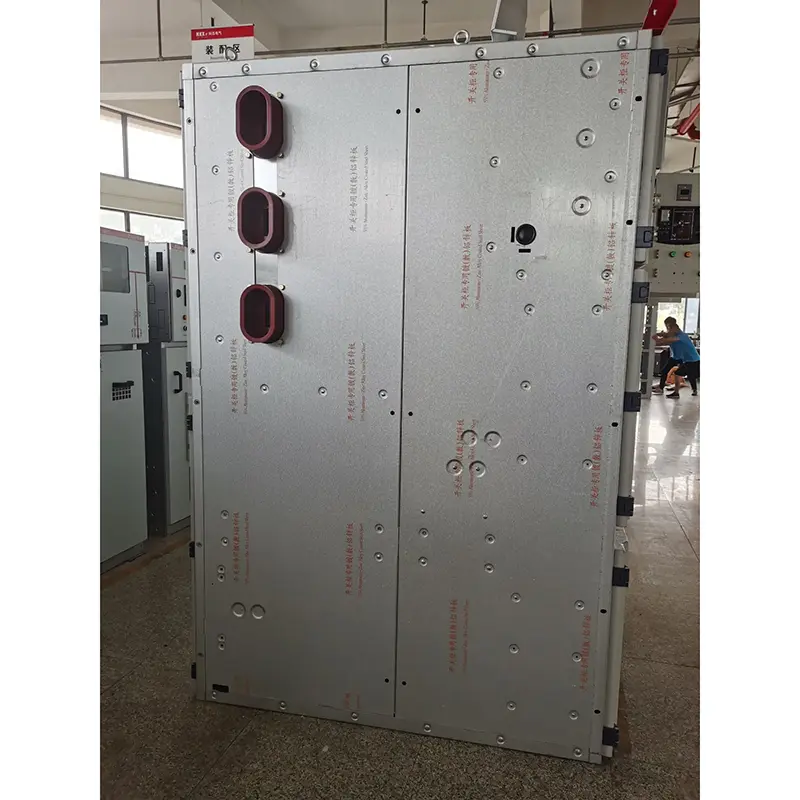

◆ lupina in particija

Lupino in predelna oprema opreme za stikalo za prestavno stikalo oklepa se po obdelavi in ​​upogibanju s CNC obdelanimi stroji pritrdijo s hladno valjanimi jeklenimi ploščami. Zato lahko sestavljena oprema zagotovi enakomernost strukturnih dimenzij. Oprema stikala, oblečene v oklep, je razdeljena na prostora za odklopnike, glavno avtobusno sobo, kabelsko sobo in relejsko sobo, vsak del pa je ločen z ozemljeno kovinsko predelno pregrado.

◆ Handcart

Ročno kanato lahko razdelimo na krog vezja, napetostni transformator, voziček za ročno kanacijo, pecič za izolacijo itd. Vse vrste ročnega vozička imajo enake oblike in velikost, vozila z enakim namenom pa so zamenljiva. Poseg za roke ima testni/izolacijski položaj in delovni položaj v opremi, vsak položaj pa je opremljen z napravo za zaklepanje, da se zagotovi, da se voziček ne more ležerno premikati, ko je v zgornjih dveh položajih.

◆ Predelki odklopnikov

V predelu za odboj za vožnjo je nameščena določena skladba, da se premika. Ko se odklopnik premakne med preskusnim položajem in delovnim položajem, se izolacijski ventil samodejno odpre ali zapre, kar zagotavlja, da se osebje ne dotakne nabitih telesa. Ročni karat lahko upravljate z zaprtimi vrati opreme, položaj ročnega vozička v opremi pa je mogoče videti skozi opazovalno okno, hkrati pa lahko vidimo vse funkcionalne znake na ročici.

◆ Avtobusni prostor

Glavni avtobus vodi od ene opreme za prestavno stikalo, oblečeno v oklep, na drugo in ga pritrdijo majhni avtobusi in statične kontaktne škatle, pritrjeni pa je z avtobusnimi rokavi pri prečkanju stranskih plošč sosednje opreme. Vsi avtobusi sprejemajo sestavljeno izolacijo.

◆ Kabelski predal

PT, ozemljitveno stikalo, strelo in več kablov je mogoče namestiti v kabelsko sobo.

◆ Rele je soba

Notranja plošča in plošča releja sta lahko opremljena s sekundarnimi komponentami, kot so kontrolne in zaščitne komponente, instrumenti za merjenje in prikaz ter kazalniki spremljanja v živo.

◆ Naprava za zaklepanje

Oprema za premikanje stikala, oblečene v oklep, ima zanesljivo napravo za zaklepanje, ki učinkovito zagotavlja varnost operaterjev in opreme;

Kadar je ozemljitveno stikalo v izklopljenem položaju, se lahko ročni kazenski karing premakne le iz položaja testa/izolacije v delovni položaj; In zadnjih vrat ni mogoče odpreti, s čimer preprečimo napačen vstop v elektrificirani interval. Ko je pecič iz opreme popolnoma izvlečen ali ko je pecič v položaju preskusa/izolacije v opremi in je stikalo za ozemljitev zaklenjeno in odklenjeno, se lahko stikalo za ozemljitev zapre. Ko je karart v delovnem položaju, stikala za ozemljitev ni mogoče zapreti. Preprečuje, da bi se ozemljitveno stikalo pomotoma vklopilo, in preprečuje, da bi se ročni kabel premikal v delovni položaj, ko je ozemljitveno stikalo v zaprtem položaju. Šele, ko je ročni kazenski krog v preskusnem/izolacijskem položaju ali delovnega položaja, se lahko uporabi odklopnik vezja; Poleg tega, ko je odklopnik zaprt, se ročna kačka ne more premakniti, kar preprečuje, da bi se živa obremenitev po pomoti potiskala in potegnila odklopnik. Električno zaklepanje je mogoče namestiti med opremo.

◆ Naprava za ozemljitev

V kabelski sobi je ozemljitvena palica 6 × 50mm2, ki lahko preide skozi sosednjo opremo in vzpostavi dober stik z opremo.

● Glavna shema ožičenja

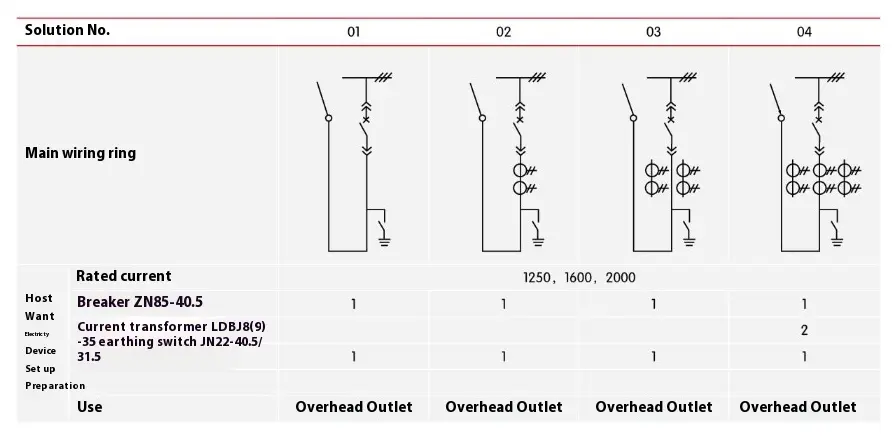

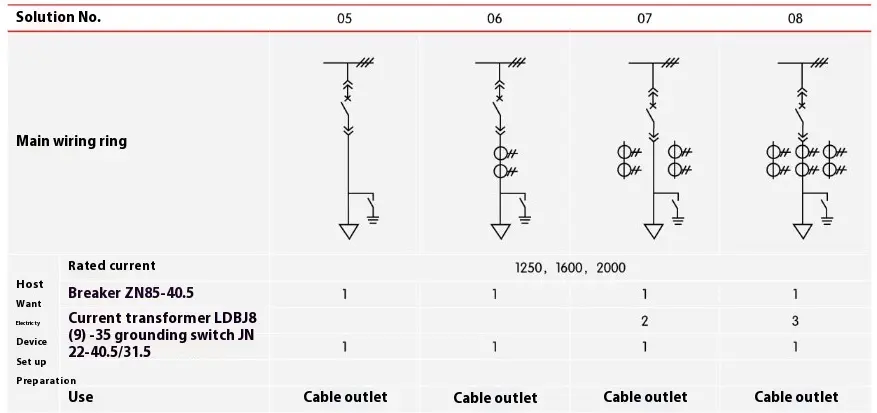

Za opremo za prestavno stikalo, oblečeno v oklep, ki lahko ustreza potrebam dohodnih in odhodnih linij uporabnikov, vhodnih in odhodnih linij, komunikacije in merjenja, zaščite itd., Obstaja 27 značilnih primarnih shem ožičenja. Če obstajajo druge sheme, ki se razlikujejo od obstoječih shem, se posvetujte s proizvajalcem.

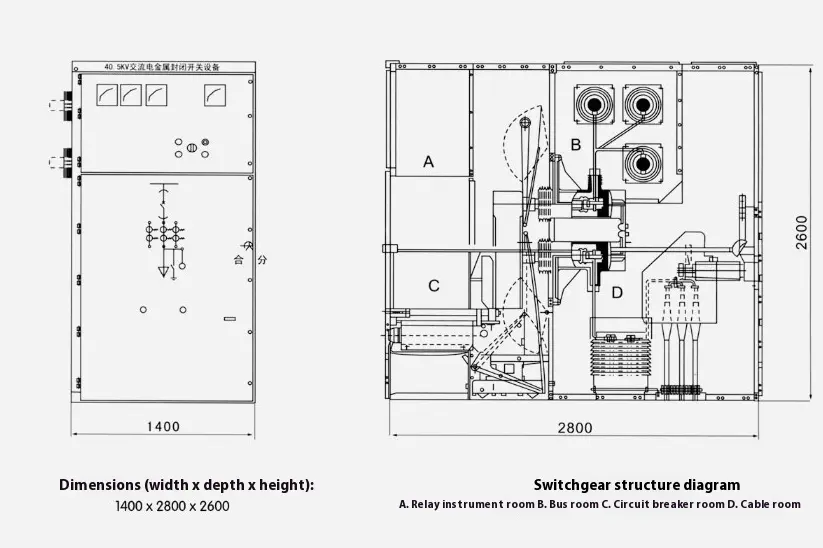

● Strukturne dimenzije in shematični diagram opreme za stikalo za premikanje oklepa
