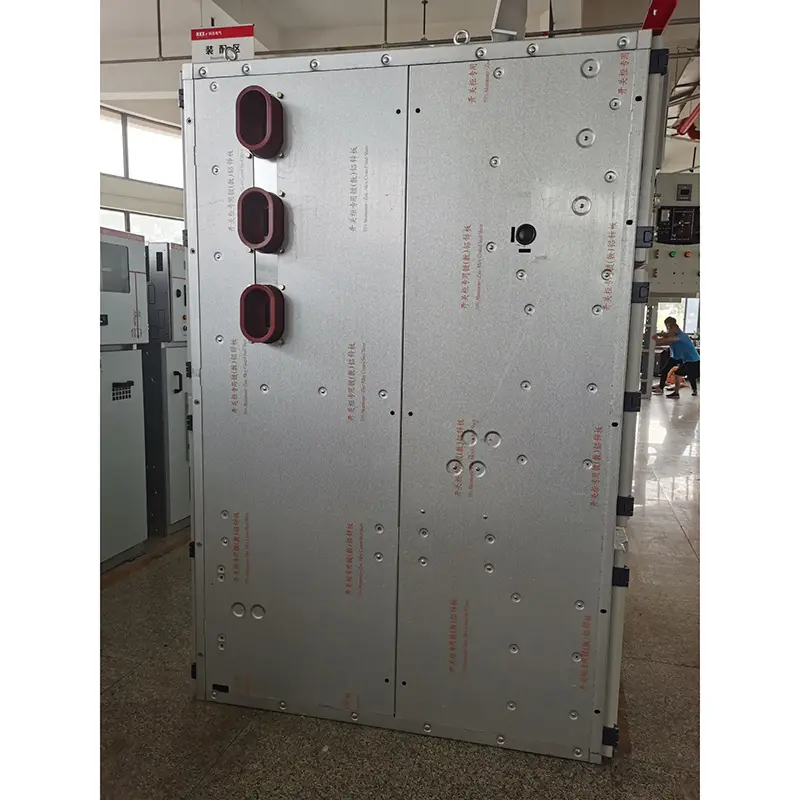

Oklepna stikalna naprava

● Tektonske značilnosti

▶ Struktura stikalnih naprav je sestavljena in odklopnik vezja je nameščena s taljo

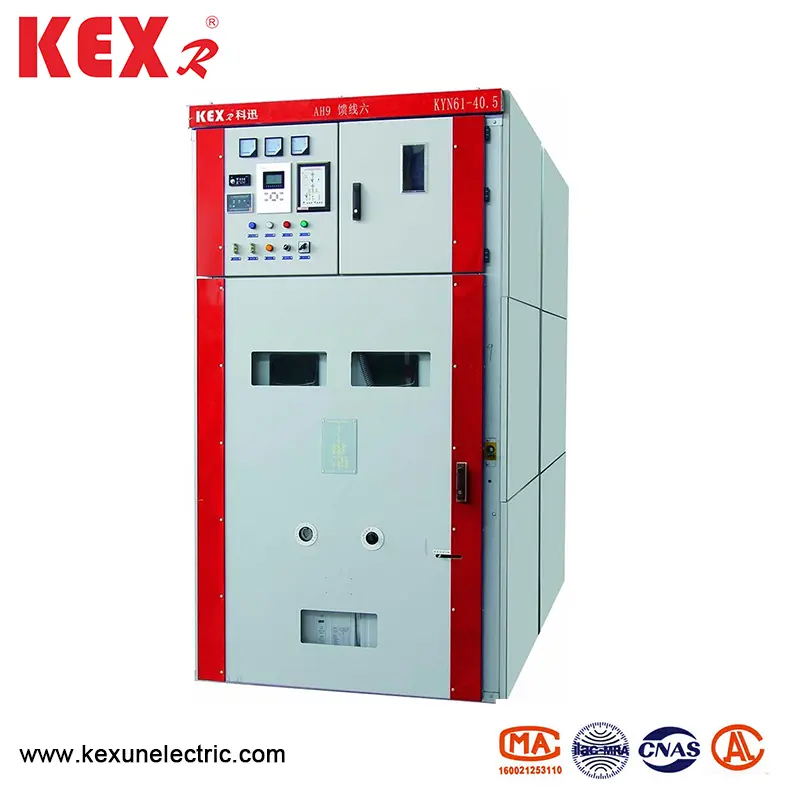

▶ KYN61-40.5 Stikalo za premikanje oklepa, oblečenih v oklep, je opremljeno s povsem novim kompozitnim izoliranim vakuumskim odklopnikom, ki ima značilnosti dobre zamenljivosti in preproste zamenjave

▶ Okvir za pecial je opremljen z mehanizmom svinca vijaka in pogonskega pogona, ki zlahka premakne ročico in prepreči, da bi napako poškodovali strukturo pogona

▶ Vse operacije je mogoče izvesti z zaprtimi vrati omare

▶ Vgradnja med glavnim stikalom, vozičkom in preklopnimi vrati sprejema obvezen mehanični način zaklepanja, da se izpolnjuje

▶ Kabelska soba ima dovolj prostora za povezovanje več kablov

▶ Stikalo za hitro ozemljitev se uporablja za ozemljitev in kratek stik

▶ Raven zaščite lupine je IP3X, stopnja zaščite pa IP2X ；, ko so odprta vrata

▶ Stikalo, oblečeno v oklep, je v skladu z GB3906-1991.DL404-1997 in sprejme mednarodni standard IEC-298 za referenco.

● Okoljski pogoji

▶ Zgornja meja temperature okolice je +40 ℃, povprečna vrednost, izmerjena v 24 urah

▶ Višina: največ 1000m nadmorske višine

▶ Relativna vlaga: dnevna povprečna vrednost ne sme presegati 95%, mesečna povprečna vrednost

▶ Intenzivnost potresa: največ 8 stopinj

▶ Tlak vodne pare: dnevna povprečna vrednost ne sme presegati 2,2kpa, mesečna povprečna vrednost pa ne presega 90%.

● Tabele tehničnih parametrov

◆ Vakuumsko stikalo

◆ odklopnik vakuumskega vezja

◆ Stroji, ki jih operira vzmet

● Sheme ožičenja

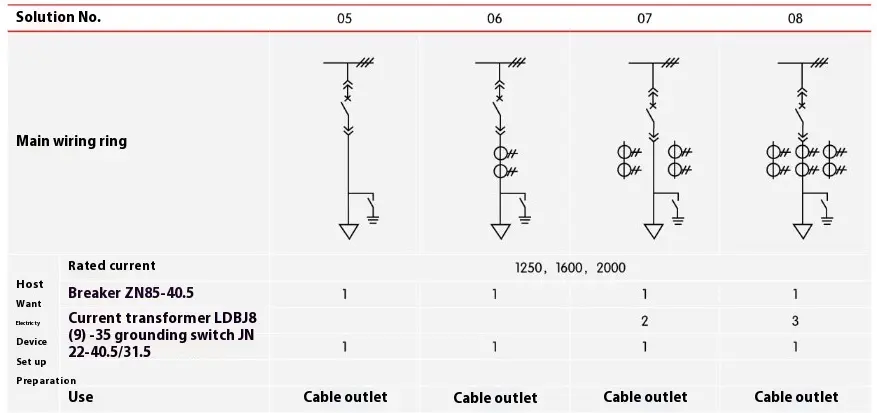

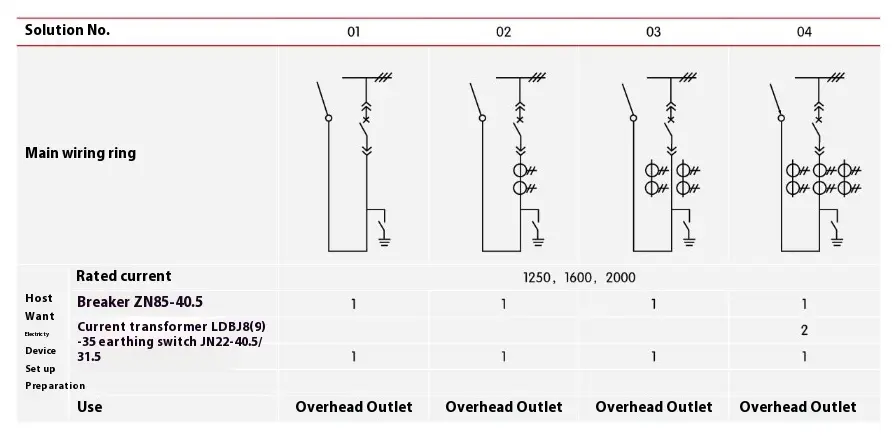

Obstaja 27 pogosto uporabljenih tipičnih primarnih shem ožičenja za stikalo, ki je oblečen v oklep, ki lahko ustrezajo potrebam dohodnih in odhodnih linij uporabnikov, zgornjih dohodnih in odhodnih linij, komunikacije in merjenja, zaščite itd. Če obstajajo druge sheme, ki se razlikujejo od obstoječih shem, se posvetujte s proizvajalcem.

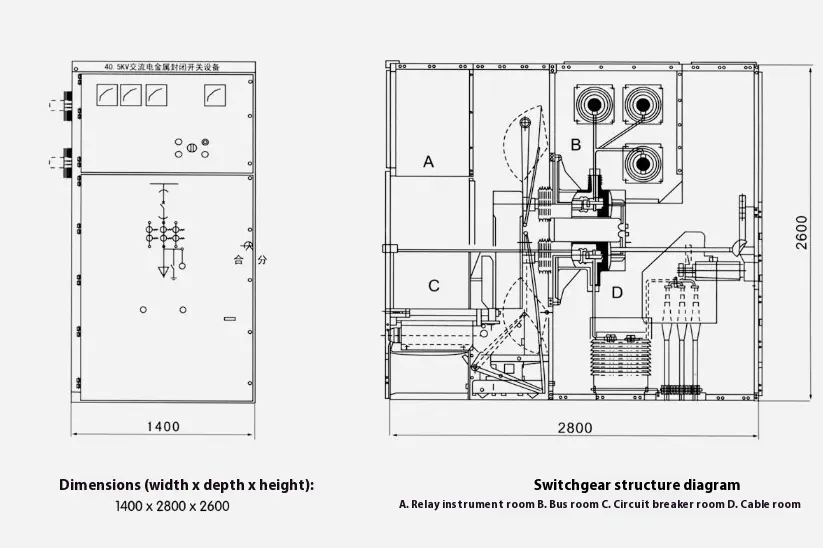

● Strukturne dimenzije stikala za premikanje oklepa

● Namestitev stikala

▶ Višina KYN61-40,5 Tipkovega električnega preklopa v stikalni prostor za premikanje oklepa: ≥ 4500 mm

▶ Oddaljenost od zadnjega dela omare do stene: ≥ 1500 mm

▶ Ravnanje okvira temelja: ≤ 1 mm/m

▶ Jeklo vgrajenega kanala ne sme presegati 3 mm nad tlemi

▶ Na temelje ga lahko popravite z vijaki ali varjenjem

▶ Teža stikalne naprave je približno 1800kg

▶ Stikalna širina obratovalnega koridorja (enojna vrstica): ≥3000 mm in dvojna vrstica (iz oči v oči) ≥4000 mm.

● Doslednost izdelka

Številka glavne sheme primarne linije, diagram enojnega vodila, diagram razporeditve in diagram postavitve

◆ Električna shematična diagram in končni diagram sekundarnega vezja

Specifikacija modela in količina električnih komponent stikala, oblečenih v oklep

◆ Specifikacije in materiali glavnega avtobusa in podružnice

Imena in količine rezervnih delov in rezervnih delov

◆ Posebne zahteve se dogovorijo s tovarno

◆ Zaradi nenehnega izboljševanja tehnologije izdelkov vse podatke velja za najnovejšo potrditev tehničnega ministrstva za našo tovarno. Če pride do kakršne koli spremembe, ne bo obvestila.

● Navodila za naročanje

Diagram sheme glavne ožičenja, namen in sistem za eno živo sistem; Nazivna napetost; Ocenjen tok; Nazivni prelomni tok kratkega stika; Načrt postavitve prostora za distribucijo električne energije ter razporeditve in konfiguracijskega načrta stikala itd.

Navedite specifikacije dohodnih in odhodnih kablov

◆ Zahteve za nadzor, merilne in zaščitne funkcije stikalnih naprav in drugih zaklepnih in samodejnih naprav.

◆ Model, specifikacija in količina glavnih električnih komponent v stikalnih naprav. Če je med stikalnimi napravami ali dohodnimi omarami potrebna povezava z avtobusnim mostom, se zagotovijo posebni podatki, kot so ocenjena nosilna zmogljivost avtobusnega mostu, razpon avtobusnega mostu in višina od tal

◆ Ko se v posebnem okolju uporablja stikalna naprava, obložena z oklepom, ga je treba podrobno določiti pri naročanju.

◆ druge posebne zahteve.

● Shematski diagram fundacije za namestitev stikala
