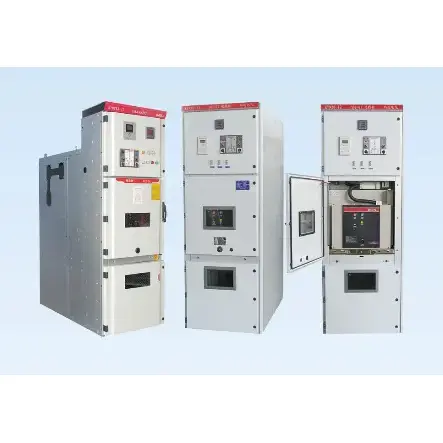

Odprta stikalna naprava, opremljena s kovinskim oklepom

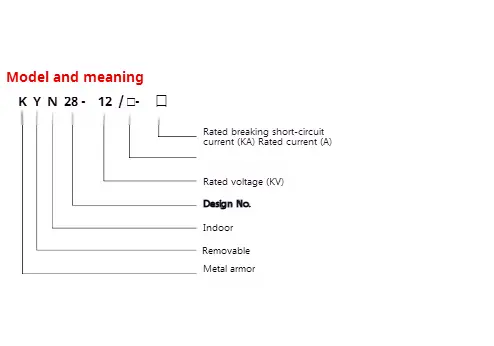

● Pomen modela

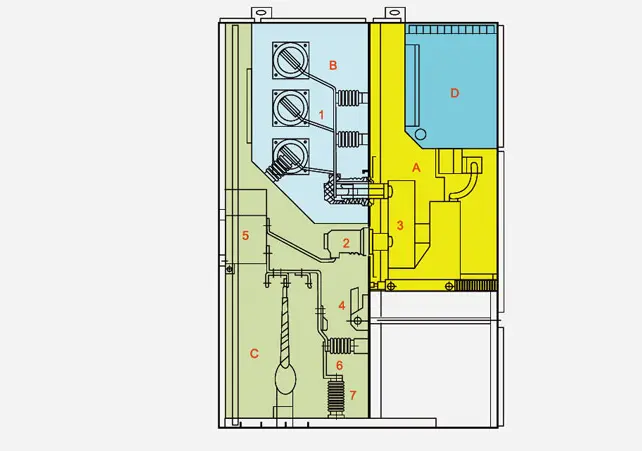

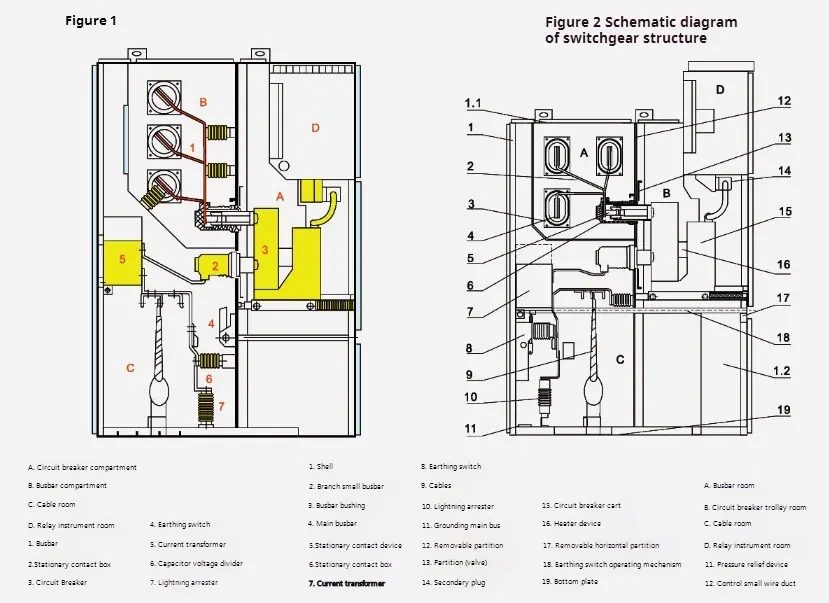

◆ Shematski diagram naprave z odprtim stikalom, opremljeno s kovinsko oklepno strukturo

◆ Standardi

Naprava odprtega stikala KYN28-12, opremljena s kovinskim oklepom, izpolnjujejo naslednje standarde:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Naprava odprtega stikala, opremljena s kovinskim oklepom, je sestavljena iz dveh delov: fiksne omarice in risalnega dela (na kratko pecič). Lupina naprave odprtega stikala, opremljena s kovinskim oklepom, in predelne stene vsake funkcionalne enote, ki so pritrjene z jeklenimi ploščami, prevlečenimi z aluminijastim cinkom. Stopnja zaščite njegove lupine doseže IP4X, stopnja zaščite vsake delitvene plošče predal in vrat odklopnikov pa je P2X, ko se odpre. Odprto stikalo KYN28-12, opremljeno s kovinskim oklepom, je lahko opremljeno z VS1, Zn 12V vakuumskim odklopnikom in vakuumskim vakuumskim vakuumskim vakuumskim vakuumskim vakuumskim vakuumskim vozičkom in vakuumskim kontaktorjem tipa VC, ki ga proizvede ABB Company, ki jih je mogoče namestiti kot dvojne omare vzporedno, ki je v zadnjem delu. Divece je mogoče namestiti in odpraviti na sprednji strani, tako da ga je mogoče namestiti na steno. Največja prednost namestitve ob steno je, da lahko prihrani talni prostor. Poleg tega ga je mogoče namestiti brez stene, to je dvostranska vzdrževalna vrsta. Postavitev notranje strukture obeh je neskladna, njegova prednost pa je priročno vzdrževanje.

◆ lupina in particija

Lupina in predelka naprave za odprto stikalo, opremljeno s kovinskim oklepom, sta izdelani iz kakovostnih uvoženih aluminijastih ploščic cinkovega jekla, ki so poševne po upogibanju CNC strojnih strojev, tako da lahko sestavljena omara za stikalo ohrani enakomernost. Ima močno korozijsko odpornost in oksidacijsko odpornost ter ima večjo mehansko trdnost kot ista jeklena plošča. Preklopna omarica je razdeljena na sobo za vozičke (predal za odklopnik), avtobusno sobo, kabelsko sobo in relejsko instrumentno sobo (nizkonapetostna soba) s predelitvijo. Lupina vsake enote je neodvisno ozemljena.

◆ Pregled izdelka

Lupina in predelka naprave za odprto stikalo, opremljeno s kovinskim oklepom, sta izdelani iz jeklenih plošč, prevlečenih z aluminijem-cinki ali jeklenih plošč, ki jih povišajo po predelavi in ​​upognjenih s CNC obdelovalnimi stroji, tako da lahko sestavljena omara za stikalo ohrani enakomernost. Jeklena plošča, prevlečena z aluminijem-cinkom, ima močne protikorozijske in antioksidacijske učinke in ima večjo mehansko trdnost kot ista jeklena plošča. Stikalna omarica je razdeljena na sobo za vozičke, avtobusno sobo, kabelsko sobo in relejsko instrumentno sobo s pregradi, lupina vsake enote pa ima neodvisno ozemljitev. Vrata omare za stikalo so razpršena z elektrostatično plastiko, da imajo njihove površine prednosti udarne odpornosti, korozijske odpornosti in lepega videza (barvo lahko prilagodijo uporabniki).

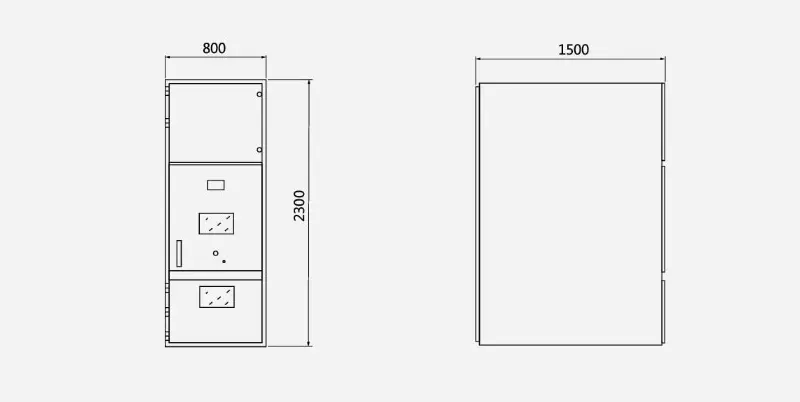

◆ Oris dimenzije

Orisene dimenzije naprave odprtega stikala, opremljene s kovinskim oklepom

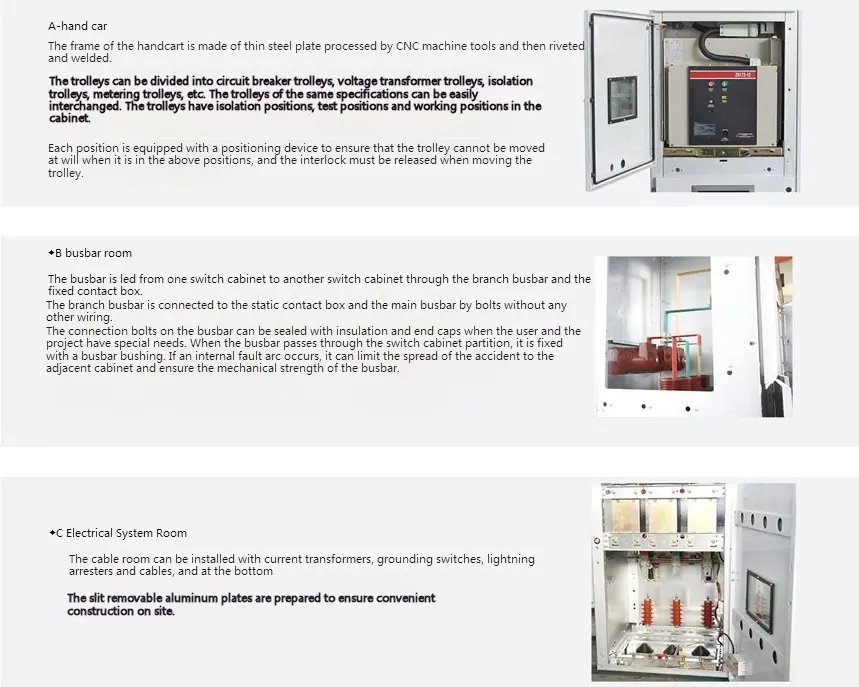

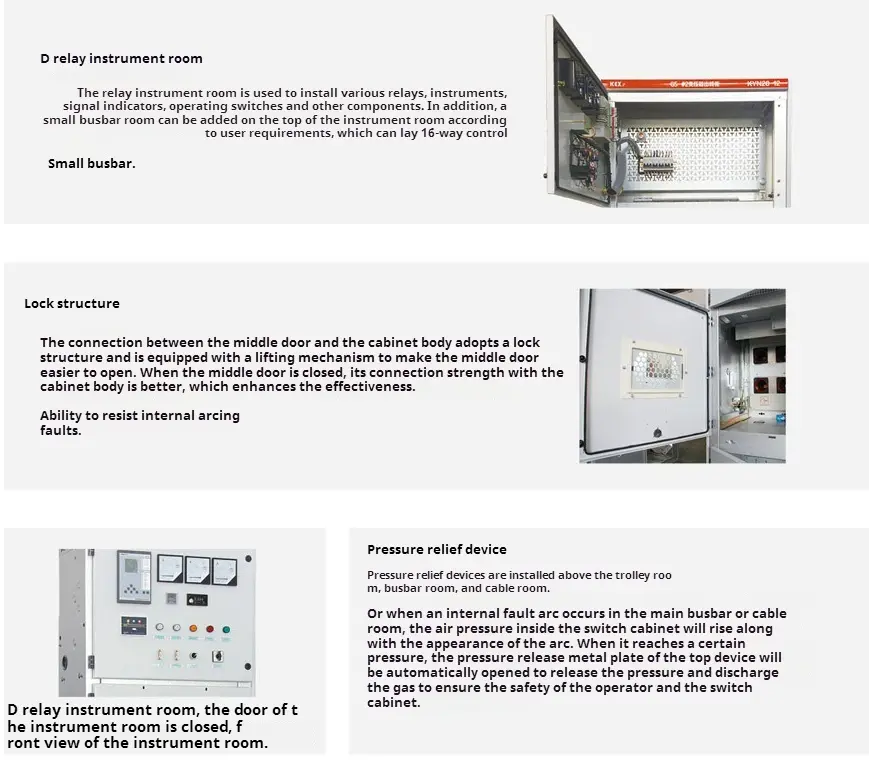

◆ Glavna komponenta
